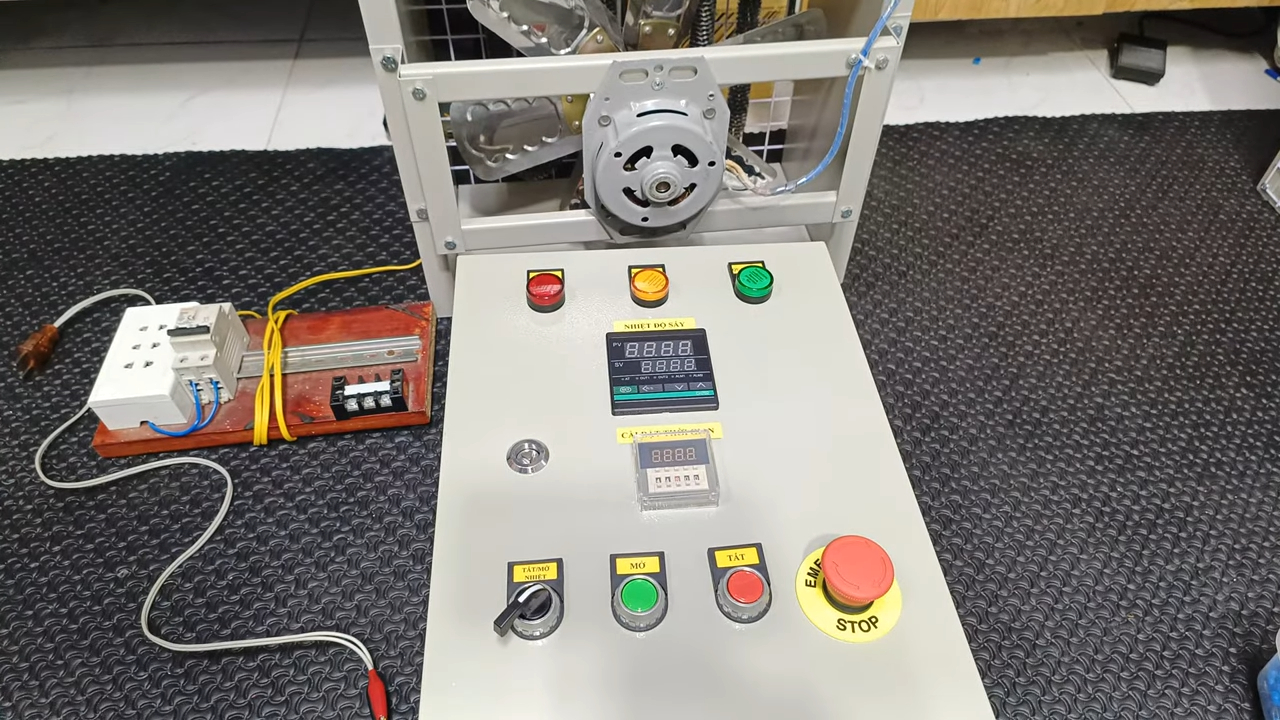

Hướng dẫn lắp đặt tủ điều khiển phòng sấy cá khô (1)

Hướng dẫn lắp đặt tủ điều khiển phòng sấy cá khô (2)

Hướng dẫn lắp đặt tủ điều khiển phòng sấy cá khô trong hệ thống sấy

1.500.000₫

Sản phẩm có sẵn tại kho Hà Nội

Thuộc tính	Thông tin
Thương hiệu	nhabephiendai.net
Tên giải pháp	Hệ thống lò sấy nông sản – thực phẩm điều khiển tự động
Lĩnh vực ứng dụng	Sấy nông sản, thực phẩm, chế biến bảo quản công nghiệp
Thành phần hệ thống	Bộ điều khiển nhiệt độ, contactor, MCB, relay bán dẫn, cảm biến nhiệt, đèn báo, công tắc, quạt làm mát
Bộ điều khiển trung tâm	Autonics TX4M-14R (PID ON/OFF, RTD/Thermocouple, LED hiển thị)
Thiết bị đóng cắt	Contactor Chint NXC-22 220V (3P, 22A, bảo vệ tải điện)
Thiết bị bảo vệ	MCB LS BKJ63N 2P 16A (chống quá tải, ngắn mạch 6kA)
Thiết bị điều khiển tải	Relay bán dẫn Hanyoung HSR-2D20LZN (20A, điều khiển chính xác, giảm trễ)
Cảm biến nhiệt độ	Đầu dò K-type TW-N-K-0.1-17M Samil (dây dài 17m, đo nhiệt chính xác)
Thiết bị hiển thị	Đèn báo LED đỏ (nguồn), xanh (trạng thái sấy), mặt tròn Φ25
Công tắc điều khiển	Công tắc xoay CHINT NP2-BE101 (2 vị trí chuyển chế độ)
Nguyên lý hoạt động	Cảm biến đo nhiệt → TX4M xử lý → SSR + relay kích contactor → cấp điện gia nhiệt; tự ngắt khi đạt nhiệt độ cài đặt
Sơ đồ đấu dây	Hệ thống đấu nối đa tầng: nguồn – bảo vệ – điều khiển – tải gia nhiệt – cảm biến phản hồi
Ưu điểm	Điều khiển chính xác, ổn định, hiển thị trực quan, vận hành tự động hóa cao
Nhược điểm	Hệ thống đấu nối phức tạp, yêu cầu kỹ thuật lắp đặt cao
Ứng dụng thực tế	Lò sấy nông sản, thực phẩm, chế biến quy mô hộ gia đình đến công nghiệp
Tình trạng hệ thống	Thiết kế theo module, dễ mở rộng và nâng cấp
Hotline	0966408078
Giá	Liên hệ

Cam kết: Máy thực phẩm được kiểm định kỹ thuật bởi đội ngũ Sơn Vũ. Bảo hành chính hãng, hỗ trợ lắp đặt tận nơi.

SKU: NBHD-61674 Danh mục: Máy sấy thực phẩm Thương hiệu: Nhà Bếp Hiện Đại

Mô tả

Hướng dẫn lắp đặt tủ điều khiển phòng sấy cá khô là nội dung quan trọng giúp các khu làm việc chuyên dụng thủy sản nắm được cách bố trí và kết nối phòng sấy cá khô đúng yêu cầu. Trong quy trình sấy, tủ điều khiển đóng vai trò quan trọng trong việc tự động theo dõi và thiết lập các thông số nhiệt độ cũng như kiểm soát chu kỳ sấy, giúp sản phẩm đạt chất lượng đầu ra theo đúng mong muốn. Nội dung hướng dẫn này dành cho các xưởng chế biến đang tìm hiểu cách lắp đặt và vận hành hệ thống sấy cá khô.

Tóm tắt

Vai trò tủ điều khiển phòng sấy cá khô trong công tác giám sát sấy

Tủ điều khiển phòng sấy cá khô là bộ phận trung tâm giúp theo dõi tổng thể hành trình thực thi dự án sấy. Hệ thống tủ điện thông minh giúp người dùng dễ dàng giám sát và cài đặt nhiệt độ, độ ẩm, bảo đảm mẻ cá khô đạt độ chín đều, lên màu đẹp và không bị mất chất dinh dưỡng.

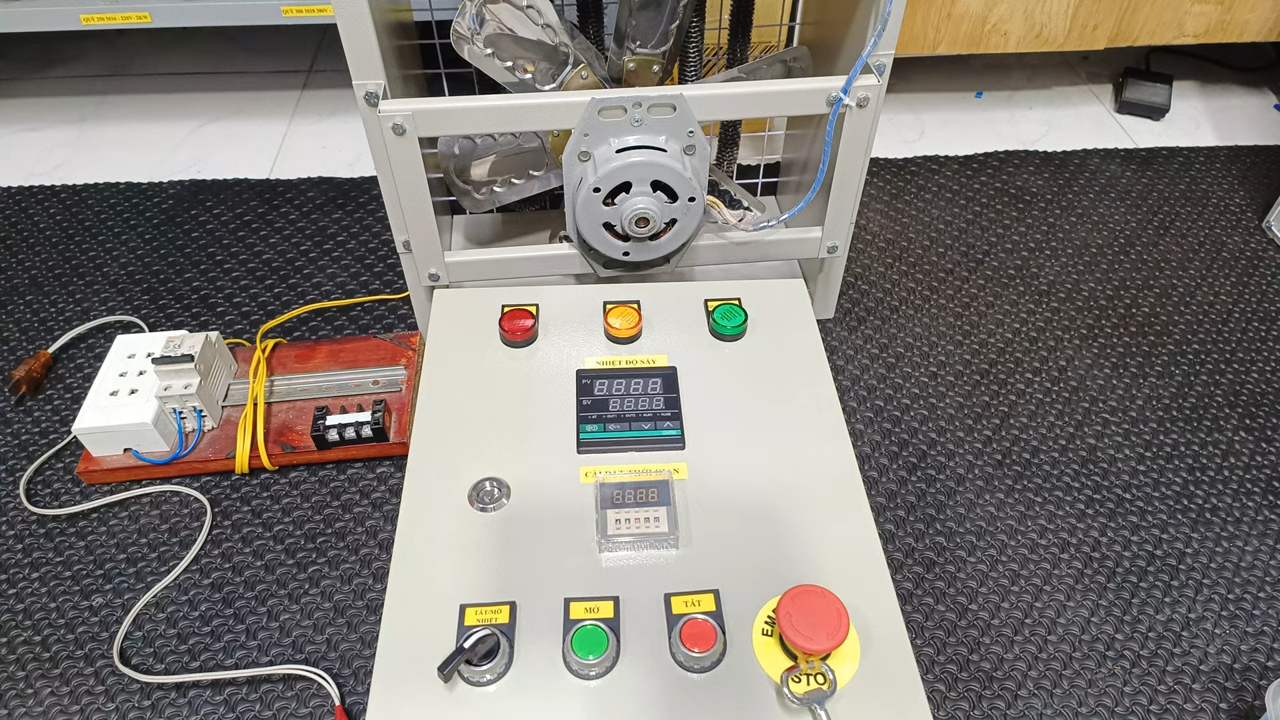

Hướng dẫn lắp đặt tủ điều khiển phòng sấy cá khô trong trung tâm điều phối sấy - Hình 1

Chuẩn bị và lắp đặt tủ điều khiển phòng sấy cá khô đúng yêu cầu

Trước khi tiến hành lắp đặt tủ điều khiển phòng sấy cá khô cần chuẩn bị đầy đủ các linh kiện phụ trợ và linh kiện cần thiết theo bản vẽ của khu vực sấy. Bên cạnh đó cần chọn nơi lắp đặt thuận tiện để thuận lợi cho công tác theo dõi và kiểm tra. Khi lắp đặt tủ điều khiển cần cố định tủ vào vị trí đã xác định, tủ nên đặt tại nơi khô ráo, tránh ẩm ướt và cách xa nguồn nhiệt hoặc khu vực chịu tác động từ môi trường bên ngoài.

Khi cố định tủ điều khiển xong, tiến hành kết nối dây dẫn điện từ tủ đến các linh kiện phụ trợ trong phòng sấy như quạt gió, bộ gia nhiệt và các cảm biến nhiệt độ theo đúng sơ đồ kết nối. Công tác đấu nối cần cẩn thận nhằm giữ độ chính xác của các linh kiện điện và tránh phát sinh sự cố khi linh kiện phụ trợ vận hành.

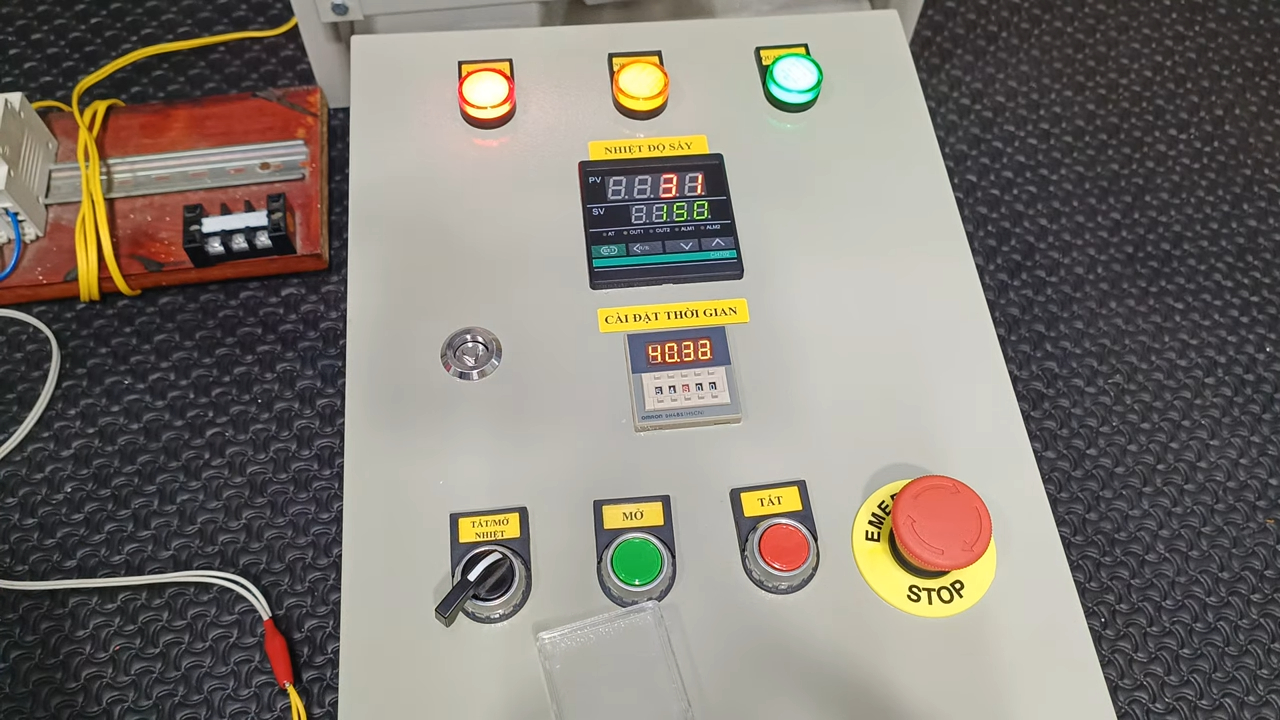

Hướng dẫn lắp đặt tủ điều khiển phòng sấy cá khô trong mạng lưới sấy - Hình 2

Kiểm tra và theo dõi tủ điều khiển phòng sấy cá khô

Tiếp theo cần kiểm tra lại toàn bộ các kết nối điện và các linh kiện phụ trợ trong tủ điều khiển nhằm xác nhận mọi bộ phận đã được lắp đặt đúng vị trí trước khi đưa vào sử dụng. Sau khi hoàn thành công tác lắp đặt tủ điều khiển phòng sấy cá khô, tiến hành chạy thử để kiểm tra sự phối hợp của các linh kiện phụ trợ như quạt gió, bộ gia nhiệt và các cảm biến nhiệt độ nhằm xác nhận các bộ phận làm đúng theo thiết kế.

trong thời gian theo dõi phòng sấy cá khô, người phụ trách cần thường xuyên quan sát các thông số trên tủ điều khiển để thay đổi nhiệt độ theo từng loại cá và từng công đoạn sấy, giúp thành phẩm đạt yêu cầu trước khi đưa ra thị trường.

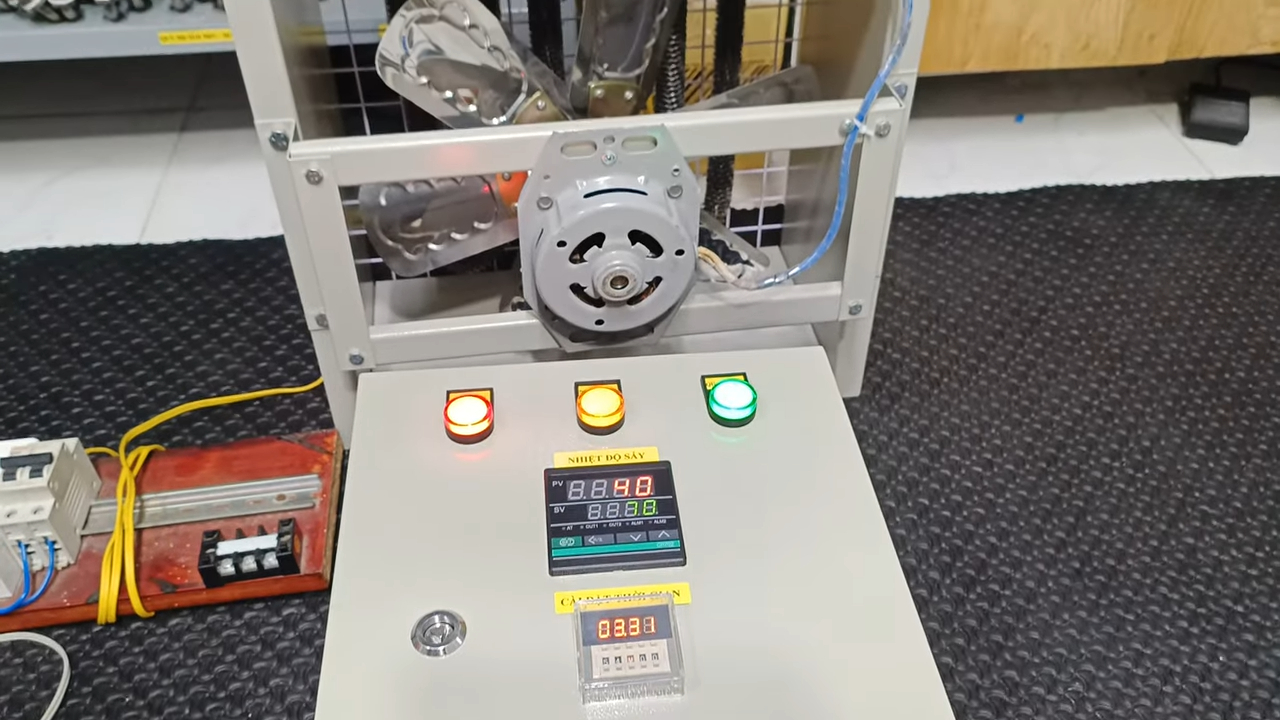

Hướng dẫn lắp đặt tủ điều khiển phòng sấy cá khô trong liên kết giám sát sấy - Hình 3

Hướng dẫn lắp đặt tủ điều khiển phòng sấy cá khô giúp những công ty thực phẩm thủy sản bố trí và kết nối khu vực sấy đúng yêu cầu. Nhờ đó cá khô được xử lý theo đúng từng giai đoạn và đạt yêu cầu trước khi đưa ra thị trường. Tại các dây chuyền có tích hợp cân định lượng, việc theo dõi và kiểm soát các thông số sấy còn góp phần duy trì độ đồng đều của thành phẩm trong từng mẻ chế biến.
