Thang máy gia đình 350kg đặt giếng trời 1,6m x 1,1m trong nhà phố 160m²

Cụm thang máy 350kg triển khai tại khu nhà phố diện tích 160m², tận dụng khoảng giếng trời sẵn có kích thước 1,6m x 1,1m. Không gian đứng cũ giữa lõi nhà được chuyển đổi thành trục di chuyển đứng giữa các tầng mà không can thiệp nhiều vào kết cấu tổng thể.

Kích thước cabin đạt 950mm x 750mm cho phép 3–4 vị trí đứng trong mỗi lượt. Cửa mở rộng 700mm, thuận lợi đưa các đồ nội thất cỡ lớn như máy giặt, tủ lạnh hoặc vật dụng cồng kềnh qua từng tầng. Khu sảnh cửa ốp đá cắt chéo vào trong tạo cảm giác mở rộng thị giác dù mặt bằng hẹp.

Cụm truyền động Fuji cho thang máy 350kg

Khối truyền động dùng động cơ Fuji 3.3kW dạng không hộp số, đặt phía trên giếng thang giảm rung khi cabin chuyển tầng và không cần phòng máy riêng, chỉ yêu cầu khoảng không phía trên khoảng 1m.

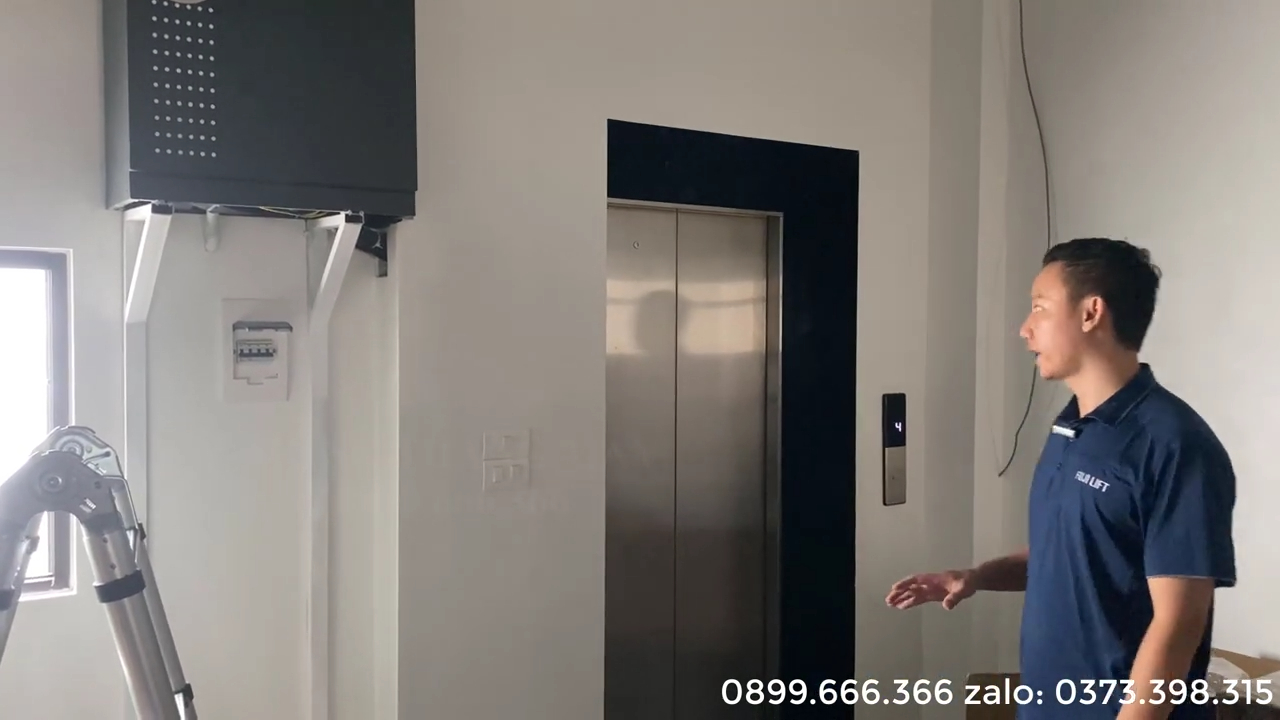

Tủ điện Fuji 5.5kW phối hợp biến tần điều khiển nhịp khởi động và điểm dừng tầng theo tín hiệu lập trình. Cabin tích hợp bảng hiển thị LCD và cụm nút gọi tầng ánh sáng LED trắng đặt theo trục đứng cạnh cửa.

Cụm an toàn đa lớp cho thang máy 350kg

Hai bên cửa cabin lắp cảm biến hồng ngoại Photocell nhận diện vật cản trong vùng đóng mở. Khi có vật chắn, cửa quay lại trạng thái mở để tránh kẹp.

Bộ cứu hộ ARD cùng UPS cấp điện tạm thời khi mất nguồn chính, đưa cabin về tầng gần nhất rồi mở cửa trong khoảng 15 giây. Cửa tầng chỉ mở khi cabin dừng đúng khóa cơ điện.

Hệ thống intercom kết nối từ cabin đến từng tầng tạo kênh liên lạc trong trường hợp cần trao đổi giữa các khu trong nhà.

Khoang cabin và nội thất thang máy 350kg

Vách cabin inox gương trắng ghép inox sọc nhuyễn tạo mặt phản chiếu ánh sáng từ giếng trời tạo cảm giác khoang đứng sâu hơn với kích thước thực.

Sàn cabin lát đá granite phối vân đen kim sa và trắng xám, chịu lực khi đưa vật nặng qua các tầng. Trần cabin cắt họa tiết laser, tích hợp đèn LED âm và quạt gió trần đặt giữa khoang đứng.

Thông số kỹ thuật thang máy 350kg

• Tải trọng: 350kg (3–4 vị trí đứng)
• Kích thước giếng: 1600mm x 1100mm
• Kích thước cabin: 950mm x 750mm
• Động cơ: Fuji không hộp số 3.3kW
• Tủ điện: Fuji 5.5kW
• Hố pit: 600mm
• Chiều cao OH: 3500mm
• Số tầng: 4 tầng

Khoang thang đặt tại giếng trời nhà phố 160m² tạo trục đứng xuyên suốt giữa các tầng, biến khoảng trống giữa nhà thành tuyến di chuyển nội bộ. Cấu trúc cabin nhỏ gọn kết hợp khung giếng bê tông giữ ổn khi nâng hạ giữa các tầng tạo thêm giá trị khai thác không gian trong kiến trúc nhà ở nhiều tầng.
