Quy trình kiểm định thang máy gia đình tải trọng 450kg trước khi bàn giao

Em chia sẻ về quy trình kiểm định một mẫu thang máy gia đình tải trọng 450kg, phục vụ công trình 5 tầng với 5 điểm dừng từ tầng 1 đến tầng 5. Mẫu thang máy này sử dụng động cơ Ý kết hợp tủ điều khiển STEP.

Trong buổi kiểm định có sự tham gia của kiểm định viên thuộc trung tâm kiểm định được cấp phép. Đây là bước bắt buộc để đánh giá mức độ an toàn trước khi thang máy được đưa vào sử dụng chính thức.

Kiểm tra tải trọng thực tế của thang máy

Bên trong cabin được chất các khối tải bằng sắt và bao thạch cao với tổng tải trọng 450kg. Mục đích của bước này là kiểm tra:

• Dòng điện động cơ khi vận hành.
• Dòng điện của biến tần khi thang chạy lên và chạy xuống.
• Độ ổn định của hệ thống khi hoạt động đúng tải trọng thiết kế.

Nếu dòng điện đo được thấp hơn hoặc nằm trong giới hạn cho phép của nhà sản xuất thì thang đạt yêu cầu kỹ thuật.

Tiếp đó, kiểm định viên tiếp tục bổ sung thêm 25% tải trọng để thực hiện thử tải quá tải. Với thang máy 450kg, lượng tải bổ sung là khoảng 112kg nhằm đánh giá khả năng làm việc của động cơ và các thiết bị bảo vệ.

Kiểm tra chức năng báo quá tải

Khi tải trọng bên trong cabin vượt quá mức cho phép, hệ thống sẽ:

• Phát tín hiệu cảnh báo bằng âm thanh.
• Hiển thị trạng thái quá tải.
• Không cho phép thang máy vận hành.

Đây là chức năng tương tự các mẫu thang máy tại bệnh viện, chung cư hoặc trung tâm thương mại. Khi giảm tải về mức cho phép, thang sẽ hoạt động bình thường trở lại.

Kích thước thực tế của hố thang

Tại công trình này, gia chủ thiết kế hố thang với kích thước thông thủy:

• Rộng 1,75m.
• Sâu 1,3m.

Cabin sau hoàn thiện có kích thước khoảng:

• Rộng 1,05m.
• Sâu khoảng 0,95m.

Đối trọng được bố trí bên hông để tối ưu diện tích cầu thang bộ và khu vực vệ sinh tầng 1. Ngoài ra, chủ nhà muốn giữ lại khoảng giếng trời rộng gần 2,8m để trồng cây xuyên suốt từ tầng 1 lên tầng 5.

Thử tải vượt mức thiết kế

Kiểm định viên bổ sung thêm 5 quả tải, mỗi quả 20kg, tương đương 100kg.

Tổng tải trọng thử nghiệm lúc này đạt khoảng 550kg.

Thang máy tiếp tục được vận hành từ tầng 5 xuống tầng 1 nhằm đánh giá:

• Khả năng kéo tải của động cơ.
• Độ ổn định của biến tần.
• Tình trạng rung lắc khi vận hành quá tải.

Đây là một trong những nội dung quan trọng trong hồ sơ kiểm định an toàn.

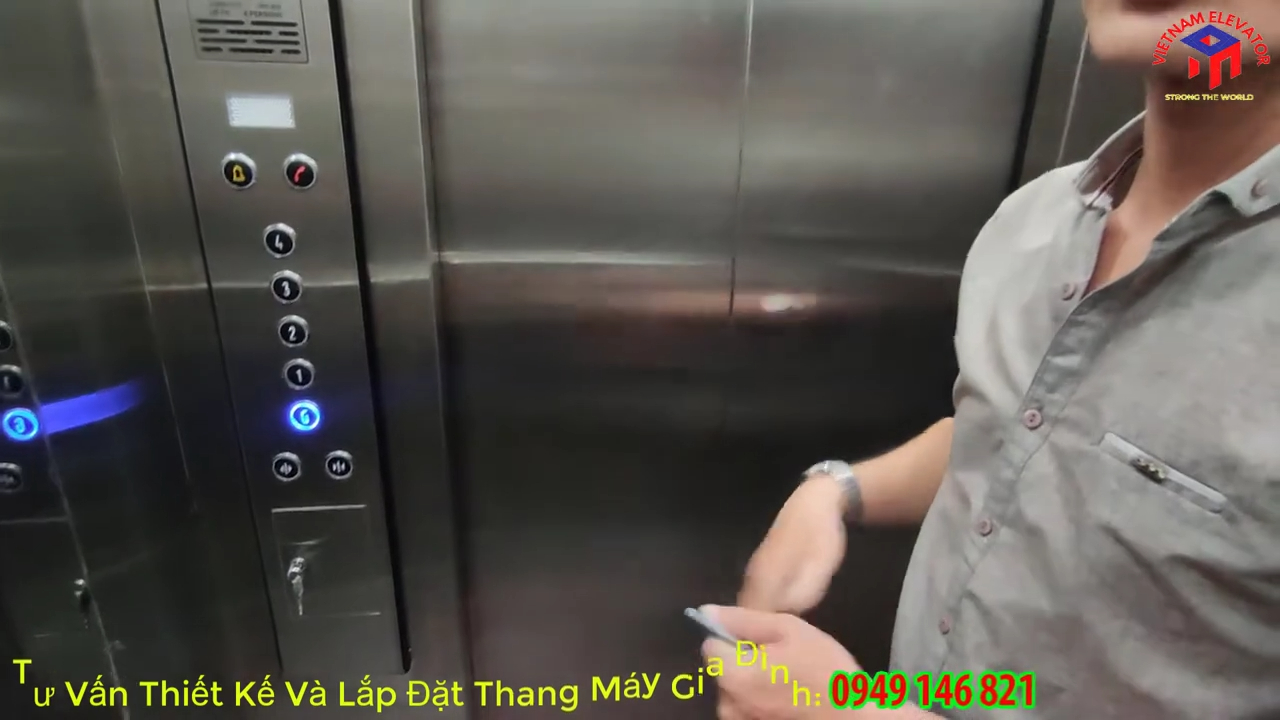

Kiểm tra hiển thị và tín hiệu vận hành

Trong quá trình kiểm tra, hệ thống hiển thị được theo dõi để bảo đảm:

• Đèn báo chiều lên xuống hoạt động chính xác.
• Màn hình hiển thị tầng ổn định.
• Tín hiệu gọi tầng hoạt động bình thường.

Khi đèn mũi tên nhấp nháy nghĩa là cabin đang di chuyển. Nếu đèn chỉ sáng liên tục thì cabin đang dừng mở cửa tại tầng đó.

Kiểm tra khóa cửa tầng

Công tắc cơ và công tắc điện

Mỗi cửa tầng đều được trang bị:

• Công tắc cơ.
• Công tắc điện.

Nếu cửa tầng bị mở trong lúc thang đang hoạt động, hệ thống sẽ lập tức ngắt tín hiệu điều khiển để cabin dừng vận hành.

Đây là tiêu chuẩn bắt buộc đối với thang máy gia đình.

Đảm bảo an toàn khi sử dụng

Trước đây có một số công trình không lắp đầy đủ bộ khóa an toàn cửa tầng, dẫn tới tình trạng cửa mở nhưng cabin vẫn di chuyển, gây nguy hiểm.

Tất cả các mẫu thang máy đạt chuẩn kiểm định đều phải có đầy đủ thiết bị bảo vệ cửa tầng.

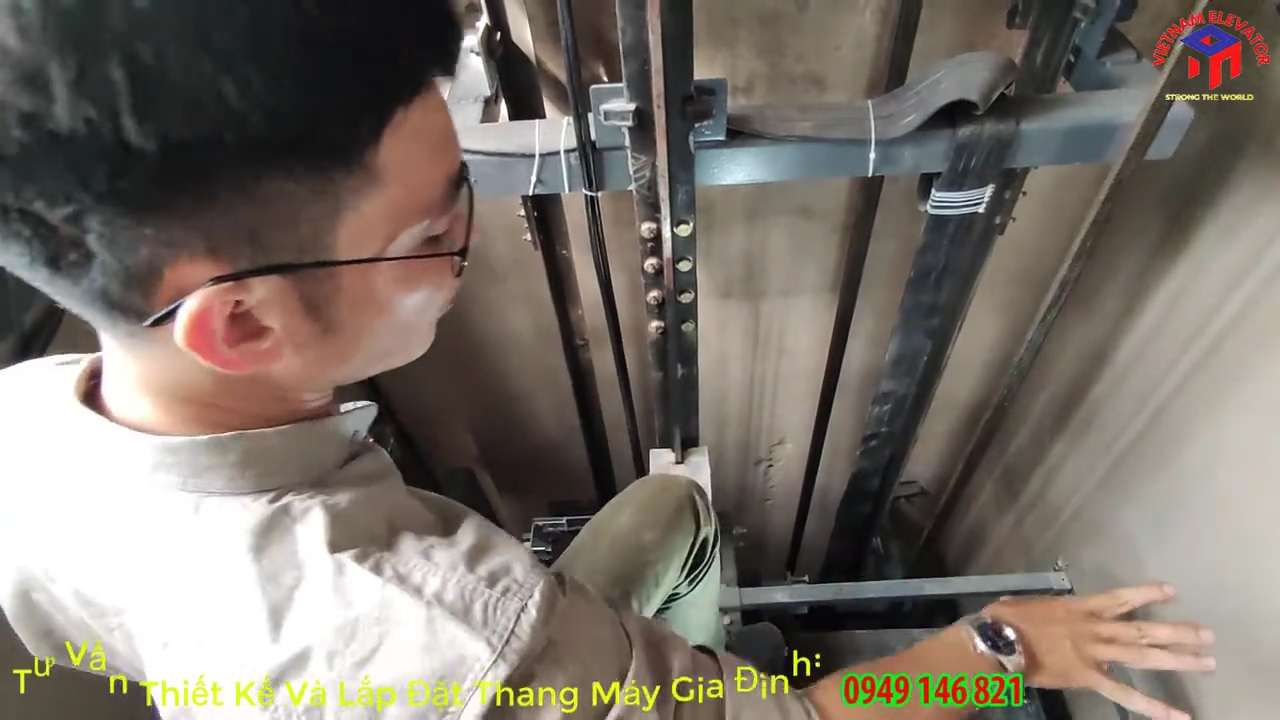

Ưu điểm của hố pít sâu

Công trình này sử dụng hố pít có chiều sâu lớn nên mang lại nhiều lợi thế:

• Bố trí giảm chấn thuận lợi hơn.
• Có đủ không gian lắp phanh cơ khí dưới cabin.
• Lắp đặt giảm chấn thủy lực đúng tiêu chuẩn.
• Bố trí bộ phanh an toàn đối trọng dễ dàng hơn.

Ngoài ra, hố pít sâu còn giúp thang vận hành ổn định và đạt tiêu chuẩn kỹ thuật tốt hơn so với các công trình sử dụng hố pít nông.

Đối với nhà xây mới, nên ưu tiên hố pít sâu trên 1m để toàn bộ thiết bị phía dưới đạt chuẩn lắp đặt.

Kiểm tra chuông báo quá tải

Sau đó lúc hiệu chỉnh bộ cảm biến tải trọng, kiểm định viên tiến hành thử nghiệm thực tế.

Khi tổng tải vượt 450kg:

• Chuông cảnh báo phát tín hiệu.
• Cabin hiển thị trạng thái quá tải.
• Thang máy không nhận lệnh chạy.

Khi giảm tải xuống dưới mức cho phép, hệ thống hoạt động bình thường.

Đây là bước xác nhận độ chính xác của bộ cảm biến tải trọng cabin.

Kiểm tra hệ thống liên lạc khẩn cấp

Cabin được trang bị bộ đàm nội bộ gồm:

• Thiết bị liên lạc trong cabin.
• Thiết bị liên lạc bên ngoài.

Trong trường hợp khẩn cấp, người bên trong cabin có thể liên hệ trực tiếp với người ở bên ngoài hoặc đơn vị bảo trì.

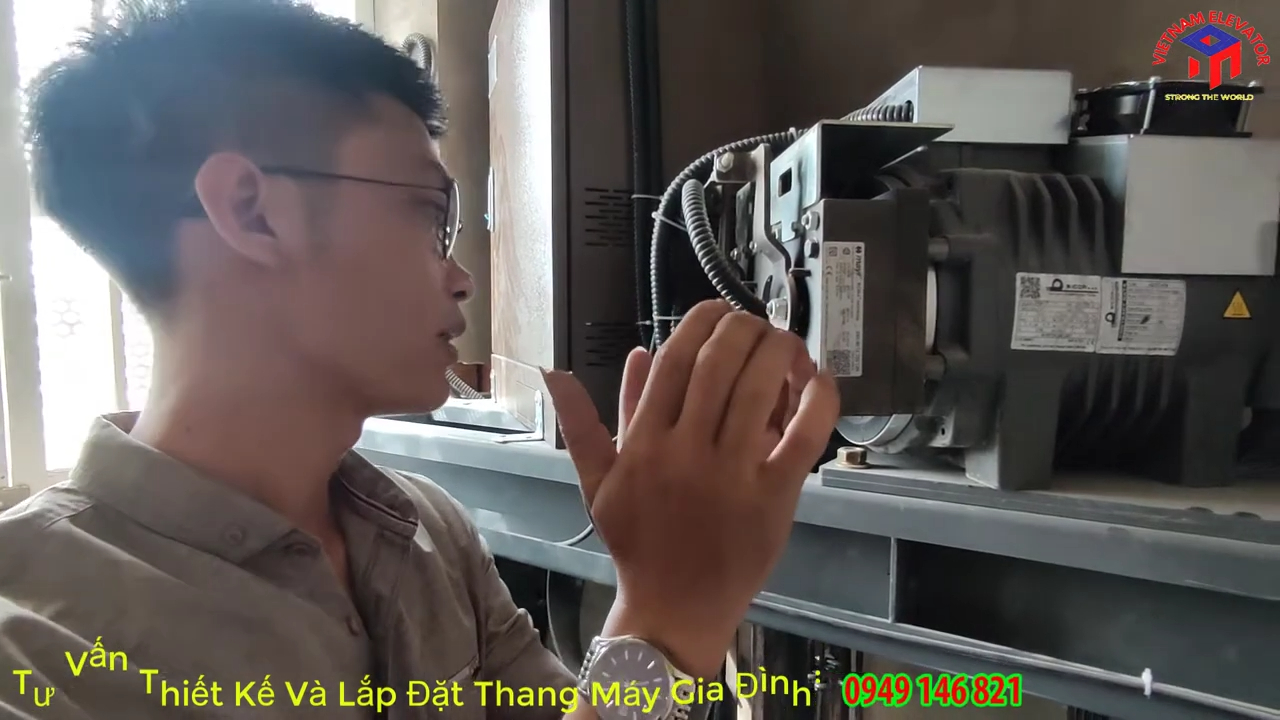

Kiểm tra phòng máy

Sau đó lúc hoàn thành các bước dưới hố thang, kiểm định viên tiếp tục kiểm tra khu vực phòng máy.

Các hạng mục được đánh giá gồm:

• Động cơ kéo.
• Tủ điện điều khiển.
• Puly dẫn hướng.
• Cáp tải.
• Thiết bị cứu hộ tự động.
• Thiết bị chống vượt tốc.

Thử chức năng cứu hộ khi mất điện

Mô phỏng sự cố mất điện

Nguồn điện chính được ngắt hoàn toàn để mô phỏng tình huống mất điện thực tế.

Sau khoảng vài giây:

• Bộ cứu hộ tự động được kích hoạt.
• Nguồn điện dự phòng cấp cho hệ thống.
• Cabin di chuyển với tốc độ chậm về tầng gần nhất.
• Cửa tự động mở để hành khách ra ngoài.

Đây là một trong những chức năng quan trọng nhất của thang máy gia đình.

Kiểm tra độ ổn định của bộ cứu hộ

Trong quá trình thử nghiệm, cabin vận hành ổn định, đối trọng và cabin chuyển động đúng chiều, bảo đảm yêu cầu kỹ thuật.

Kiểm tra bộ chống vượt tốc

Nguyên lý hoạt động

Trên nóc cabin có bộ governor chống vượt tốc.

Khi thang chạy đúng tốc độ định mức, bộ governor hoạt động bình thường.

Nếu tốc độ vượt quá khoảng 125% tốc độ thiết kế:

• Governor sẽ khóa lại.
• Bộ phanh cơ khí được kích hoạt.
• Cabin bị giữ chặt trên ray dẫn hướng.

Thử nghiệm thực tế

Kiểm định viên kích hoạt bộ governor bằng tay để mô phỏng tình huống vượt tốc.

Kết quả:

• Động cơ vẫn nhận lệnh chạy.
• Cáp tải đứng yên.
• Cabin bị giữ cố định bởi hệ thống phanh cơ khí.

Điều này chứng minh bộ chống vượt tốc hoạt động chính xác.

Các hạng mục kiểm tra khác

Ngoài các nội dung chính, kiểm định viên còn đánh giá:

• Hành trình trên và hành trình dưới.
• Các mối hàn kết cấu.
• Bu lông liên kết.
• Độ thẳng của ray dẫn hướng.
• Tình trạng cáp tải.
• Puly dẫn động.
• Hệ thống điện.
• Chiếu sáng cabin.
• Bộ khóa cửa tầng.
• Thiết bị giới hạn hành trình.
• Giảm chấn thủy lực.
• Thiết bị chống vượt tốc.

Tất cả các hạng mục đều phải đạt yêu cầu trước khi cấp giấy chứng nhận kiểm định.

Quy trình kiểm định thang máy gia đình tải trọng 450kg không chỉ đơn thuần là chạy thử cabin mà còn bao gồm hàng loạt phép thử liên quan đến tải trọng, quá tải, khóa cửa tầng, cứu hộ mất điện, chống vượt tốc, hệ thống điện và các thiết bị an toàn cơ khí.

Khi hiểu rõ các bước kiểm định này, người sử dụng sẽ yên tâm hơn trong quá trình vận hành thang máy gia đình, đồng thời nhận biết được những tiêu chuẩn quan trọng mà một mẫu thang máy đạt chuẩn cần phải có trước khi đưa vào sử dụng.
