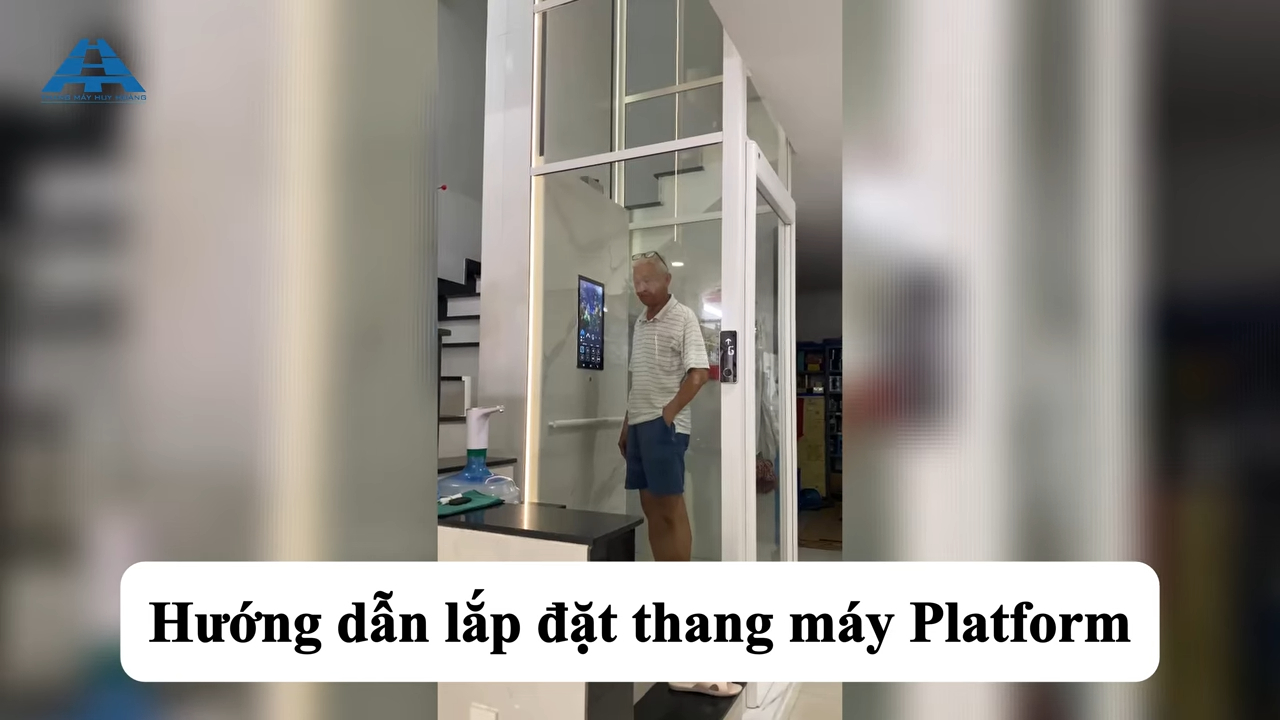

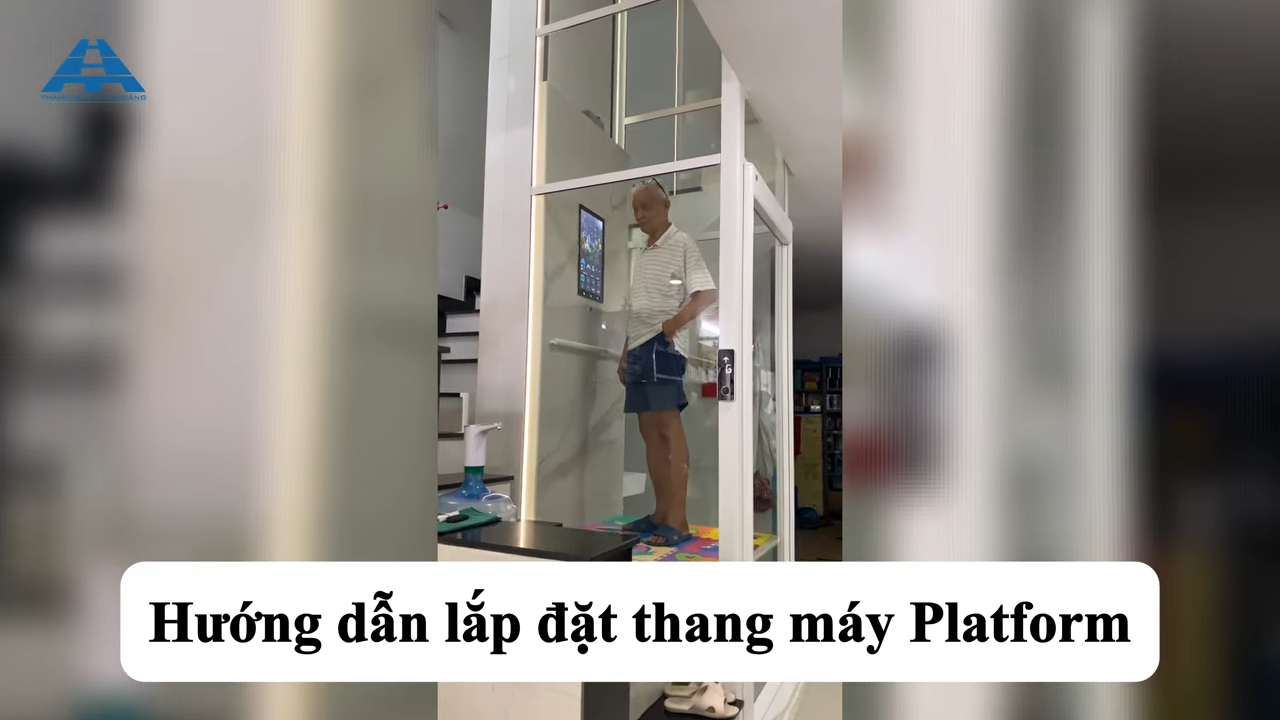

Hướng dẫn lắp đặt thang máy platform chuẩn kỹ thuật và an toàn chi tiết

Hướng dẫn lắp đặt thang máy platform bao gồm hệ thống linh kiện và thiết bị khác nhau như khung đỡ dây, các bộ khung liên kết, nẹp, tai dầm, thanh giằng, hệ thống đèn lắp đặt, khung cabin, khung đối trọng, các tấm alu vách ngăn, bát đỡ dây, đối trọng thép có sơn chống gỉ, cửa tầng, vách cabin, thiết bị điện như tủ điều khiển, bo cabin, dây điện, bảng gọi tầng, bo mạch… Vì vậy kỹ thuật viên cần kiểm tra đầy đủ thiết bị theo danh sách hàng trước khi tiến hành lắp đặt. Trước khi vào thi công, kỹ thuật viên phải trang bị đầy đủ bảo hộ lao động, đồng thời chuẩn bị đầy đủ dụng cụ và thiết bị cần thiết cho quá trình lắp thang. Sau đó tiến hành đo kích thước hố thang bằng thước laser để xác định vị trí thẳng đứng, từ đó cố định sàn chân thang máy.



---

Quy trình lắp khung và ray dẫn hướng thang máy platform

Kỹ thuật viên sử dụng khoan để cố định tấm chân đế thang máy xuống sàn bằng bu lông nở. Sau đó kiểm tra độ cân bằng của sàn bằng thước nivo để đảm bảo bề mặt sàn phẳng và chắc chắn. Tiếp theo tiến hành lắp ghép khung dẫn hướng cabin với vị trí chân khung đã có sẵn lỗ bắt ốc trên tấm sàn đáy. Sử dụng quả dọi để kiểm tra độ thẳng đứng của bộ khung dẫn hướng theo các chiều, đồng thời có thể dùng shim để căn chỉnh cho khung đạt độ thẳng chính xác. Tiến hành lắp lần lượt các đoạn khung cho đến khi hoàn thiện toàn bộ khung dẫn hướng và đảm bảo độ thẳng đứng theo đúng tiêu chuẩn. Sau khi hoàn thành lắp khung dẫn hướng, kỹ thuật viên tiến hành đưa ray dẫn hướng vào lắp đặt, ghép nối và cố định tạm thời từ trên xuống dưới. Tiếp theo đo khoảng cách để đặt bệ máy theo đúng tiêu chuẩn bản vẽ. Trong một số trường hợp ray có thể phải cắt ngắn để đảm bảo vị trí lắp đặt của bệ máy và động cơ đúng kích thước. Sau đó đặt bệ máy vào vị trí, căn chỉnh độ cân bằng bằng nivo theo các chiều và siết cố định ốc vừa phải. Tiếp theo kỹ thuật viên thả dây cáp theo kích thước tiêu chuẩn của hệ thống để tiến hành căn chỉnh và cố định cáp từ dưới lên trên.



---

Lắp đặt động cơ, đối trọng và cabin thang máy platform

Tiếp tục lắp đặt ray đối trọng, căn chỉnh và cố định ray đối trọng. Sau đó kiểm tra độ cân bằng của bệ máy bằng thước thủy và thước laser. Tiếp theo kỹ thuật viên tiến hành lắp đặt động cơ, căn chỉnh vị trí động cơ và đấu điện chạy thử. Sau khi lắp động cơ, tiến hành lắp khung đối trọng, đưa các khối đối trọng vào trong khung và lắp các bulông kẹp hai bên để cố định. Tiếp theo lắp khung cabin và bắt các kẹp giữ cabin vào ray dẫn hướng. Sau đó kỹ thuật viên lắp bộ thắng cơ (GOV) trên khung cabin và lắp các bánh xe dẫn hướng cabin. Khi lắp bánh xe cần chú ý điều chỉnh lực ép sao cho tiếp xúc với ray vừa đủ, không quá chặt cũng không quá lỏng. Tiếp theo tiến hành lắp bộ thắng cơ phía dưới và phía trên theo đúng vị trí đã thiết kế trên sàn và bệ máy, sau đó thả dây governor. Sau khi đấu điện chạy thử, tiến hành lắp quả nặng căng dây governor và căn chỉnh để khi thang di chuyển lên xuống quả nặng không chạm vào khung. Sau khi chạy thử hệ thống, kỹ thuật viên tiến hành lắp sàn cabin, căn chỉnh sàn bằng nivo và laser rồi cố định chắc chắn.



---

Hoàn thiện vách, cửa và hệ thống điện thang máy platform

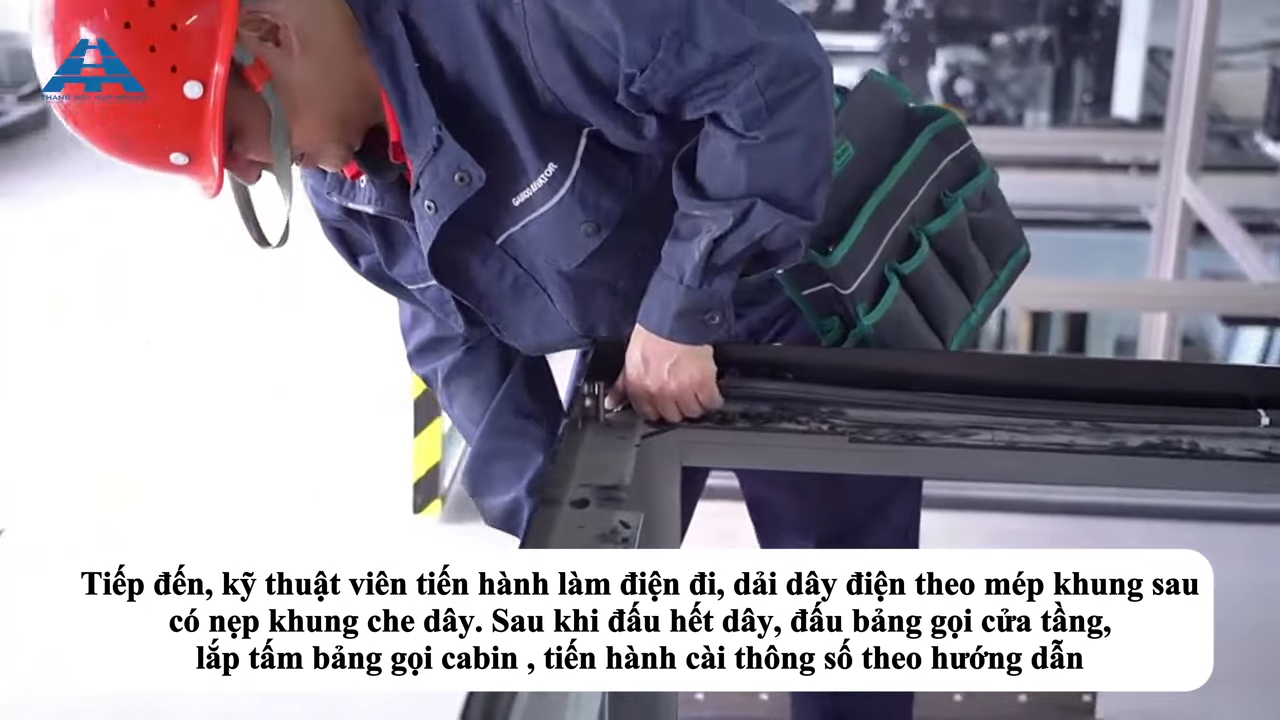

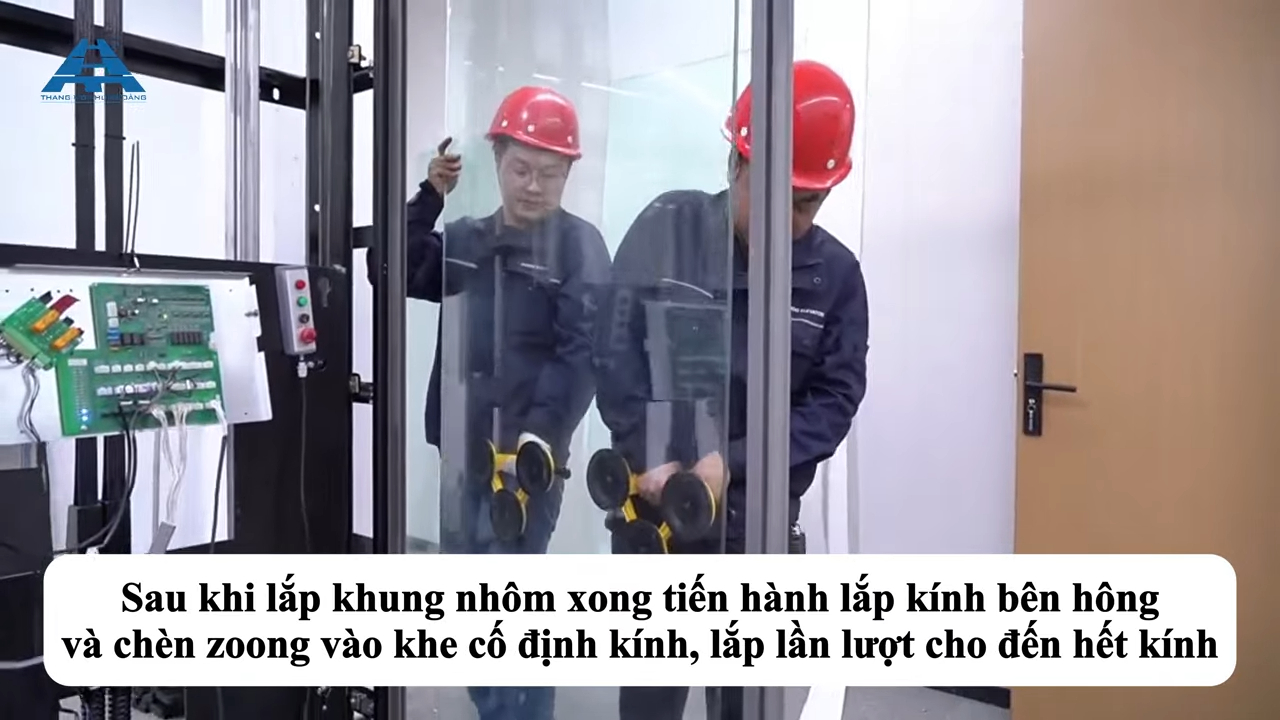

Tiếp theo lắp khung nhôm phía ngoài khung thép bằng cách khoan bắt cố định khung vào khung thép, sau đó lắp khung nhôm mặt cửa và các thanh giằng liên kết giữa các cột khung. Tiếp tục lắp các thanh giằng liên kết bằng tai dầm và cố định bằng ốc, lắp lần lượt cho đến khi hoàn thiện toàn bộ khung nhôm. Sau khi hoàn thành khung nhôm, tiến hành lắp kính hai bên hông và trần, sử dụng kẹp kính để cố định từng tấm cho đến khi hoàn thiện toàn bộ hệ kính. Sau đó kỹ thuật viên lắp tấm alu phía sau thang và hai bên hông khung để che khung thép, lắp lần lượt cho đến khi hoàn thiện toàn bộ hệ vách alu. Tiếp theo lắp cửa thang máy. Bộ cửa thường đã được lắp ghép sẵn nên kỹ thuật viên chỉ cần đưa vào đúng vị trí khung cửa và căn chỉnh rồi siết ốc cố định. Thực hiện lần lượt cho tất cả các tầng. Sau khi lắp cửa xong, tiến hành lắp dây băng từ. Lưu ý đầu dây băng từ có mũi tên phải hướng lên trên và khi đứng từ cửa nhìn vào phải thấy chiều mũi tên. Dây băng từ sẽ được lắp qua bộ đọc từ gắn trên khung. Tiếp theo tiến hành đi dây điện theo hệ khung, sử dụng nẹp và khung treo dây để cố định dây điện gọn gàng. Sau khi hoàn thành việc đi dây, tiến hành đấu bảng gọi tầng, trung tâm điều hành cabin và cài đặt thông số hệ thống theo hướng dẫn kỹ thuật. Sau khi hoàn thành hệ thống điện, kỹ thuật viên lắp hai sợi cáp để cố định tấm vách ngăn che đối trọng. Lưu ý lắp bộ tăng đơ ở phía trên để điều chỉnh độ căng của cáp. Sau đó lắp các thanh nhôm giữ tấm alu vào sợi cáp và cố định bằng kẹp. Tiếp tục lắp các tấm alu che đối trọng, ghép từng tấm lại với nhau bằng nẹp nhôm cho đến khi hoàn thiện toàn bộ vách che. Sau khi lắp xong alu, tiến hành lắp các tấm đèn chiếu sáng dọc theo hành trình thang và lắp hệ đèn vào hai bên vách. Sau đó đấu điện cho hệ thống đèn, lắp vách cabin và sắp xếp hệ thống dây điện trong cabin gọn gàng để tránh va chạm khi cabin di chuyển.



---

Tổng kết quy trình lắp đặt thang máy platform an toàn và hiệu quả

Bước cuối cùng là lắp vách cabin và trần cabin. Khi căn chỉnh sàn cabin cần chú ý nếu cabin chưa có tải thì sàn phải cao hơn một chút, để khi có tải khoảng một nửa tải trọng định mức thì sàn cabin sẽ cân bằng, tránh trường hợp cabin bị cạ vào khung khi vận hành.
