Thang máy kính 4 mặt xuyên thấu cho công trình nhà phố giếng trời

Thang máy kính 4 mặt xuyên thấu đặt trong giếng trời nhà phố tạo trục di chuyển đứng xuyên suốt nhiều tầng, toàn bộ cabin bao quanh bằng kính trong suốt, ánh sáng tự nhiên lan theo phương đứng qua lõi công trình. Hạng mục thang đặt tại lõi thang bộ cải tạo, khai thác khoảng rỗng trung tâm làm không gian nâng chuyển giữa các tầng.

Khoang hố thang 1.65m x 1.75m đặt trong lõi giếng trời

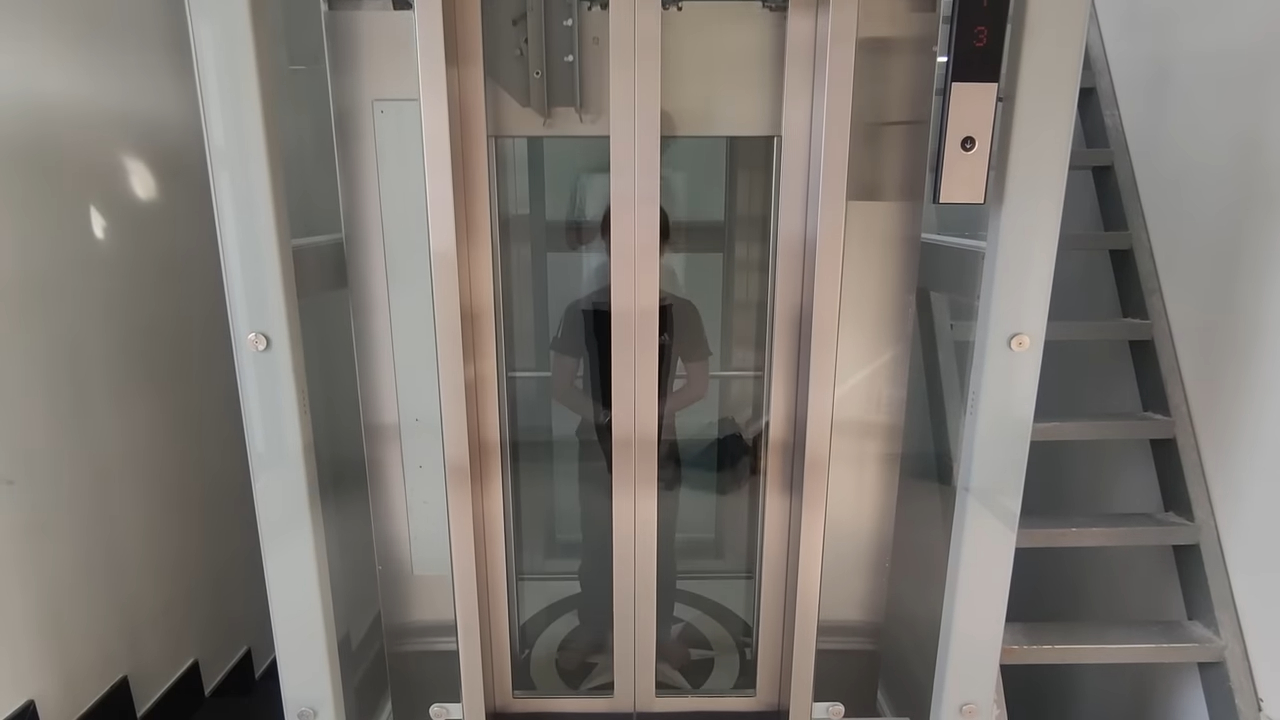

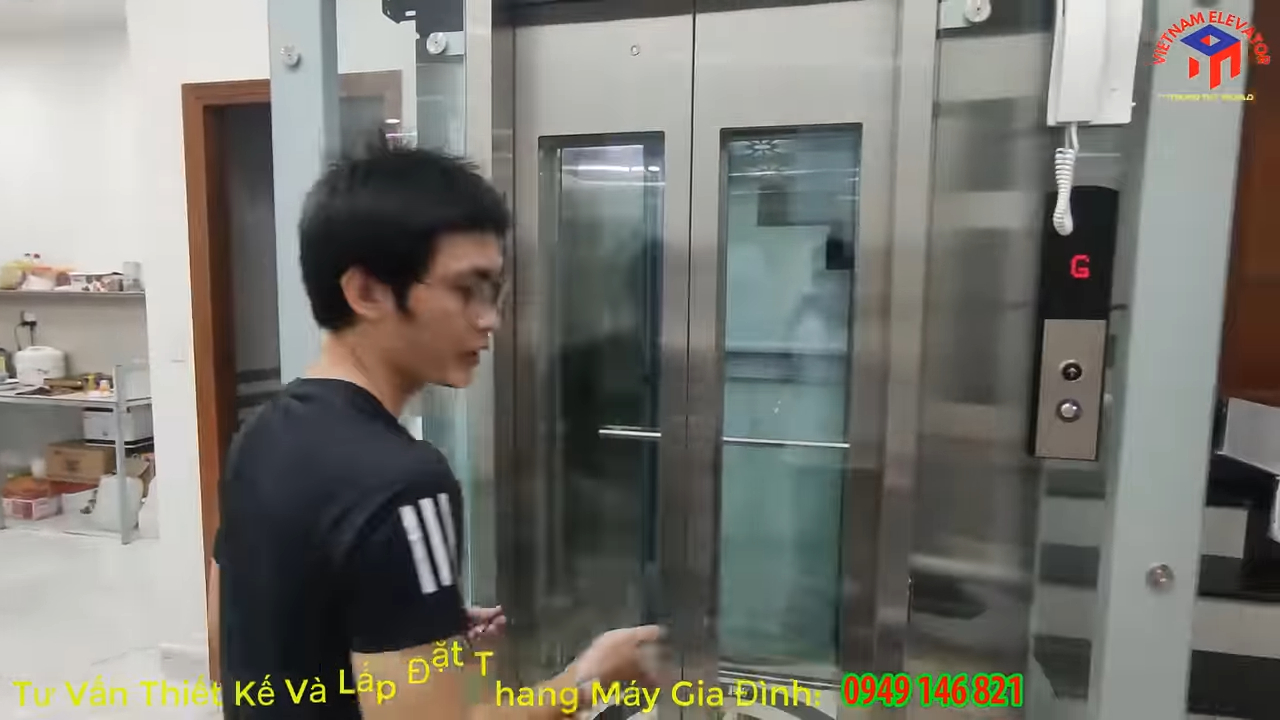

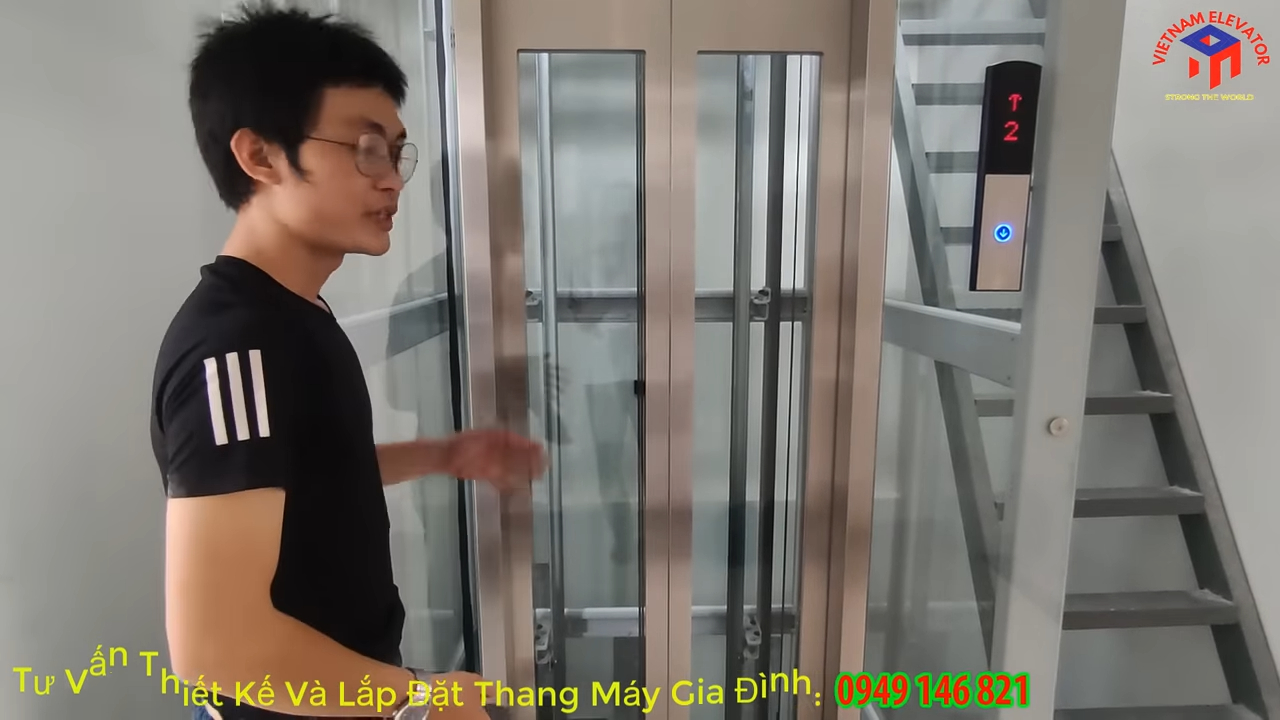

Khối hố thang giữ kích thước 1.65m chiều ngang và 1.75m chiều sâu, có trong khoảng giếng trời giữa nhà. Cabin trong đạt 1.3m x 1.1m, không gian đứng cho 4–5 người trong một lượt di chuyển. Cửa tầng rộng 70cm, khung inox sọc nhuyễn bao quanh cụm kính trong suốt tạo mặt đứng đồng bộ với vách cabin.

Khoang cabin kính 4 mặt và nội thất inox gương

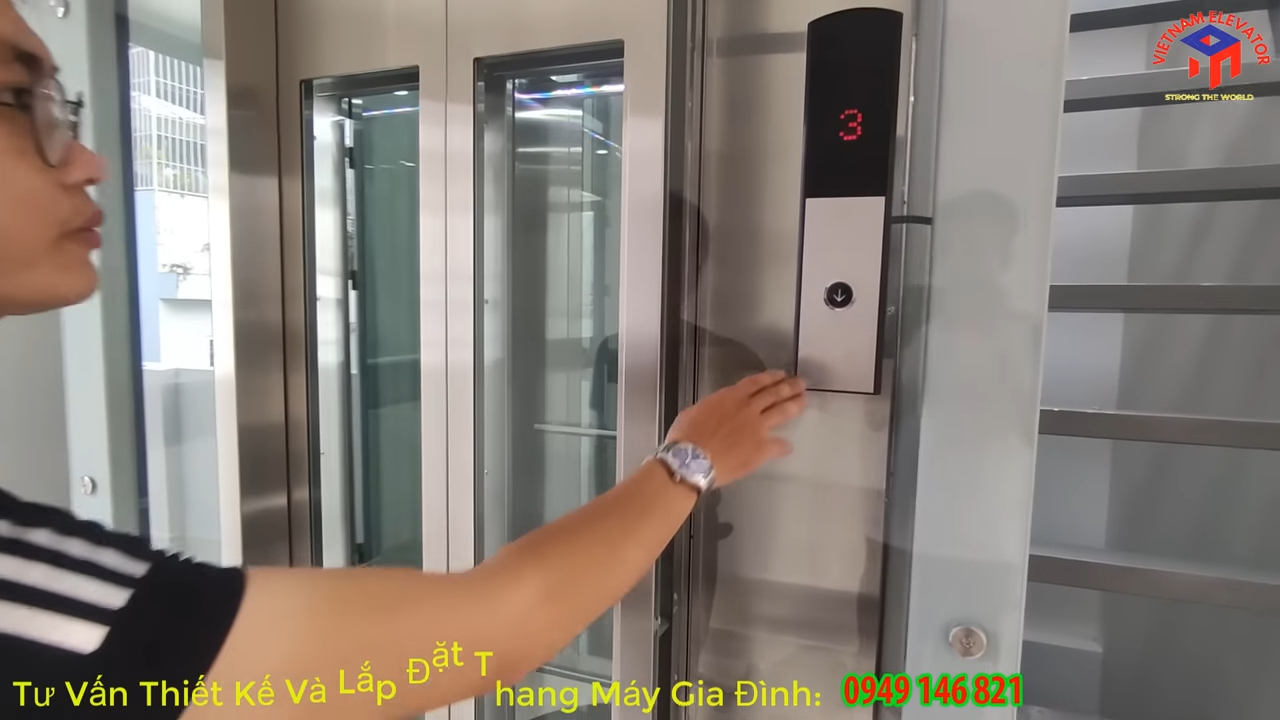

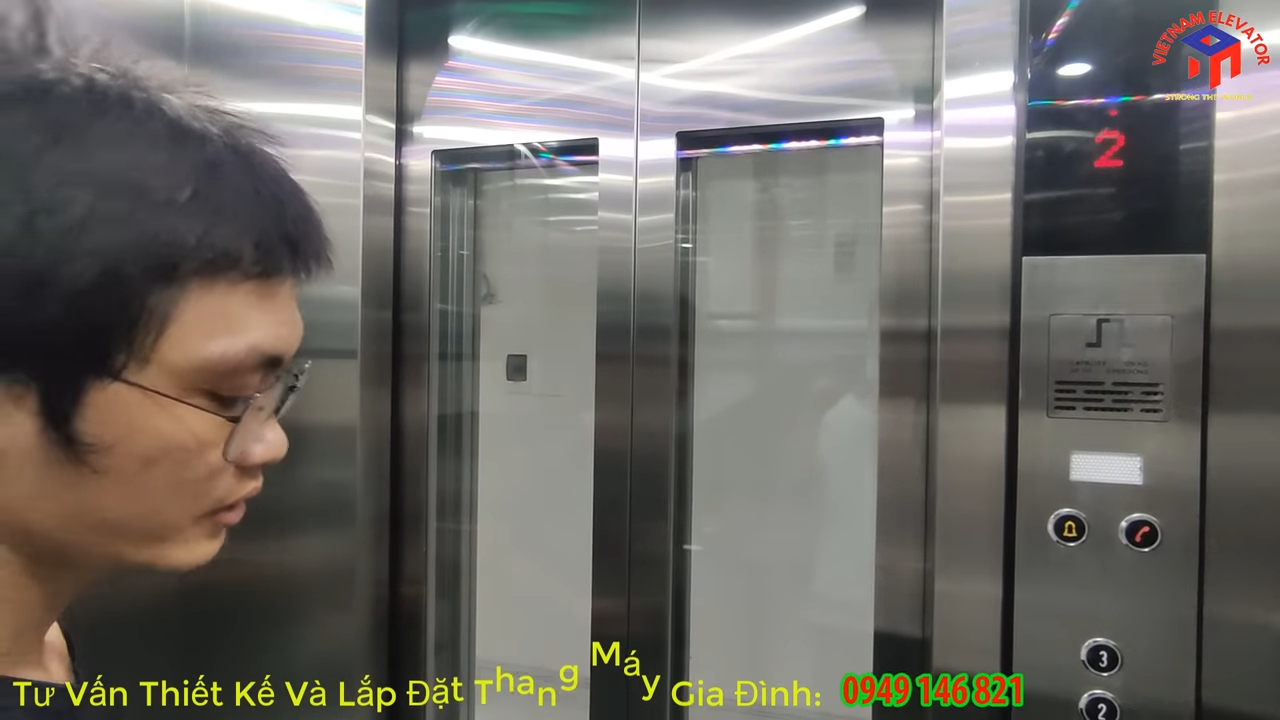

Cabin bao quanh bằng 4 mặt kính cường lực trong suốt, khung inox gương đặt tại các cạnh đứng tạo khối phản chiếu ánh sáng từ giếng trời. Sàn cabin lát đá hoa văn dạng đối xứng, bề mặt phẳng chịu lực cao. Trần cabin có dải LED chạy viền, ánh sáng hắt xuống toàn bộ không gian đứng. Bảng điều khiển inox sọc nhuyễn đặt tại mặt vách, cụm nút bấm cơ học và màn hiển thị số tầng đặt ngang tầm mắt.

Cụm chuyển động Sicor và khung thép 4mm lắp ghép bulong

Cụm kéo cabin dùng máy kéo Sicor không hộp số nhập khẩu Italy, truyền lực qua cáp treo 4 sợi phi 8. Tủ điều khiển S3000 đặt tại tầng kỹ thuật, xử lý tín hiệu dừng tầng từng điểm cảm biến. Khung chịu lực dùng thép định hình dày 4mm, liên kết bulong tại công trình, không dùng hàn nhiệt tại chỗ giữ độ ổn hình học cho trục đứng.

Phần đỉnh trục đặt tum che bằng khung thép và kính, che chắn cụm kéo khỏi mưa nắng. Lớp cách nhiệt phía trên mái tum giảm tác động nhiệt vào khu máy kéo và tủ điều khiển. Hố pit nông 20cm có cho công trình cải tạo, hạn chế đào sâu xuống nền cũ.

Trục an toàn cabin và cơ chế đưa cabin về tầng gần nhất

Bộ lưu điện UPS đặt trong khoang kỹ thuật cấp nguồn cho cabin khi mất điện, đưa cabin dừng về tầng gần nhất rồi mở cửa cho phép thoát ra ngoài. Cửa tầng trang bị cơ chế khóa riêng, chỉ mở bằng chìa cơ khi cabin không nằm tại vị trí tầng, tránh tình trạng mở cửa sai trạng thái.

Bề mặt kính cabin cần làm sạch định kỳ do dễ bám dấu tay trên mặt trong suốt. Chu kỳ kiểm tra cụm cảm biến và bộ kéo đặt theo mốc 2 tháng/lần để giữ ổn cho toàn trục đứng. Công trình đạt tem kiểm định trung tâm thời hạn 24 tháng.

Tổng thể trục thang máy kính 4 mặt xuyên thấu đặt trong giếng trời nhà phố tạo lõi di chuyển đứng xuyên tầng, cabin kính bao quanh cho góc nhìn mở theo cả 4 hướng. Khối kỹ thuật gồm máy kéo Sicor, tủ S3000, khung thép 4mm và pit nông 20cm tạo thành cụm nâng chuyển trung tâm cho công trình nhiều tầng.
