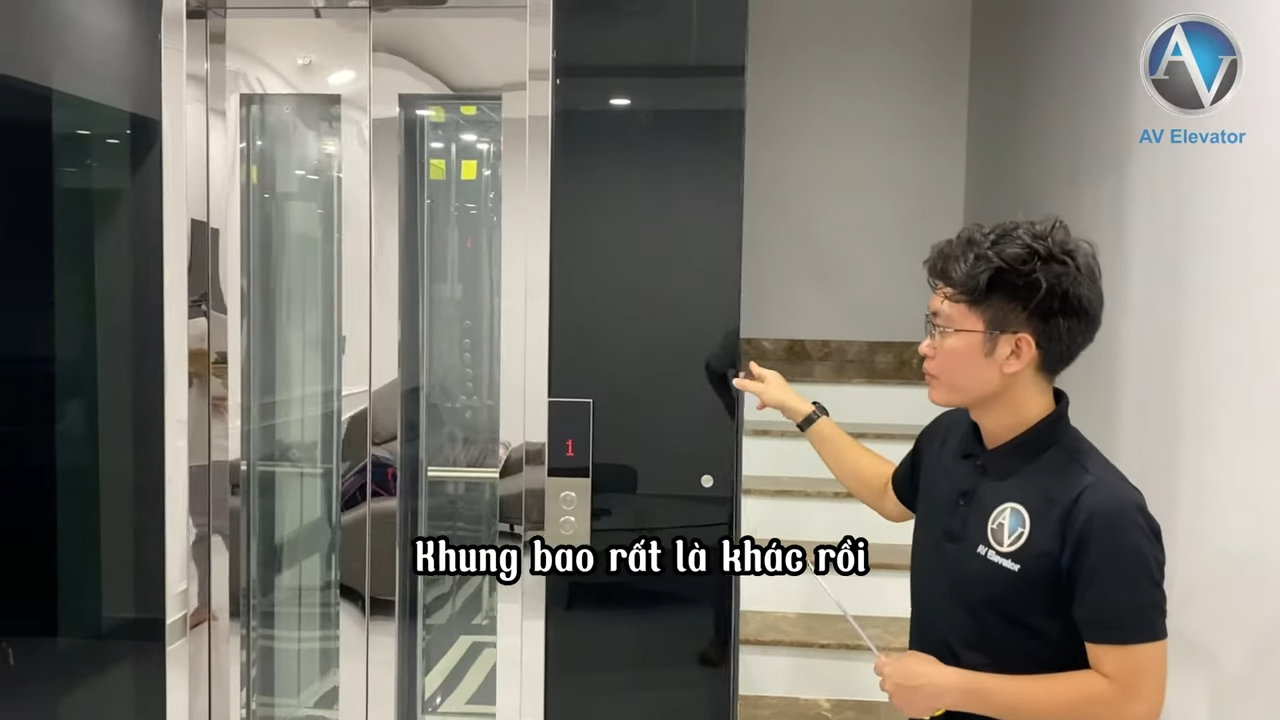

Mẫu Thang Máy Gia Đình Đẹp Nhất 2023 _ Thang Máy Gia Đình Hiện Đại Vách Kính (1)

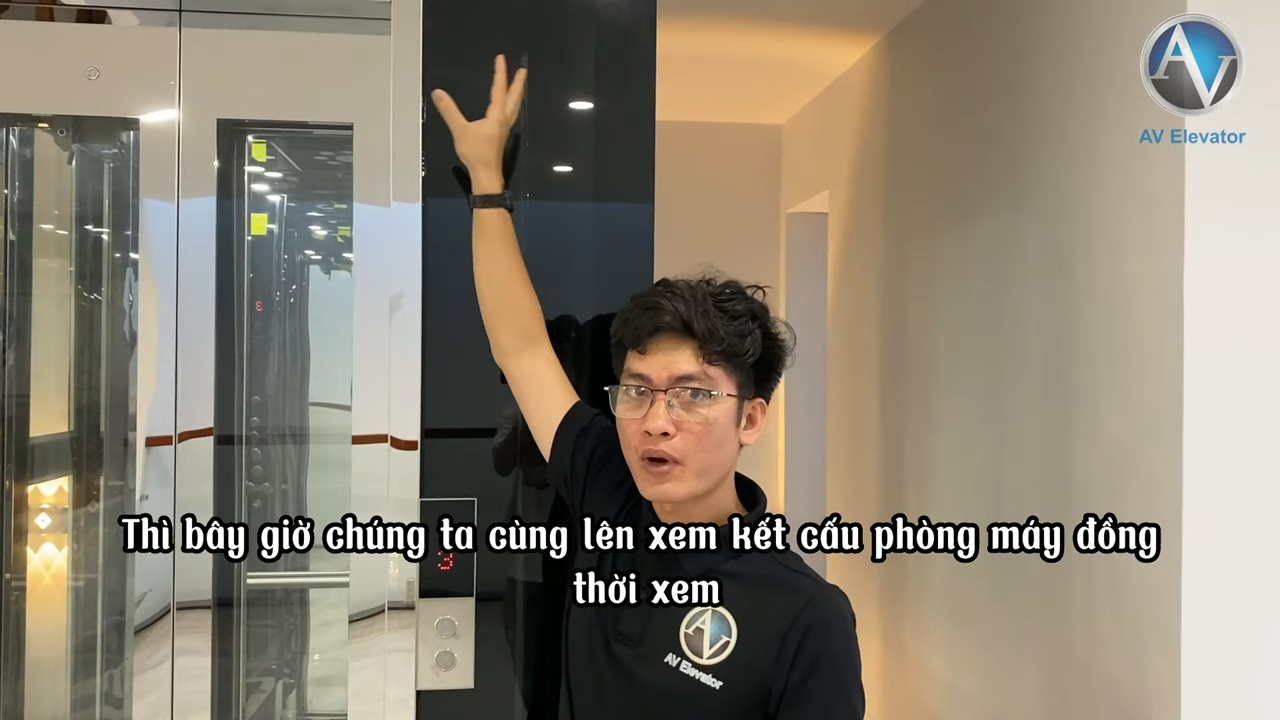

Mẫu Thang Máy Gia Đình Đẹp Nhất 2023 _ Thang Máy Gia Đình Hiện Đại Vách Kính (2)

Thang máy khung thép vách kính cường lực

Giá gốc là: 1.680.000₫.Giá hiện tại là: 1.600.000₫.

Sản phẩm có sẵn tại kho Hà Nội

Thuộc tính	Thông số
Thương hiệu	nhabephiendai.net
Loại sản phẩm	Thang máy kính gia đình (thang máy lồng kính, thang máy quan sát)
Công nghệ truyền động	Trục vít / Cáp kéo / Thủy lực
Cấu tạo chính	Cabin kính + khung thép/nhôm + giếng thang kính cường lực
Vật liệu cabin	Kính cường lực trong suốt / kính mờ, inox, sàn đá
Vách thang	Kính cường lực 10–15mm
Tải trọng	300kg (2–4 người) / 400–500kg (5–7 người)
Số điểm dừng tối đa	8 tầng
Tốc độ vận hành	~0,15 m/s
Chiều cao hành trình	Tối đa 20m
Hố pit	0mm – 70mm (trục vít gần như không cần)
Chiều cao OH	~2100mm
Phòng máy	Tích hợp / không cần phòng máy (tùy loại)
Nguồn điện	1 pha hoặc 3 pha
Công suất động cơ	1.5 – 2.9 kW
Hệ điều khiển	Vi máy tính / VVVF thông minh
Hệ truyền động	Trục vít EcoSilent / cáp kéo / thủy lực
Cửa thang	Cửa bản lề / cửa saloon tự động 2 cánh
Kích thước giếng thang	960×1060mm đến 1460×1560mm (nhiều tùy chọn)
Tiêu chuẩn an toàn	EN 81-20, EN 81-41, 2006/42/EC
Xuất xứ	Thụy Điển / Trung Quốc (OEM chính hãng)
Tính năng an toàn	Cảm biến cửa, chống quá tải, cứu hộ tự động, dừng khẩn cấp, liên lạc khẩn cấp, báo cháy
Ưu điểm	Sang trọng, lấy sáng tự nhiên, tiết kiệm diện tích, dễ lắp đặt, phù hợp nhà phố & biệt thự
Nhược điểm	Chi phí cao, cần vệ sinh kính, yêu cầu kỹ thuật lắp đặt cao, giảm riêng tư
Phân loại	Trục vít / cáp kéo / thủy lực; cửa tay / cửa tự động; trong nhà / ngoài trời
Giá tham khảo	400.000.000 – trên 1.000.000.000 VNĐ (tùy công nghệ và cấu hình)
Quy trình lắp đặt	Khảo sát → thiết kế → gia công → lắp khung → lắp kính & máy → chạy thử → nghiệm thu
Bảo trì	1–2 tháng/lần
Hotline	0966408078

Cam kết: Máy thực phẩm được kiểm định kỹ thuật bởi đội ngũ Sơn Vũ. Bảo hành chính hãng, hỗ trợ lắp đặt tận nơi.

SKU: NBHD-43768 Danh mục: Thang máy gia đình Thương hiệu: Nhà Bếp Hiện Đại

Mô tả

Tóm tắt

Thang máy khung thép vách kính cường lực tải 450kg

Vách kính trong khoang thang dùng kính cường lực dày 8mm nhằm chịu lực theo phương đứng và giữ ổn toàn trục giếng thang. Khu cửa cabin và cửa tầng dùng kính cường lực 10mm để tăng độ cứng tại vị trí thường xuyên chịu lực va chạm khi đóng mở.

Kính được cố định trên khung thép chấn dày 4mm, bề mặt phủ sơn tĩnh điện nhằm chống oxy hóa trong môi trường ẩm. Lớp bao ngoài khung thép ốp inox gương bản lớn tạo mặt đứng sáng và nổi khối cho khu giếng thang.

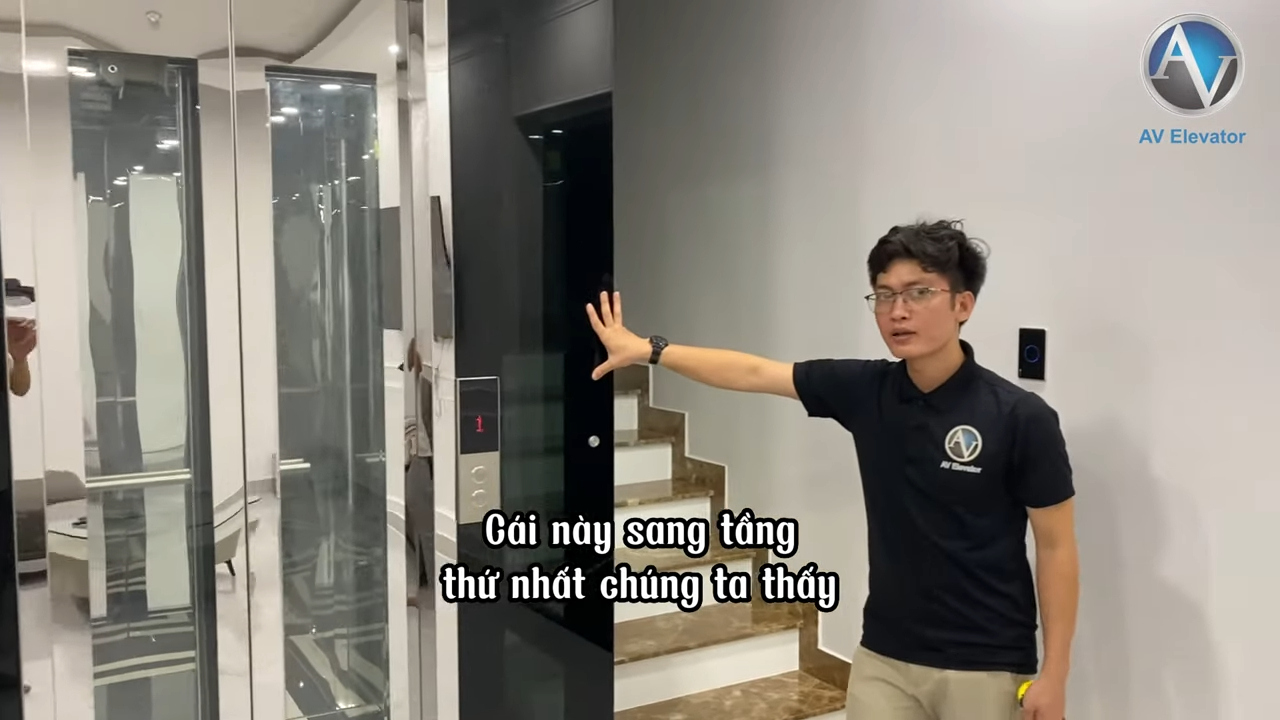

Thang máy khung thép vách kính cường lực - Hình 1

Khoang giếng thang 450kg và thông số không gian

Hố thang có theo rộng 1,54m và sâu 1,9m. Khoang cabin đạt khoảng 1,15m x 1,2m tạo không gian đứng cho 4 đến 6 vị trí di chuyển cùng lúc.

Cửa cabin dạng 2 cánh mở tim, khẩu độ thông thủy khoảng 70cm. Khoang tải định mức 450kg, có trong nhà ở nhiều tầng. Quỹ đạo di chuyển cabin duy trì ở mức 0,4m/s tạo cảm giác quan sát rõ vách kính khi cabin đi qua giếng thang.

Thang máy khung thép vách kính cường lực - Hình 2

Cụm kéo cabin và đường truyền lực

Cụm máy kéo không hộp số Sicor Italy công suất 8.1kW đặt phía đỉnh giếng thang. Cáp tải gồm 4 sợi đường kính 8mm, có theo nguyên lý 2:1 tạo lực nâng qua puly kéo.

Ray dẫn hướng cabin có hai bên hông giếng thang giữ hướng chuyển động ổn theo trục đứng. Tủ điều khiển S3000 điều phối tín hiệu đóng mở cửa và điểm dừng tầng theo hành trình cài đặt.

Thang máy khung thép vách kính cường lực - Hình 3

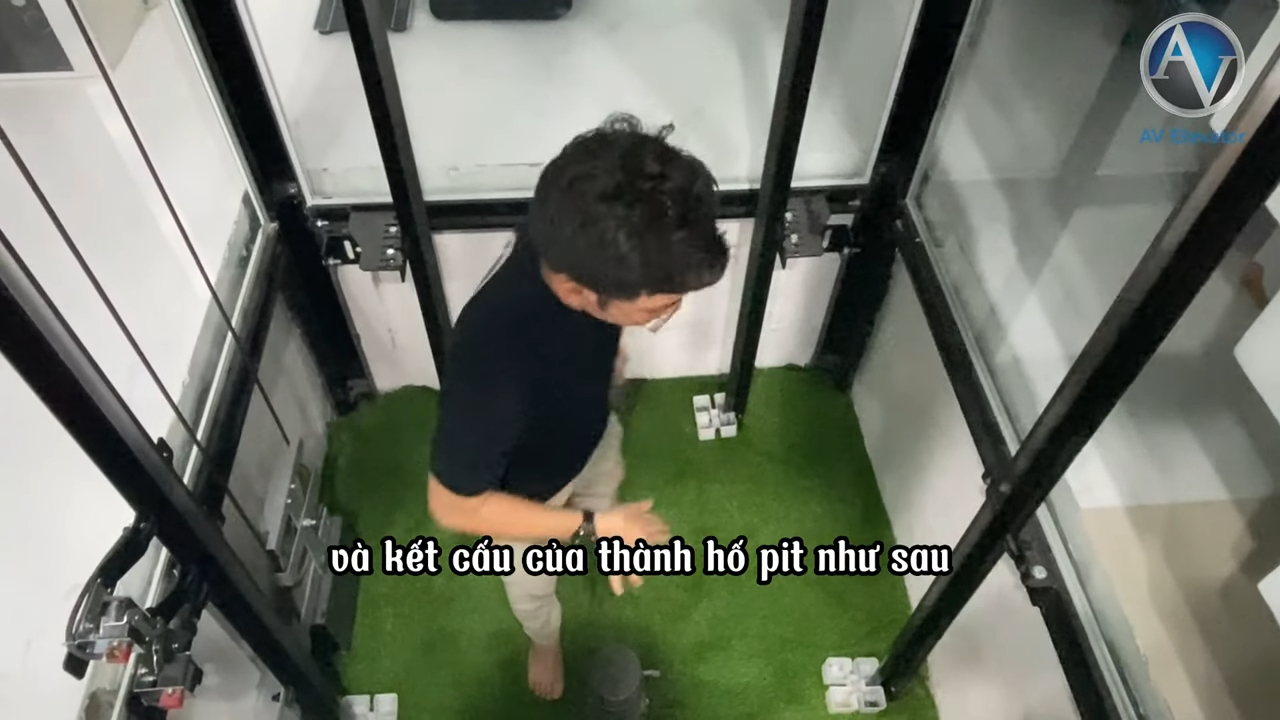

Cụm an toàn và cấu trúc hố pit

Mép cửa cabin gắn cảm biến hồng ngoại Photocell theo dọc viền, phát hiện vật chắn trong vùng đóng cửa và đưa cửa quay lại trạng thái mở.

Cửa tầng chỉ cho phép mở khi cabin dừng đúng khóa cơ điện. Khi mất điện, bộ nguồn dự phòng kích hoạt đưa cabin về tầng gần nhất rồi mở cửa.

Hố pit sâu 30cm đến 50cm, đáy đổ bê tông cốt thép dày khoảng 20cm và phủ lớp chống thấm. Cụm giảm chấn cao su hoặc thủy lực đặt dưới đáy giếng thang nhằm hấp thu lực khi cabin vượt hành trình giới hạn.

Thang máy khung thép vách kính cường lực - Hình 4

Khoang giếng thép lắp ghép bằng bu lông, hạn chế mối nối hàn tại công trình. Khu vách kính tận dụng ánh sáng tự nhiên từ ô giếng trời tạo cảm giác mở cho trục đứng ngôi nhà. Cấu trúc đối trọng có lệch trục cabin khi hố thang nông nhằm tối ưu khoảng trống trong khoang đứng và giữ quỹ đạo chuyển động ổn theo chiều dọc.
