Thang máy mini Homelift giếng trời nhà phố khung thép kính tải nhỏ 2–3 người

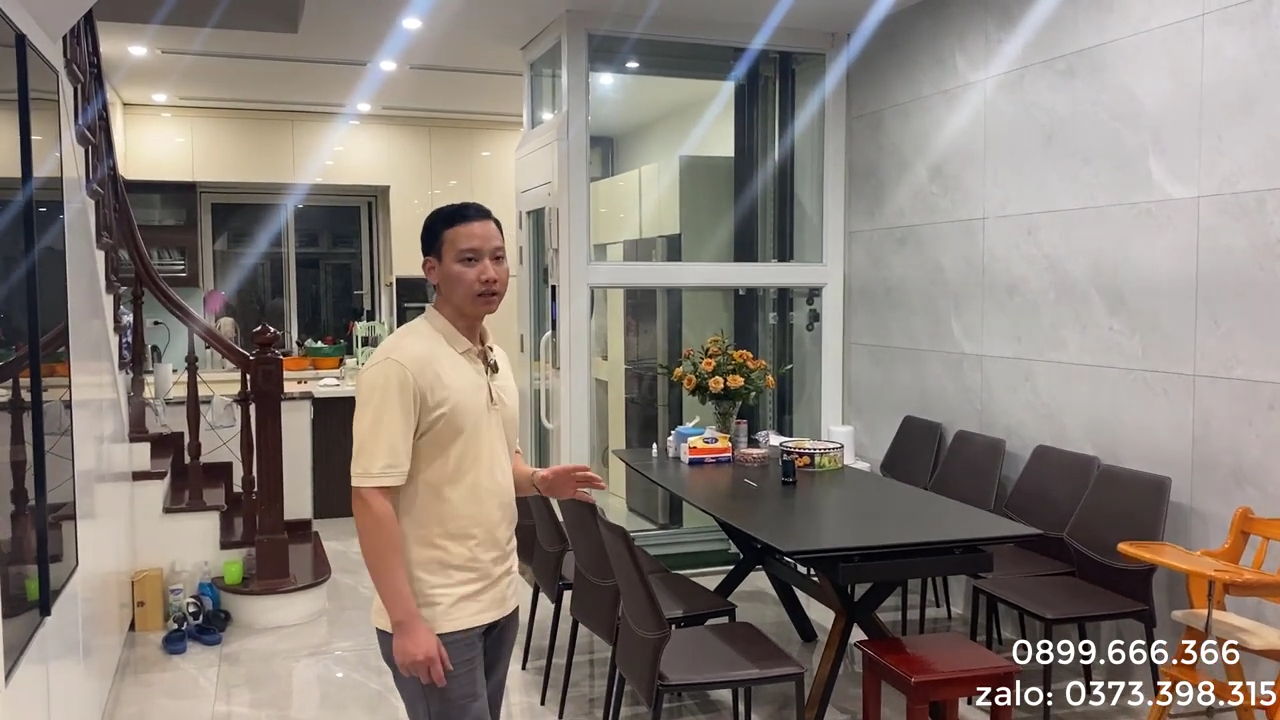

Thang máy mini Homelift đặt trong giếng trời nhà phố tại Hà Nội khai thác trục thông tầng từ tầng 1 đến tầng 6 tạo khoang di chuyển đứng bằng khung thép kết hợp kính cường lực. Cấu trúc thang có trong lõi giếng trời giúp giữ nguyên thang bộ hiện hữu đồng thời hình thành trục nâng riêng cho cabin nhỏ gọn trong không gian nhà ống.

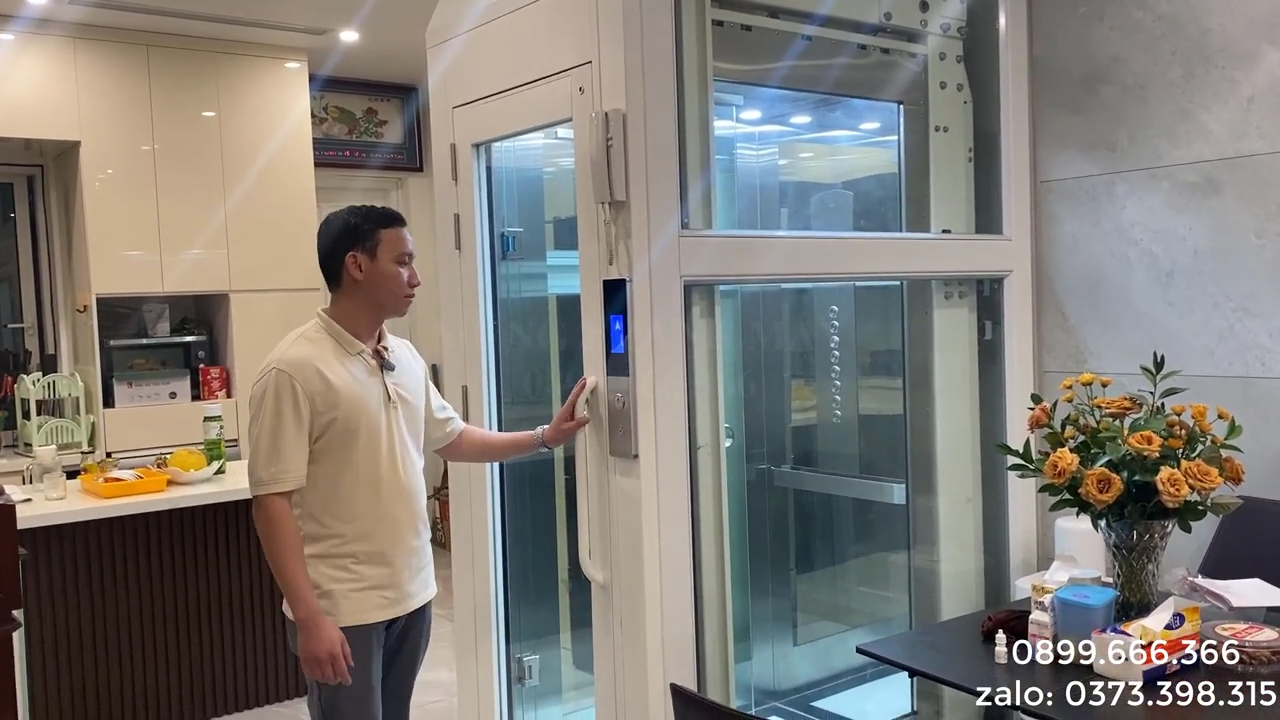

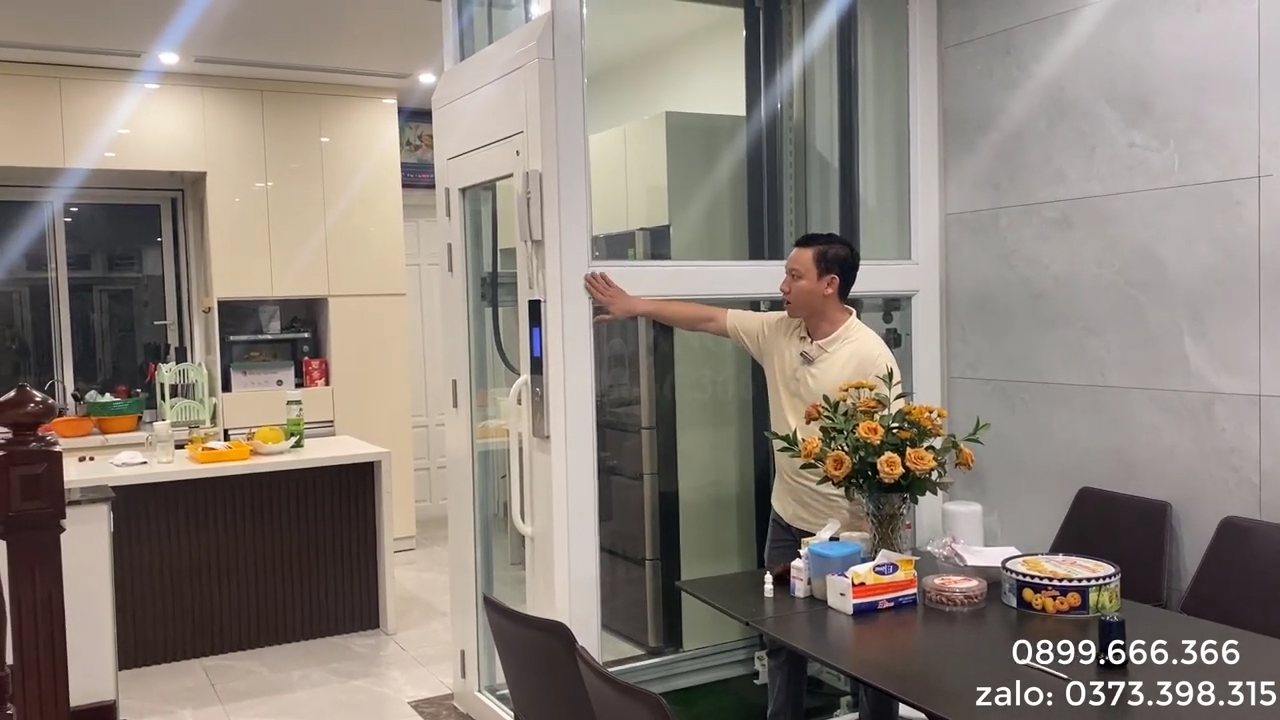

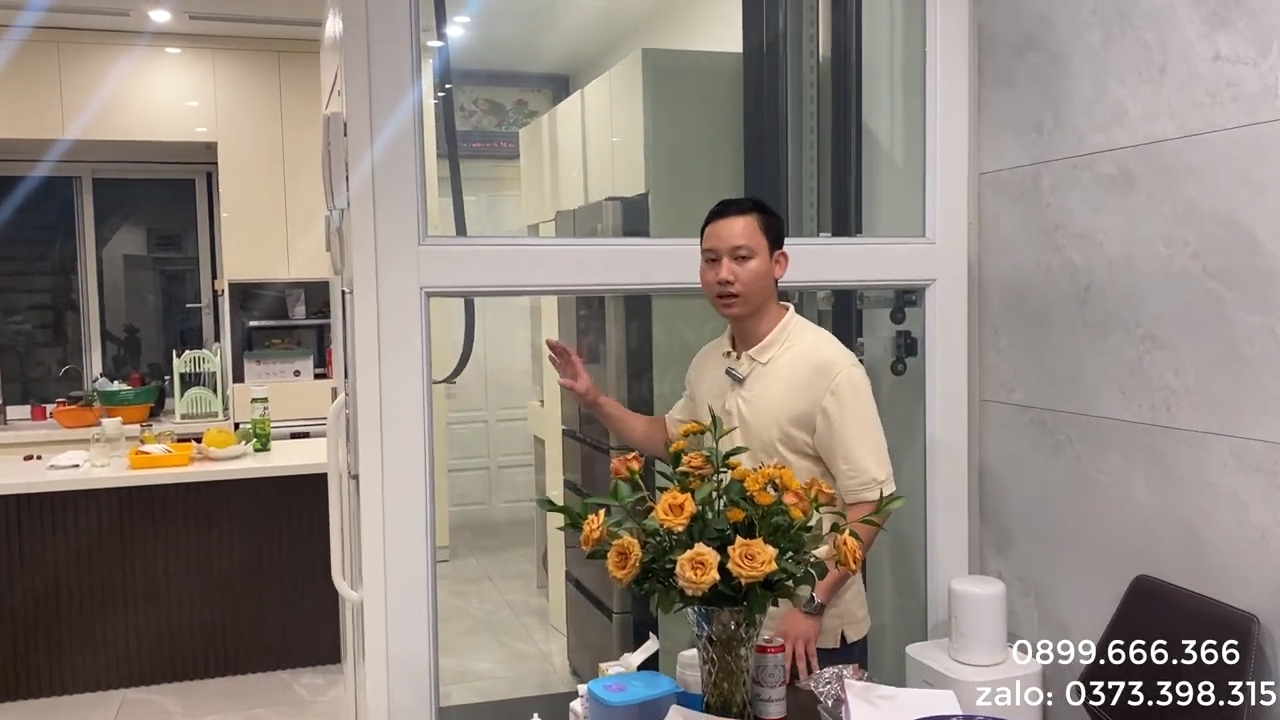

Khung thang thép sơn tĩnh điện trắng đặt trong giếng trời 6 tầng

Hệ khung chịu lực dùng thép hộp định hình sơn tĩnh điện màu trắng sần, có chạy dọc giếng trời để tạo trục đứng cố định cho cabin. Vách bao quanh dùng kính cường lực trong dày khoảng 10mm giúp quan sát toàn bộ giếng thang theo phương đứng. Ánh sáng từ mái giếng trời truyền xuống từng tầng giảm vùng tối trong nhà ống và tạo hiệu ứng xuyên sáng dọc trục thang.

Cabin trong hoàn thiện bằng inox sọc nhuyễn kết hợp sàn đá trắng, ít bám dấu tay và giữ mặt ổn khi dùng. Tổng thể cấu trúc đặt theo dạng tối giản đồng bộ với nội thất nhà phố hiện đại.

Khoang hố thang 0.98m x 1.55m và cabin 2–3 người

Hố thang khoảng 0.98m ngang và 1.55m sâu, phù hợp mặt bằng nhà phố hẹp theo chiều ngang. Cabin trong đạt khoảng 0.73m x 1.0m, phục vụ 2–3 người trong một lượt di chuyển. Cửa tầng dạng mở tay rộng khoảng 70cm giảm yêu cầu không gian phụ trợ cho cơ cấu trượt giữ lối vào cabin gọn theo trục đứng.

Hố pit tiêu chuẩn khoảng 50cm, trong một số công trình cải tạo giảm xuống 20–35cm tùy nền móng thực tế. Lớp bê tông cốt thép được xử lý chống thấm toàn bộ đáy hố, kết hợp khung thép đặt lên dầm móng để tăng chịu lực cho trục thang.

Hệ kéo 2:1 và động cơ không hộp số đặt tầng trên cùng

Cụm truyền động dùng động cơ ba pha không hộp số đặt tại tầng trên cùng, truyền lực qua hệ cáp kéo 2:1 đi qua puly trung gian khi đến cabin giúp giảm tải lên motor tạo chuyển động ổn hơn khi cabin di chuyển giữa các tầng cao.

Ray dẫn hướng cabin có phía sau thân cabin để tối ưu bề ngang cho cửa ra vào. Cáp tải dùng loại thép đường kính khoảng 8mm, chịu lực theo tải trọng nhỏ của thang Homelift giảm ma sát trong quá trình chuyển động dọc trục giếng trời.

UPS cứu hộ, cảm biến cửa và trục an toàn vận hành

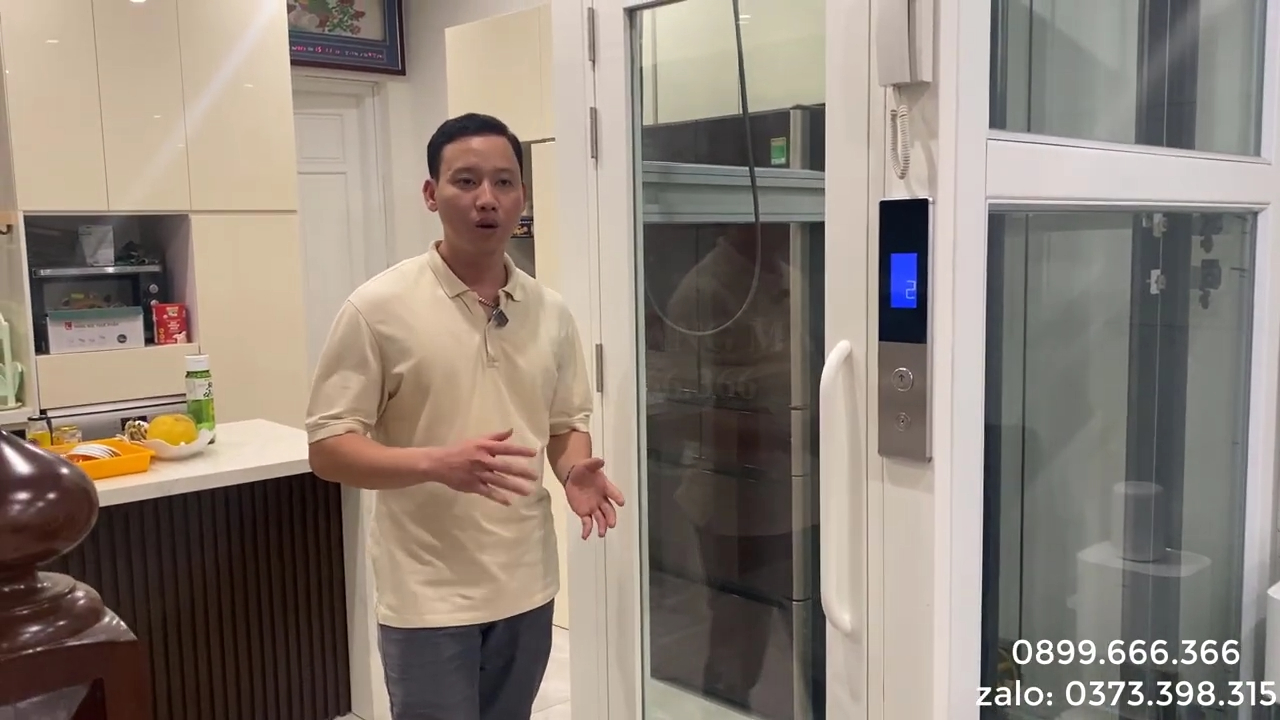

Hệ UPS dự phòng kích hoạt khi mất điện, đưa cabin về tầng gần nhất và mở cửa cho phép thoát ra ngoài. Cửa tầng tích hợp khóa chìa cơ để kiểm soát trạng thái mở khi cabin không hiện diện tại tầng, tránh thao tác sai trạng thái cửa.

Cảm biến hồng ngoại dạng thanh dọc phát hiện vật cản trong vùng cửa cabin, kích hoạt đảo chiều khi gặp chướng ngại. Hệ thống intercom đặt trong cabin dùng trao đổi hai chiều với bên ngoài khi cần kiểm tra tình trạng vận hành.

Chiều cao OH cần khoảng 3.7m để chứa cụm máy kéo và hành trình cáp phía trên giếng thang. Khung thép liên kết bản mã chịu lực phân bổ tải từ cabin và đối trọng xuống dầm chính công trình. Khi kết hợp giếng trời cùng vách kính, trục thang tạo hiệu ứng xuyên sáng dọc nhà, tăng độ thoáng theo phương đứng cho không gian nhà phố nhiều tầng.
