Thang Máy Gia Đình 350 kg 4 Điểm Dừng

Mẫu thang máy gia đình 350 kg 4 điểm dừng lắp đặt cho căn biệt thự tại Quốc Oai. Mời quý anh chị cùng tham quan toàn bộ công trình. Thang máy gia đình 350 kg có 4 điểm dừng, phù hợp với căn biệt thự. Nội thất bên trong biệt thự sử dụng gỗ óc chó đồng bộ với khu vực bàn ăn và các hạng mục nội thất khác. Bên ngoài khu vực thang máy là hồ bơi, phía trên bố trí giếng trời kết hợp đèn chùm, tạo điểm nhấn cho không gian.

Cấu Tạo Thang Máy Gia Đình Khung Thép Vách Kính

Thang máy gia đình 350 kg sử dụng khung thép vách kính. Khung thép sơn màu cà phê, kết hợp kính màu đen. Phần khung bao cửa dùng inox gương vàng bản rộng tạo điểm nhấn sang trọng. Kích thước hố thang rộng 1 m, dài 1,65 m. Chiều sâu hố thang là 1 m. Mẫu thang máy gia đình sử dụng cabin CM700.

Nội Thất Cabin Thang Máy Gia Đình 350 kg

Sàn cabin sử dụng inox chống đồng họa tiết gương vàng. Các vách cabin dùng inox gương vàng kết hợp kính cường lực màu đen. Vách còn lại sử dụng inox gương vàng họa tiết hoa văn, tạo điểm nhấn thẩm mỹ. Cabin có kích thước 1 m x 1 m, chiều ngang 1 m, chiều sâu 1 m. Cửa mở rộng 700 mm. Cánh cửa cabin làm bằng inox gương vàng, kết hợp kính để quan sát không gian bên ngoài. Thang máy gia đình có 4 tầng với các nút gọi tầng, nút gọi khẩn cấp, nút mở cửa và đóng cửa nhanh. Phía trên bảng điều khiển hiển thị logo thương hiệu, tải trọng 350 kg và số người cho phép di chuyển.

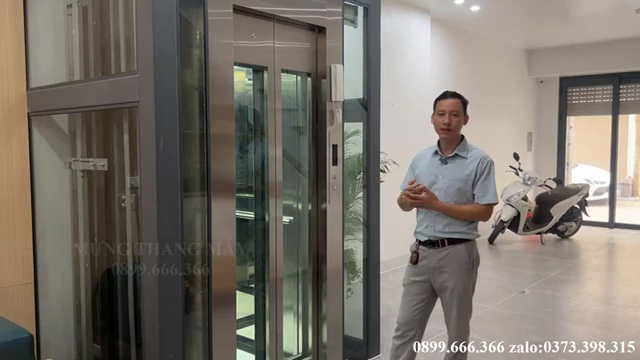

Thiết Kế Khung Thép Và Vách Kính

Tầng 2 và các tầng phía trên đều sử dụng khung bao bản rộng kết hợp vách kính. Cầu thang bộ bố trí bao quanh thang máy. Chiều ngang cầu thang bộ là 1 m, khoảng rộng khu vực thang máy là 1,65 m. Tại tầng 3, tầng 1 sử dụng kính màu đen nên không nhìn vào bên trong hố thang. Các tầng phía trên sử dụng kính màu trắng, quan sát kết cấu bên trong. Khung thép sơn màu cà phê góp phần tiết kiệm diện tích xây dựng so với xây hố thang bằng tường.

Thang Máy Không Phòng Máy

Thang máy gia đình 350 kg thuộc kiểu không phòng máy. Chiều cao tầng trên cùng khoảng 3,5 m tính từ mặt sàn đến đỉnh hố thang nên vẫn lắp đặt được mẫu thang máy gia đình cho công trình có chiều cao hạn chế. Động cơ đặt trực tiếp trên đỉnh hố thang. Cabin bố trí đối trọng phía hông phải, vì vậy mặt trước cabin cân đối và tạo cảm giác hài hòa. Khung bao cửa sử dụng inox gương vàng bản rộng. Mặt gọi tầng cũng sử dụng inox gương vàng, hiển thị số tầng và nút nhấn màu vàng đồng bộ với nội thất.

Chi Tiết Nội Thất Cabin

Sàn cabin dùng gạch chống đồng màu vàng phủ nhũ vàng. Vách sau sử dụng inox gương vàng kết hợp kính cường lực màu trắng. Vách bên cũng dùng inox gương vàng kết hợp kính cường lực màu trắng để quan sát bên ngoài. Vách phải sử dụng inox gương vàng họa tiết hoa văn nhằm che khu vực đối trọng. Mặt cửa cabin kết hợp inox gương vàng và kính màu trắng, tạo cảm giác sang trọng khi quan sát từ bên ngoài.

Động Cơ Fuji Hàn Quốc

Thang máy gia đình 350 kg sử dụng động cơ Fuji Hàn Quốc. Động cơ không hộp số, tiêu thụ điện thấp và độ ồn nhỏ.

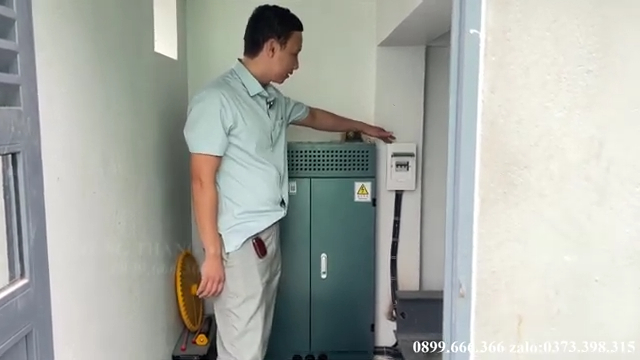

Tủ Điều Khiển PLC Mitsubishi Nhật Bản

Tủ điều khiển của thang máy gia đình sử dụng PLC Mitsubishi sản xuất tại Nhật Bản. PLC Mitsubishi thường xuất hiện trong các ứng dụng điều khiển tự động công nghiệp, có khả năng chống nhiễu tốt và làm việc ổn định. Biến tần Fuji cũng được sản xuất tại Nhật Bản và chuyên dùng cho thang máy. Các khởi động từ sử dụng thương hiệu Mitsubishi. Nguồn và nhiều linh kiện điện sử dụng thương hiệu Omron. Tủ điều khiển được đấu nối trong nước theo yêu cầu riêng của khách hàng. Chủ đầu tư làm trong lĩnh vực nội thất, có nhiều kinh nghiệm về kỹ thuật và yêu cầu sử dụng PLC Mitsubishi cho toàn bộ chương trình điều khiển. Vì vậy thang máy gia đình được lắp tủ điều khiển PLC Mitsubishi theo đúng yêu cầu. Tủ điều khiển vẫn tương thích với động cơ Fuji lắp phía trên hố thang.

Bộ Cứu Hộ Khi Mất Điện

Thang máy gia đình 350 kg được lắp bộ cứu hộ tự động. Khi mất điện trong lúc cabin đang di chuyển, bộ cứu hộ sẽ tự đưa cabin về tầng gần nhất sau khoảng 15–20 giây để người bên trong ra ngoài an toàn. Ngoài bộ cứu hộ tự động còn có bộ cứu hộ bằng tay. Trường hợp thang máy không thể di chuyển do sự cố, kỹ thuật viên sẽ hướng dẫn khách hàng cách thao tác cứu hộ bằng tay. Chức năng này chỉ thực hiện hậu quá trình đã được hướng dẫn đầy đủ. Để kiểm tra bộ cứu hộ tự động, giả lập tình huống cabin đang di chuyển xuống tầng 3 rồi ngắt nguồn điện. Kế đó khi mất điện, bộ cứu hộ sẽ tự kích hoạt và đưa cabin về tầng gần nhất theo đúng chức năng đã cài đặt.
