Thang máy kính 450kg tại Vinhomes Ocean Park 2

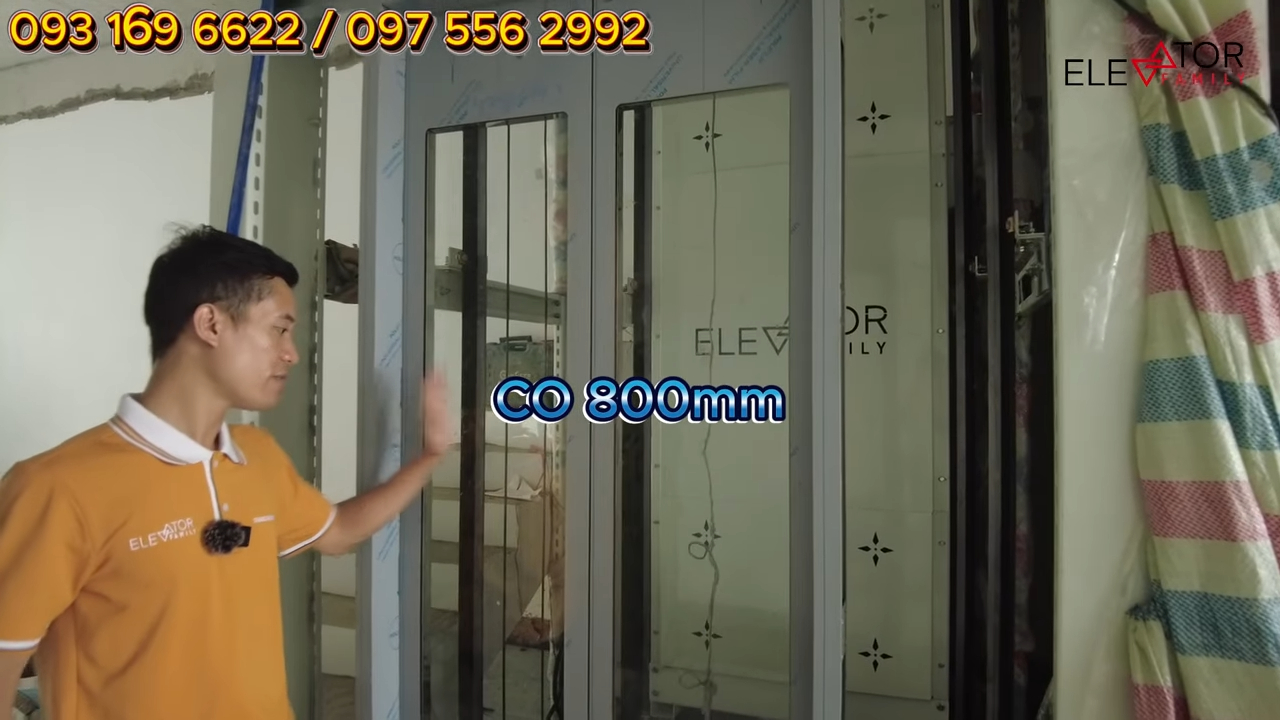

Với hố thang 1m7 x 1m7, thông thường cửa thang chỉ có thể làm khoảng 750mm. Tuy nhiên ở công trình, bên em đã đưa ra giải pháp kỹ thuật để mở rộng cửa lên 800mm (CO800), giúp việc đi lại và di chuyển vật dụng thuận tiện hơn. Việc ưu tiên cửa thang rộng là rất quan trọng, bởi vì trong công trình thang bộ chỉ rộng khoảng 700mm. Với kích thước 70cm thì khi bê đồ đạc lớn như máy giặt, tủ lạnh hoặc nội thất, việc đi thang bộ sẽ khá khó khăn. Vì vậy giải pháp hợp lý nhất là tăng kích thước cửa thang máy, để việc di chuyển vật dụng sẽ chủ yếu thực hiện bằng thang máy. Để đạt được cửa CO800 trong hố thang 1,7m, bên em sử dụng khung thép bản rộng 300mm (30cm). Khung thép lớn giúp thoát phần đầu cửa, từ đó tạo đủ không gian kỹ thuật để lắp cửa rộng hơn. Nếu sử dụng khung thép tiêu chuẩn 120mm, thì với kích thước hố thang 120mm chỉ có thể lắp được cửa 750mm mà thôi.



---

Cấu tạo thang máy kính – Khung thép, kính và hệ thống đối trọng

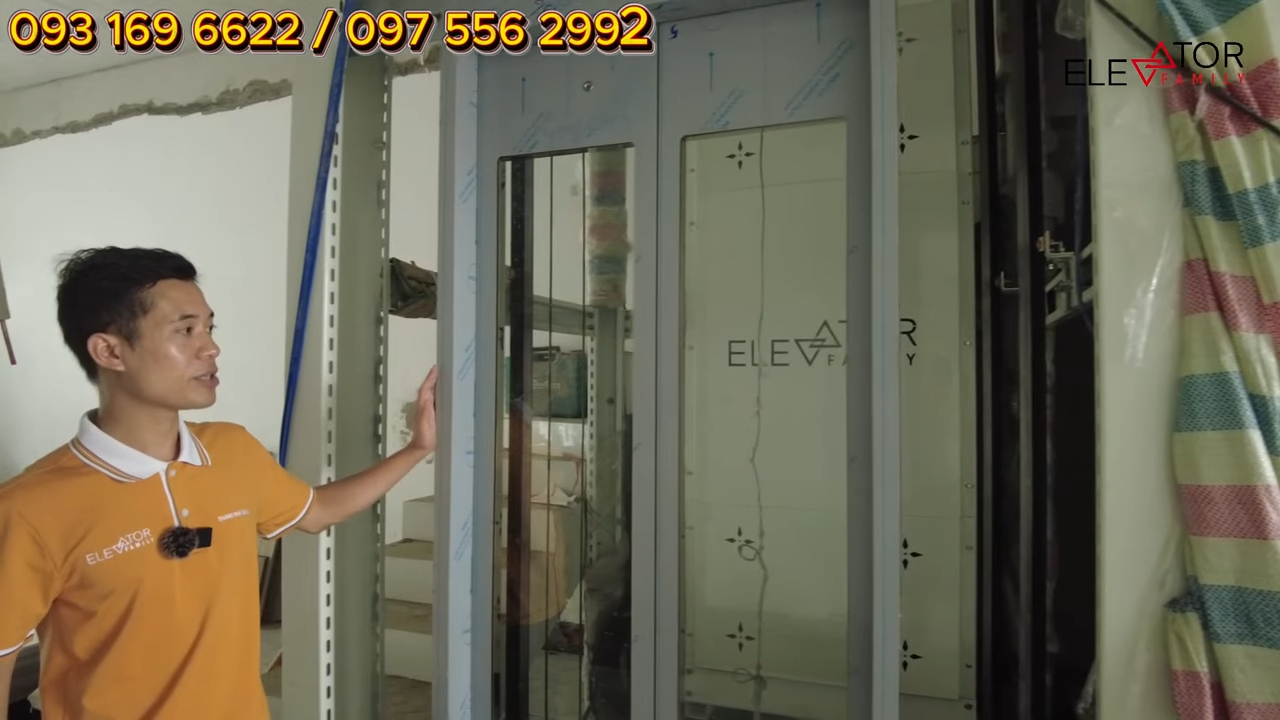

Hiện tại công trình đã hoàn thiện phần cơ khí, bao gồm khung thép, ray dẫn hướng và hệ thống cơ bản của thang máy. Những hạng mục còn lại sẽ là lắp kính và vận hành điện. Đối với phần kính, công trình có hai phương án:

• Một là kính đặt trực tiếp lên khung thép.
• Hai là kính phủ ra bên ngoài khung.

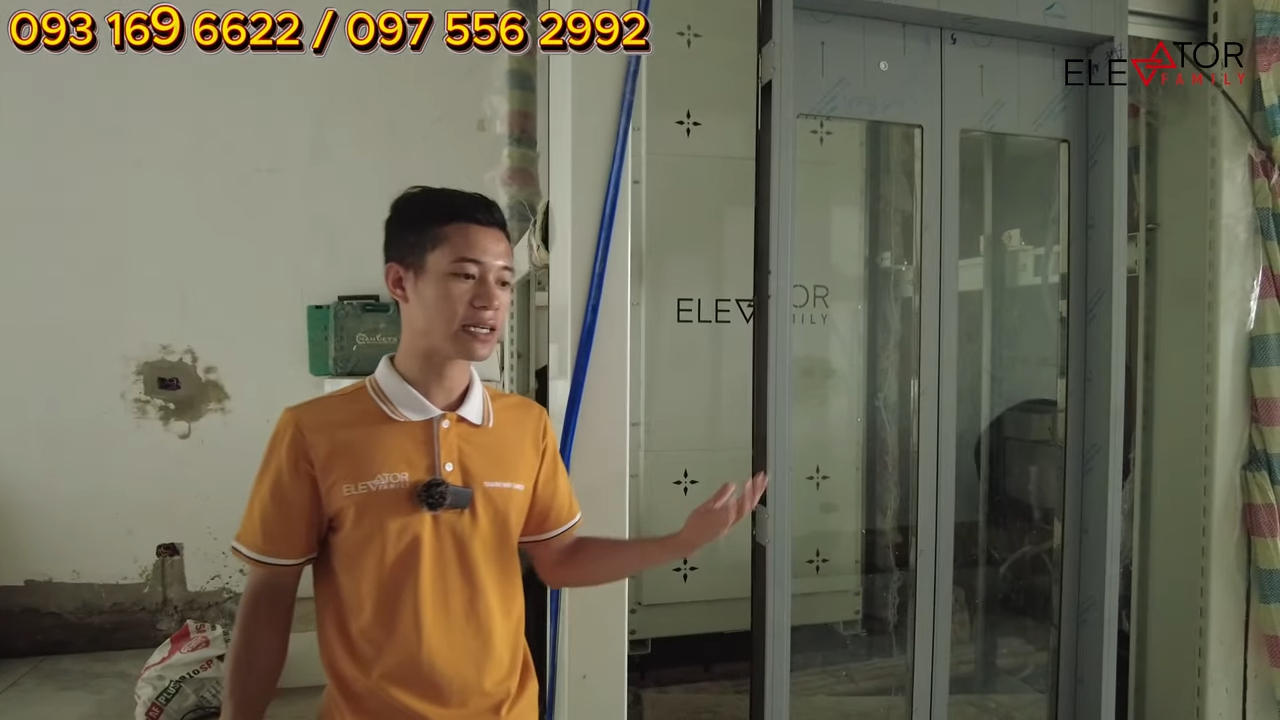

Nếu làm kính phủ, khung bao sẽ được lùi vào khoảng 1cm để tấm kính phủ kín toàn bộ bề mặt khung thép. Cách giúp tạo cảm giác liền mạch và thẩm mỹ hơn. Tùy theo sở thích của khách hàng mà có thể thiết lập cấu trúc phù hợp. Ở phía sau cabin là hệ thống đối trọng của thang máy. Với dòng thang cáp kéo, đối trọng là bộ phận rất quan trọng vì nó giúp cân bằng tải giữa cabin và đối trọng trong lúc vận hành. Nhờ vậy thang máy tiết kiệm điện hơn, động cơ làm việc nhẹ hơn và tuổi thọ thiết bị cũng cao hơn. Phần khung thép hiện tại đang được bọc bảo vệ lớp phủ bề mặt chuyên dụng, bởi vì trong giai đoạn hoàn thiện công trình, thợ xây và các đội nội thất đi lại nhiều, nếu không bọc lại thì rất dễ bị trầy xước khung thép.



---

Hệ thống cáp tải, ray dẫn hướng và lưu ý thi công thang máy

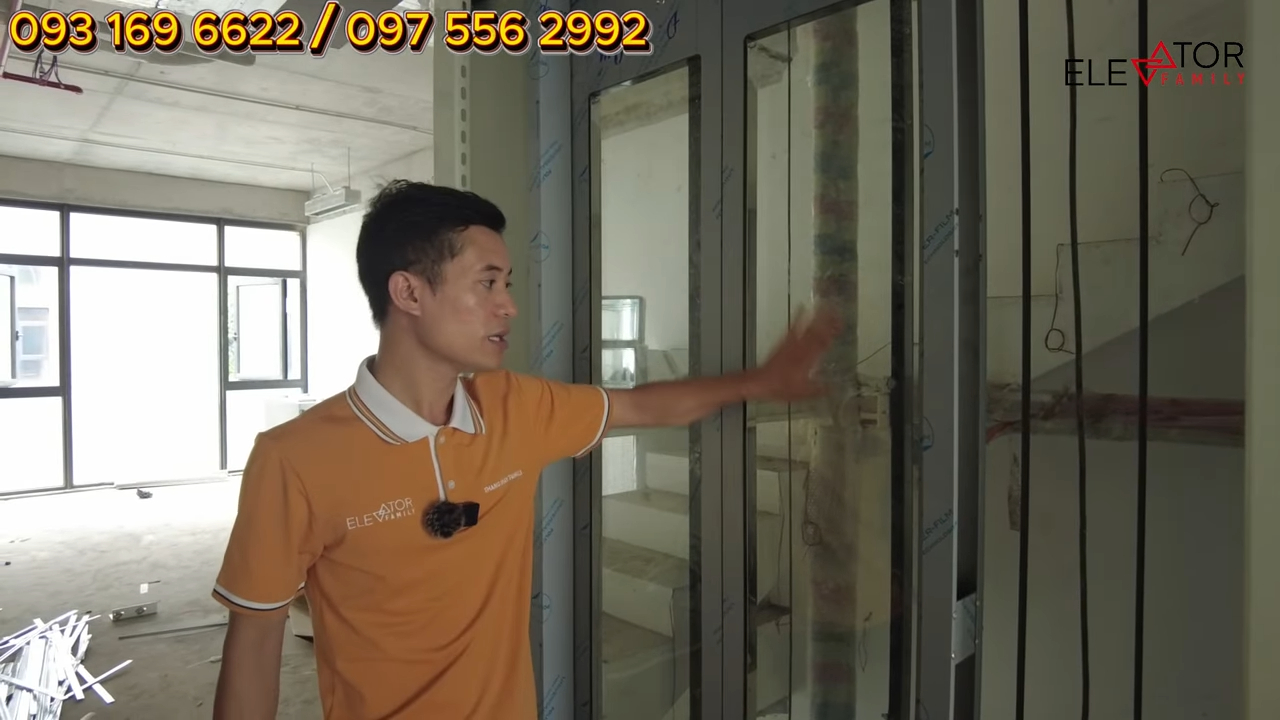

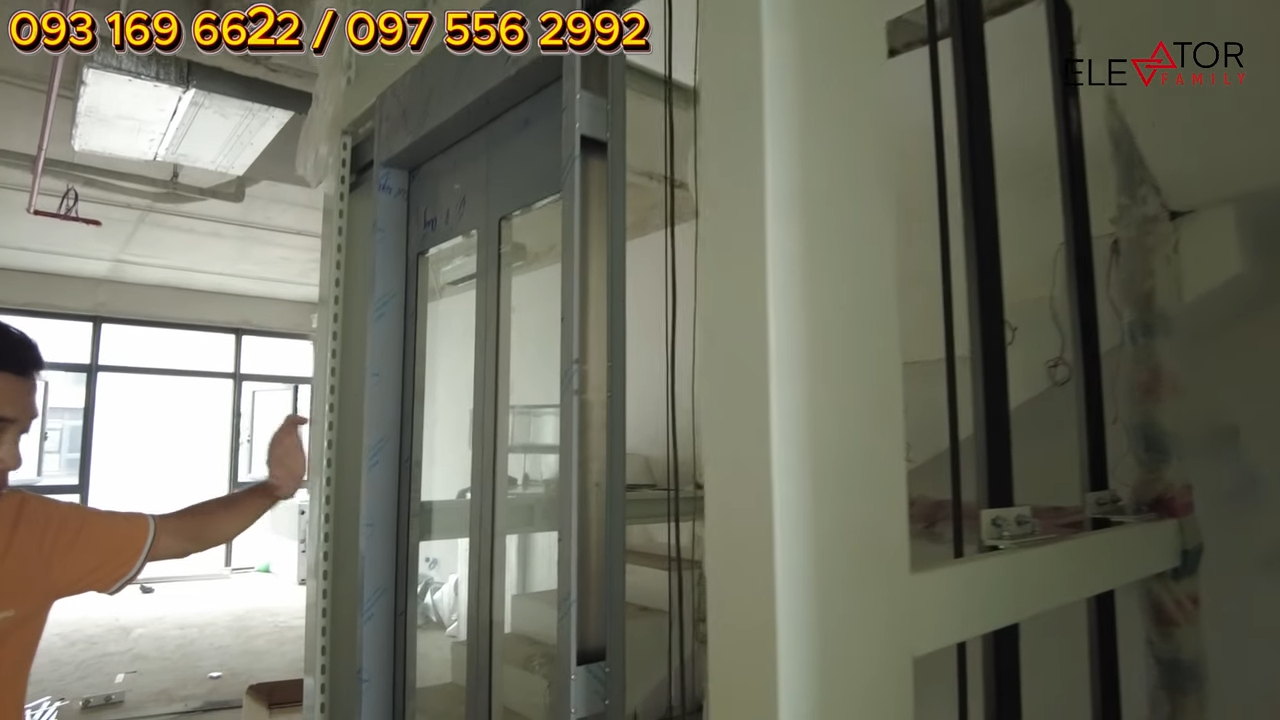

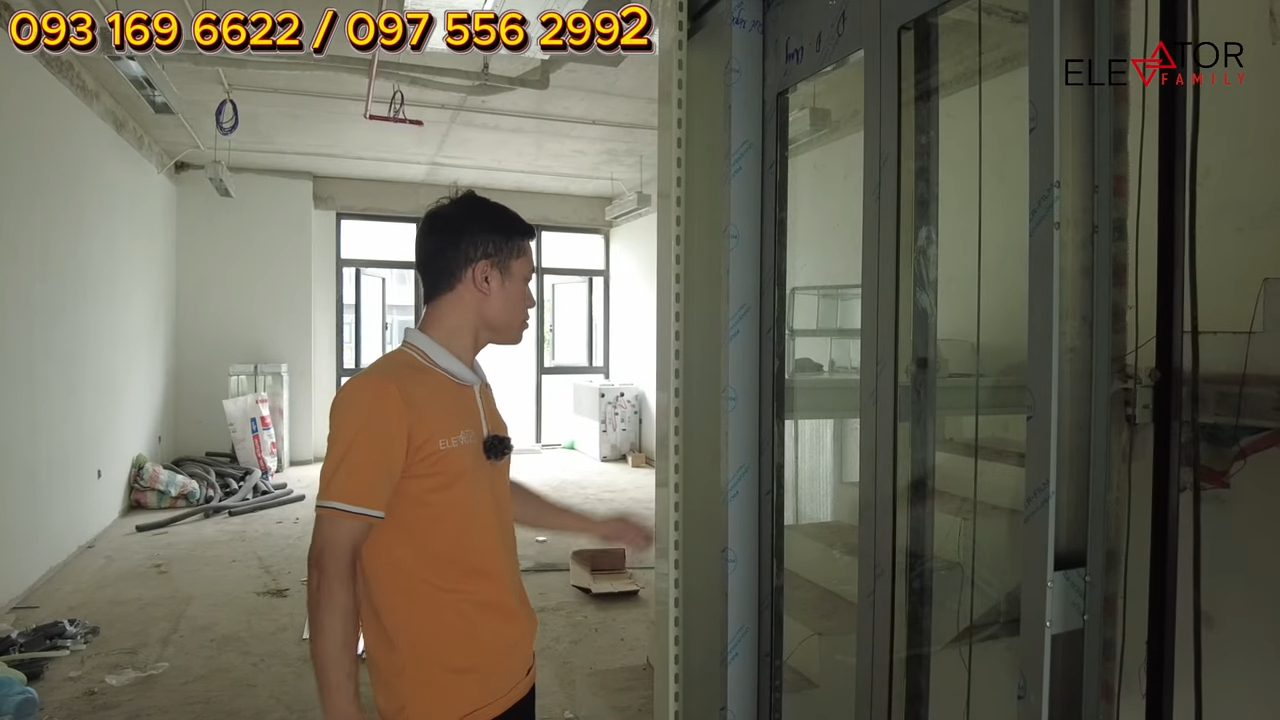

Ở phía trên đây là puly (buly) dẫn cáp của hệ thống thang máy. Thang máy kính 450kg sử dụng 4 sợi cáp tải đường kính 8mm. Với tải trọng 450kg, chỉ cần 4 sợi cáp là đã đạt tiêu chuẩn an toàn. Thực tế một sợi cáp có thể chịu tải tới khoảng 3 tấn, vì vậy hệ thống cáp luôn có hệ số an toàn rất cao. Trong một thang máy sẽ có hai hệ dây cáp chính: Một là cáp của cabin. Hai là cáp của đối trọng. Để cabin và đối trọng vận hành ổn định, hệ thống sẽ có thêm bộ dẫn hướng (shoe) kẹp vào ray dẫn hướng. Bộ phận giúp giữ cabin chạy thẳng, không rung lắc và di chuyển êm ái hơn. Ở các tầng khác, cấu trúc cơ bản của hố thang cũng giống nhau, tuy nhiên có một điểm mà em muốn lưu ý với mọi người. Khi hoàn thiện nội thất, đặc biệt là lát đá khu vực trước cửa thang, tốt nhất nên để đơn vị thang máy lắp xong khung cửa trước, sau đó mới cắt đá theo kích thước khung. Nếu lát đá trước quá sớm, khi lắp cửa thang máy sẽ phải cắt lại đá vừa khó thi công vừa dễ sứt mẻ bề mặt đá, đặc biệt với những loại đá đắt tiền.



---

Lựa chọn cửa thang, động cơ và hoàn thiện nội thất thang máy

Đối với cửa thang máy, khách hàng cũng có thể lựa chọn hai loại chính:

• Một là cửa inox kín.
• Hai là cửa kính.

Nếu khách hàng muốn riêng tư, có thể chọn cửa inox. Tuy nhiên với thang máy kính, nếu sử dụng cửa kính thì tổng thể sẽ đồng bộ và đẹp hơn rất nhiều. Nhược điểm duy nhất là chi phí sẽ cao hơn so với cửa inox thông thường. Ngoài ra, thang máy còn có một thông số quan trọng là tỷ số truyền động, thường là 2:1. Với thang tải trọng 450kg, khách hàng có thể lựa chọn động cơ công suất từ 3.2kW đến 4.2kW. Động cơ 3.2kW là mức công suất phù hợp cho tải trọng 450kg. Nếu sử dụng động cơ 4.2kW, thì động cơ có thể kéo được tải trọng lớn hơn, khoảng 630kg trở lên.

Về phần nội thất, khung thép và vật liệu inox của vật liệu cơ khí có nhiều màu sắc để lựa chọn như inox gương trắng, vàng, vàng hồng hoặc inox đen. Tại công trình, gia chủ sử dụng tông nội thất sáng và màu trắng, vì vậy bên em cũng lựa chọn khung thép sơn trắng để tạo sự đồng bộ với không gian nội thất của ngôi nhà. Hiện tại các tấm inox vẫn đang được bọc lớp nilon bảo vệ, vì công trình đang trong lúc hoàn thiện. Khi bàn giao cho khách hàng, bên em sẽ bóc toàn bộ lớp bảo vệ, vệ sinh kính và nội thất thang máy, đảm bảo khi gia đình nhận nhà thì thang máy sạch sẽ và hoàn thiện nhất. Với hố thang 1,7m x 1,7m, sau khi lắp khung thép và hoàn thiện kết cấu, kích thước cabìn thực tế sẽ khoảng rộng 1,2m và sâu 1,1m. Đây là kích thước khá thoải mái cho một thang máy 450kg.
