Thang máy gia đình khung thép kính 350kg

Mô tả tổng quan công trình nhà ống mặt tiền 4,5m – sâu 19m

Công trình nhà ống diện tích khoảng 85m², bố cục gồm phòng phía trước, khu lõi thang bộ kết hợp thang máy, phía sau là phòng sinh hoạt. Khu vực lắp đặt dùng kết cấu thang máy khung thép vách kính tải trọng 350kg, đặt giữa lõi thang bộ.

Kích thước hố thang máy thiết kế khoảng 1,6m x 1,5m. Cabin sử dụng kích thước 1,1m x 0,9m, cửa tầng 600–700mm, cho phép mang đồ gia đình như mâm cơm, máy giặt cỡ nhỏ, vật dụng sinh hoạt cơ bản.

Thang bộ thiết kế bản rộng khoảng 900mm, phía trước có sảnh khoảng 1,8m.

Giải pháp cải tạo cắt bậc thang bộ tạo hố thang máy

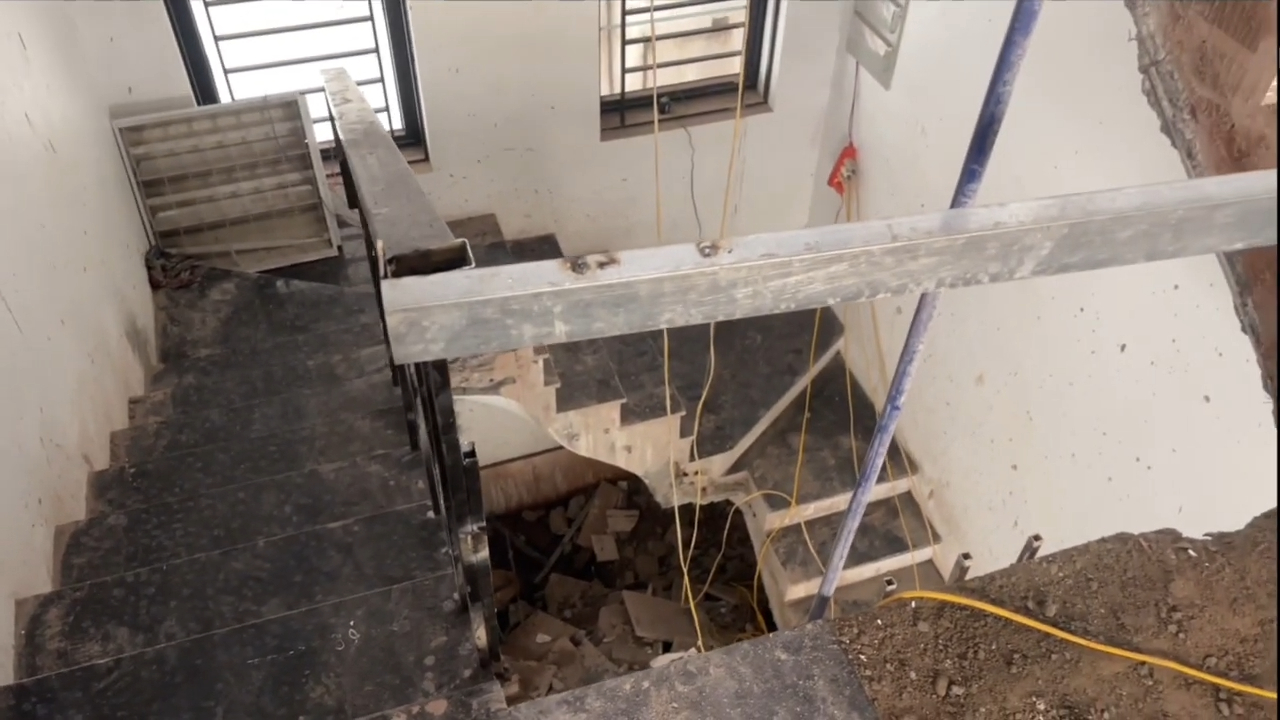

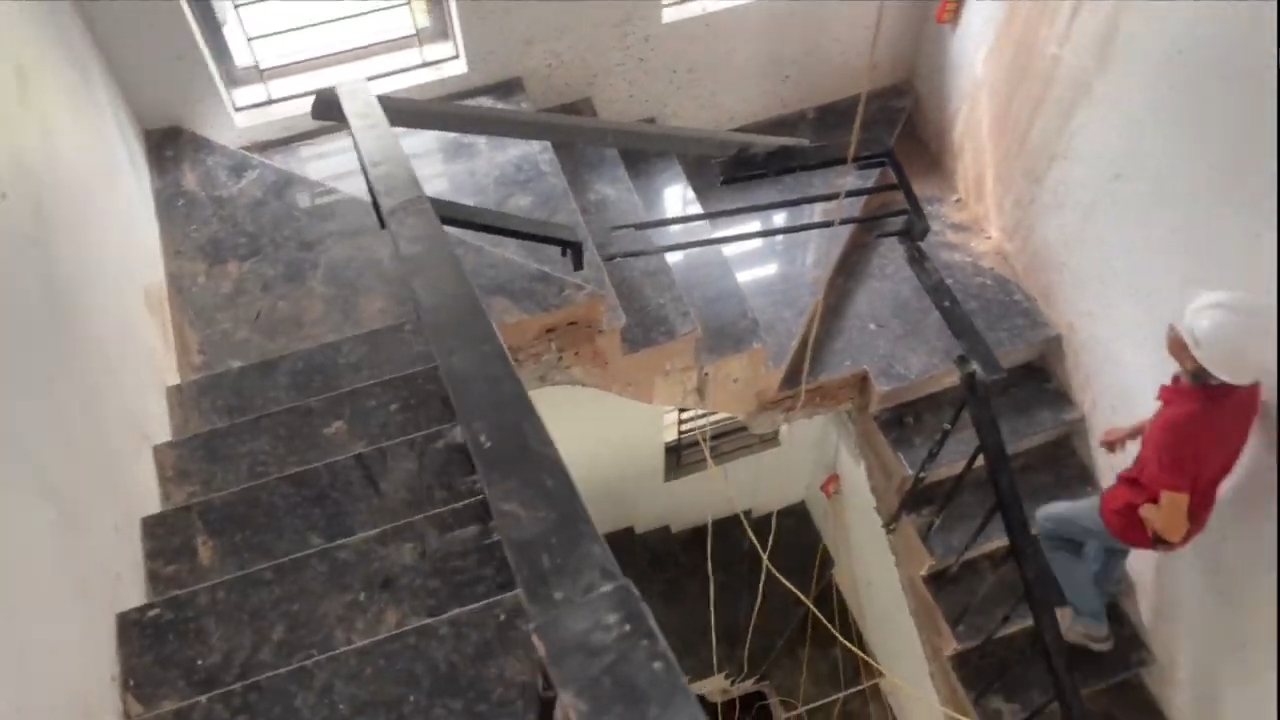

Trong công trình cải tạo, phần thang bộ cũ được xử lý cắt mở để tạo không gian đặt giếng thang máy. Tổng chiều ngang khu vực khoảng 2,7m, chiều sâu hơn 3m.

Phương án bố trí hố thang:

• Chiều ngang hố thang: 1,3m
• Chiều sâu hố thang: 1,8m
• Tải trọng cabin: 350kg
• Sức chứa: 4–5 người

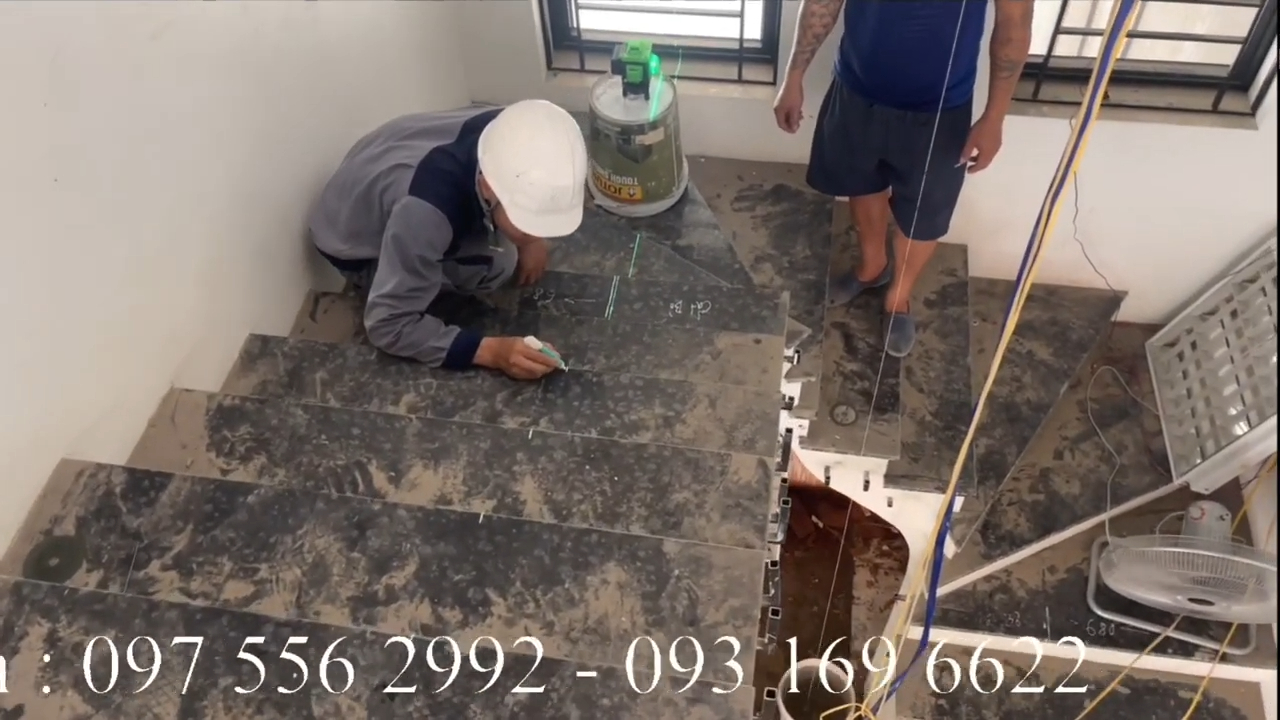

Quá trình cắt bậc thang được thực hiện bằng lưỡi cắt bản lớn, độ sâu cắt khoảng 15–20cm, chừa lại lớp liên kết khoảng 1cm để xử lý tách thủ công, tránh ảnh hưởng kết cấu tổng thể. Bề mặt đá cũ được giữ lại tối đa, hạn chế vỡ cạnh, giữ nguyên lớp ốp hoàn thiện.

Thời gian xử lý cắt và tạo hố thang trung bình khoảng 2 ngày, dọn dẹp khoảng nửa ngày.

Kết cấu khung thép kính thay tường bê tông truyền thống

Giải pháp khung thép kính thay cho tường gạch và cột bê tông giúp giảm chiếm dụng không gian, tăng độ thoáng và tăng ánh sáng tự nhiên cho khu vực lõi thang.

Khung thép được gia công chịu lực tương đương cột và dầm bê tông, dùng làm điểm treo dẫn hướng cabin, cửa tầng và cabin di chuyển.

Kính sử dụng loại kính an toàn 2 lớp, có lớp film ở giữa. Khi chịu tác động mạnh, kính bám giữ tại chỗ, hạn chế vỡ rơi. Màu kính phổ biến là xám khói hoặc ghi nhạt, tạo độ riêng tư nhưng vẫn giữ khả năng quan sát.

Cabin, cửa tầng và tay vịn

Cabin thiết kế kính hai bên, tay vịn dạng dẹt giúp tiết kiệm diện tích. Cửa tầng khung inox kết hợp kính, trong đó inox giữ vai trò chịu lực, kính tạo độ thoáng nhìn.

Mỗi tầng có cụm cửa độc lập, khóa liên động, tránh mở sai trạng thái.

Tốc độ di chuyển cabin khoảng 0,8 m/s, có thể điều chỉnh theo nhu cầu sử dụng.

Cụm kéo cabin và chi tiết kỹ thuật phía trên giếng thang

• Cụm cáp kéo cabin sử dụng 4 sợi cáp thép phi 8mm, cấu trúc 8×19 sợi, lõi đay tẩm dầu giúp giảm ma sát, tăng tuổi thọ khi làm việc lâu dài.
• Cụm puly kích thước khoảng 400, kết hợp motor kéo và bộ điều khiển đặt phía trên.
• Chiều cao OH thiết kế khoảng 3,6m, phần pit âm khoảng 1,4m. Khoảng không phía trên giúp đặt cụm máy và tăng độ ổn định khi cabin di chuyển.
• Cửa tầng chỉ mở khi cabin đồng mức tầng. Có cảm biến dọc cửa cabin giúp phát hiện vật cản, khi có vật cản cửa tự dừng và phát tín hiệu cảnh báo.
• Mỗi cửa tầng chỉ hoạt động khi khóa liên động đạt trạng thái an toàn, tránh mở tự do từ bên ngoài.

Tầng sử dụng, cửa vệ sinh và hoàn thiện công trình

Tầng trên cùng bố trí thêm cửa phục vụ vệ sinh cabin, chỉ mở từ bên trong khi ngắt nguồn hoạt động. Giải pháp giúp vệ sinh khu vực cabin thuận tiện.

Phần hoàn thiện bao gồm trần giả tích hợp đèn âm trần, đèn trang trí, bảng gọi tầng 4 nút, chuông, liên lạc nội bộ, hiển thị tải trọng 350kg.

Lộ trình thi công tổng thể

• Cắt bậc thang tạo hố: khoảng 2–5 ngày
• Lắp khung thép: khoảng 2 ngày
• Lắp cabin và cửa: khoảng 7–10 ngày
• Đi dây điện, căn chỉnh: khoảng 2 ngày
• Lắp kính hoàn thiện: khoảng 5 ngày
• Kiểm định và bàn giao: sau lúc hoàn thiện tổng thể

Tổng thời gian triển khai khoảng 20 ngày.

Giải pháp thang máy khung thép kính giúp tận dụng lõi thang bộ cũ, giữ lại phần đá hoàn thiện, giảm phá dỡ, tăng tiện ích di chuyển cho người cao tuổi và sinh hoạt gia đình nhiều tầng.

Không gian sau cải tạo vừa giữ được kiến trúc cũ, vừa bổ sung chức năng di chuyển thẳng đứng trong nhà, phù hợp nhà ống diện tích hạn chế.
