Thang máy khung thép vách kính 450kg 6 tầng tại Long Biên

Thông số công trình

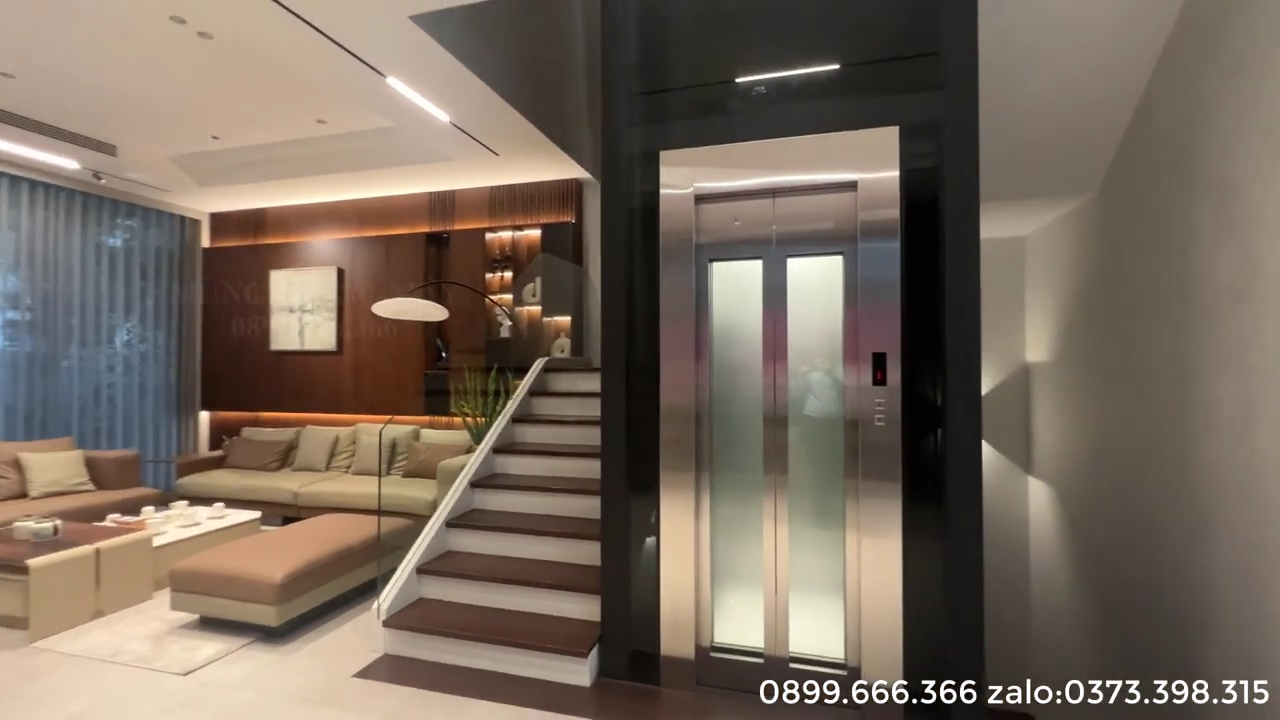

Hôm nay em chia sẻ với anh chị một mẫu thang máy gia đình khung thép vách kính tải trọng 450kg với kích thước phủ bì rộng 2m, sâu 1m. Cabin thang máy rộng 1,25m, sâu 1,05m. Đối trọng đặt bên hông, cửa tầng và cửa cabin rộng 80cm, cao 2,1m.

Với thiết kế này, thang máy gia đình 450kg có thể phục vụ khoảng 6 – 7 người và thuận tiện khi vận chuyển đồ đạc trong nhà. Những vật dụng có kích thước lớn như tủ lạnh 4 cánh dung tích khoảng 500 lít vẫn có thể đưa vào cabin để vận chuyển giữa các tầng.

Thiết kế nhà

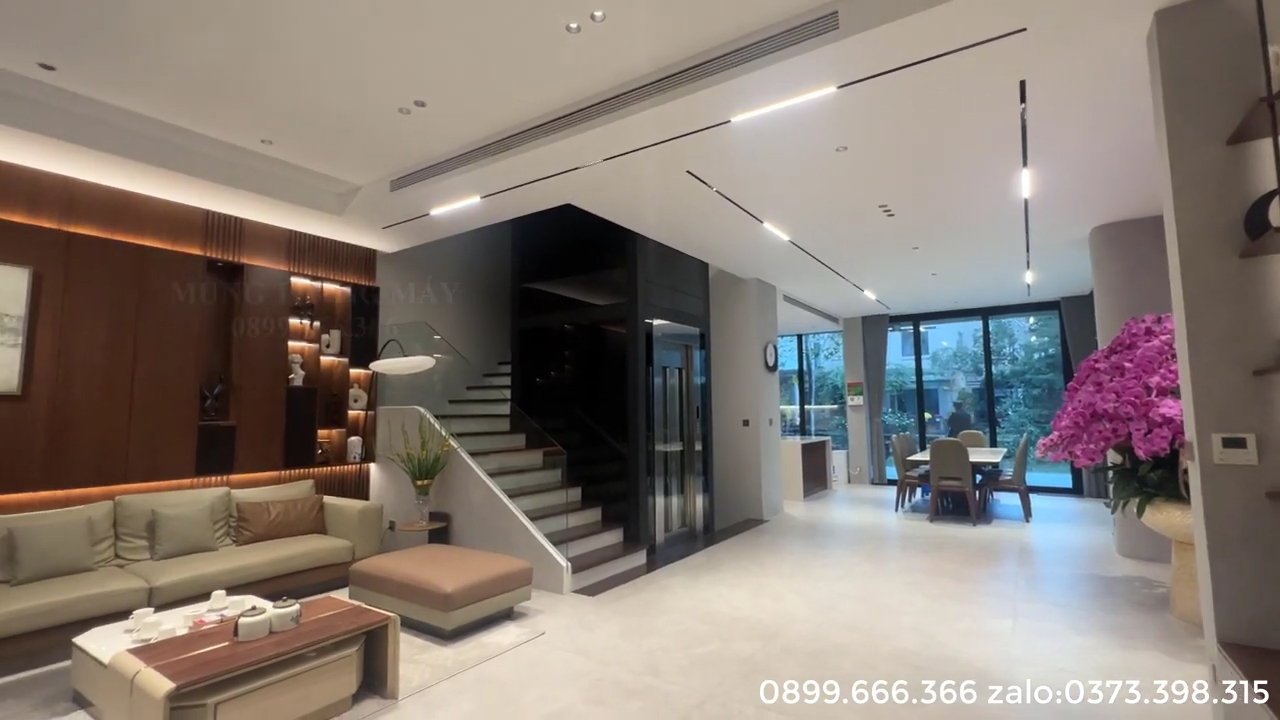

Công trình là căn biệt thự song lập với 3 mặt thoáng và khu vực sân vườn riêng. Chủ nhà bố trí cầu thang bộ phía sau khu vực giếng trời để tối ưu không gian sinh hoạt, còn việc di chuyển hằng ngày chủ yếu sử dụng thang máy.

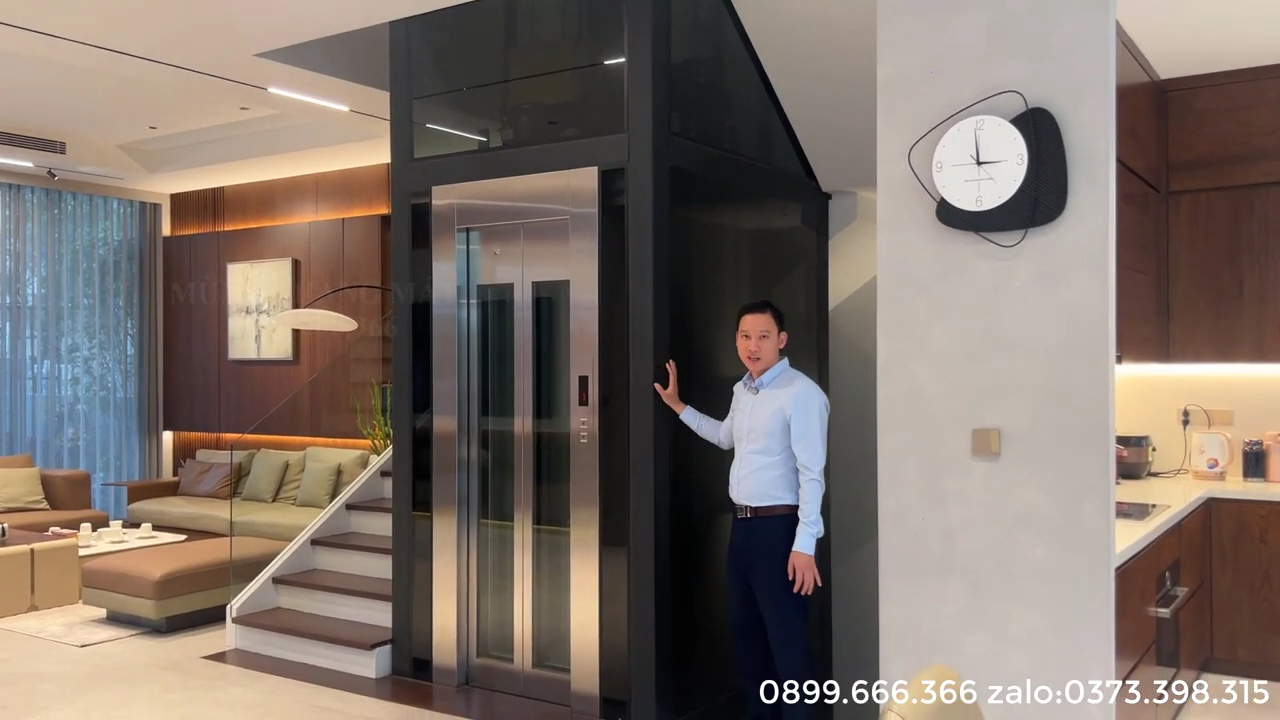

Toàn bộ khu vực xung quanh thang máy được ốp đá nhập khẩu Hy Lạp. Riêng phần đá ốp của công trình đã có chi phí khá lớn. Chủ nhà lựa chọn kết hợp vật liệu đá cùng thang máy kính nhằm tạo sự đồng bộ với phong cách nội thất tổng thể.

Ưu điểm khung thép

So với hố thang xây bằng bê tông và tường gạch, kết cấu thang máy khung thép vách kính tiết kiệm diện tích hơn đáng kể.

Khung thép chỉ chiếm khoảng 4cm mỗi cạnh, trong khi hố thang xây thường chiếm từ 15 – 20cm mỗi bên, chưa tính phần hoàn thiện bề mặt. Khi hoàn tất cộng thêm lớp đá ốp từ 2 – 5cm, tổng chiều dày hoàn thiện vẫn thấp hơn nhiều so với phương án xây truyền thống.

Đối với những không gian sinh hoạt chung dạng mở như công trình này, tiết kiệm diện tích là một lợi thế rất lớn.

Khung thép được sơn tĩnh điện, có độ bền cao, tiết kiệm diện tích và phù hợp với nhiều dạng công trình. Toàn bộ tải trọng chính từ động cơ, bệ máy, cabin và đối trọng đều được truyền xuống kết cấu bê tông của công trình nên phần khung thép hoàn toàn đáp ứng yêu cầu sử dụng lâu dài.

Thiết kế cabin

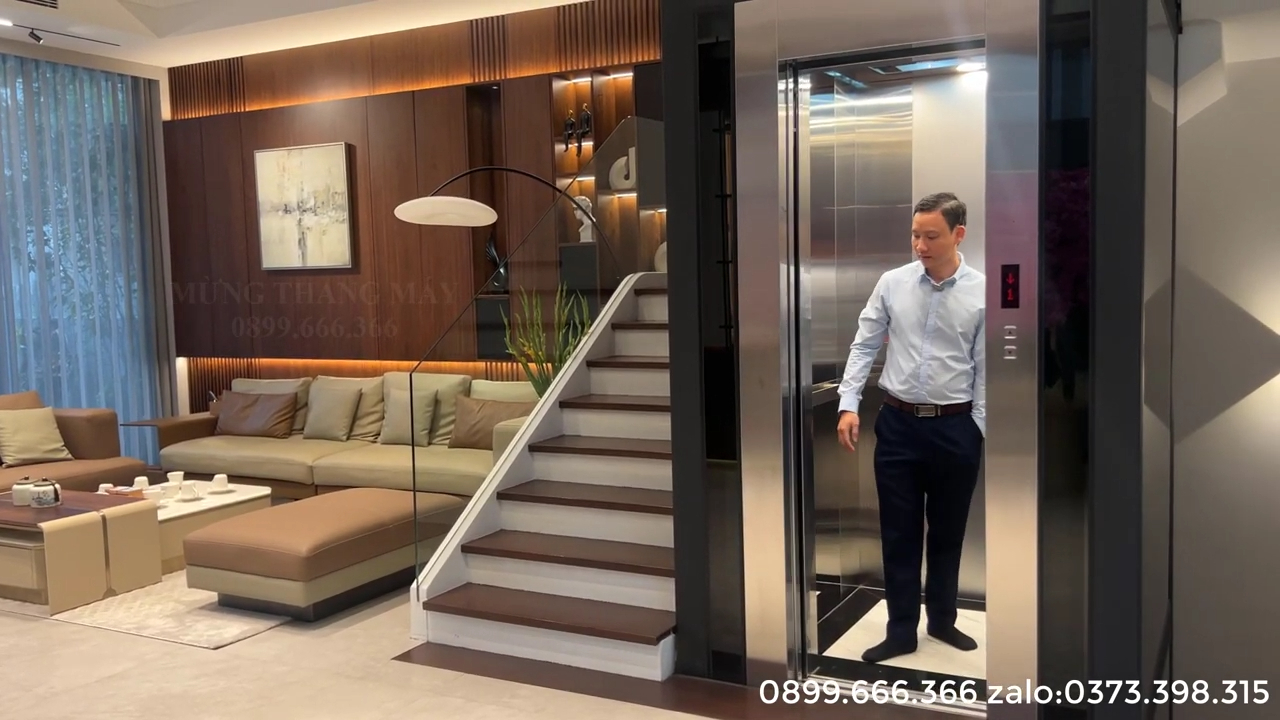

Gia chủ lựa chọn phong cách đơn giản với inox sọc trắng cho cửa tầng và cabin.

Cabin sử dụng inox sọc trắng kết hợp vách sau inox gương trắng nhằm tạo cảm giác rộng rãi hơn. Điểm nhấn đặc biệt của cabin nằm ở phần inox gương đen bố trí một bên vách và kéo dài lên khu vực trần, tạo sự khác biệt nhưng vẫn giữ tổng thể hài hòa.

Hai bên cabin được lắp tay vịn dẹt giúp không gian nhìn chắc chắn và cứng cáp hơn.

Sàn cabin

Sàn cabin sử dụng đá trắng vân mây kết hợp đá đen kim sa. Gia chủ có thể lựa chọn nhiều mẫu đá khác nhau tùy theo phong cách nội thất của công trình.

Trần cabin

Phần trần được hoàn thiện theo thiết kế đơn giản, phù hợp với tổng thể cabin và nhu cầu sử dụng hằng ngày.

Kính màu trà

Cửa cabin sử dụng kính cường lực an toàn màu trà nhạt.

Loại kính này giúp không gian thang máy thoáng hơn, tạo điểm nhấn thẩm mỹ so với các mẫu cabin kín hoàn toàn bằng inox.

Khi cabin dừng đúng tầng, người sử dụng dễ dàng quan sát bên trong. Khi cabin di chuyển sang tầng khác, phần hố thang vẫn tạo cảm giác nhẹ nhàng, không gây cảm giác nặng nề như các bề mặt inox đặc.

Mặt gọi tầng

Mặt gọi tầng sử dụng inox sọc trắng kết hợp màn hình hiển thị vị trí tầng và chiều di chuyển.

Hệ thống hiển thị có thể lựa chọn nhiều màu sắc khác nhau như đỏ, trắng, xanh hoặc các kiểu hiển thị đồ họa khác nhau.

Nút bấm cũng có nhiều kiểu dáng như nút vuông, nút tròn hoặc dạng bán nguyệt để phù hợp với từng phong cách thiết kế.

Quạt thông gió

Phía trên cabin được bố trí quạt thông gió nhằm lưu thông không khí giữa hố thang và cabin.

Thời gian hoạt động của quạt có thể cài đặt theo nhu cầu thực tế như 30 giây, 1 phút hoặc 2 phút hậu quá trình người sử dụng rời cabin.

Cách bố trí này giúp không gian bên trong luôn thông thoáng, hạn chế cảm giác bí và giảm mùi tồn đọng trong cabin.

Khóa thang máy

Cabin được trang bị bộ khóa gồm 3 phương thức sử dụng:

• Vân tay.
• Thẻ từ.
• Mật khẩu.

Trong thực tế, phương án sử dụng vân tay thường thuận tiện nhất vì không cần mang theo thêm thiết bị bên người.

Ngoài ra cabin còn có bộ đàm nội bộ, chuông báo và điện thoại liên lạc với bên ngoài.

Chức năng cửa

Cabin có nút mở cửa nhanh và đóng cửa nhanh để thuận tiện khi sử dụng.

Bên cạnh đó còn có chức năng giữ cửa bằng khóa chuyên dụng, phù hợp khi vận chuyển đồ đạc hoặc cần chờ nhiều người cùng vào cabin.

Trong điều kiện sử dụng thông thường, người dùng chỉ cần đưa tay vào vùng cảm biến cửa để giữ cửa mở.

Cảm biến cửa

Hệ thống cảm biến cửa được lắp dọc từ gần sàn cabin lên khoảng 2m.

Khi có người hoặc vật cản xuất hiện trong vùng cảm biến, cửa sẽ không đóng lại. Chỉ khi vật cản rời khỏi khu vực cảm biến, cửa mới tiếp tục hoạt động bình thường.

Giải pháp này giúp tăng độ an toàn cho trẻ nhỏ, người lớn tuổi và trong quá trình vận chuyển đồ đạc.

Vệ sinh kính

Đối với thang máy khung thép vách kính, việc vệ sinh mặt kính bên trong hoàn toàn có thể thực hiện được.

Kỹ thuật viên có thể mở cửa tầng, đưa thang về chế độ bảo trì và điều khiển cabin dừng tại từng vị trí để vệ sinh hoặc kiểm tra các hạng mục bên trong hố thang.

Thiết bị hố thang

Bên trong hố thang có nhiều bộ phận quan trọng.

Tủ điều khiển cabin

Tủ trung gian nhận tín hiệu từ tủ điều khiển chính trên phòng máy thông qua dây cáp dẹt chuyên dụng.

Tủ này cấp nguồn và tín hiệu cho:

• Động cơ cửa cabin.
• Biến tần cửa.
• Đèn chiếu sáng.
• Quạt thông gió.
• Cảm biến cửa.
• Màn hình hiển thị.
• Các thiết bị điện trong cabin.

Ray dẫn hướng

Ray dẫn hướng được lắp ngay khi hoàn tất hoàn thiện khung thép.

Cabin và đối trọng di chuyển theo ray dẫn hướng để bảo đảm chuyển động ổn định, dừng tầng chính xác và giảm rung lắc.

Cáp tải

Thang sử dụng 4 sợi cáp tải phi 8.

Động cơ kéo của công trình là động cơ Montanari MGX75 công suất 4,1kW xuất xứ Italy.

Cáp tải được tẩm dầu từ nhà sản xuất nên không cần bôi thêm mỡ hoặc dầu bên ngoài. Sau nhiều năm sử dụng, khi cáp xuất hiện dấu hiệu hao mòn hoặc han gỉ thì nên thay thế để bảo đảm an toàn.

Bộ dừng tầng

Lá cờ dừng tầng giúp cabin xác định chính xác vị trí dừng tại từng tầng, kể cả khi chiều cao các tầng trong công trình không giống nhau.

Cửa tầng

Mỗi tầng đều có một bộ cửa tầng riêng biệt.

Cửa cabin sẽ di chuyển theo cabin, còn cửa tầng được cố định tại từng tầng.

Khi cabin đến đúng vị trí, cửa cabin và cửa tầng sẽ mở đồng thời để người sử dụng ra vào.

Cửa tầng được trang bị tiếp điểm cơ khí và tiếp điểm điện an toàn nhằm bảo đảm chỉ khi tất cả cửa đóng kín thì thang máy mới hoạt động.

Phòng máy

Phòng máy là nơi đặt toàn bộ thiết bị chính của thang máy.

Các hạng mục gồm:

• Động cơ Montanari MGX75 Italy.
• Tủ điều khiển Malaysia.
• Tủ cứu hộ ARD.
• Bệ máy thép.
• Bộ hạn chế vượt tốc.
• Hệ thống cáp tải.

Chiều cao phòng máy thường được ưu tiên từ khoảng 1,2m đến 1,4m trở lên để thuận tiện cho bảo trì và kiểm tra thiết bị.

Tủ điều khiển

Tủ điều khiển tích hợp bo điều khiển và biến tần trên cùng một hệ thống.

Đây là bộ phận điều khiển toàn bộ hoạt động của thang máy, từ nhận lệnh gọi tầng đến kiểm soát động cơ để cabin vận hành êm ái và chính xác.

Ngoài ra tủ còn có:

• Bộ chuyển nguồn.
• Thiết bị bảo vệ pha.
• Automat.
• Cầu đấu điện.
• Tủ cứu hộ ARD.
• Điện trở xả.

Cứu hộ mất điện

Khi mất điện lưới đột ngột, hệ thống cứu hộ ARD sẽ tự động hoạt động.

Sau khoảng 10 – 15 giây, nguồn điện từ bộ cứu hộ sẽ cấp cho thang máy để đưa cabin về tầng gần nhất.

Nếu cabin nhẹ hơn đối trọng, cabin sẽ di chuyển lên. Nếu cabin nặng hơn đối trọng, cabin sẽ di chuyển xuống. Hệ thống sẽ lựa chọn chiều di chuyển phù hợp nhằm tiêu thụ ít điện năng nhất.

Khi cabin dừng đúng tầng, cửa cabin và cửa tầng sẽ tự động mở để người bên trong ra ngoài an toàn.

Đó là toàn bộ chia sẻ về mẫu thang máy gia đình khung thép vách kính 450kg, 6 tầng tại Long Biên, Hà Nội, từ thiết kế thực tế, cấu tạo hố thang, cabin, cửa tầng, phòng máy cho đến chức năng cứu hộ khi mất điện.
