Thang máy kính 450 kg giữa lòng thang bộ cho nhà 65 m² tại Hà Nội

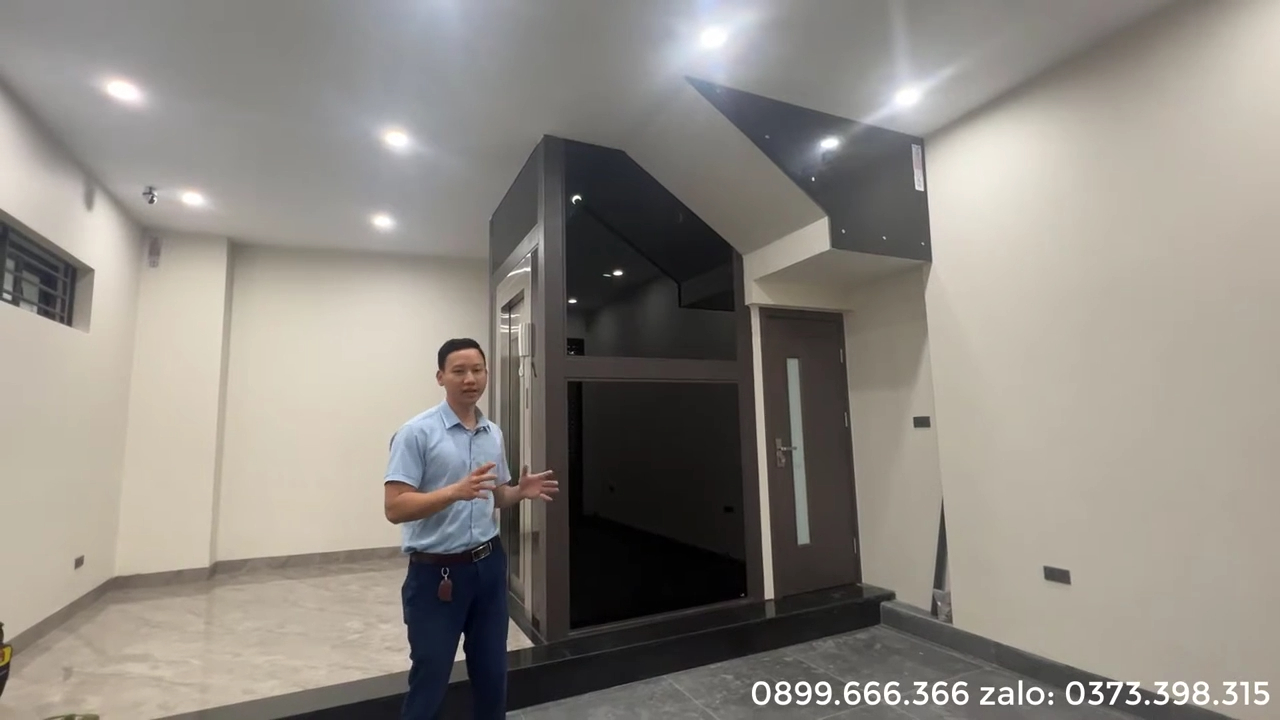

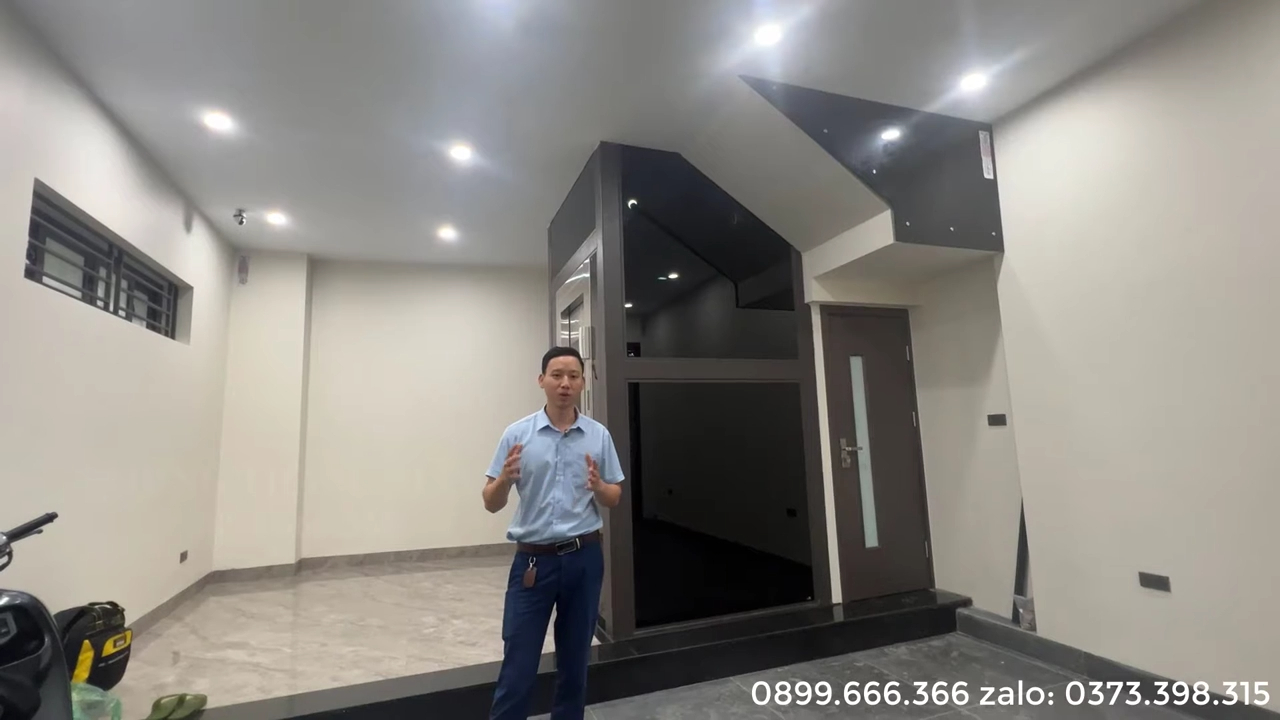

Mẫu thang máy kính 450 kg lắp đặt cho công trình nhà ở 65 m² tại Hà Nội. Mẫu thang máy gia đình đặt giữa lòng thang bộ, mặt ngoài ốp inox gương vàng tạo điểm nhấn nổi bật cho không gian.

Với thang máy 450 kg, theo kinh nghiệm thực tế, nhà có diện tích từ 60 đến 100 m² nên bố trí kích thước tải trọng như vậy để đi lại và di chuyển đồ đạc thuận lợi. Đối với nhà khoảng 50 đến 60 m², mỗi tầng chỉ bố trí 1 phòng thì tải trọng 450 kg cũng khá hợp lý.

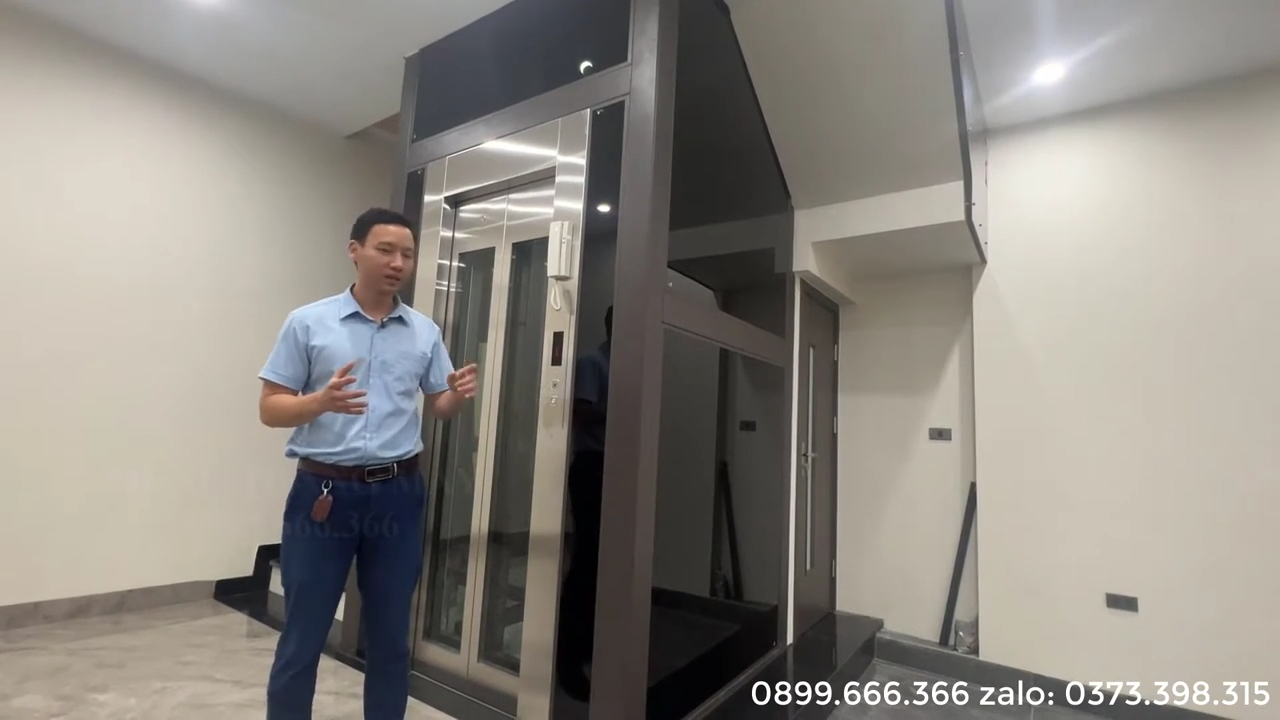

Kết cấu khung thép và kính cường lực

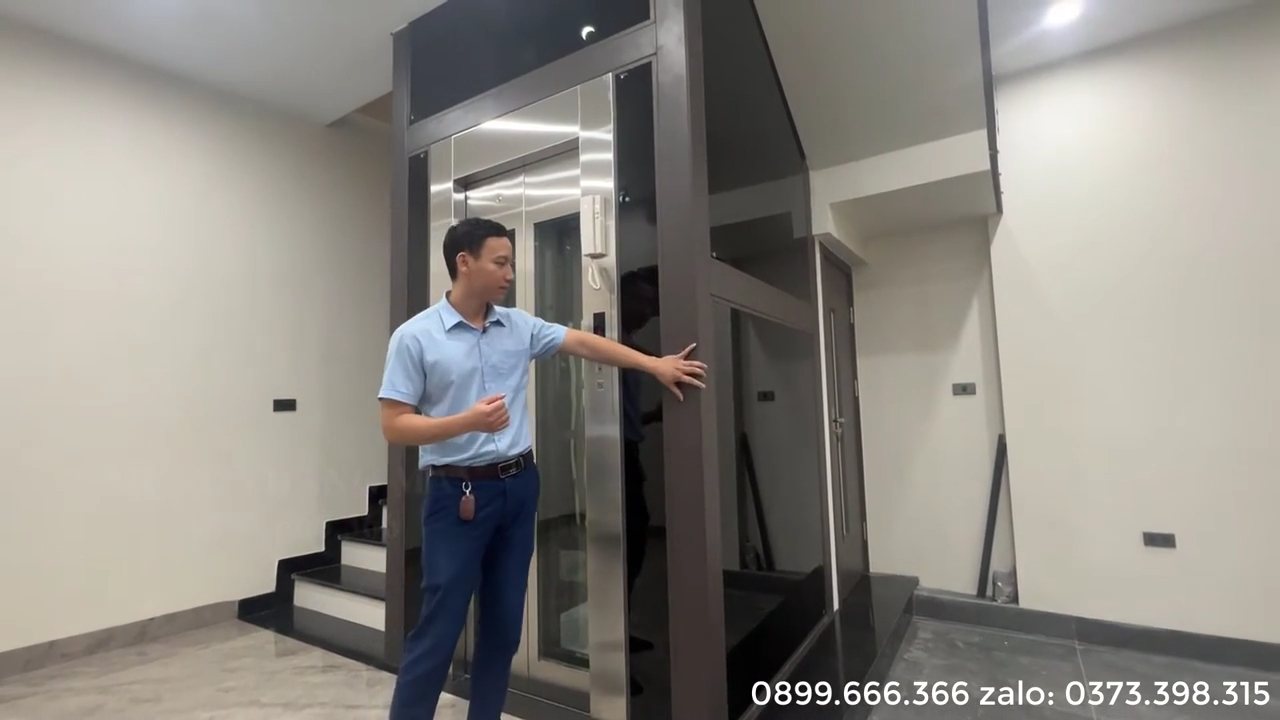

Phần bao quanh giếng thang gồm khung thép sơn tĩnh điện liên kết bằng bu lông, kết hợp kính cường lực. Cabin và cửa thang sử dụng inox với tỷ lệ rất lớn.

Khung thép sơn tĩnh điện có 2 loại gồm sơn trong nhà và sơn ngoài trời. Sơn trong nhà có chi phí thấp hơn, còn sơn ngoài trời có tuổi thọ cao hơn khi tiếp xúc môi trường bên ngoài.

Mặt trước thang máy từ tầng 1 đến tầng 5 đều ốp inox gương vàng. So với phương án chỉ dùng kính thông thường, inox gương vàng tạo giá trị thẩm mỹ cao hơn và tạo hiệu ứng phản chiếu giống bề mặt gương.

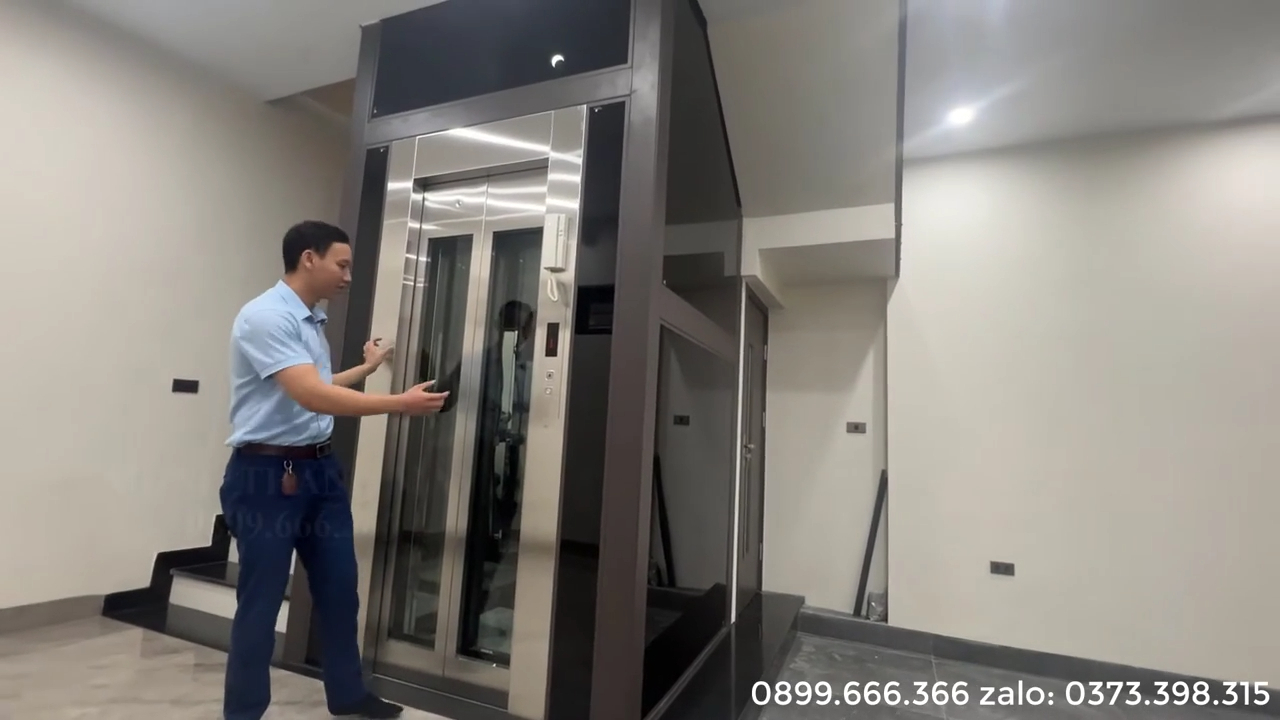

Cửa tầng và khu vực trước cửa thang

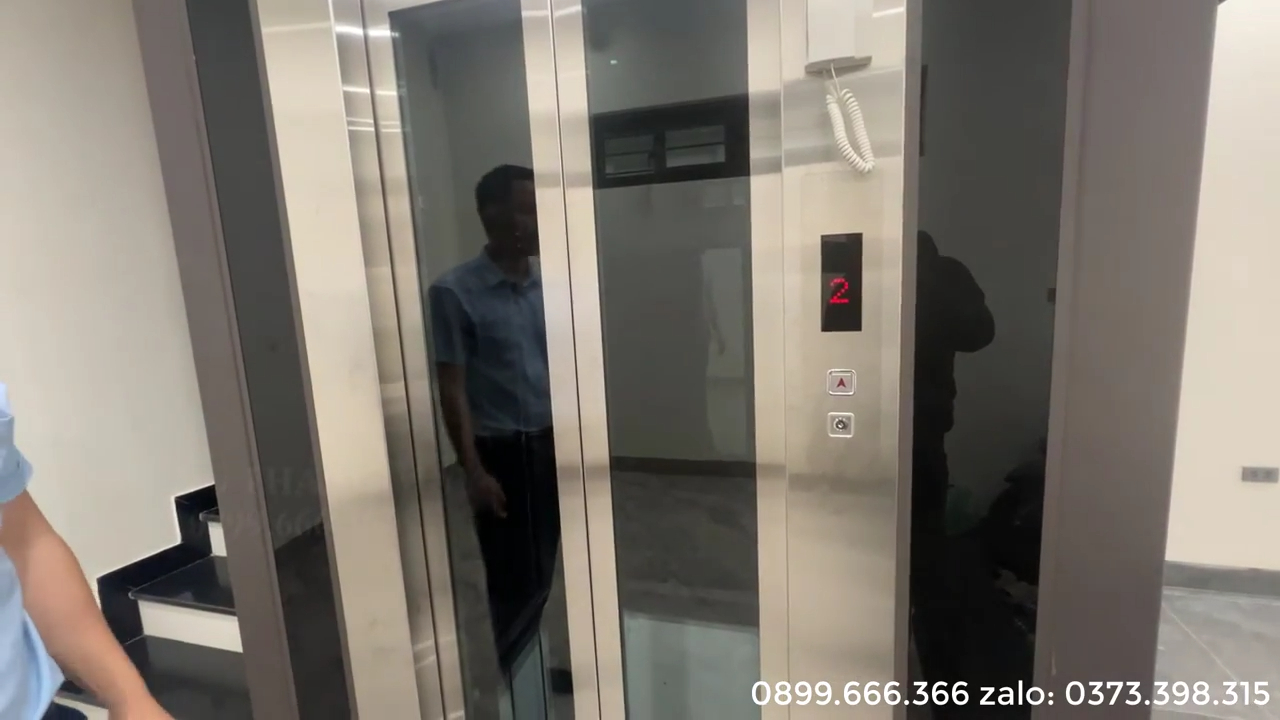

Cửa tầng sử dụng inox gương vàng hoa văn. Nút gọi tầng màu vàng trắng, màn hình hiển thị LCD đơn sắc.

Khu vực sàn trước cửa thang nên hoàn thiện sau cùng để tạo đường nối liền mạch. Cửa tầng âm vào khoảng 7 cm nên khi hoàn thiện đá sau cùng sẽ tạo cảm giác đẹp mắt hơn. Nếu ốp đá trước thường xuất hiện các vị trí tiếp giáp chưa thật cân đối.

Nội thất cabin thang máy

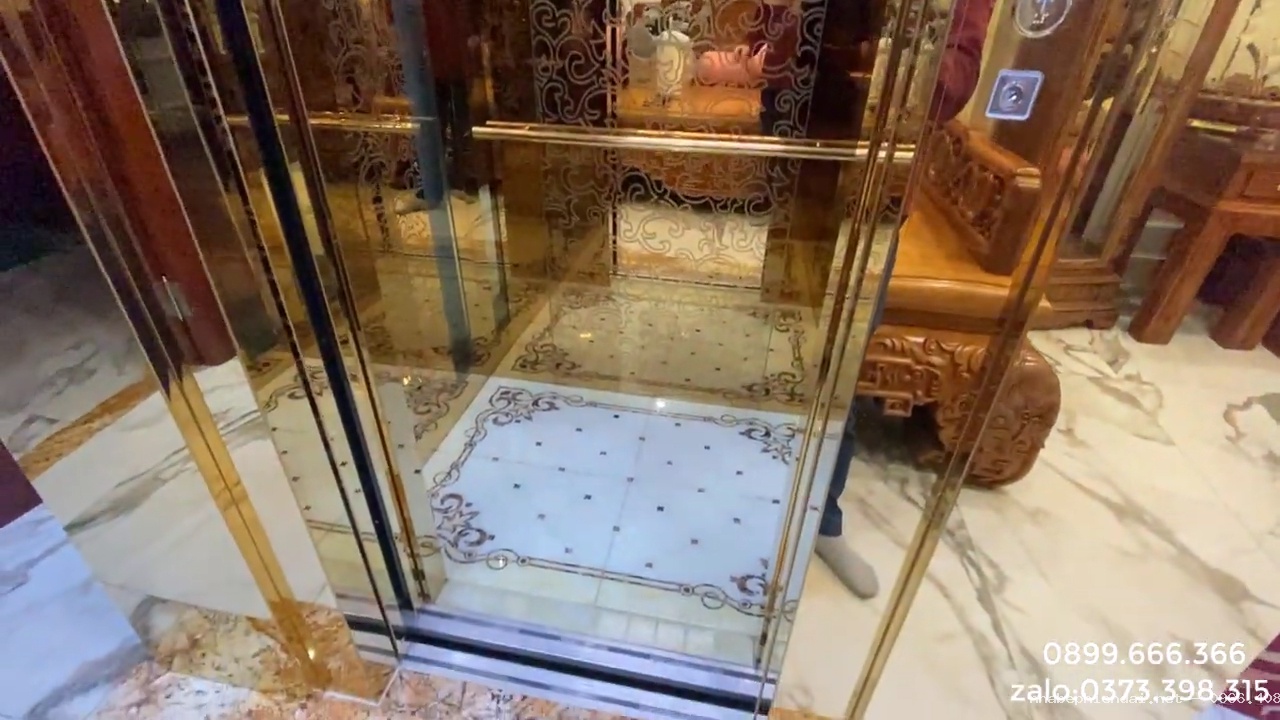

Bên trong cabin sử dụng sàn đá kết hợp kính cường lực. Trần cabin bố trí họa tiết trang trí đồng bộ với tổng thể thang máy.

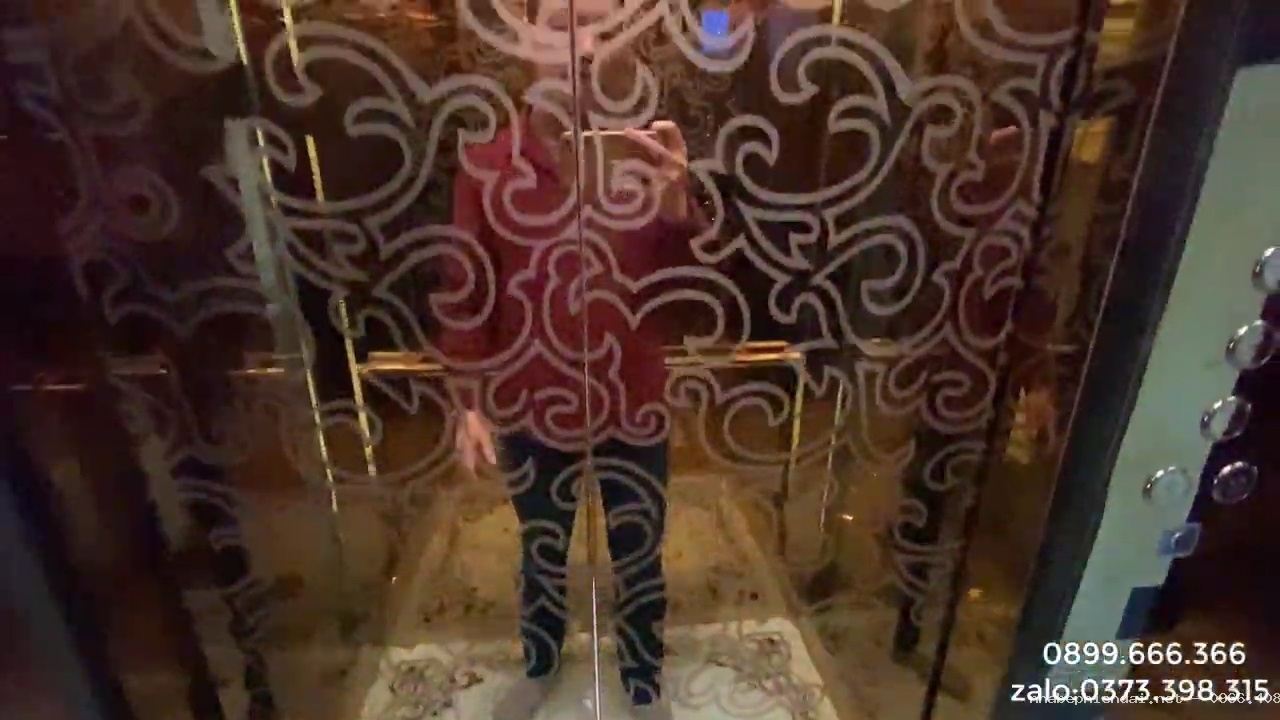

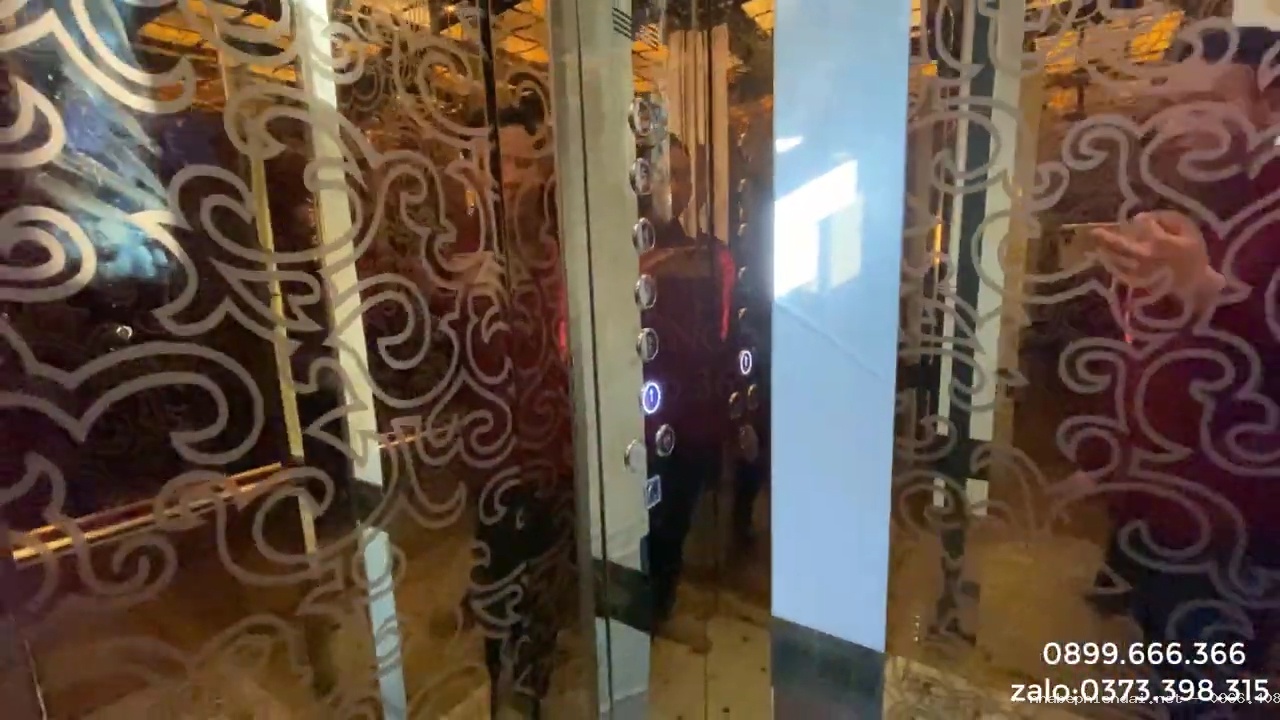

Vách sau, 2 vách hông, cửa tầng và cửa cabin đều dùng inox gương vàng ăn mòn hoa văn. Các đường nét màu trắng trên bề mặt được tạo bằng kỹ thuật ăn mòn inox.

Gia chủ cũng có thể chọn phương án chỉ làm hoa văn ở vách sau và dùng kính cho vách hông. Tuy nhiên công trình lựa chọn đồng bộ toàn bộ inox gương vàng hoa văn để tạo dấu ấn riêng.

Bảng điều khiển cabin

Cabin sử dụng màn hình LCD đơn sắc. Bảng điều khiển gồm nút mở cửa nhanh, đóng cửa nhanh, nút giữ cửa, chuông báo và 5 nút gọi tầng tương ứng 5 tầng.

Bên trong cabin cũng có thể lắp thêm bộ thẻ từ theo nhu cầu quản lý ra vào.

Tốc độ di chuyển

Thang máy gia đình 450 kg sử dụng tốc độ tiêu chuẩn 1 m/s. Ngoài mức mặc định, tốc độ còn có thể cài đặt từ 0,5 m/s đến 1 m/s để tạo cảm giác di chuyển êm ái hơn.

Tầng 2, tầng 3 và tầng 4 bố trí 2 nút gọi lên xuống. Riêng tầng 1 chỉ có nút đi lên và tầng 5 chỉ có nút đi xuống. Tầng 1 cũng có thể lắp thêm ổ khóa để khóa thang khi không cần dùng.

Cấu tạo phần cơ khí

Cabin và các kết cấu thép bên trong đều sơn tĩnh điện. Các chi tiết liên kết bằng bu lông.

Phía trên cabin lắp động cơ không hộp số. Công trình vẫn bố trí phòng máy để công tác kiểm tra và bảo dưỡng thuận lợi hơn.

Thang máy tải trọng 450 kg có kích thước phủ bì 1,75 m x 1,75 m.

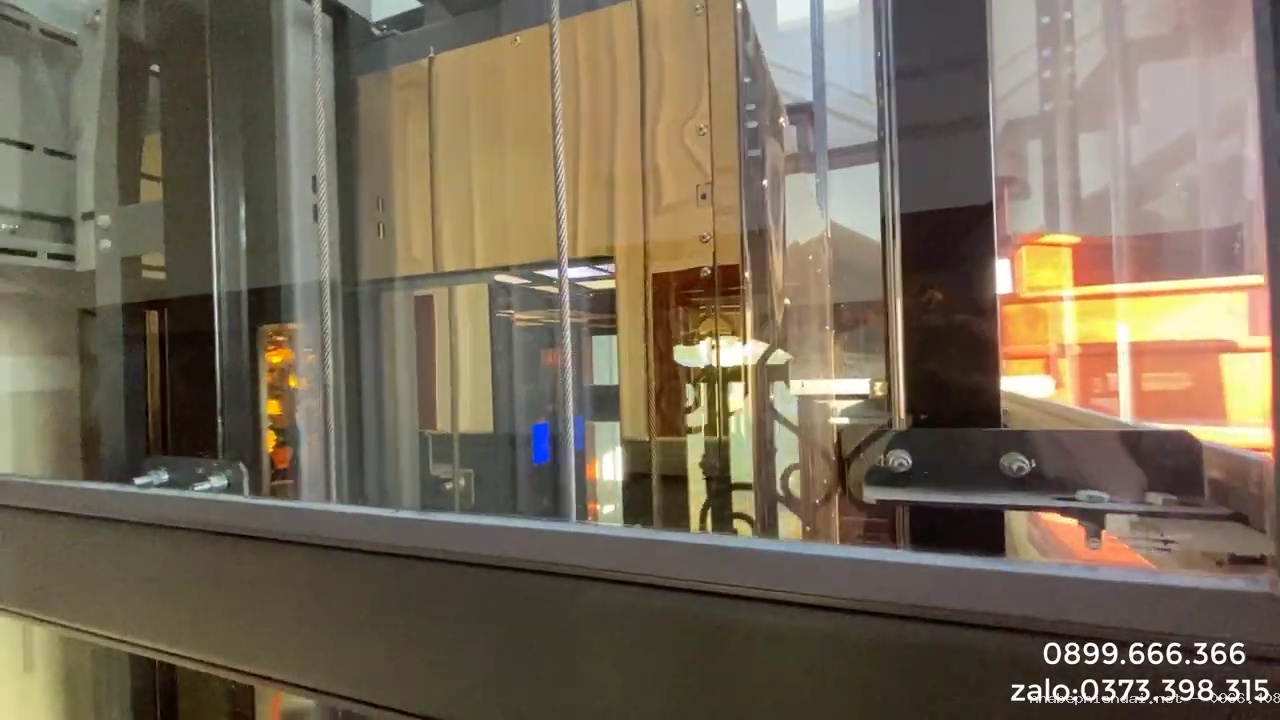

Cơ cấu treo cáp theo tỷ lệ 4:2:1. Quan sát sẽ thấy 4 sợi cáp nâng. Động cơ dùng puly 4 rãnh nên tải trọng khoảng 400 kg đến 450 kg thường dùng cáp phi 8 với 4 sợi cáp.

Ray dẫn hướng và đối trọng

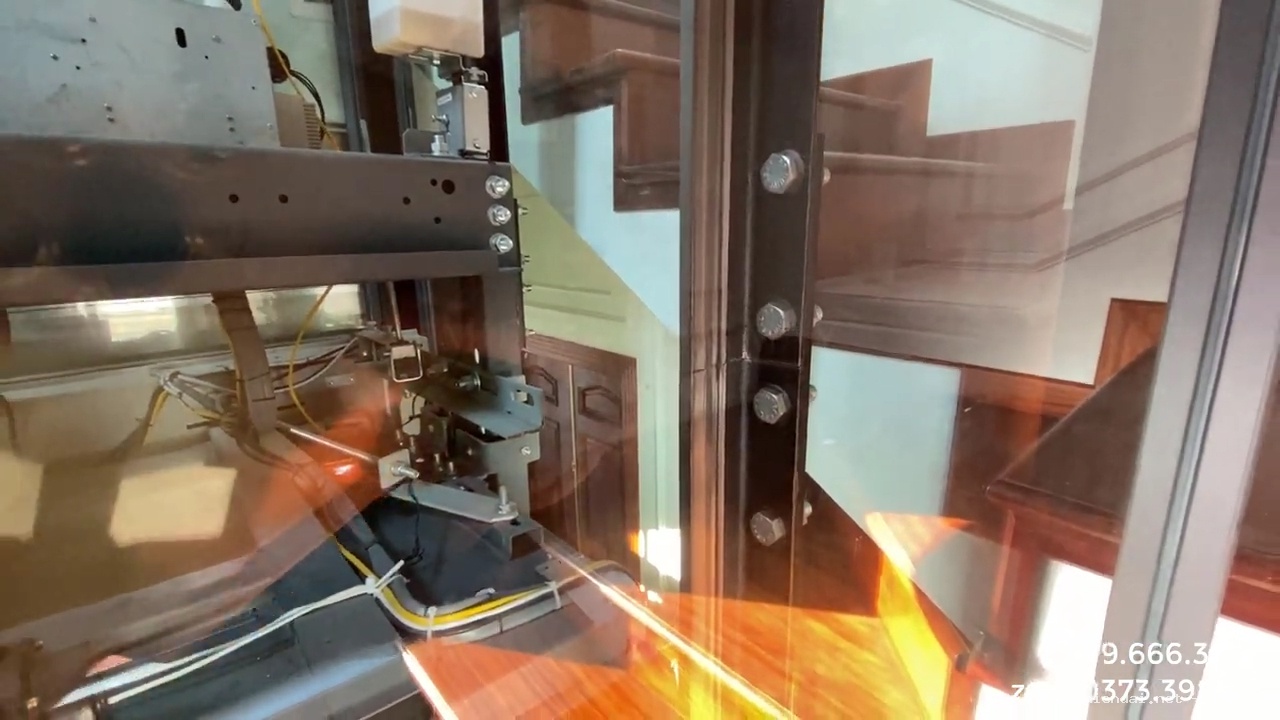

Thang máy dùng ray dẫn hướng cho cabin và đối trọng. Công trình lắp ray T78, kích thước lớn hơn ray T75 nên giá trị cao hơn.

Các đoạn ray ghép nối bằng bản mã và bu lông để tạo độ thẳng đứng. Ray dẫn hướng giữ cabin và đối trọng di chuyển đúng quỹ đạo, giảm rung và giảm tiếng động.

Mặt trước giếng thang có các thanh tăng cứng inox gương vàng dày khoảng 2 đến 3 cm để tăng độ chắc chắn và tính thẩm mỹ.

Cáp điện động và bộ phanh an toàn

Cabin dùng cáp bẹ, còn gọi là cáp động, làm nhiệm vụ cấp điện cho cabin.

Bộ phanh cơ khí liên kết với bộ hạn chế vượt tốc phía trên và phía dưới. Khi xuất hiện tình huống vượt tốc hoặc sự cố cáp, cơ cấu phanh sẽ kích hoạt để giữ cabin an toàn.

Phía dưới gồm các guốc trượt dẫn hướng cho cabin và đối trọng. Cabin bố trí 4 guốc trượt, gồm 2 guốc phía trên và 2 guốc phía dưới để di chuyển ổn định hơn.

Ray dẫn hướng cần được tra dầu định kỳ để giữ bề mặt trượt êm. Chỉ cần làm sạch khi xuất hiện nhiều bụi hoặc cát bám trên ray.

Hoàn thiện khung kính và cửa tầng

Khung thép sơn tĩnh điện ngoài trời có tuổi thọ cao hơn. Các nẹp trang trí đồng màu với khung thép tạo sự đồng bộ về thẩm mỹ. So với nẹp màu trắng, đen hoặc màu cà phê thông thường, phương án sơn đồng màu có giá trị cao hơn.

Toàn bộ xung quanh giếng thang dùng kính cường lực.

Mỗi tầng bố trí 1 bộ cửa tầng riêng biệt. Thang máy 5 tầng có 5 cửa tầng và 1 bộ cửa cabin, tổng cộng 6 bộ cửa. Cửa tầng chỉ mở khi cabin dừng đúng vị trí và cửa cabin mở đồng thời.

Thông số tải trọng và sức chứa

Thang máy kính 450 kg có tốc độ khoảng 60 m/phút. Nhiều gia đình lựa chọn giảm tốc độ xuống thấp hơn để tạo cảm giác dễ chịu khi di chuyển.

Với kích thước phủ bì 1,75 m x 1,75 m, thang máy gia đình 450 kg có thể phục vụ khoảng 6 người di chuyển thoải mái trong mỗi chuyến.
