Kết Cấu Hố Thang Máy Và Phòng Máy Trước Khi Lắp Đặt
Công trình đang hoàn thiện nên vật tư của đơn vị xây dựng và đơn vị lắp thang máy tập kết khá nhiều. Phần đối trọng của thang máy được bố trí riêng, chế tạo bằng bê tông đúc nguyên khối theo tiêu chuẩn kỹ thuật.
Bên cạnh đối trọng là thắng cơ, bộ phận an toàn có nhiệm vụ khóa cabin khi phát sinh tình huống vượt giới hạn cho phép. Cụm thắng cơ tích hợp các tiếp điểm để kích hoạt cơ cấu bảo vệ khi cần thiết.
Khu vực tập kết còn có bệ máy và các tấm bao che vách cabin. Khi lắp đặt, kỹ thuật viên sẽ căn chỉnh từng hạng mục theo kích thước thực tế của công trình.
Hố Thang
Mời quý vị cùng quan sát kết cấu hố thang để hiểu rõ các hạng mục cần chuẩn bị trước khi lắp thang máy.
Đầu cửa thang máy có chiều rộng cửa 750 mm. Đội cơ khí đã chuyển toàn bộ đầu cửa lên từng tầng để chuẩn bị cho giai đoạn lắp ráp.
Đối với phần xây thô, kích thước được xây theo bản vẽ do đơn vị thang máy cung cấp ngay từ đầu. Công trình có kích thước thông thủy hố thang 1,65 m, tường bao dày 200 mm. Chủ đầu tư thi công đúng theo bản vẽ nên kết cấu rất chắc chắn.
Tại vị trí giữa các tầng đều bố trí dầm 200 x 200 mm. Sau đó lúc lắp ray dẫn hướng, các bản mã sẽ liên kết trực tiếp vào dầm để cố định ray.
Thang máy gồm 4 ray dẫn hướng. 2 ray phía trước dẫn hướng cabin, 2 ray phía sau dẫn hướng đối trọng.
Vừa xong khi đi từ tầng 1 lên tầng 5, có thể thấy thang máy mang lại giá trị rất lớn đối với công trình nhiều tầng. Kỹ thuật viên đã kiểm tra lại toàn bộ kích thước hố thang bằng dây dọi để đối chiếu với bản vẽ. Công trình được theo dõi ngay từ giai đoạn làm móng nên kích thước đạt độ chính xác cao.
Thang máy là kết cấu cơ khí có độ chính xác lớn nên toàn bộ kích thước hố thang phải đúng theo bản vẽ. Đơn vị thang máy phối hợp với đơn vị xây dựng để kiểm tra từng hạng mục trong suốt giai đoạn thi công.
Các dầm giữa tầng đều giữ kích thước 200 x 200 mm nhằm tạo vị trí bắt bu lông cố định ray chắc chắn. Lanh tô cửa cũng được thi công dày để treo đầu cửa, bảo đảm cửa đóng mở ổn định và không bị võng sau thời gian dài khai thác.
Cửa Thang

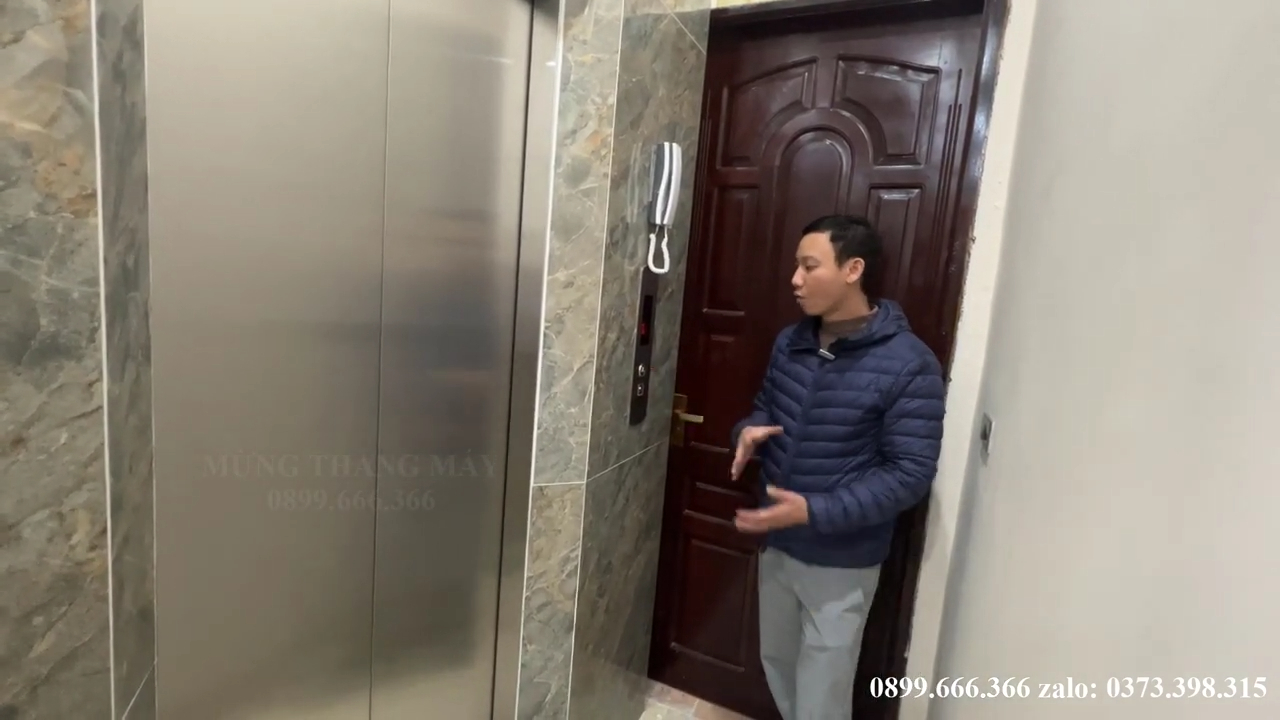

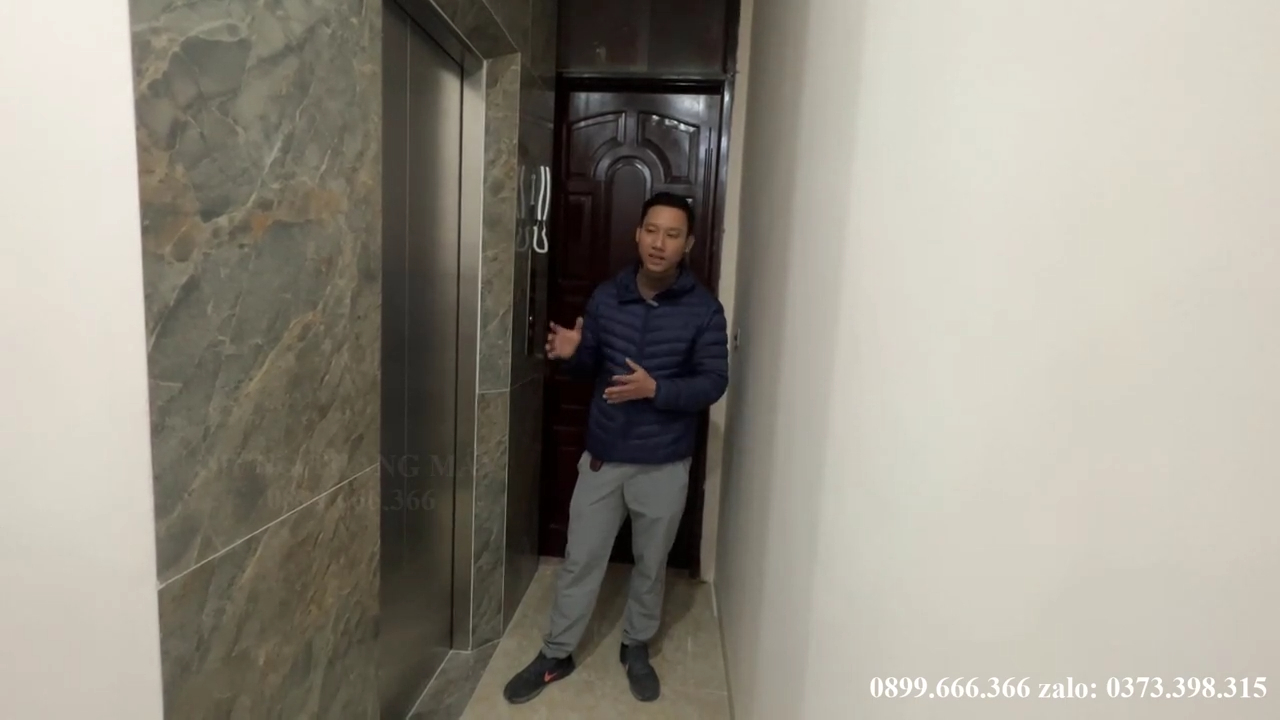

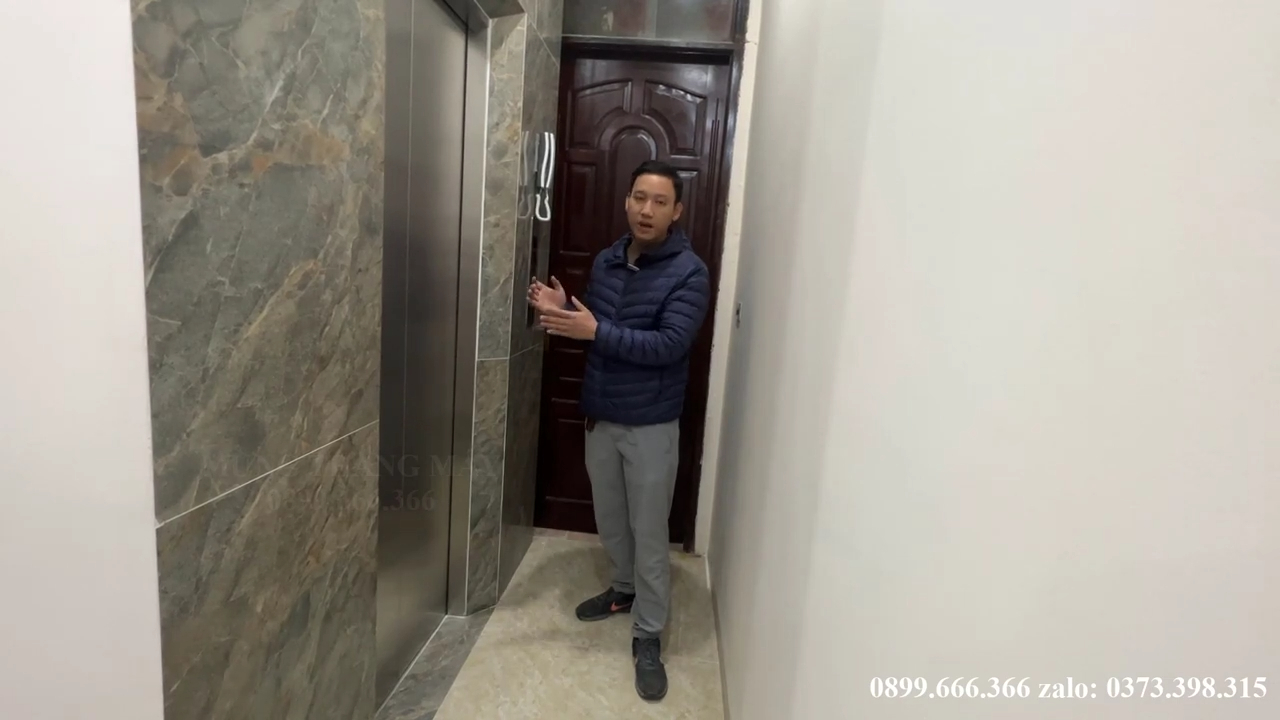

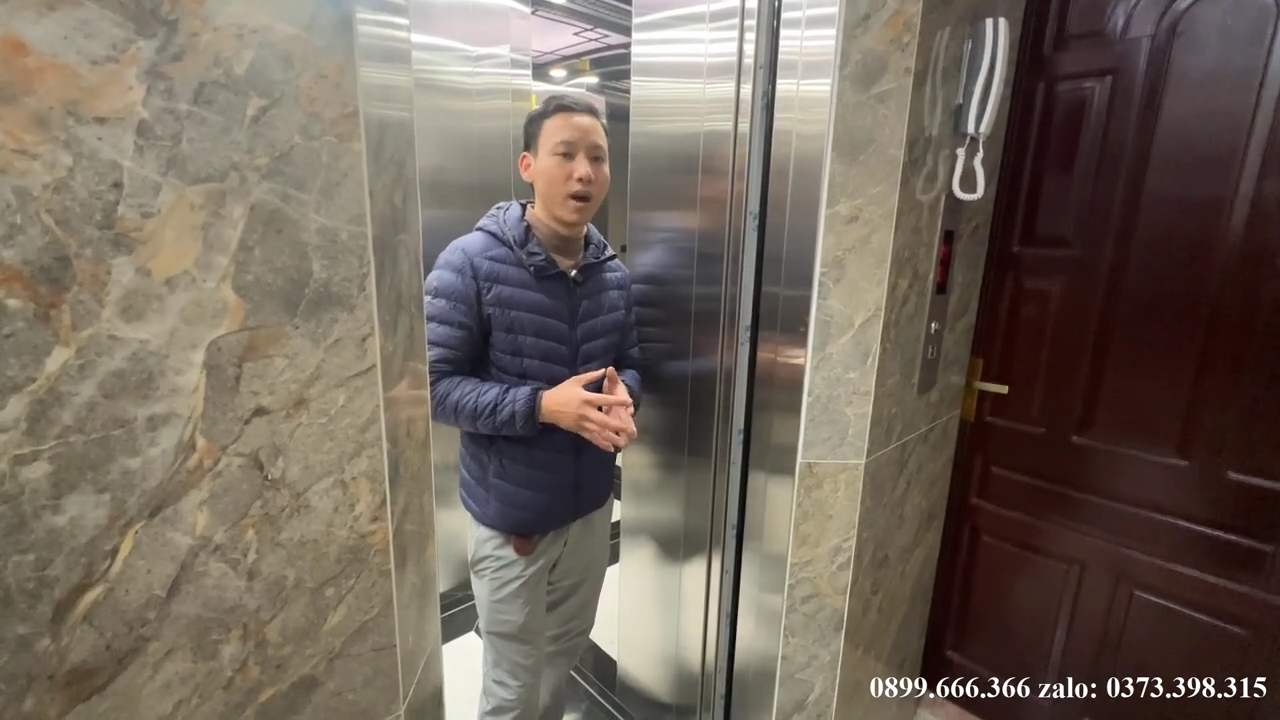

Mặt tiền cửa thang máy ảnh hưởng trực tiếp đến tính thẩm mỹ. Phần lát gạch bên ngoài có thể hoàn thiện trước, tuy nhiên khu vực tiếp giáp cửa thang nên để lại. Kể từ lúc lắp xong phần cơ khí, mới tiến hành ốp đá hoặc ốp gạch sát mép siêu cửa để tạo độ kín và đẹp.
Nếu hoàn thiện quá sớm, khu vực tiếp giáp siêu cửa dễ xuất hiện khe hở làm giảm tính thẩm mỹ. Vì vậy đơn vị lắp thang máy sẽ theo dõi từng giai đoạn để tư vấn thời điểm hoàn thiện phù hợp.
Kích thước cửa chờ thô hiện tại rộng 1 m, cao 2,3 m. Trong khi đó, cửa hoàn thiện có kích thước tiêu chuẩn 750 x 2,1 m.
Kế đó khi lắp cửa, khu vực ốp đá hoặc ốp gạch nên tạo góc vát khoảng 30 – 45 độ để tăng độ sáng, đồng thời tạo cảm giác rộng hơn khi di chuyển đồ đạc qua cửa thang.
Khung bao cửa hoàn thiện nhô ra mỗi bên khoảng 50 mm. Với cửa rộng 750 mm, tổng kích thước ngay khi xong lắp khung đạt khoảng 850 mm.
Phòng Máy
Phía trên tầng 5 là khu vực phòng máy. Thiết kế cầu thang bộ có ô thông gió để lấy không khí tự nhiên. Phòng máy cũng bố trí các ô thông gió nhằm tạo môi trường thông thoáng cho động cơ và các bộ phận cơ khí.
Bên trong phòng máy đã tập kết bệ máy và giá đỡ để chuẩn bị lắp đặt.
Chiều cao thông thủy phòng máy đạt 2 m. Theo bản vẽ, giữa phòng máy bố trí móc pa lăng bằng thép phi 18. Móc treo được liên kết với 2 dầm hai bên nhằm bảo đảm khả năng chịu tải khi nâng động cơ và các bộ phận nặng lên vị trí lắp ráp.
Khu vực từ mái phòng máy trở lên xây tường dày 100 mm và giật cấp ra mép ngoài của dầm 200 mm. Mặt trong là vị trí đặt đà máy để liên kết với dầm hai bên.
Các khung giá tạm đang giữ dây dọi để xác định mốc chuẩn cho ray dẫn hướng. Hậu quá trình hoàn thành lắp đặt, toàn bộ giá tạm sẽ được tháo bỏ.
Khu vực đặt máy có diện tích rộng, đủ vị trí bố trí tủ điện điều khiển. Chủ đầu tư cũng đã chuẩn bị tủ cấp nguồn riêng cho thang máy.
Nguồn điện 3 pha được đưa đến phòng máy để đấu nối vào tủ điều khiển chính. Với các công trình có diện tích nhỏ hơn, tủ điện có thể treo trực tiếp trên tường nhằm tiết kiệm diện tích.
Trên đây là phần giới thiệu về kết cấu hố thang, cửa thang và phòng máy theo tiêu chuẩn dành cho công trình chung cư mini. Nếu quý vị đang chuẩn bị xây nhà và cần lắp thang máy, vui lòng liên hệ theo số hotline để được khảo sát, tư vấn và hướng dẫn từng hạng mục trước khi thi công.
