Máy dán nhãn decal 2 mặt tự động

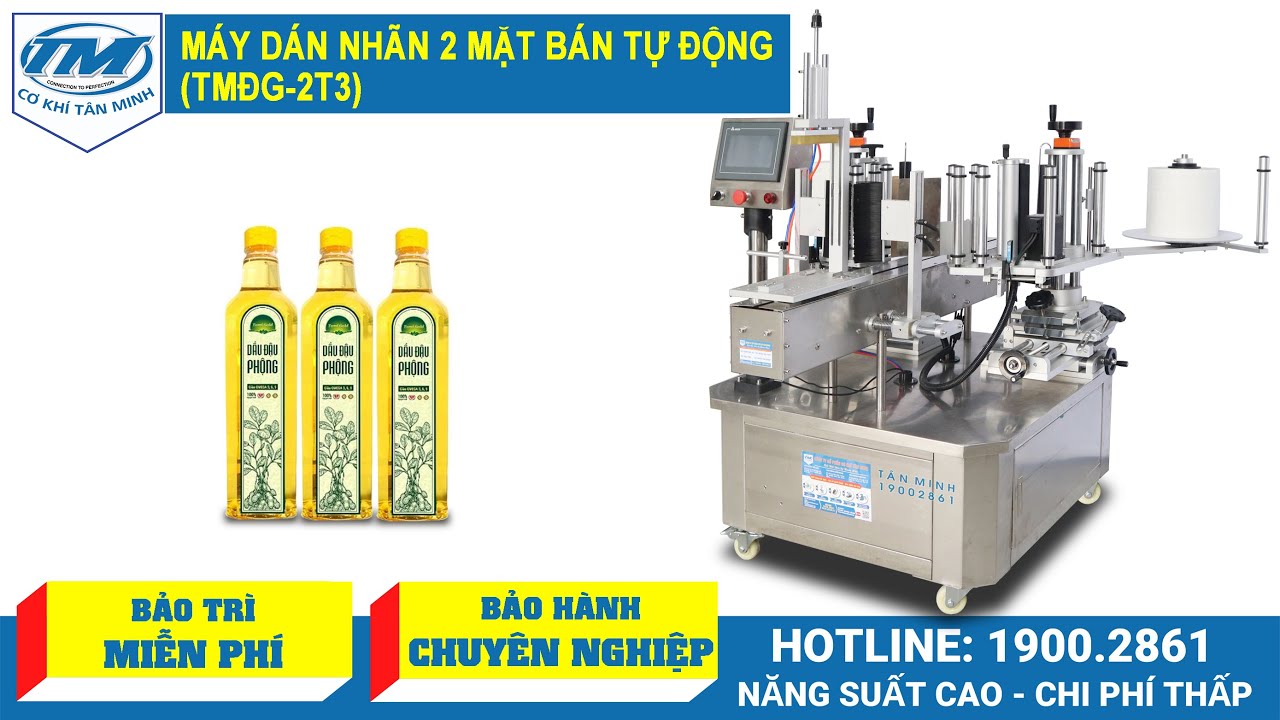

Kích thước máy dán nhãn decal 2 mặt tự động

Máy dán nhãn decal 2 mặt tự động có chiều rộng khoảng 1,5 đến 1,6 m, chiều cao khoảng 1,6 m và chiều sâu khoảng 900 mm. Cấu tạo gồm 2 cụm cấp nhãn riêng biệt, trong đó 1 cụm dán nhãn mặt trước và 1 cụm dán nhãn mặt sau. Hai cụm cấp nhãn làm đồng thời trên cùng một can nhựa để 2 nhãn nằm đúng vị trí.

Kích thước can nhựa và nhãn decal

Máy dán nhãn decal 2 mặt tự động nhận can nhựa có chiều cao tối đa khoảng 300 đến 400 mm. Giá đỡ sản phẩm nâng hoặc hạ để tương ứng với từng chiều cao can. Bệ đặt can cho phép đưa các mẫu can có chiều rộng đến khoảng 300 mm. Đối với nhãn decal, bản rộng tối đa khoảng 250 mm và chiều dài nhãn theo cuộn lên đến khoảng 450 mm. Với kích thước này, máy dán được các mẫu nhãn lớn trên can nhựa dung tích cao.

Cơ cấu điều chỉnh cụm dán nhãn

Máy dán nhãn decal 2 mặt tự động tích hợp cơ cấu điều chỉnh theo 3 trục X, Y và Z để căn chỉnh vị trí nhãn theo từng kiểu can nhựa như can thẳng, can vát hoặc can dạng ô van. Cụm cấp nhãn dịch chuyển ra vào, lên xuống và thay đổi góc nghiêng. Hai cơ cấu điều chỉnh trên trục Z cho phép thay đổi độ nghiêng của đầu cấp nhãn để nhãn bám đúng vào các mặt can có độ côn hoặc độ vát. Phía trên cụm cấp nhãn có các trục định vị lỗ nhãn và cơ cấu định vị chân đế nhằm giữ đường đi của cuộn nhãn ổn định trong suốt chu kỳ dán.

Màn hình điều khiển PLC

Máy dán nhãn decal 2 mặt tự động điều khiển bằng màn hình PLC, toàn bộ thông số được cài đặt trực tiếp trên màn hình. Ngoài ra còn có nút dừng khẩn cấp để bảo đảm an toàn khi cần ngắt máy. Máy dán nhãn decal 2 mặt tự động đi kèm bộ khí nén và các cụm căn chỉnh có thước chia thông số ở cả bên trái và bên phải. Tiếp theo khi căn chỉnh đúng cho từng mẫu can và từng mẫu nhãn, chỉ cần ghi lại các thông số để thay đổi nhanh khi chuyển sang mẫu khác.

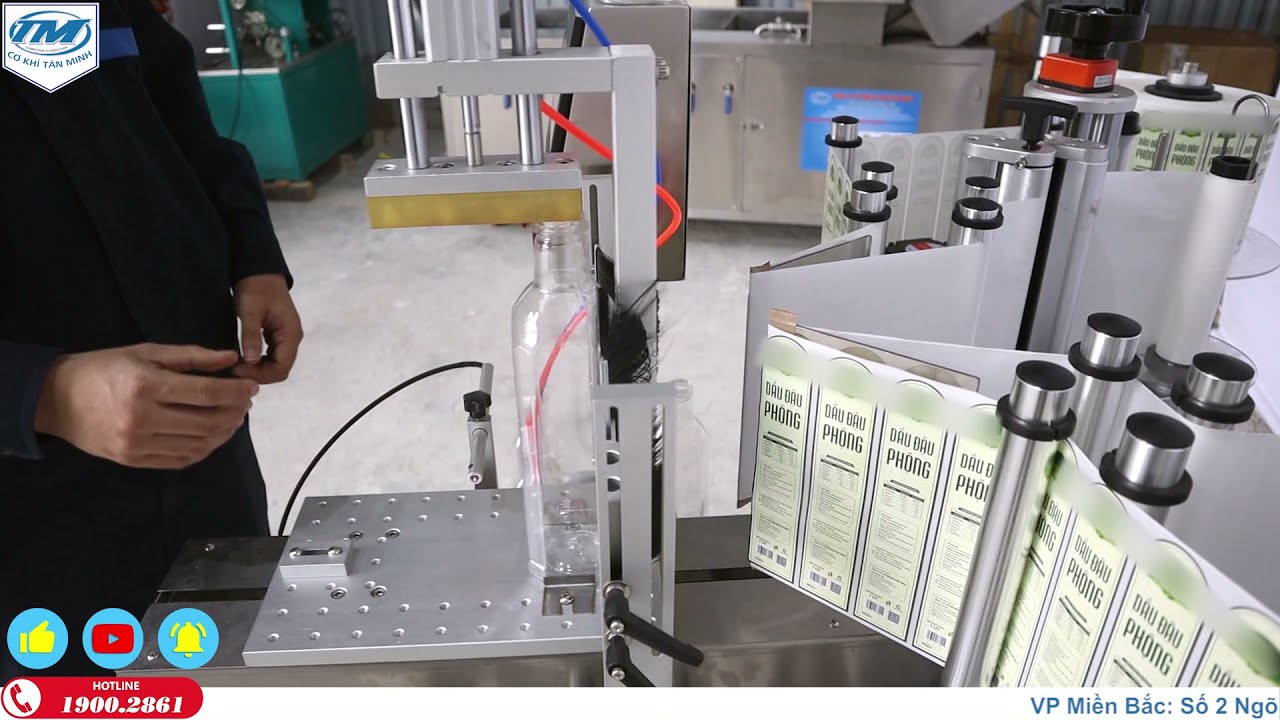

Chạy thử máy dán nhãn can nhựa 2 mặt

Trước khi chạy thử, cuộn nhãn mặt trước và cuộn nhãn mặt sau đã được lắp sẵn trên máy. Người vận hành chọn chế độ dán nhãn bên trái, bên phải hoặc dán đồng thời cả 2 mặt rồi nhấn nút khởi động. Khi can đi vào vị trí định vị, 2 cụm cấp nhãn sẽ phát nhãn đồng thời lên mặt trước và mặt sau. Trong phần chạy thử, cuộn nhãn chưa đúng kích thước dành cho mẫu can nên vị trí nhãn chưa hoàn toàn chính xác. Đối với từng mẫu can thực tế, chỉ cần căn chỉnh lại vị trí cảm biến, chiều cao đầu cấp nhãn và các cơ cấu dịch chuyển theo 3 trục X, Y, Z là nhãn trước và nhãn sau sẽ dán trùng khít với vị trí mong muốn.
