Máy đóng gói nằm ngang VNP-350X và ứng dụng bao bì in màu chấm đen

Trên tay tôi hiện đang là ba thành phẩm sau khi được đóng gói bằng máy đóng gói nằm ngang. Thực ra đây chỉ là ba kiểu bao bì đóng gói phổ biến cho sản phẩm. Trên thực tế có rất nhiều cách đóng gói khác nhau khi sử dụng máy đóng gói nằm ngang. Trong video ngày hôm nay, tôi sẽ hướng dẫn các bạn cách cài đặt máy để có thể đóng gói với bao bì in màu có chấm đen định vị trên màng. Đây là loại bao bì rất phổ biến vì giúp máy cắt đúng vị trí, đảm bảo hình ảnh trên bao bì được căn chỉnh chính xác. Ở đây tôi đang có hai máy. Máy phía trước là máy đóng gói nằm ngang sử dụng cuộn màng dưới và đang lắp cuộn màng in màu có chấm đen. Tôi sẽ dùng máy này để hướng dẫn cách cài đặt đóng gói với bao bì in màu có chấm đen. Còn phía sau là máy đóng gói nằm ngang sử dụng cuộn màng trên, tôi sẽ dùng để đóng gói hai sản phẩm có chiều dài khác nhau để các bạn dễ hình dung cách điều chỉnh máy.

Hướng dẫn lắp cuộn màng và cảm biến chấm đen máy đóng gói nằm ngang

Trước tiên chúng ta sẽ sử dụng máy đóng gói nằm ngang cuộn màng dưới đang lắp cuộn màng in màu này để đóng gói sản phẩm. Những dòng máy này tôi đã giới thiệu khá chi tiết trong video trước về cấu tạo, tính năng cũng như nguyên lý hoạt động. Nếu các bạn muốn xem lại phần giới thiệu tổng quan thì có thể tìm video đó trong phần mô tả hoặc bình luận.

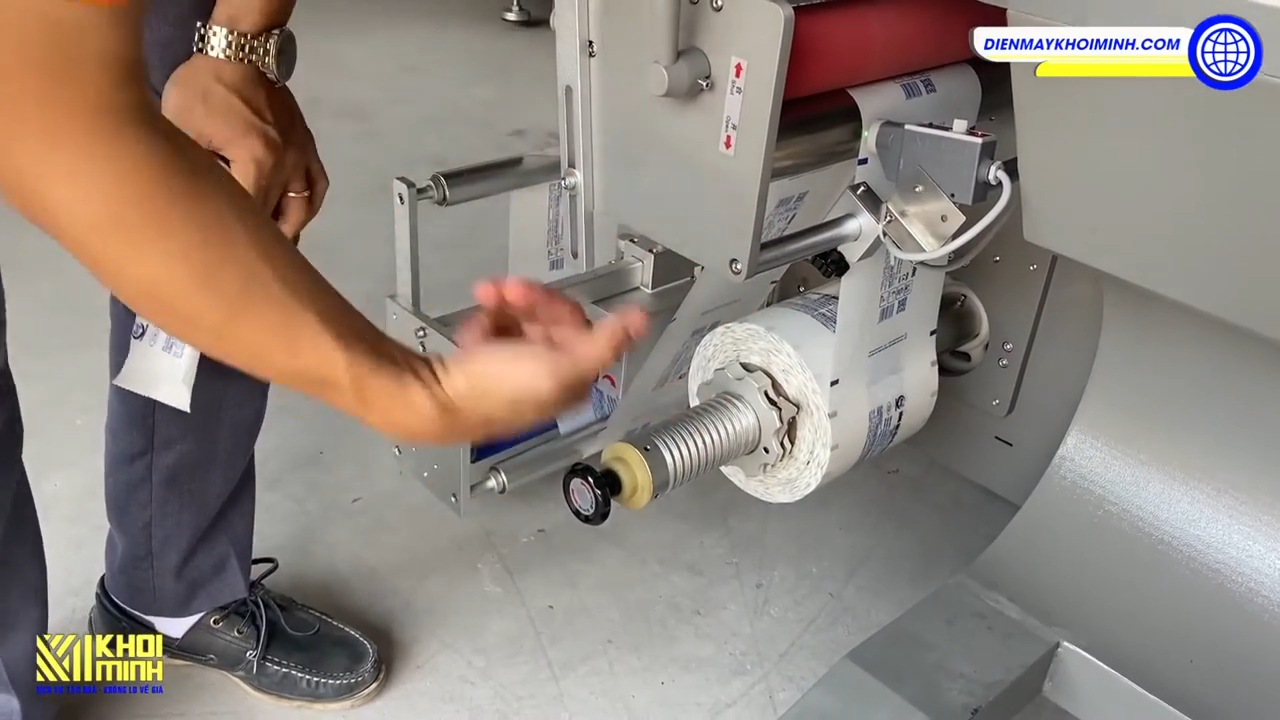

Bước đầu tiên khi sử dụng máy là lắp đặt cuộn màng. Tất cả các máy đóng gói nằm ngang tại Khôi Minh đều có sơ đồ lắp cuộn màng được dán trực tiếp trên thân máy, vì vậy các bạn có thể dễ dàng làm theo sơ đồ hướng dẫn. Trong video này tôi đã lắp sẵn cuộn màng vì quá trình lắp đặt sẽ mất khá nhiều thời gian.

Đây là cuộn màng in màu có chấm đen định vị. Trên máy cũng được trang bị thêm một bộ in date. Bộ in này có thể dịch chuyển trên thanh ngang để điều chỉnh vị trí in. Nhờ đó các bạn có thể in ngày sản xuất hoặc hạn sử dụng ở nhiều vị trí khác nhau trên bao bì, ví dụ như mặt trước, mặt sau hoặc mép hàn của túi. Máy in sử dụng mực nhiệt để in ngày sản xuất và hạn sử dụng trực tiếp lên bao bì.

Tiếp theo là cảm biến nhận diện chấm đen. Cảm biến này cần được điều chỉnh sao cho phù hợp với vị trí chấm đen trên màng. Các bạn có thể di chuyển cảm biến theo chiều dọc hoặc ngang để căn đúng vị trí nhận tín hiệu.

Cấu hình máy đóng gói nằm ngang VNP-350X và hệ thống PLC servo

Máy tôi đang sử dụng là model VNP-350X, tức là máy sử dụng cuộn màng có chiều rộng tối đa khoảng 35 cm. Đây là bảng điều khiển của máy. Trên bảng điều khiển có nút dừng khẩn cấp để sử dụng khi xảy ra sự cố. Khi muốn bật lại máy, các bạn chỉ cần xoay nút theo chiều mũi tên.

Máy sử dụng màn hình điều khiển điện tử với hệ thống PLC và ba động cơ servo. Một động cơ dùng để chạy băng tải, một động cơ kéo và xả màng, và một động cơ điều khiển dao cắt. Trên màn hình điều khiển hiện tại có hai ngôn ngữ là tiếng Trung và tiếng Anh. Chúng tôi không cài đặt tiếng Việt trên màn hình vì việc hiển thị tiếng Việt sẽ khó thể hiện đầy đủ ý nghĩa của các thông số. Thay vào đó, khi mua máy các bạn sẽ được cung cấp sách hướng dẫn sử dụng bằng tiếng Việt với giải thích rất chi tiết từng thông số và kỹ thuật viên của chúng tôi cũng sẽ hướng dẫn trực tiếp.

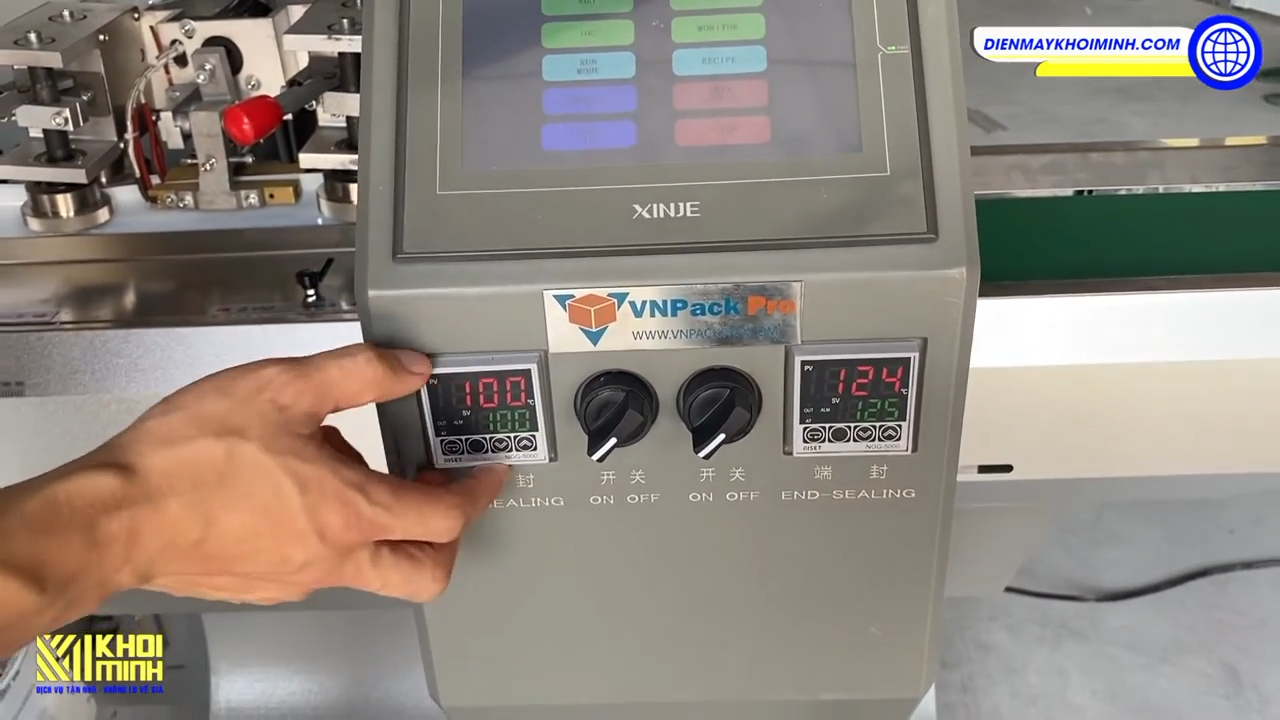

Ở phần dưới của bảng điều khiển có hai bộ cài đặt nhiệt. Một bộ cho thanh hàn dọc và một bộ cho dao cắt. Ví dụ ở đây nhiệt độ thanh hàn dọc đang cài đặt khoảng 125 độ và dao cắt khoảng 100 độ. Hai nút công tắc bên cạnh dùng để bật hoặc tắt hệ thống gia nhiệt.

Cài đặt chế độ chạy máy đóng gói nằm ngang theo chấm đen

Trên màn hình điều khiển có nhiều mục cài đặt khác nhau. Run là chế độ chạy máy. Jog là chế độ kiểm tra thủ công để xem các bộ phận của máy hoạt động bình thường hay không trước khi vận hành. Run mode là phần lựa chọn chế độ làm việc.

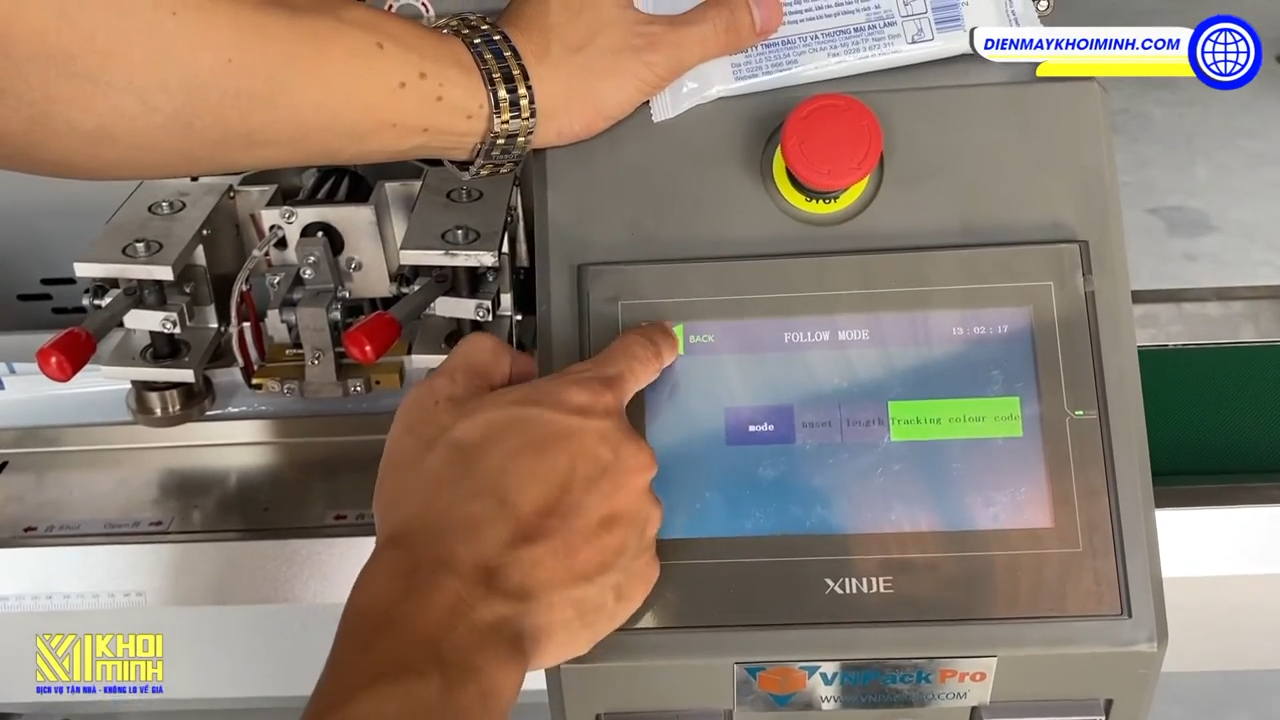

Trong mục Run mode sẽ có ba chế độ chính. Chế độ Anti-cut dùng cho các sản phẩm có chiều dài thay đổi liên tục, ví dụ như đóng gói rau củ quả. Khi đó cảm biến sẽ đo chiều dài sản phẩm để điều chỉnh vị trí cắt. Chế độ Length dùng cho sản phẩm có chiều dài cố định. Và chế độ Checking color dùng để cắt theo chấm đen trên bao bì in màu.

Trong trường hợp này chúng ta sẽ chọn chế độ Checking color vì đang sử dụng màng in màu có chấm đen. Sau khi chọn xong thì nhấn xác nhận và chuyển sang phần cài đặt thông số.

Trên màn hình tiếp theo có phần Counter là bộ đếm sản phẩm. Ví dụ nếu một ngày các bạn chỉ muốn đóng gói 1.000 hoặc 2.000 gói thì có thể cài đặt số lượng tại đây.

Monitor là phần hiển thị thông số hoạt động của máy khi máy đang chạy. Memory là bộ nhớ chương trình, cho phép lưu nhiều bộ thông số cho nhiều sản phẩm khác nhau. Ví dụ nếu cơ sở của các bạn có 5 loại sản phẩm khác nhau thì có thể lưu 5 chương trình cài đặt, sau này chỉ cần chọn lại chương trình tương ứng là máy sẽ tự chạy theo thông số đã lưu.

Cài đặt thông số chiều dài túi và tốc độ máy đóng gói nằm ngang

Tiếp theo là phần cài đặt thông số cho sản phẩm. Thông số đầu tiên cần quan tâm là chiều dài túi, ký hiệu là Length. Chiều dài này được đo theo khoảng cách giữa hai chấm đen trên bao bì. Ví dụ trong trường hợp này khoảng cách thực tế là khoảng 180 mm nhưng tôi cài đặt là 190 mm để máy có khoảng dự phòng.

Tiếp theo là chiều dài sản phẩm. Sản phẩm của tôi dài khoảng 150 mm nên tôi cài đặt 150. Sau đó là tốc độ đóng gói, các bạn có thể điều chỉnh tùy theo nhu cầu sản xuất.

Ngoài ra còn có các thông số điều chỉnh vị trí nhận chấm đen và vị trí dao cắt. Những thông số này thường cần điều chỉnh dựa trên kinh nghiệm thực tế. Nếu mua máy tại Khôi Minh thì kỹ sư của chúng tôi sẽ hướng dẫn chi tiết cách cài đặt phù hợp với từng loại sản phẩm.

Sau khi hoàn tất việc cài đặt, các bạn cần nhấn nút Save để lưu lại toàn bộ thông số. Việc này rất quan trọng vì nếu không lưu thì máy sẽ không giữ lại các thông số vừa cài đặt.

Vận hành máy đóng gói nằm ngang và căn chỉnh vị trí cắt bao bì

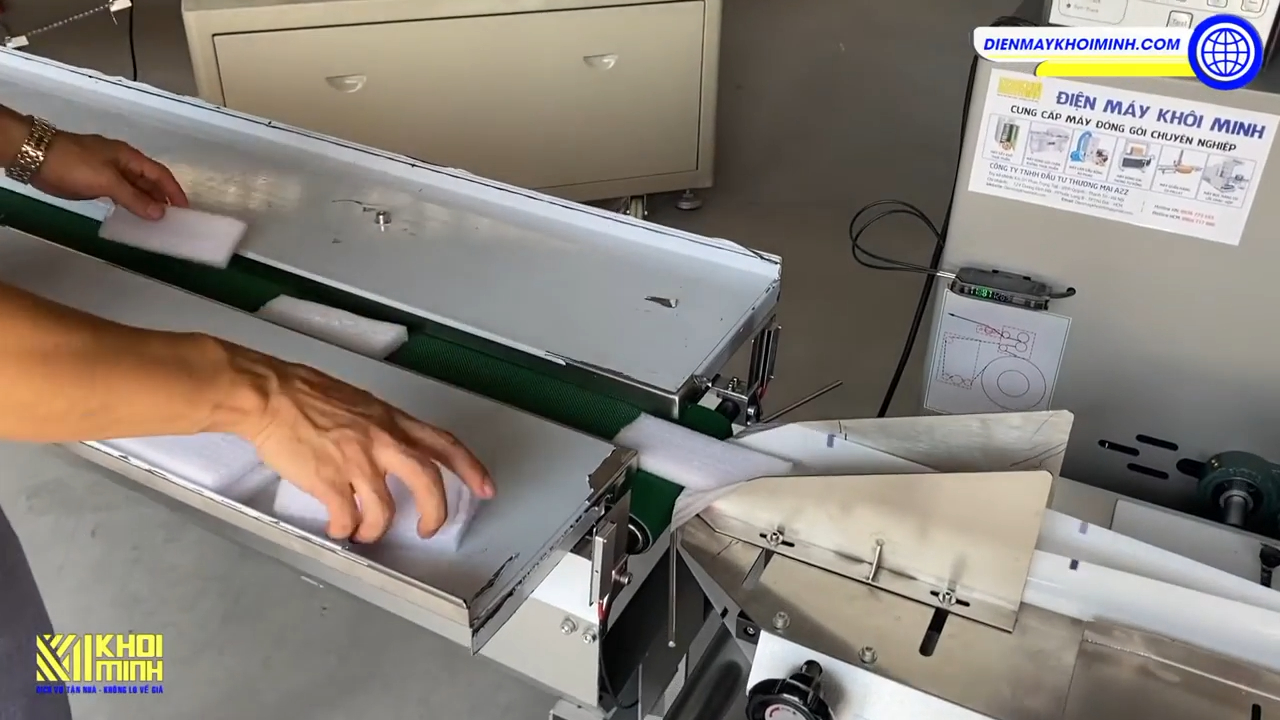

Sau đó chúng ta có thể bắt đầu chạy máy bằng cách nhấn nút Start. Lúc này băng tải sẽ hoạt động. Khi đặt sản phẩm lên băng tải, cảm biến sẽ nhận tín hiệu và máy sẽ tự động kéo màng, hàn và cắt túi.

Trong quá trình chạy thử, nếu thấy vị trí cắt chưa chính xác thì các bạn có thể điều chỉnh lại thông số vị trí dao cắt. Ví dụ trong trường hợp này tôi điều chỉnh về khoảng 150 để vị trí cắt chính xác hơn. Khi chấm đen nằm đúng trên đường hàn thì thành phẩm sẽ đẹp và đồng đều.
