Tự chế máy hàn miệng túi đơn giản

Máy hàn miệng túi là thiết bị quen thuộc trong đóng gói thực phẩm, linh kiện và nhiều loại hàng hóa khác. Tuy nhiên, nhiều người vẫn quan tâm đến việc tự chế máy hàn miệng túi để phục vụ những nhu cầu đơn giản. Dựa trên nguyên lý hoạt động cơ bản, chia sẻ cách lắp ráp và vận hành một bộ mạch đơn giản để tạo ra máy ép hàn miệng túi có thể sử dụng trong thực tế.

Cách lắp mạch điều khiển máy hàn miệng túi tự chế

Thực hiện các bước lắp ráp mạch: trước tiên dùng tụ 47M và điện trở 2K2 đấu vào hai chân của tụ, sau đó dùng thêm tụ 100M để hoàn thiện phần mạch điều khiển. Tiếp theo là rơ le 5 chân, trong đó phần chân tiếp điểm thường đóng sẽ hoạt động ngay khi có điện, còn hai chân bên ngoài là hai chân cấp nguồn âm. Sau đó tiến hành đấu dây điều khiển vào cuộn coil, cuộn coil sử dụng loại 10kg và được hàn kết nối vào hai điểm trên mạch. Sau khi hoàn thành phần mạch cơ bản, tiến hành cấp nguồn điện 12V cho mạch điều khiển. Chân dương của nguồn 12V được đấu vào chân tụ 47M có điện trở đi kèm, còn chân âm được đấu vào rơ le. Phần chân âm sẽ đi qua công tắc hành trình, khi công tắc được nhấn thì mạch sẽ đóng và cấp điện cho hệ thống hoạt động.

Hướng dẫn đấu nguồn máy hàn miệng túi

Tiếp theo là phần đấu nguồn điện 220V cho hệ thống nhiệt, dây nguồn 220V được chia làm hai nhánh. Một nhánh được đưa vào chân giữa của rơ le, nhánh còn lại đấu vào mạch nguồn 12V và bóng đèn kiểm tra. Bóng đèn được sử dụng để kiểm tra trạng thái mạch, khi mạch đóng thì bóng đèn sẽ sáng để báo hiệu hệ thống đang hoạt động. Sau đó tiến hành hàn dây điện 220V vào các điểm kết nối trên mạch, một dây đi vào chân giữa của rơ le, dây còn lại đi qua bóng đèn rồi nối vào mạch nguồn. Khi công tắc hành trình được nhấn, nguồn điện sẽ được truyền qua mạch điều khiển và kích hoạt rơ le đóng mạch, từ đó cấp điện cho bộ phận gia nhiệt của máy hàn miệng túi. Phần dây dương của nguồn 12V được hàn trực tiếp vào mạch, còn dây âm sẽ đi qua công tắc hành trình trước khi quay lại mạch. Khi người dùng nhấn công tắc hành trình, mạch 12V sẽ hoạt động và kích hoạt rơ le, rơ le đóng mạch và cho phép dòng điện 220V đi qua để làm nóng dây nhiệt.

Điều chỉnh thời gian và lắp dây nhiệt máy hàn miệng túi tự chế

Thời gian đóng mạch được điều chỉnh bằng biến trở trên mạch, nếu chỉnh thấp thì thời gian đóng nhanh, còn chỉnh cao thì thời gian giữ nhiệt lâu hơn giúp nhiệt độ hàn tương thích tối ưu cho đặc tính mỗi dòng túi để tránh tình trạng cháy túi hoặc hàn không dính. Sau khi hoàn thiện mạch điện, tiến hành lắp dây nhiệt để tạo bộ phận hàn miệng túi. Dây nhiệt có thể mua sẵn trên thị trường, thường đi kèm miếng vải chịu nhiệt, sau đó lắp lên khung máy để tạo thành bộ phận ép và hàn miệng túi.

Cách vận hành và lưu ý khi sử dụng máy hàn miệng túi tự chế

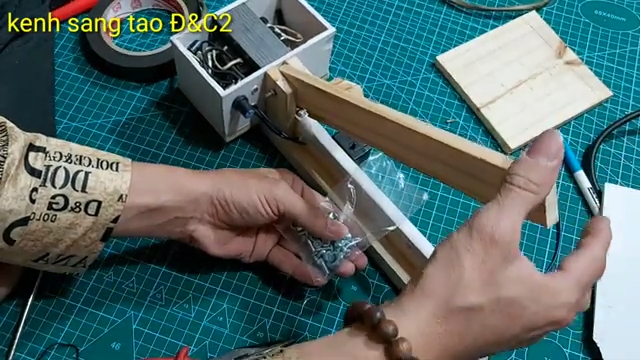

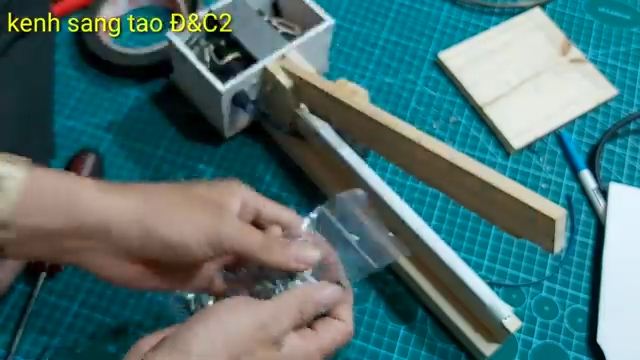

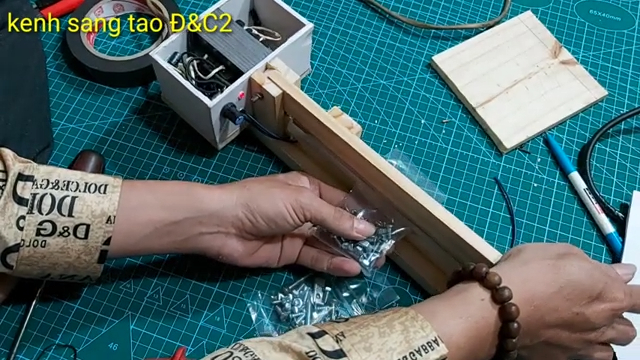

Khi vận hành, chỉ cần đặt miệng túi vào vị trí hàn rồi nhấn cần ép xuống, công tắc hành trình sẽ đóng mạch, rơ le kích hoạt và dây nhiệt bắt đầu nóng lên để hàn kín miệng túi. Sau khi đủ thời gian, mạch sẽ ngắt điện và hoàn thành quá trình hàn. Trong quá trình thử nghiệm, nếu nhiệt độ chưa đủ thì đường hàn sẽ chưa dính, cần tăng thời gian giữ nhiệt bằng biến trở. Trái lại, nếu thiết lập thời gian quá lâu thì túi có thể bị cháy hoặc biến dạng, vì vậy cần điều chỉnh thời gian phù hợp để đường hàn đẹp và chắc chắn. Khi thời gian được điều chỉnh hợp lý, đường hàn miệng túi sẽ kín, chắc và đẹp, túi không bị hở và có thể bảo quản sản phẩm tốt hơn. Việc sử dụng dây nhiệt chuyên dụng sẽ giúp đường hàn đẹp hơn so với việc sử dụng dây điện trở thông thường như dây mayso hay dây máy sấy tóc.

Như vậy, chỉ cần một mạch điều khiển đơn giản gồm tụ điện, điện trở, rơ le, nguồn 12V, công tắc hành trình và dây nhiệt, người dùng đã có thể tự chế được máy hàn miệng túi hoạt động ổn định. Tuy nhiên, để đảm bảo an toàn và hiệu quả trong sản xuất, người dùng vẫn nên lựa chọn các thiết bị chuyên dụng.
