Máy dán nhãn chai bán tự động BT50
1.560.000₫
Các chai tròn khi được chiết rót và vào khâu hoàn thiện sẽ đi qua cụm dán nhãn của máy dán nhãn chai bán tự động BT50. Nhãn decal được tách khỏi cuộn, dẫn qua bộ căn chỉnh rồi được con lăn ép nhãn ép sát lên thân chai khi người vận hành đẩy chai qua trục quay. BT50 thuộc nhóm máy dán nhãn chai tròn bán tự động, xử lý chủ yếu các loại chai có bề mặt cong như chai nhựa, chai thủy tinh và lọ mỹ phẩm.
Trong quy trình làm việc, cuộn nhãn được giữ cố định trên trục gá, bộ tách nhãn kéo lớp decal ra khỏi lớp đế kế tiếp nhãn đi qua điểm ép khi bám lên thân chai. Người vận hành chỉ cần đặt chai lên giá đỡ và đưa nhẹ vào vùng tiếp xúc con lăn, toàn bộ thao tác dán được thực hiện theo chuyển động quay của chai.
Kết cấu thân máy BT50, khung inox 304 và hệ thống cấp nguồn 220V
Khung máy dán nhãn chai bán tự động BT50 được gia công từ inox 304, phần thân giữ cố định toàn bộ cụm con lăn, trục cuộn nhãn và cơ cấu ép chai, ít ăn mòn khi làm việc trong môi trường có độ ẩm hoặc khu chiết rót thường xuyên.
Hệ thống điện dùng nguồn 220V, motor truyền động công suất thấp khoảng 40W để kéo con lăn quay khi chai tiếp xúc. Khi motor quay, trục lăn bắt đầu dẫn chai chuyển động tròn đồng thời nhãn được kéo ra từ cuộn và đi theo đường dẫn định sẵn trong cụm tách nhãn.
Kích thước khung máy dạng gọn, chiều dài khoảng 80 cm, chiều cao khoảng 55 cm và độ sâu khoảng 25 cm, đủ để đặt trên bàn thao tác hoặc dây chuyền nhỏ mà không chiếm nhiều diện tích vận hành.
Kích thước chai, thông số cuộn nhãn và giới hạn làm việc của BT50

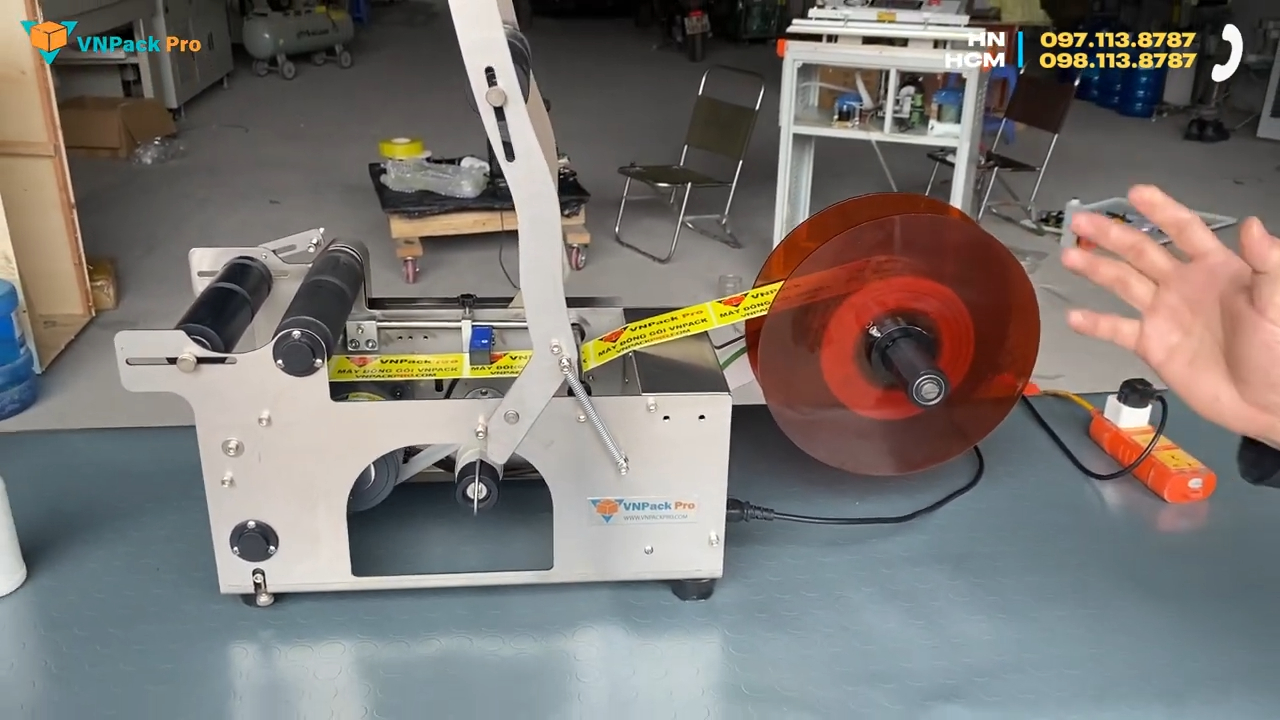

Trục giữ cuộn nhãn của máy BT50 nhận cuộn có lõi khoảng 75 mm, đường kính ngoài tối đa khoảng 200 mm. Khi lắp cuộn, lớp decal được kéo qua bộ tách để bóc khỏi lớp đế khi đi vào ép lên thân chai.
Thông số nhãn được vào hệ thống gồm:
- Chiều rộng nhãn: 10 mm – 100 mm
- Chiều dài nhãn: 10 mm – 300 mm
Vùng tiếp xúc con lăn của máy dán nhãn chai tròn BT50 xử lý được chai có đường kính khoảng 10 mm – 110 mm, chiều cao chai từ 15 mm – 150 mm. Khi chai đi qua trục quay, lực ép từ con lăn giúp nhãn ôm sát theo bề mặt cong, hạn chế nhăn hoặc lệch mép khi dán.
Quy trình dán nhãn chai tròn trên máy BT50 theo chuyển động con lăn
Trước khi vận hành, cuộn nhãn được lắp vào trục giữ, đầu nhãn được kéo qua cụm tách để sẵn sàng cấp ra khi chai tiếp xúc. Người vận hành bật công tắc nguồn, motor bắt đầu làm quay hệ thống con lăn.

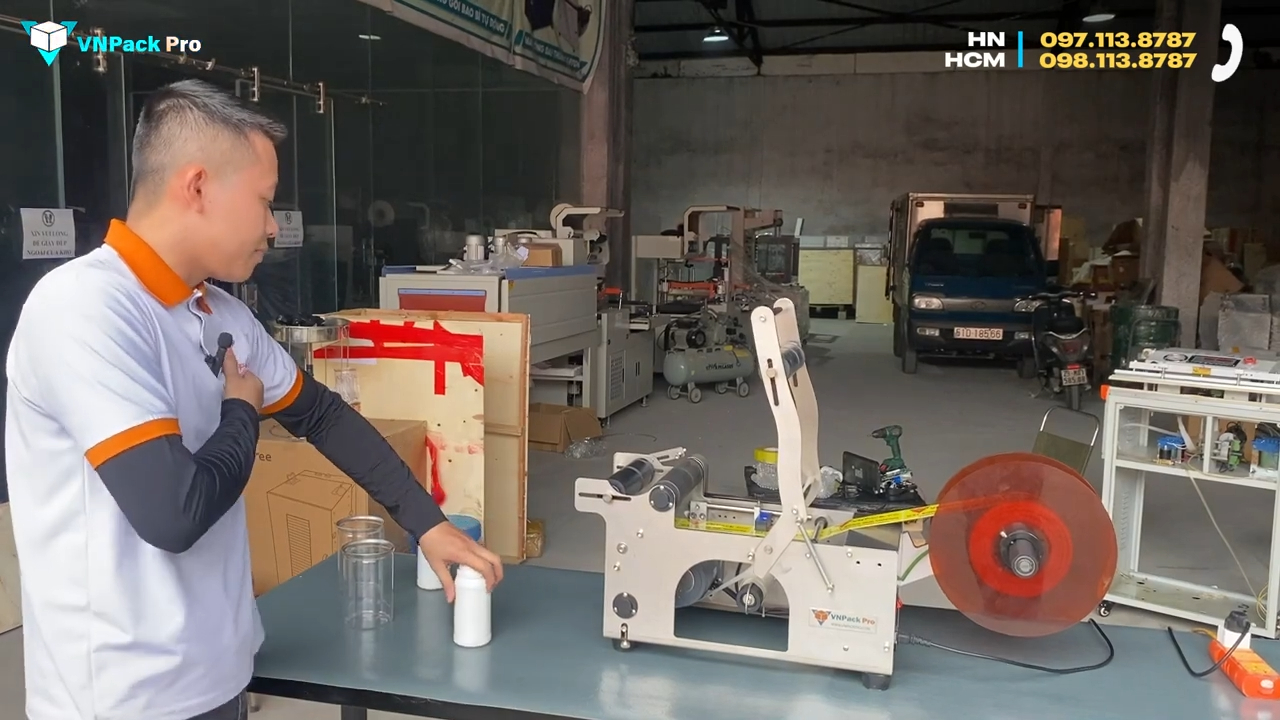

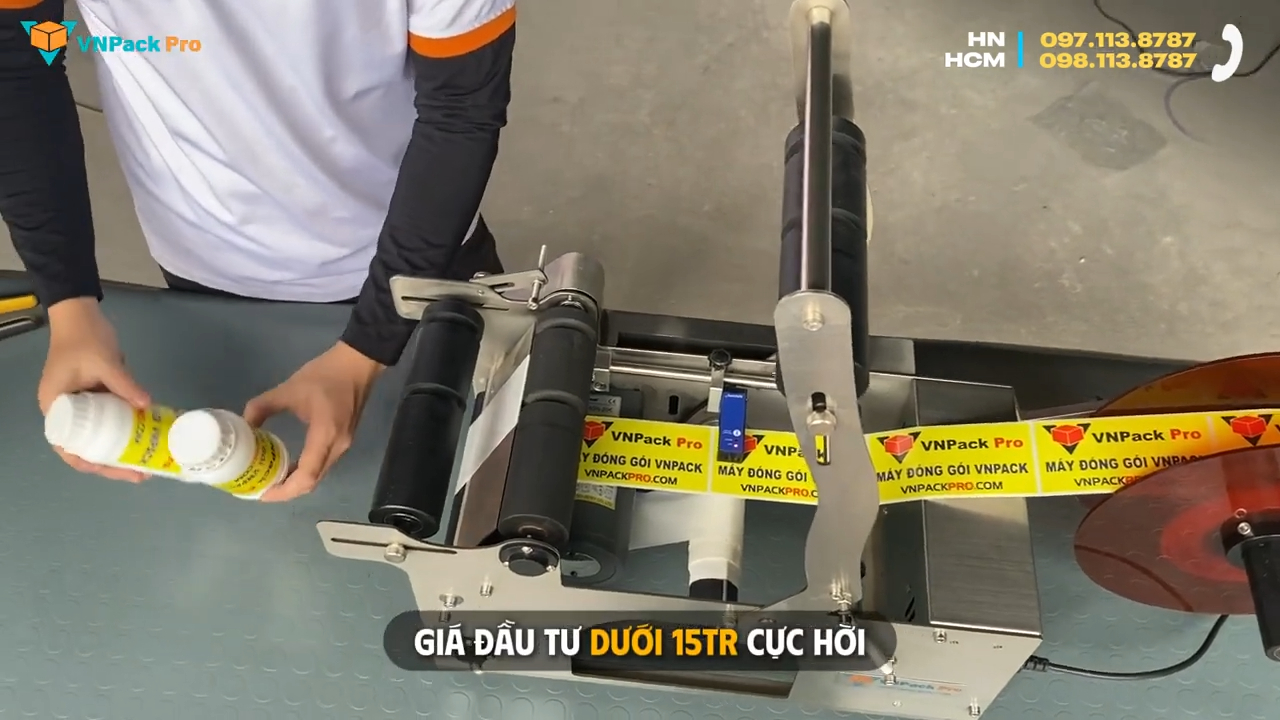

Chai được đặt lên giá đỡ kế sau đẩy vào vùng tiếp xúc. Khi thân chai chạm vào con lăn quay, chai bắt đầu xoay tròn tại chỗ. Đồng thời bộ tách nhãn kéo lớp decal ra khỏi lớp đế và đưa nhãn đi đúng dán.
- Đặt cuộn nhãn lên trục giữ và cố định
- Căn chỉnh vị trí con lăn theo đường kính chai
- Bật nguồn để kích hoạt motor quay trục
- Đưa chai vào vùng con lăn để bắt đầu khi dán
Khi chai quay đủ vòng, nhãn được ép hoàn chỉnh quanh thân chai. Khi thay đổi chai, người vận hành chỉnh lại khoảng cách con lăn để đảm bảo lực ép nhãn bám đều trên mặt.
Khi chai được đưa qua cụm con lăn và nhãn được ép sát theo vòng quay, bề mặt decal ôm đều thân chai và bám theo đường cong tự nhiên của chai tròn. Cơ chế dán dựa trên chuyển động quay giúp ít sai lệch vị trí so với thao tác dán thủ công từng chai.
Trong khi làm việc, BT50 thường được đặt ở công đoạn sau chiết rót, nơi chai đã được nạp đầy và sẵn sàng chuyển sang khâu đóng gói thùng hoặc dán mã phụ trợ. Khi chu trình quay và ép nhãn kết thúc, chai được đưa ra khỏi vùng con lăn và chuyển sang công đoạn tiếp theo trong dây chuyền.
