Máy Bào Vỏ Mía 2 Cây Mẫu Mới Nhất 3 Biến Tần – 40 Lưỡi- Ray Trượt Mới

Máy Bào Vỏ Mía 2 Cây 3 Biến Tần 40 Lưỡi Dao – Cụm Ray Trượt Dẫn Mía Thế Hệ Mới

Máy bào vỏ mía 2 cây 3 biến tần 40 lưỡi dao dùng cụm trục dao quay tốc độ ổn kết hợp hệ con lăn kéo mía để tách lớp vỏ bên ngoài thân mía. Cơ cấu 2 cửa nạp giúp đưa 2 cây mía vào cùng lúc tạo nhịp xử lý giảm gián đoạn khi bào vỏ từng cây riêng lẻ.

Phiên bản trang bị 40 lưỡi dao có vòng tròn trên trục quay tạo mật độ tiếp xúc dày giúp lớp vỏ bị bóc từng vòng xoáy khi thân mía đi qua buồng cắt. Bộ 3 biến tần kiểm soát tốc độ riêng cho từng cụm quay gồm trục dao, con lăn kéo và cụm đảo chiều.

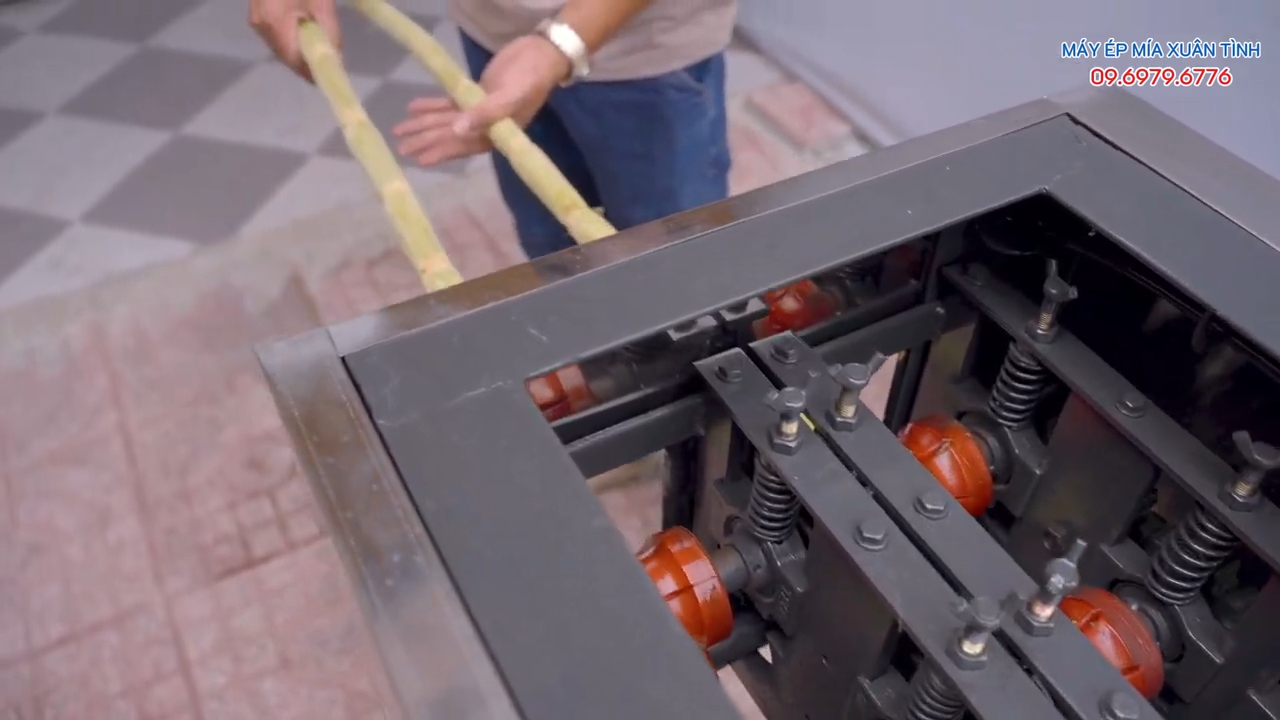

Cụm con lăn cao su kéo mía và cơ cấu truyền lực 2 hướng

Máy Bào Vỏ Mía 2 Cây dùng cụm con lăn cao su ma sát cao, ép nhẹ lên thân mía để tạo lực kéo ổn khi vào vùng dao. Con lăn giữ vai trò dẫn hướng giữ thân mía đi thẳng qua trục cắt, tránh lệch trục khi bào.

Cụm truyền lực có tách riêng giữa phần kéo mía và phần quay dao. Khi đảo chiều, hệ motor thay đổi hướng quay giúp đẩy phần mía còn lại ra ngoài hoặc kéo ngược khi cần xử lý lại đoạn chưa đạt yêu cầu.

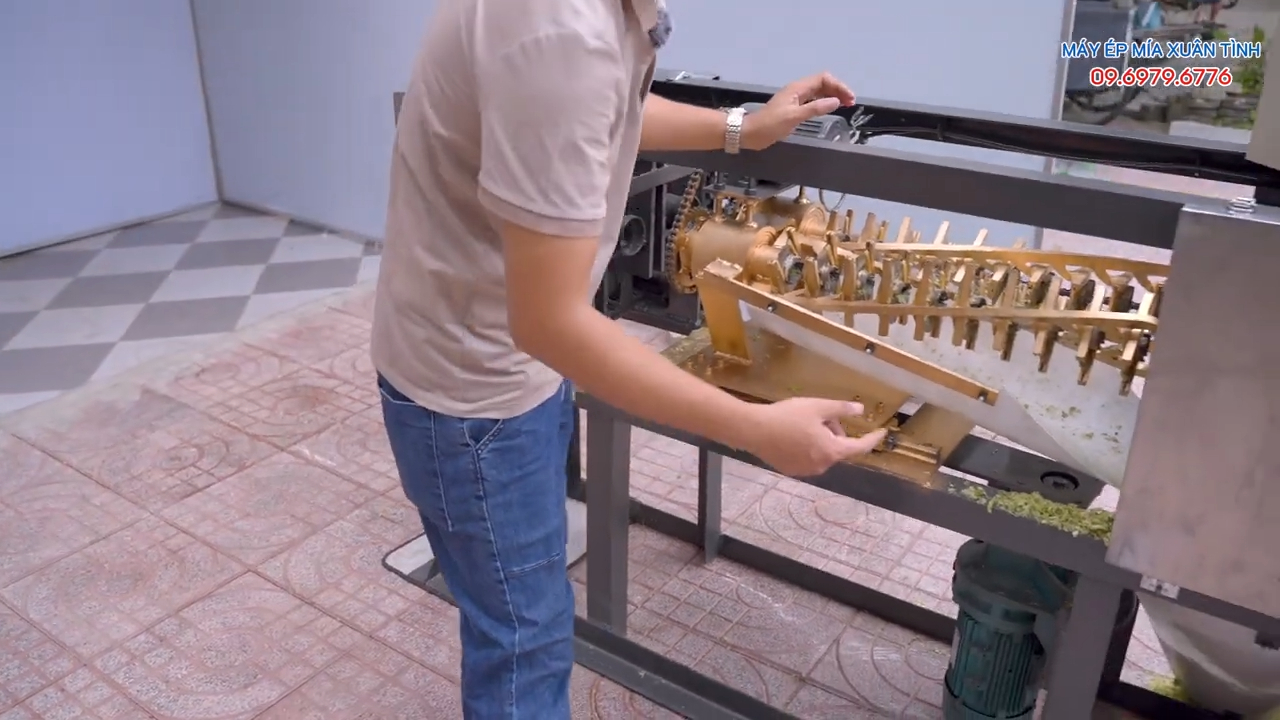

Ray trượt dẫn mía dài và cụm dao 40 lưỡi có vòng xoay

Ray trượt kéo dài tạo đường dẫn cố định cho thân mía khi vào cụm dao. Bề mặt ray được gia công phẳng giảm ma sát khi thân mía trượt qua giữ tốc độ đưa mía ổn định.

Trục dao 40 lưỡi xoay quanh tâm cố định, mỗi lưỡi dao tiếp xúc từng điểm liên tiếp trên mặt mía giúp lớp vỏ bị bóc theo dạng xoắn, hạn chế để lại mảng vỏ dày.



Kết cấu khung máy 1.9m và cụm bảo vệ 6 khoang

Thân máy dài khoảng 1.9m, có dạng khung thép liền khối, chia thành nhiều khoang che riêng từng cụm chuyển động. Hệ 6 khoang bảo vệ bao gồm khoang motor, khoang truyền lực, khoang trục dao và khoang xả mía.

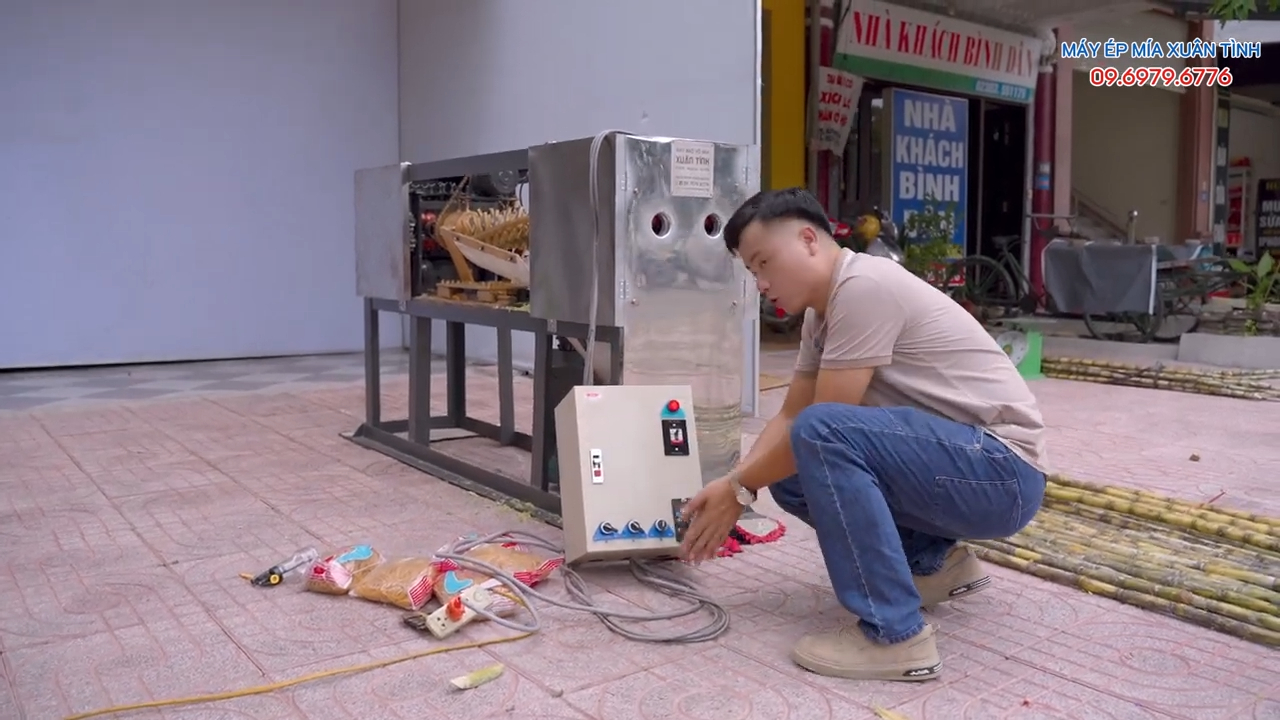

Toàn bộ cụm điện dùng nguồn 220V, trong đó 3 biến tần kiểm soát riêng từng nhịp quay giúp giảm dao động khi trục dao tăng tải. Motor giảm tốc giữ lực xoay ổn khi xử lý mía có đường kính khác nhau.



Quy trình đưa mía vào và xử lý qua cụm dao 40 lưỡi

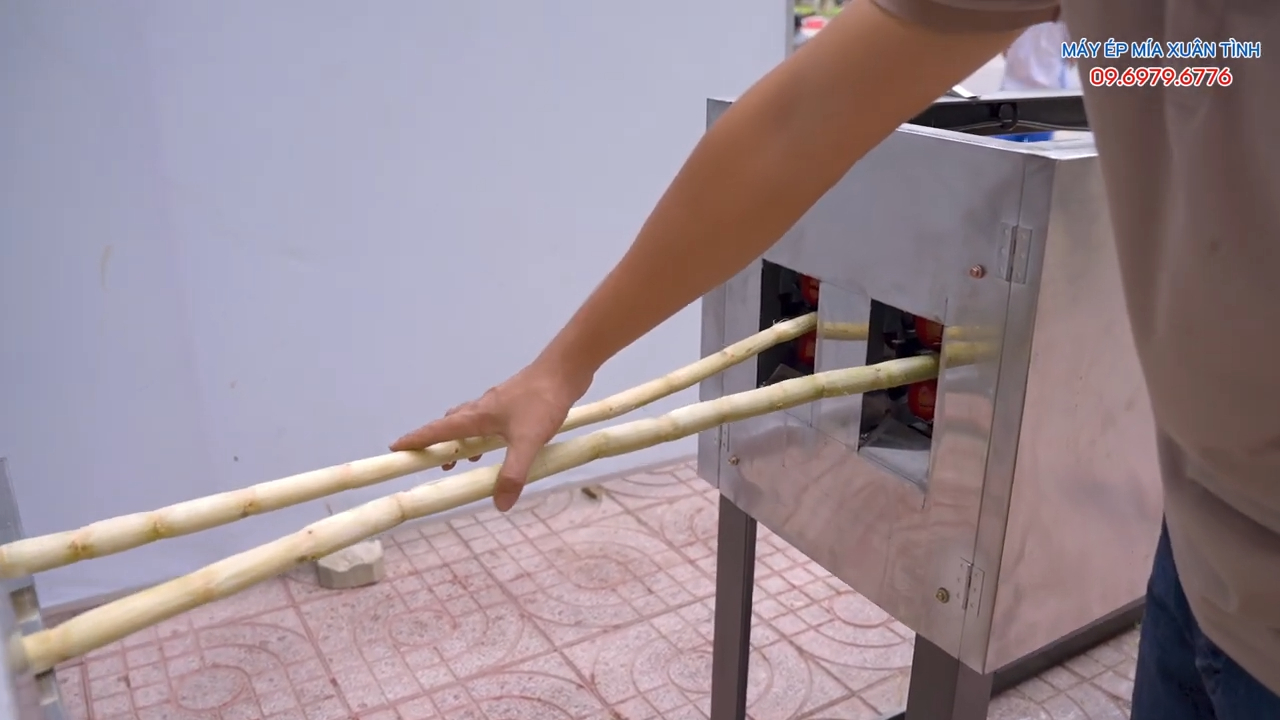

Khi khởi động, hệ thống kích hoạt 3 cụm gồm trục dao, con lăn kéo và đảo chiều. Thân mía đặt lên ray dẫn, con lăn ép nhẹ và kéo mía vào buồng cắt.

Trong buồng cắt, 40 lưỡi dao quay quanh trục trung tâm, cắt lớp vỏ theo vòng xoắn liên tục. Khi đi qua toàn bộ chiều dài xử lý, thân mía được đưa ra ngoài với bề mặt đã tách vỏ, sẵn sàng chuyển sang cụm ép nước mía.

Khả năng đưa 2 cây cùng lúc giúp tăng lượng mía đi qua buồng cắt trong mỗi chu kỳ quay giữ nhịp xử lý ổn định ngay cả khi đưa nhiều thân mía có kích thước khác nhau.

Máy bào vỏ mía 2 cây 3 biến tần 40 lưỡi dao dùng cơ cấu ray trượt dài, con lăn kéo và trục dao nhiều lưỡi giúp tách vỏ mía theo đường xoắn liên tục giữ thân mía ít dập nát và giữ nguyên cấu trúc ruột mía cho bước ép tiếp theo.
