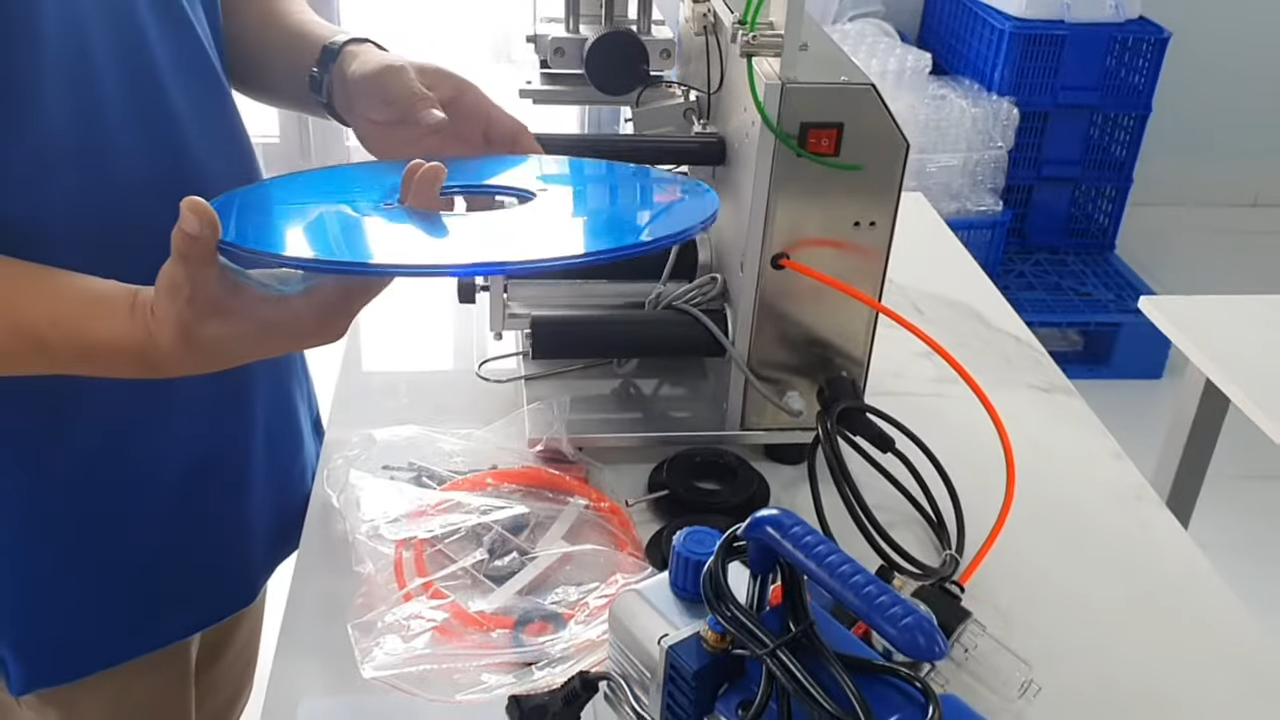

Thân máy dán nhãn hộp – cấu tạo và điều chỉnh cuộn tem máy dán nhãn hút chân không

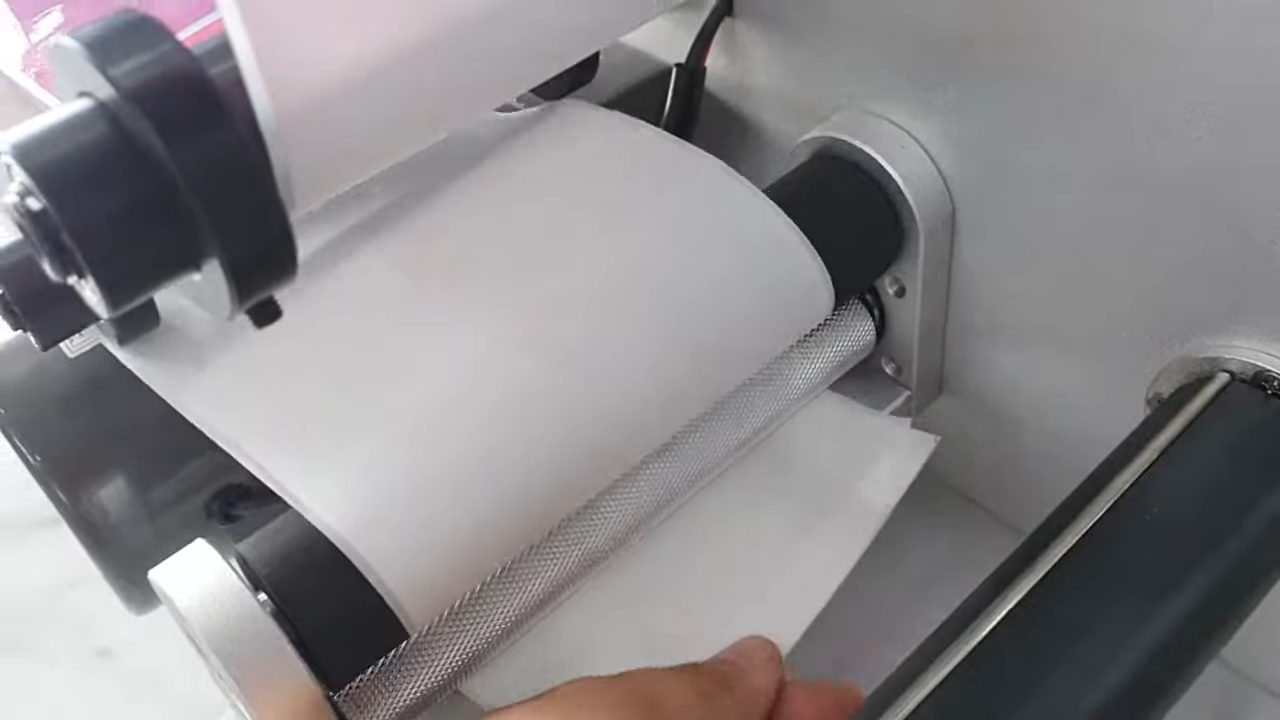

Phần thân của máy dán nhãn hộp là khu vực tập trung toàn bộ cơ cấu dẫn tem và hệ thống căn chỉnh vị trí cuộn nhãn có hai cữ chỉnh để định vị cuộn tem giúp đổi linh hoạt từng khổ nhãn khác nhau khi vào vận hành. Trong hệ thống dẫn tem còn có hai con lăn chặn giữ vai trò dẫn hướng giúp dải tem đi theo đúng trục di chuyển trên máy dán nhãn hộp. Khi thay đổi nhãn, người vận hành cần điều chỉnh vị trí con lăn để đường đi của tem không bị lệch hoặc xoắn. Trong giai đoạn chạy thử, quan sát đường chạy của tem để tinh chỉnh lại độ thẳng và độ căng cho phù hợp.

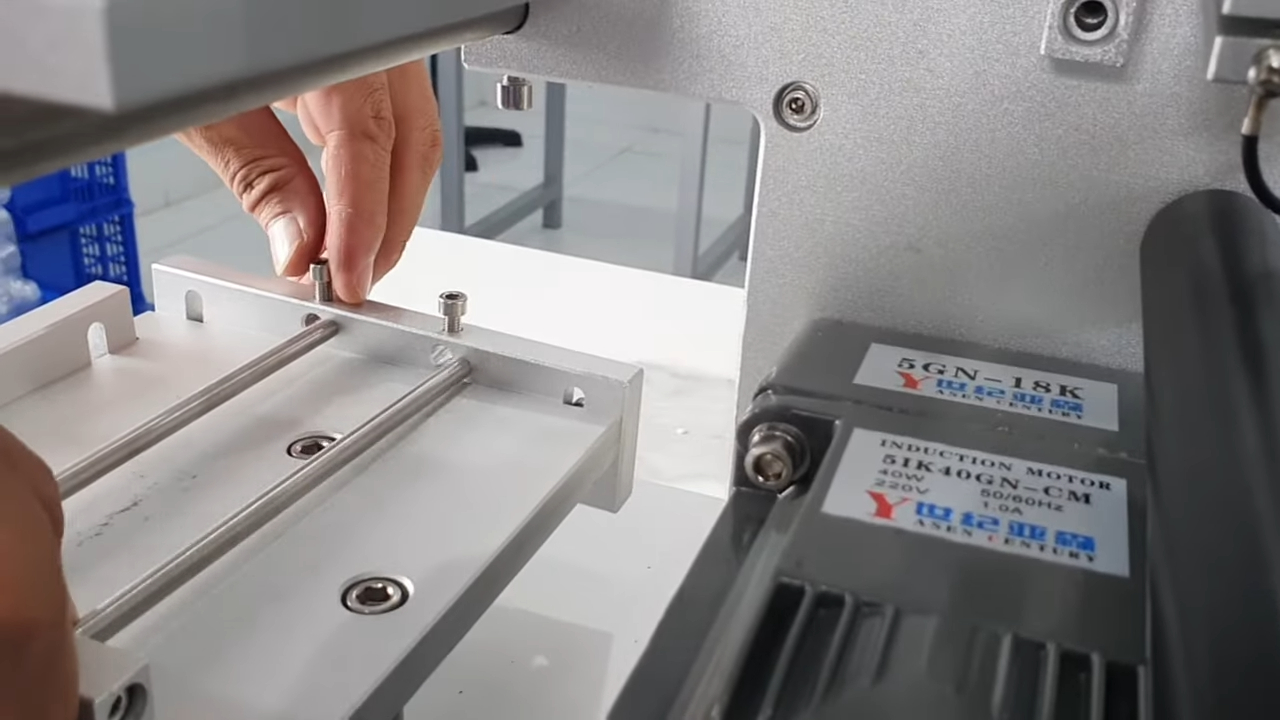

Lắp đặt linh kiện máy dán nhãn hộp – ốc cố định và cụm căn chỉnh trục tem

Trong bộ linh kiện lắp đặt của máy dán nhãn hộp có sẵn ốc siết và dụng cụ lục giác để cố định toàn bộ cụm trục dẫn tem. Khi lắp đặt từng chi tiết cần được đặt đúng khi tiến hành siết cố định. Cụm trục có hai ốc chặn hai bên, trong đó một ốc đi kèm vòng đệm dài hơn để lắp phía trong nhằm giữ ổn trục dẫn. Khi lắp, cần phân biệt rõ mặt lõm và mặt phẳng của chi tiết để đặt đúng chiều, tránh sai lệch khi siết lực. Khi căn chỉnh đúng, tiến hành siết ốc để cố định toàn bộ cụm. Hai ốc bên ngoài giữ khối chính, còn cụm trong để điều chỉnh độ cao theo yêu cầu vận hành.



Kết nối khí nén máy dán nhãn hút chân không – lắp dây và đầu nối nhanh

Công đoạn tiếp theo là kết nối hệ thống khí nén từ máy nén khí đến máy dán nhãn hộp. Máy dán nhãn hộp dùng đầu nối nhanh khi đưa dây khí vào sẽ tự khóa khi tháo chỉ cần nhấn vòng giữ tại đầu nối và rút ra. Luồng khí nén được cấp vào cụm hút tạo lực cho đầu hút nhãn hoạt động giúp tách tem từ cuộn và đưa lên mặt hộp hoặc chai khi dán nhãn.

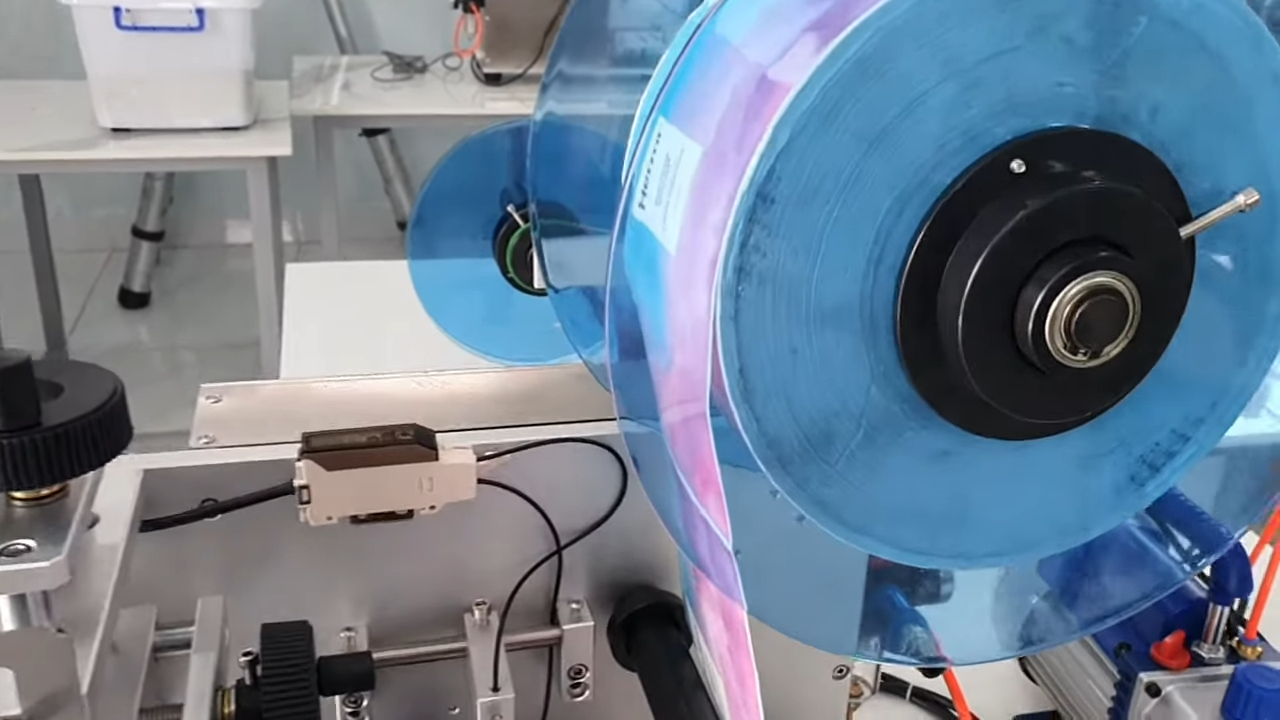

Hướng dẫn đi nhãn máy dán nhãn hộp chai vuông – lắp cuộn tem và dẫn đường nhãn

Khi hoàn tất kết nối khí nén, tiến hành cấp điện để đưa máy dán nhãn hộp vào trạng thái sẵn sàng chạy thử. Trong giai đoạn chạy thử, cần theo dõi đường đi của tem để điều chỉnh lại các điểm dẫn hướng nếu phát sinh lệch. Quy trình dẫn nhãn gồm các bước: * Lắp cuộn nhãn vào trục giữ cuộn * Kéo dải tem theo đúng đường dẫn của máy * Đưa tem đi qua cảm biến nhận nhãn * Dẫn qua hệ thống con lăn dẫn hướng * Đưa đến vị trí tách nhãn và cụm đầu hút Khi máy hoạt động, đầu hút nhãn sẽ tách từng tem khỏi lớp đế và đưa lên mặt hộp hoặc chai vuông từng nhịp chạy.

Trong khi lắp đặt, cần giữ dải tem đi thẳng theo toàn bộ đường dẫn, tránh xoắn hoặc lệch mép. Khi đưa tem vào đúng, tiến hành siết chặt các cụm giữ cuộn để ít lỏng khi máy chạy thử. Khi máy vận hành, tem được kéo từng nhịp và dán chính xác lên mặt sản phẩm theo chu kỳ lặp ổn.
