Thang Máy Khung Thép Vách Kính 450kg Cho Nhà 80m² Tại Hà Nội

Giới thiệu công trình thang máy gia đình khung thép vách kính

Tại một công trình nhà ở có diện tích khoảng 80m² ở Hà Nội, gia chủ lựa chọn lắp đặt thang máy gia đình khung thép vách kính nhằm tăng sự thuận tiện trong sinh hoạt và tạo điểm nhấn cho không gian nội thất. Đến thời điểm ghi nhận, hạng mục cơ khí của thang máy đã hoàn thành khoảng 90%.

Mẫu thang máy gia đình này được bố trí trong khu vực thang bộ, sử dụng kết cấu khung thép kết hợp vách kính để tạo độ thông thoáng và tăng tính thẩm mỹ cho công trình.

Kích thước thang máy 450kg và cấu tạo khung thép

Mẫu thang máy gia đình được thiết kế theo tiêu chuẩn tải trọng 450kg. Kích thước phủ bì khung thép đạt 1,6 x 1,6m. Với thông số này, cabin thang máy có kích thước 1,1 x 0,9m.

Phần khung được chế tạo từ thép bản 120 dày 4mm và hoàn thiện bằng sơn tĩnh điện. Thiết kế này tạo sự đồng bộ cho toàn bộ hố thang, đồng thời phù hợp với phương án lắp đặt vách kính bao quanh.

Cửa tầng sử dụng kích thước tiêu chuẩn 700 x 2.100mm. Khung bao cửa là loại khung bao bản hẹp bằng inox nhập khẩu Hàn Quốc dày 1,2mm.

Thiết kế cabin thang máy kính

Cabin của mẫu thang máy gia đình 450kg được thiết kế với hai vách hông bằng kính cường lực kết hợp viền inox nhập khẩu Hàn Quốc.

Do khu vực phía sau bố trí đối trọng nên vách sau cabin sử dụng inox tấm, trong đó phần trung tâm là inox gương. Thiết kế này giúp đồng bộ với tổng thể nội thất cabin.

Phần sàn cabin được hoàn thiện bằng đá tự nhiên theo lựa chọn của gia chủ. Hệ thống trần cabin sẽ được lắp đặt bổ sung kế đó khi hoàn thiện các hạng mục cơ khí còn lại, đồng thời tích hợp các vị trí bố trí đèn chiếu sáng.

Ray dẫn hướng và cáp tải của thang máy

Bên trong hố thang, hệ thống dẫn hướng gồm hai bộ phận riêng biệt là ray dẫn hướng cabin và ray dẫn hướng đối trọng.

Đối trọng được bố trí phía sau cabin. Cả ray cabin và ray đối trọng đều sử dụng ray T78 nhập khẩu Hàn Quốc.

Hệ thống cáp tải chính là cáp chuyên dụng dành cho thang máy. Ngoài ra còn có các chi tiết như bass nối ray, bass cố định ray cabin, bass cố định ray đối trọng và hệ thống cáp điện phục vụ đấu nối vận hành hậu quá trình hoàn thiện phần cơ khí.

Khung thép được tính toán theo từng tầng

Trong quá trình thiết kế, chiều dài từng thanh trụ thép được tính toán để các vị trí nối nằm tại khu vực dầm tầng. Cách bố trí này giúp các điểm nối đồng đều hơn về mặt thẩm mỹ thay vì xuất hiện giữa khoảng không gian sử dụng.

Toàn bộ khung thép được sơn tĩnh điện với bề mặt hoàn thiện đồng nhất. Các vị trí liên kết giữa cột thép và thanh ngang cũng được gia công đồng bộ nhằm tạo sự liền mạch cho công trình.

Theo thiết kế, phần kính sẽ được lắp phủ mặt ngoài khung thép, tạo mặt phẳng đồng đều giữa khung và kính khi hoàn thiện.

Phòng máy của thang máy gia đình

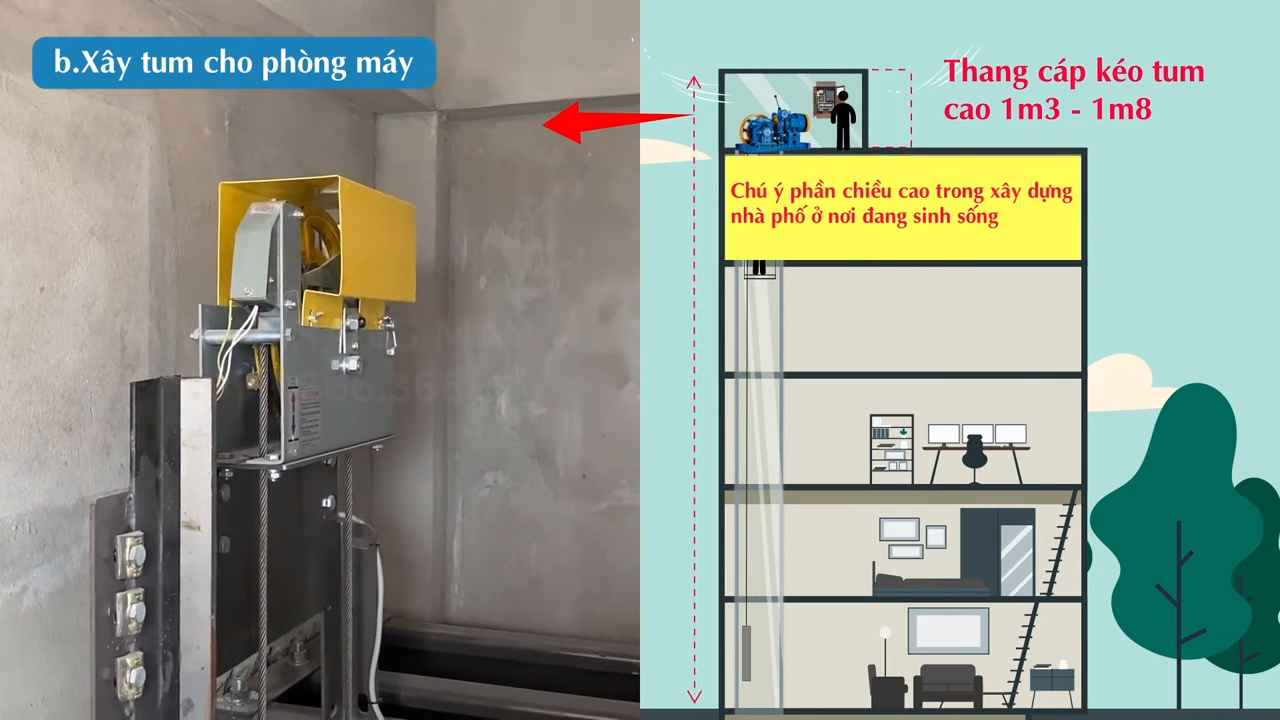

Công trình sử dụng thang máy có phòng máy. Do giới hạn chiều cao xây dựng, khu vực phòng máy được thiết kế với chiều cao thông thủy khoảng 1,4m.

Mặc dù diện tích hạn chế nhưng vẫn đáp ứng yêu cầu bố trí các thiết bị chính phục vụ vận hành thang máy.

Thiết bị chính trong phòng máy

Thiết bị quan trọng nhất trong phòng máy là máy kéo Montanari nhập khẩu từ Italia. Bên cạnh đó còn có:

• Bệ máy.
• Hệ thống neo cáp.
• Ray dẫn hướng cabin.
• Thiết bị chống rung.
• Bộ hạn chế vượt tốc Governor.

Governor là bộ phận liên kết với Governor dưới thông qua cáp chuyên dụng và kết nối với thắng cơ của cabin. Khi thang máy hoạt động vượt quá tốc độ định mức, cơ cấu này sẽ tác động để hỗ trợ các chức năng an toàn của thang.

Ngoài ra, phòng máy còn bố trí tủ điện điều khiển. Sau lúc hoàn tất phần cơ khí, đội ngũ kỹ thuật điện sẽ tiến hành đấu nối và chạy thử toàn bộ hệ thống.

Móc treo phục vụ lắp đặt thiết bị

Một chi tiết quan trọng khác là móc treo kỹ thuật trong phòng máy. Bộ phận này được sử dụng để treo pa lăng trong quá trình đưa các thiết bị có khối lượng lớn như máy kéo và bệ máy lên vị trí lắp đặt.

Gia chủ cần lưu ý bố trí móc treo đúng yêu cầu kỹ thuật ngay từ giai đoạn xây dựng để phục vụ công tác lắp đặt thang máy.

Hoàn thiện vách kính theo thiết kế 3D

Theo phương án đã được thống nhất, toàn bộ vách kính của thang máy sẽ được lắp phủ ngoài khung thép. Phần khung bao cửa cũng được thiết kế nhô ra khoảng 1,5cm nhằm tạo sự đồng nhất với mặt kính vừa xong khi hoàn thiện.

Thiết kế này được xây dựng dựa trên mô hình 3D của công trình, giúp tổng thể thang máy khung thép vách kính đạt độ đồng bộ cao khi đưa vào sử dụng.

Tổng kết

Mẫu thang máy gia đình khung thép vách kính 450kg tại công trình nhà 80m² sử dụng khung thép sơn tĩnh điện, cabin kính cường lực, ray T78 nhập khẩu Hàn Quốc và máy kéo Montanari Italia. Với kích thước phủ bì 1,6 x 1,6m và cabin 1,1 x 0,9m, đây là phương án phù hợp cho những công trình nhà ở muốn kết hợp giữa công năng sử dụng và tính thẩm mỹ của thang máy kính.
