Nồi chưng cất tinh dầu công nghiệp inox 304 dung tích 2.000 lít
Nồi chưng cất tinh dầu 2.000 lít có độ dày vật liệu 2,5 mm. Thân nồi có đường kính 1.600 mm, chiều cao thân nồi tính cả chân là 1.800 mm.
Thông số cấu tạo nồi chưng cất tinh dầu 2.000 lít
- Dung tích nồi: 2.000 lít.
- Chất liệu: inox 304.
- Độ dày thân nồi: 2,5 mm.
- Đường kính thân nồi: 1.600 mm.
- Chiều cao thân nồi tính cả chân: 1.800 mm.
- Phần khoang nấu bên trong có đường kính 1.400 mm và chiều cao 1.400 mm.
- Khoang truyền nhiệt có đường kính 1.500 mm, chiều cao 1.400 mm.
- Lớp bảo ôn bên ngoài có đường kính 1.600 mm, chiều cao 1.400 mm, được làm từ inox 304 dày 1 mm.
- Hệ thống bồn ngưng tụ làm mát tuần hoàn có đường kính 500 mm, chiều cao tính cả chân thiết bị là 1.500 mm.
- Bộ phận tách tinh dầu có đường kính 200 mm, chiều cao 600 mm.
Cấu tạo bên trong nồi chưng cất tinh dầu công nghiệp
Bên trong nồi chưng cất tinh dầu 2.000 lít được bố trí một lồng chứa đồ xử lý làm từ inox 304. Lồng được gia công dạng dập lỗ để hơi nước đi qua, cuốn tinh dầu trong đồ xử lý lên hệ thống ngưng tụ.
Toàn bộ nồi được gia công theo cấu tạo nhiều lớp, gồm lớp tiếp xúc trực tiếp với khu vực gia nhiệt, lớp truyền nhiệt và lớp bảo ôn bên ngoài.
Quy trình gia công nồi chưng cất tinh dầu công nghiệp tại xưởng Thanh Hưng
Máy Công Nghiệp Thanh Hưng giới thiệu các bước gia công nồi chưng cất tinh dầu công nghiệp tại xưởng sản xuất.

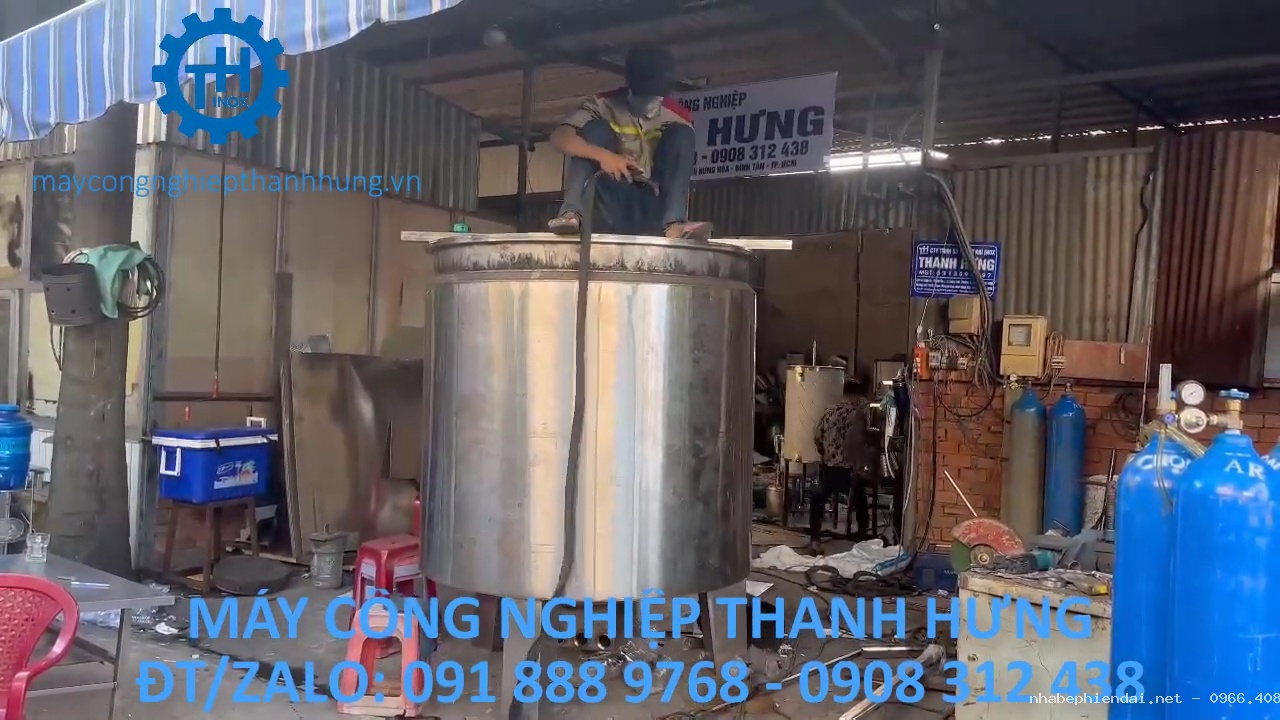

- Gia công lớp inox bên trong: Đây là lớp đầu tiên, tiếp xúc với khu vực gia nhiệt. Lớp trong cùng được làm từ inox 304 với độ dày lên tới 20 ly, tạo kết cấu chắc chắn cho nồi.

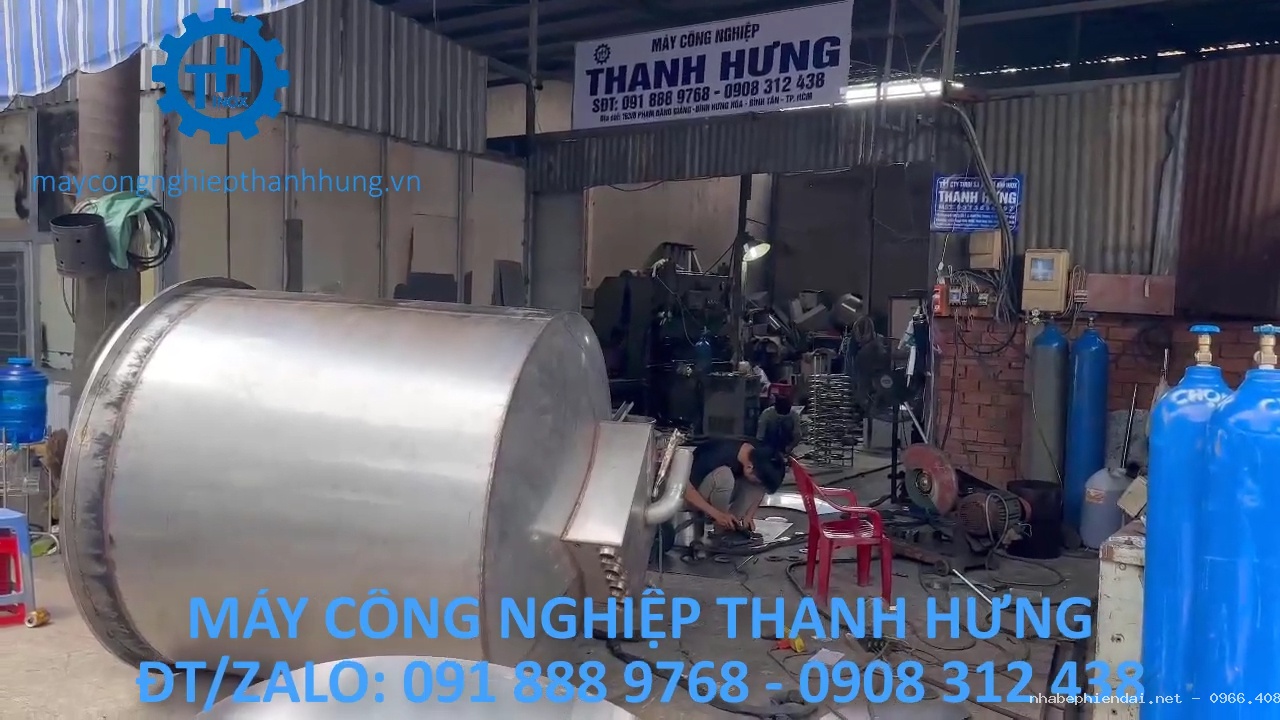

- Lắp ráp các lớp thân nồi: Sau khi hoàn thiện lớp trong, các phần thân nồi, lớp truyền nhiệt và lớp bảo ôn bên ngoài được ghép nối hoàn chỉnh.
- Lắp chân nồi và hoàn thiện thân máy: Nồi được ráp chân, kiểm tra từng chi tiết trước khi chuyển sang các bước hoàn thiện cuối cùng.
Trong quá trình gia công, đội ngũ kỹ thuật kiểm tra vật liệu, đảm bảo chủng loại inox đúng theo yêu cầu đặt hàng.
Hoàn thiện nồi chưng cất tinh dầu 2.000 lít
Sau khi hoàn thiện phần thân nồi, các chi tiết trên nắp cũng được gia công đầy đủ. Người thợ tiến hành vệ sinh toàn bộ bề mặt, hoàn thành khâu cuối cùng trước khi bàn giao.

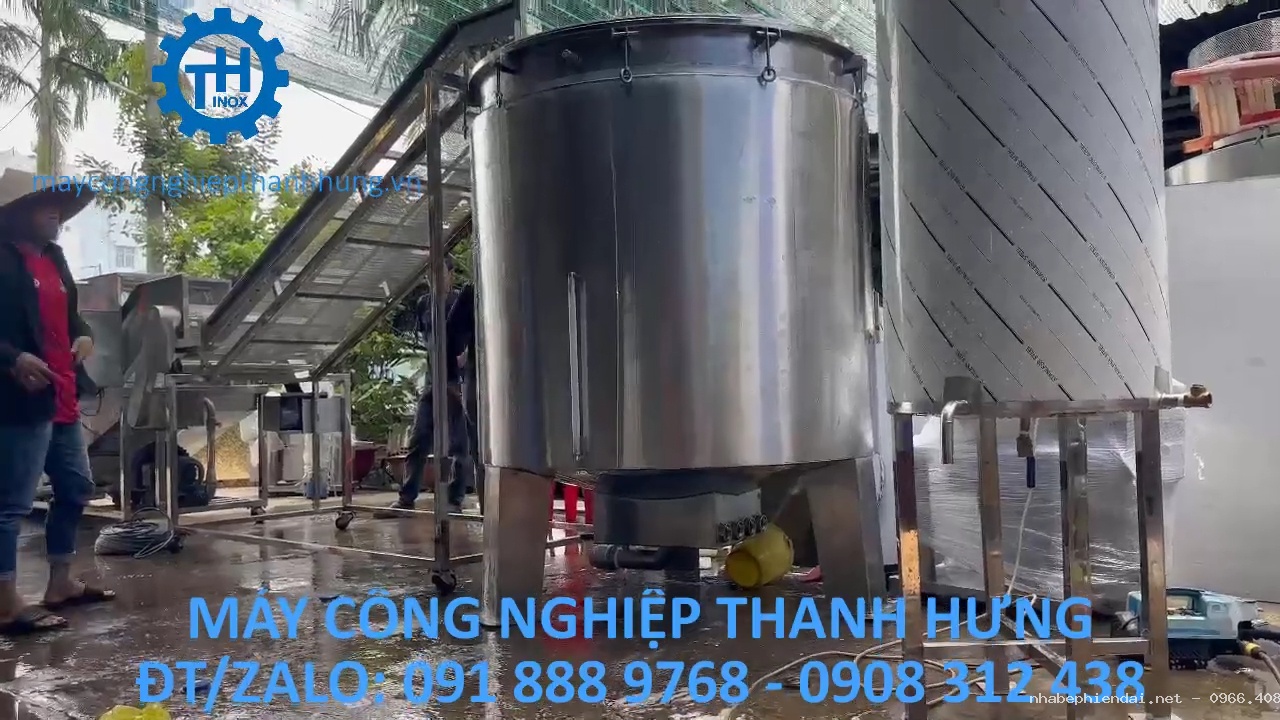

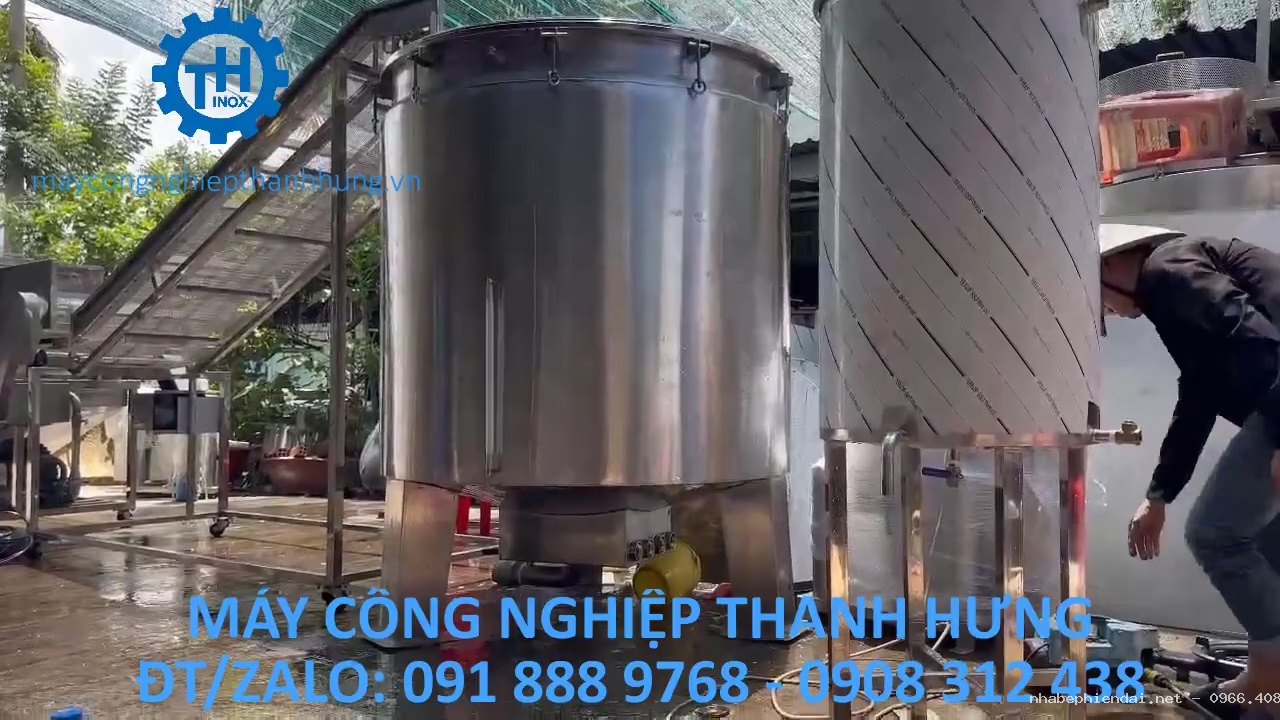

Nồi chưng cất tinh dầu công nghiệp 2.000 lít sau khi hoàn thiện được đưa vào khu vực lắp đặt cùng dây chuyền máy rửa và băng tải vận chuyển đồ xử lý.
Bộ nồi chưng cất tinh dầu 2.000 lít là một phần trong hệ thống cung cấp tinh dầu công nghiệp tự động, kết hợp cùng các bộ phận khác để tạo thành dây chuyền chưng cất quy mô lớn.
