Máy Bào Vỏ Mía 6 Cây 96 Lưỡi Dao

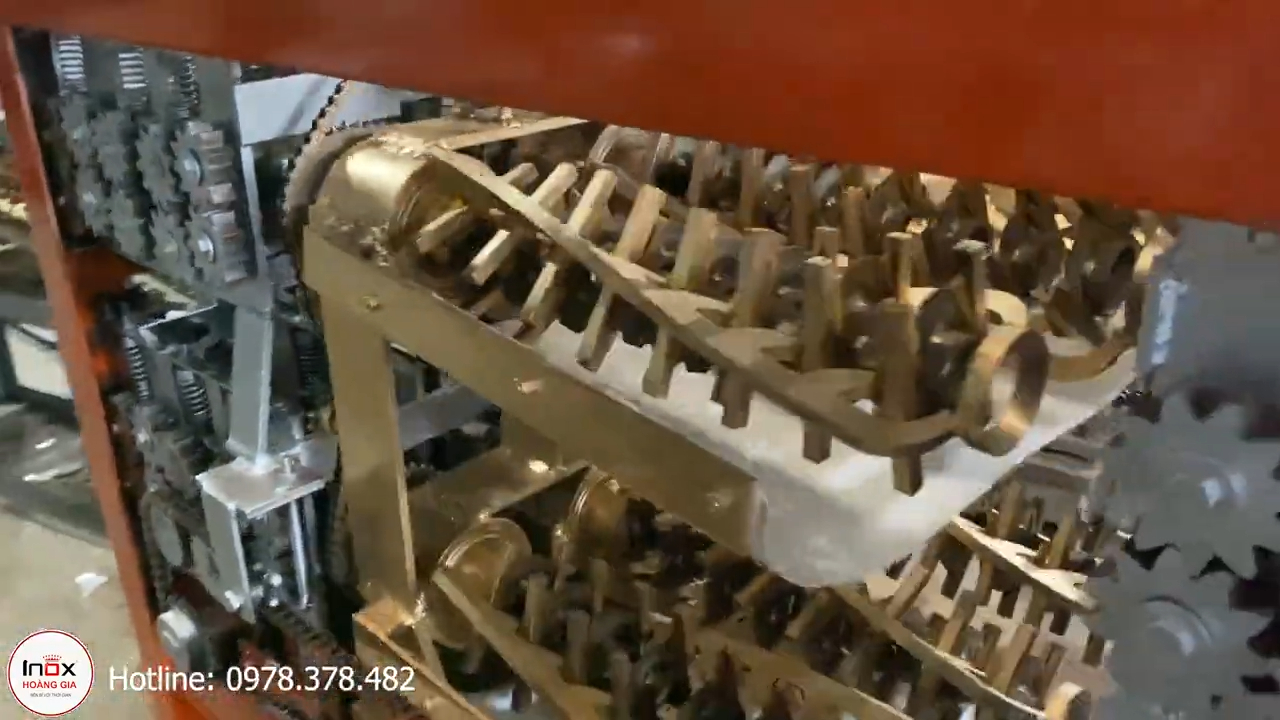

Cấu tạo bộ cung dao bào mía khung 10 dao

Mỗi cung dao gồm 2 lưỡi: lưỡi trên và lưỡi dưới. Cấu trúc cung dao có đối xứng theo trục quay tạo điểm cắt khi mía đi qua cụm dao. Hệ thống cung dao sắp xếp theo chuỗi 1, 2, 3, 4 và lặp lại theo vòng quay của bầu dao. Khung 10 dao gồm 10 cụm khung riêng, đánh số từ 1 đến 10. Mỗi khung chứa 2 lưỡi cắt, tổng cộng một bầu dao đạt 20 lưỡi cắt. Hai bầu dao tạo tổng 40 lưỡi trong cấu hình kép. Một số mẫu phổ thông dùng khung 8 dao với cấu trúc từ 1 đến 8, số lượng cụm ít hơn nên mật độ cắt thấp hơn.

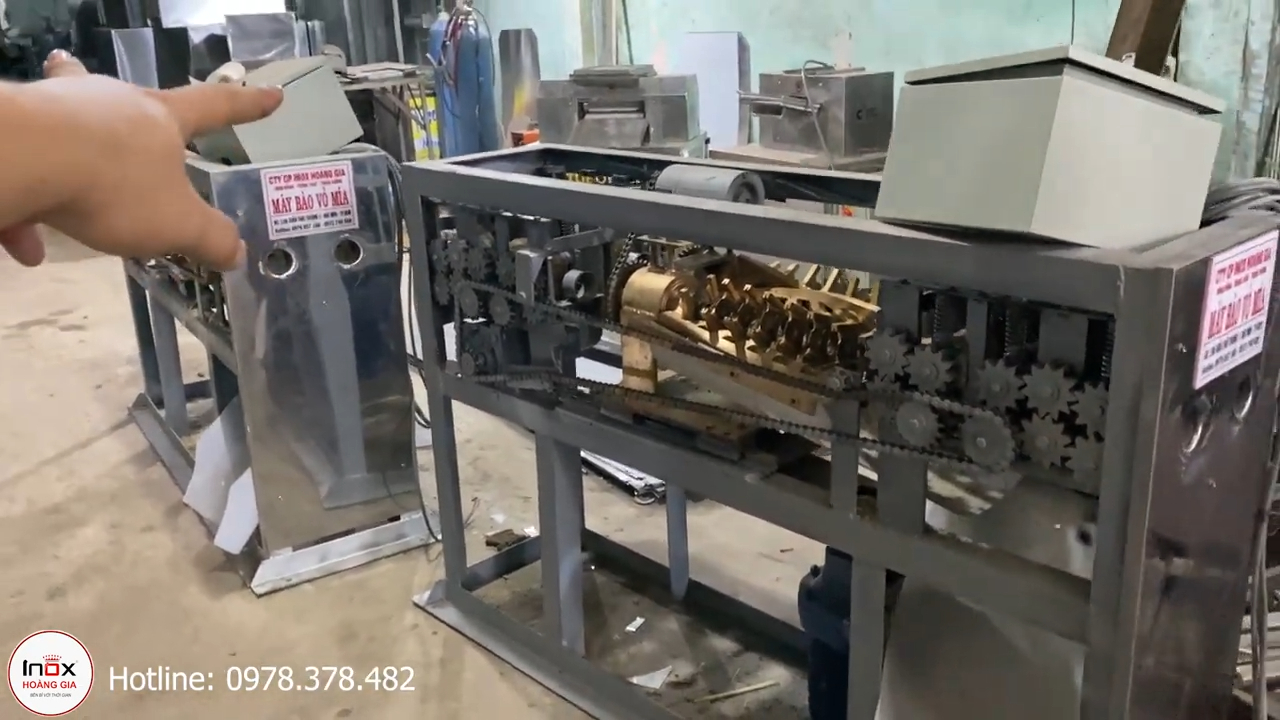

Bố trí cấu trúc khung 10 dao và khung 8 dao

Khung 10 dao gồm 10 cụm dao, mỗi cụm gắn 2 lưỡi cắt, tổng 20 lưỡi cho một bầu dao. Khi dùng cấu hình 2 bầu dao, tổng lưỡi đạt 40. Khung 8 dao chỉ có 8 cụm, tổng số lưỡi thấp hơn nên mật độ cắt giảm. Kích thước thân máy khung 10 dao kéo dài thêm để chứa cụm dao bổ sung, chiều dài phổ biến khoảng 172 cm, bản hai cây khoảng 177 cm. Khung 8 dao thường ngắn hơn, thân máy khoảng 160–167 cm. Chiều cao hai cấu hình quanh mức 110 cm, khung máy dạng thép dày, trọng lượng lớn tạo độ ổn khi đưa mía vào cụm cắt.



Đặc điểm chuyển động khi bào mía

Khung 8 dao cần dải quay cao hơn để đạt mức cắt ổn, dải điều chỉnh nằm khoảng 1.30 đến 3.5. Khung 10 dao duy trì nhịp quay thấp hơn nhưng vẫn đạt trạng thái cắt nhờ số lượng lưỡi lớn. Khi đặt hai cấu hình cùng chạy thử, khung 10 dao ghi nhận rung động thấp hơn, âm phát ra nhỏ hơn. Mía được kéo vào cụm dao theo nhịp liên tục, không giật cục khi đưa thân mía vào. Mật độ lưỡi cao tạo nhiều điểm cắt trong một vòng quay, lớp vỏ mía tách ra nhanh hơn ngay tại cửa ra.

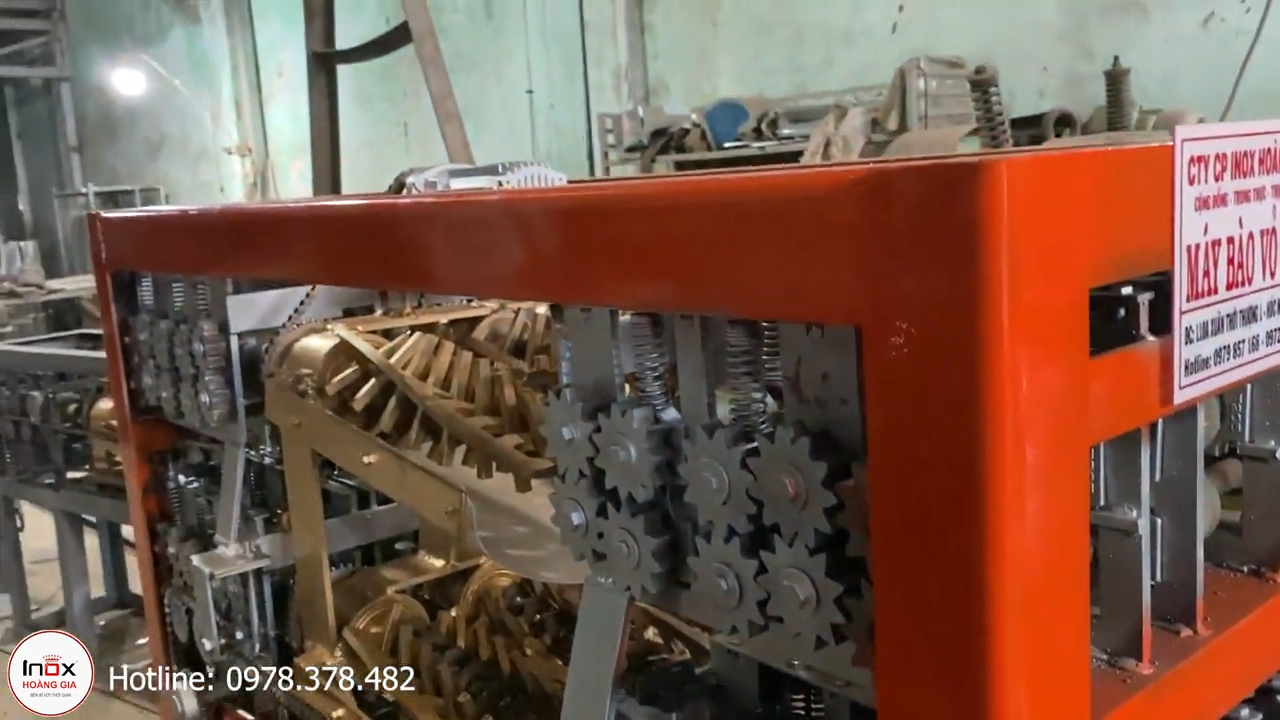

Kiểm tra độ ổn khi đưa mía vào cụm dao

Thử nghiệm đặt ly nước lên thân máy ghi nhận mức rung thấp ở cấu hình 10 dao, ly giữ nguyên vị trí trong lúc cụm dao quay. Khi đưa mía vào, cơ cấu kéo tự dẫn thân mía vào vùng cắt, hạn chế lực giữ tay từ phía vận hành. Khung máy thép dày khoảng 5 ly, trọng lượng khoảng 230 kg tạo khối đầm giảm dao động khi cụm dao quay. Mía đi qua vùng lưỡi theo nhịp cắt dày, lớp vỏ tách ra ngay tại điểm tiếp xúc đầu tiên.

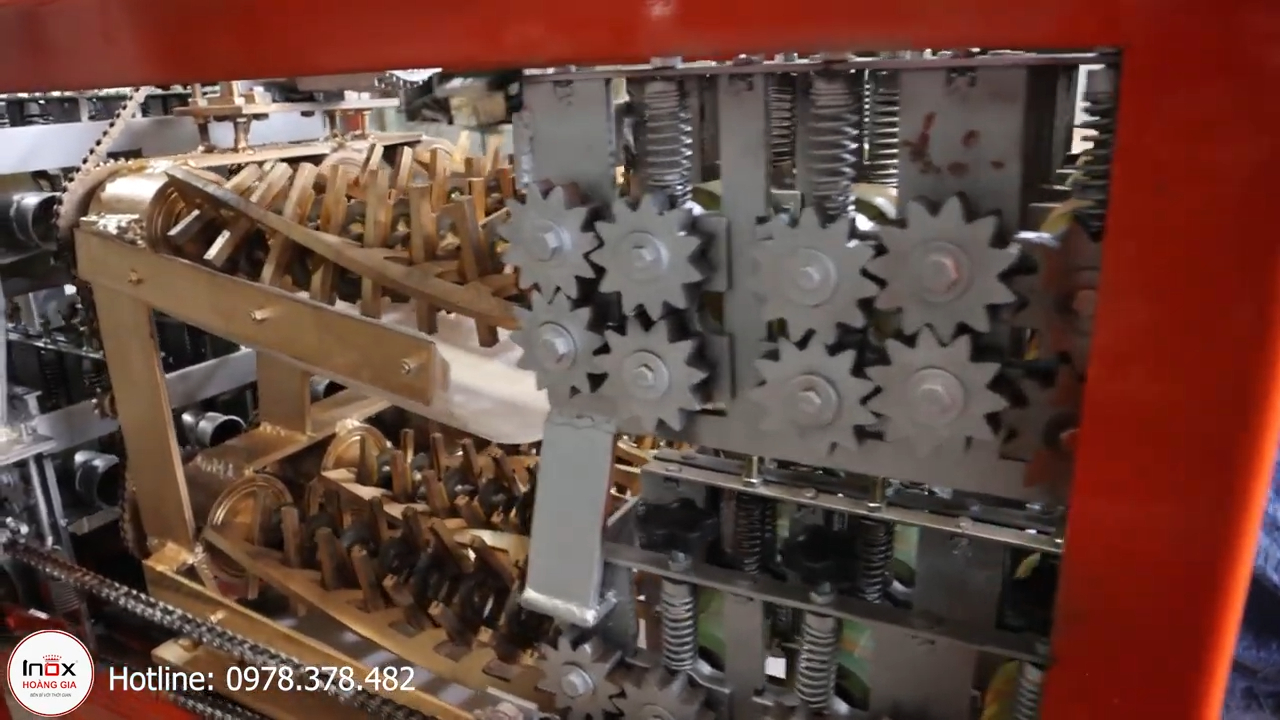

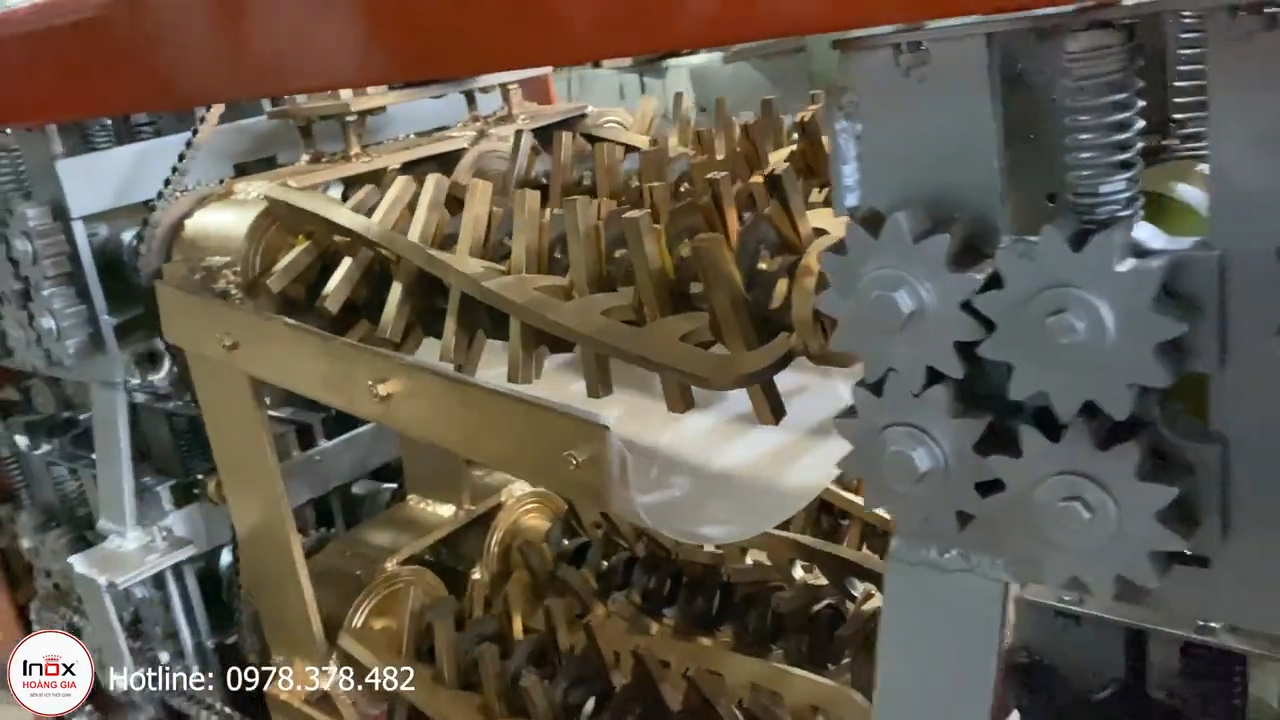

Đặc điểm cụm 10 dao trong bào mía liên tục

Cụm 10 dao tạo chuỗi cắt liên tiếp theo 3 lần cắt xuống và 3 lần cắt lên trong mỗi vòng quay. Mật độ lưỡi cao tạo nhiều điểm tiếp xúc trên thân mía, lớp vỏ tách ra từng dải nhỏ. Cấu hình 2 bầu dao đạt tổng 40 lưỡi, chu kỳ cắt dày tạo tốc độ tách vỏ ổn ngay từ đầu vào cho phép thân mía đi qua vùng dao mà không dừng lại giữa chừng, duy trì nhịp cắt trên toàn bộ chiều dài bầu dao.
