Máy Đóng Gói Định Lượng Hạt Khô HL10

Chuẩn Bị Hạt Khô Và Điều Chỉnh Bộ Phận Định Lượng Của Máy HL10

Trước khi bắt đầu, cần đổ hạt khô vào phễu chứa phía trên máy. Phễu được bố trí thước kiểm tra để theo dõi lượng hạt còn lại bên trong.

Bên dưới là khay định lượng. Bộ phận định lượng của máy HL10 gồm 4 ống chứa hạt. Các ống được thiết kế tháo lắp linh hoạt. Tùy theo kích thước hạt cần đóng gói, người thao tác có thể rút bớt các ống lồng bên trong. Khi đường kính ống lớn hơn, lượng hạt đi xuống sẽ nhiều hơn.

Ngoài cách thay đổi kích thước ống, trọng lượng mỗi gói còn được điều chỉnh bằng vô lăng. Khi xoay vô lăng theo chiều kim đồng hồ, 2 thanh định vị tách ra, dung tích chứa trong ống tăng lên và lượng hạt cho mỗi gói sẽ nhiều hơn. Khi xoay ngược chiều kim đồng hồ, dung tích chứa giảm xuống và lượng hạt trong mỗi gói cũng giảm theo.

Sau đó lúc chọn được mức định lượng phù hợp, cần siết chặt ốc hãm để cố định vị trí, tránh thay đổi trong lúc đóng gói. Đồng thời kiểm tra thanh giữ phải ôm sát ống định lượng để bảo đảm độ ổn định.

Cài Đặt Bộ In Date Và Lắp Cuộn Mực In Trên Máy HL10

Đối với bộ in date, người thao tác nhấn núm khóa và xoay ngược chiều kim đồng hồ về vị trí 3 giờ để tháo cụm ký tự.

Máy được bố trí 3 hàng ký tự. Tùy nội dung cần in mà lựa chọn số và ký tự phù hợp. Máy đi kèm hộp ký tự riêng để thay thế khi cần. Ngay hậu quá trình lắp xong, đặt lại cụm ký tự vào vị trí cũ rồi xoay theo chiều kim đồng hồ để khóa lại.

Cuộn mực in date cũng có thể thay thế dễ dàng. Đường đi của ruy băng mực bắt đầu từ cuộn mới, đi qua các thanh dẫn hướng, qua cụm in rồi cuốn sang cuộn thu hồi. Khi thay ruy băng, chỉ cần tháo 2 con ốc giữ nắp, nhấc nắp lên và thay cuộn mới.

Bộ in date còn cho phép điều chỉnh vị trí in bằng cách nới lỏng ốc hãm và dịch chuyển cụm in sang trái hoặc sang phải để đưa ngày sản xuất hoặc hạn sử dụng về đúng vị trí mong muốn trên bao bì.

Lắp Cuộn Màng Và Cài Đặt Nhiệt Độ Hàn Túi

Để thay cuộn màng đóng gói, tháo ốc giữ, rút lõi định tâm, lấy cuộn cũ ra rồi lắp cuộn mới vào. Tiếp đó lắp lại lõi định tâm và căn chỉnh cuộn màng nằm chính giữa.

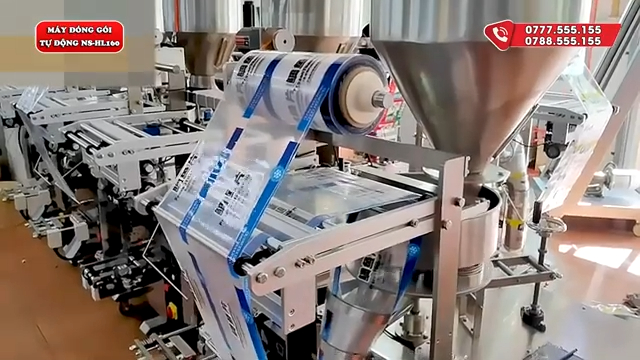

Đường đi của màng đóng gói bắt đầu từ cuộn màng, đi qua thanh dẫn hướng, tiếp tục đi qua các thanh định vị, xuống phễu tạo hình, luồn qua các khe dẫn hướng rồi đi tới cụm ép hàn.

Tại vị trí con lăn ép màng có cần gạt tách con lăn. Khi lắp màng, gạt cần xuống để mở khe dẫn hướng, đưa màng vào rồi gạt trở lại để ép chặt màng.

Máy HL10 được cấp điện bằng nguồn dân dụng thông qua phích cắm đi kèm. Nguồn điện khuyến nghị là dây điện từ 2,5 mm² trở lên.

Bảng điều khiển được bố trí công tắc nguồn và 2 bộ điều khiển nhiệt độ. Bộ điều khiển bên trái quản lý nhiệt độ thanh hàn ngang, bộ điều khiển bên phải quản lý nhiệt độ thanh hàn dọc.

Khi cài đặt nhiệt độ, nhấn phím SET rồi điều chỉnh giá trị mong muốn. Mức nhiệt thường nằm trong khoảng từ 110°C đến 140°C.

Nếu mép túi bị bong hoặc tách lớp ngay sau khi hàn, cần tăng nhiệt độ. Nếu mép túi bị cháy, cần giảm nhiệt độ xuống.

Điều Khiển Máy Đóng Gói HL10 Và Bảo Dưỡng Định Kỳ

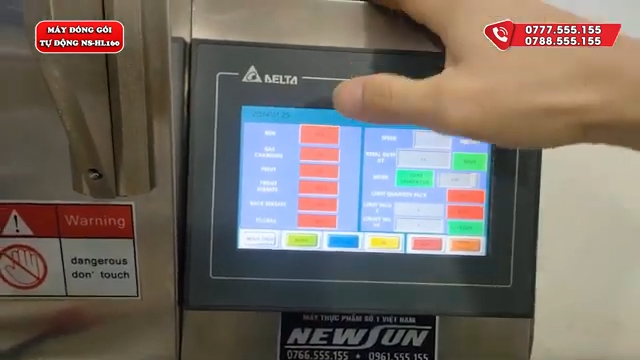

Màn hình điều khiển của máy hỗ trợ tiếng Trung và tiếng Anh. Thông thường nên chọn giao diện tiếng Anh để thao tác.

Máy được bố trí nút dừng khẩn cấp. Khi nhấn nút, màn hình sẽ hiển thị trạng thái Stop. Để tiếp tục làm việc, xoay nút theo chiều kim đồng hồ để nhả khóa.

Trên giao diện chính có các chức năng bật tắt máy, kích hoạt in date, bật rung phễu chứa hạt và rung khay định lượng. Chế độ rung phễu nên được duy trì nhằm tránh tình trạng hạt bị nghẹt trong phễu.

Màn hình còn hiển thị tốc độ đóng gói theo số túi trên phút. Tốc độ thực tế được điều chỉnh bằng biến tần đặt bên hông máy.

Bộ đếm sản lượng cho phép theo dõi số lượng túi đã đóng gói. Khi cần đưa bộ đếm về 0 chỉ cần sử dụng chức năng Reset.

Máy HL10 có chức năng cài đặt số lượng túi cần đóng. Ví dụ đặt 2 túi, ngay sau khi hoàn thành đủ 2 túi máy sẽ tự động dừng.

Trong menu Test, người thao tác có thể kiểm tra riêng từng bộ phận như con lăn kéo màng, bộ in date và cụm rung định lượng.

Các thông số kỹ thuật khác nên giữ nguyên theo cài đặt tiêu chuẩn của nhà sản xuất. Thông số thường xuyên cần theo dõi là chiều dài túi.

Trước khi bắt đầu đóng gói, cần kiểm tra nhiệt độ thanh hàn đã đạt mức cài đặt. Ban đầu nên gạt cơ cấu chặn hạt xuống để chưa cho hạt rơi vào túi.

tiếp bước nhấn nút hàn thủ công để ép kín đáy túi trước. Khi kiểm tra thấy mép hàn đạt yêu cầu, bắt đầu cho hạt xuống và chuyển sang chế độ đóng gói tự động.

Người thao tác có thể dừng máy bằng nút điều khiển hoặc nút dừng khẩn cấp. Khi nhả nút khẩn cấp, máy sẽ hoàn tất chu kỳ đang thực hiện rồi dừng.

Đối với bộ in date, cần bật công tắc nguồn riêng của cụm in. Nhiệt độ in thường được đặt khoảng 150°C. Có thể sử dụng nút Test để kiểm tra chất lượng in trước khi sản xuất.

Do cụm nhiệt của máy HL10 làm việc ở nhiệt độ cao nên cần bôi trơn định kỳ các trục dẫn hướng và các vị trí chuyển động mỗi ngày. Các vòng bi và bánh răng nên được tra mỡ sau khoảng 20 đến 30 ngày.

Máy được bố trí nhiều vị trí điều chỉnh bằng ốc hãm để căn chỉnh phễu tạo hình, ống dẫn màng và cụm ép hàn. Khi căn chỉnh, mép màng nên chồng lên nhau khoảng 1,8 mm tại vị trí ép hàn.

Không xịt nước trực tiếp vào bảng điều khiển, động cơ, bộ điện và các linh kiện điện của máy đóng gói định lượng hạt khô HL10.

Phụ kiện đi kèm gồm bộ lục giác, cờ lê, điện trở thanh hàn ngang, điện trở thanh hàn dọc, cảm biến nhiệt, tua vít, chổi làm sạch và điện trở của bộ in date.
