Nồi chưng cất tinh dầu 2000 lít inox 304 gia công theo yêu cầu
Cấu tạo thùng chứa nguyên liệu bên trong nồi chưng cất tinh dầu 2000 lít
Bên trong nồi chưng cất tinh dầu 2000 lít được bố trí một thùng chứa nguyên liệu riêng. Đây là bộ phận đặt bên trong lòng nồi, dùng để chứa đồ cần chưng cất trong quá trình làm việc.
Thùng chứa nguyên liệu có phần đáy được dập lỗ với độ dày 4 ly. Phần thành xung quanh được gia công bằng inox với độ dày khoảng 1,5 ly, giúp thùng có độ chắc chắn khi đặt vào bên trong nồi.

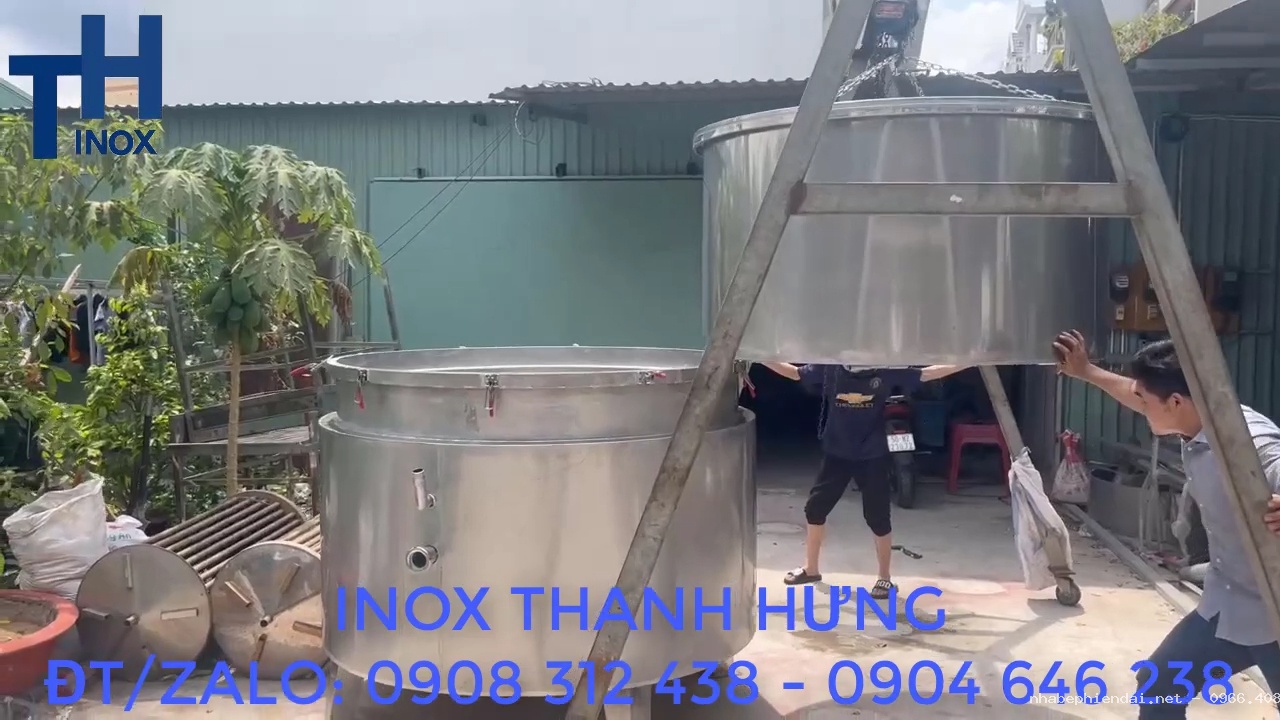

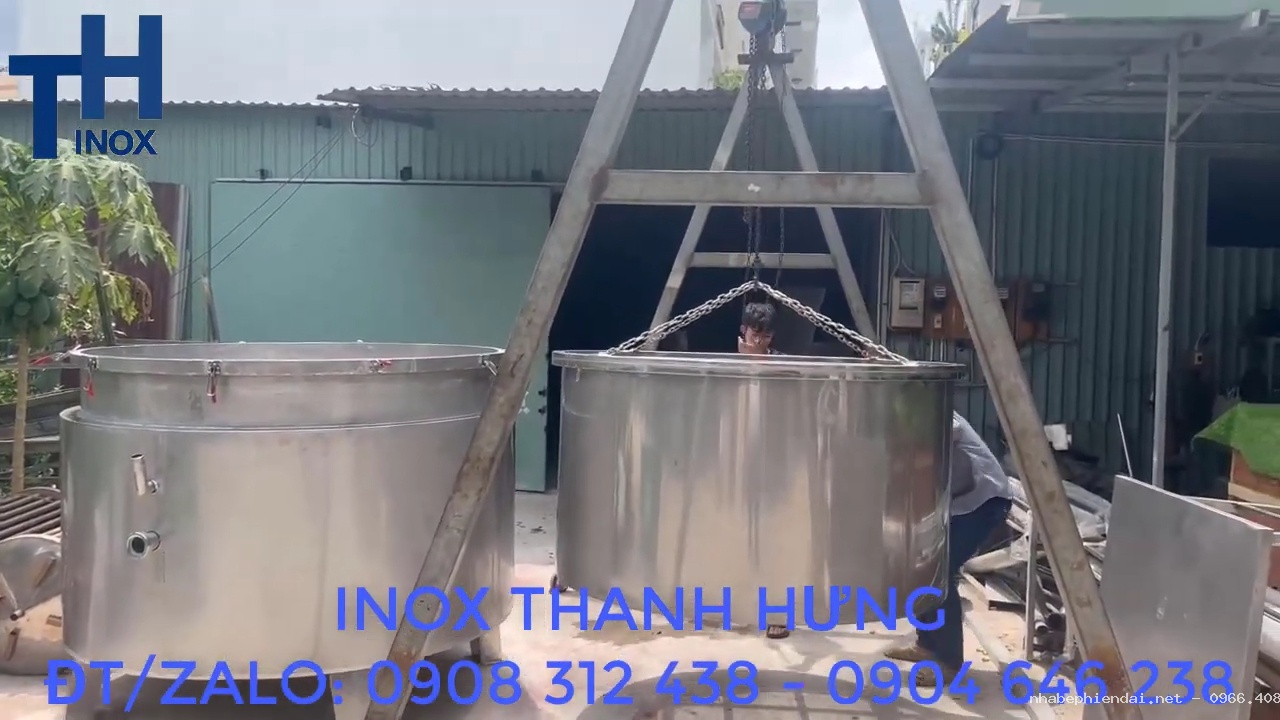

Hiện tại Inox Thanh Hưng đang tiến hành tời thùng chứa nguyên liệu ra ngoài để giới thiệu chi tiết hơn về cấu tạo của bộ phận này.
- Đáy thùng: được dập lỗ 4 ly giúp hơi nhiệt đi qua trong quá trình chưng cất.
- Thành thùng: làm bằng inox 304 dày 1,5 ly.
- Khung gia cố: sử dụng thanh vuông 30 x 30, độ dày 2 ly giúp tăng độ cứng cho thùng.
Thùng chứa nguyên liệu còn được thiết kế thêm phần gân phía trên thành để hạn chế tình trạng hơi nước thoát ra qua khe hở trong quá trình chưng cất.
Nồi chưng cất tinh dầu 2000 lít gia nhiệt cách thủy bằng dầu
Mẫu nồi chưng cất tinh dầu 2000 lít được Inox Thanh Hưng gia công theo yêu cầu của khách hàng. Khách hàng đã có sẵn bộ phận bình ngưng tụ nên xưởng chỉ thực hiện phần nồi chưng cất.
Nồi được cấu tạo gồm ba lớp chính, trong đó sử dụng phương pháp gia nhiệt cách thủy bằng dầu để truyền nhiệt.
Kích thước tổng thể của nồi
- Kích thước thùng trong: đường kính 1,6m, chiều sâu 1m.
- Kích thước phủ bì: 1750mm x 1300mm.
Kết cấu ba lớp giúp nồi có độ bền cao, giữ nhiệt tốt và an toàn hơn trong quá trình sử dụng.
Cấu tạo ba lớp inox của nồi
- Lớp tiếp xúc trực tiếp: làm bằng inox 304 dày 2 ly, đây là phần tiếp xúc với khu vực gia nhiệt.
- Lớp truyền nhiệt: chứa dung môi truyền nhiệt và được gia công bằng inox 304 dày 2 ly.
- Lớp bảo ôn bên ngoài: gồm bông thủy tinh cách nhiệt kết hợp cùng lớp inox 304 dày 1 ly bên ngoài.
Lớp bảo ôn bên ngoài giúp hạn chế thất thoát nhiệt, đồng thời giúp người dùng an toàn hơn khi thao tác gần nồi và tiết kiệm điện trong quá trình gia nhiệt.
Kết cấu thân nồi và phần nắp inox 304
Phần chân của nồi chưng cất được làm bằng inox 304 với độ dày 2 ly, tạo sự chắc chắn khi đặt nồi ở vị trí cố định.
Bộ phận nắp nồi cũng được gia công từ inox 304 với độ dày theo yêu cầu của khách hàng, đảm bảo độ bền và khả năng đóng kín khi chưng cất.
Chi tiết thùng chứa nguyên liệu và cơ chế xả sau khi chưng cất

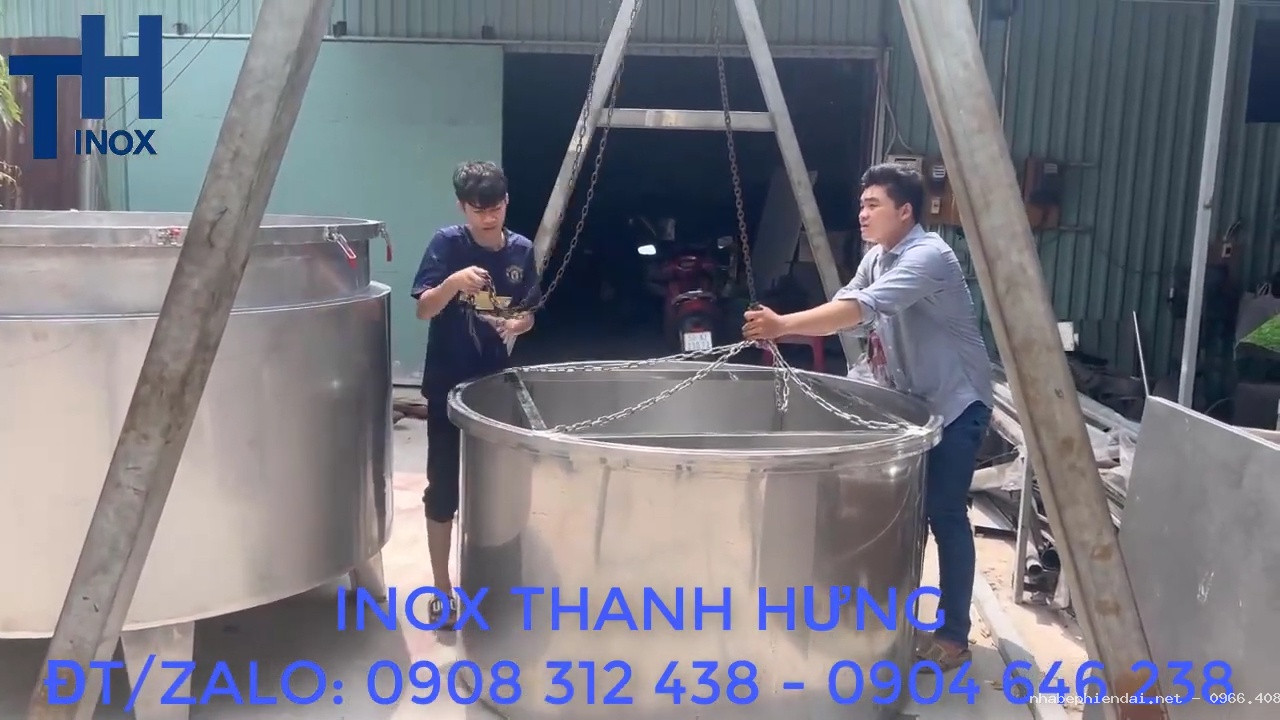

Thùng chứa nguyên liệu bên trong nồi chưng cất tinh dầu 2000 lít được Inox Thanh Hưng gia công riêng theo yêu cầu của khách hàng. Bộ phận này được thiết kế chắc chắn để chứa đồ cần chưng cất trong suốt thời gian làm việc.
Phần thành thùng sử dụng inox 304 dày 1,5 ly. Phần đáy được dập lỗ với độ dày 4 ly, bên dưới có các thanh giằng gia cố giúp thùng chịu lực tốt hơn.
Các thanh giằng xung quanh được làm bằng cây vuông 30 x 30, dày 2 ly, giúp tăng độ cứng và giữ cho thùng nguyên liệu luôn chắc chắn khi đặt bên trong nồi.
- Thành thùng bằng inox 304 dày 1,5 ly.
- Đáy thùng dập lỗ dày 4 ly.
- Có thanh giằng vuông 30 x 30 dày 2 ly gia cố xung quanh.
- Có phần gân trên thành giúp hạn chế hơi nước thoát ra qua khe hở.

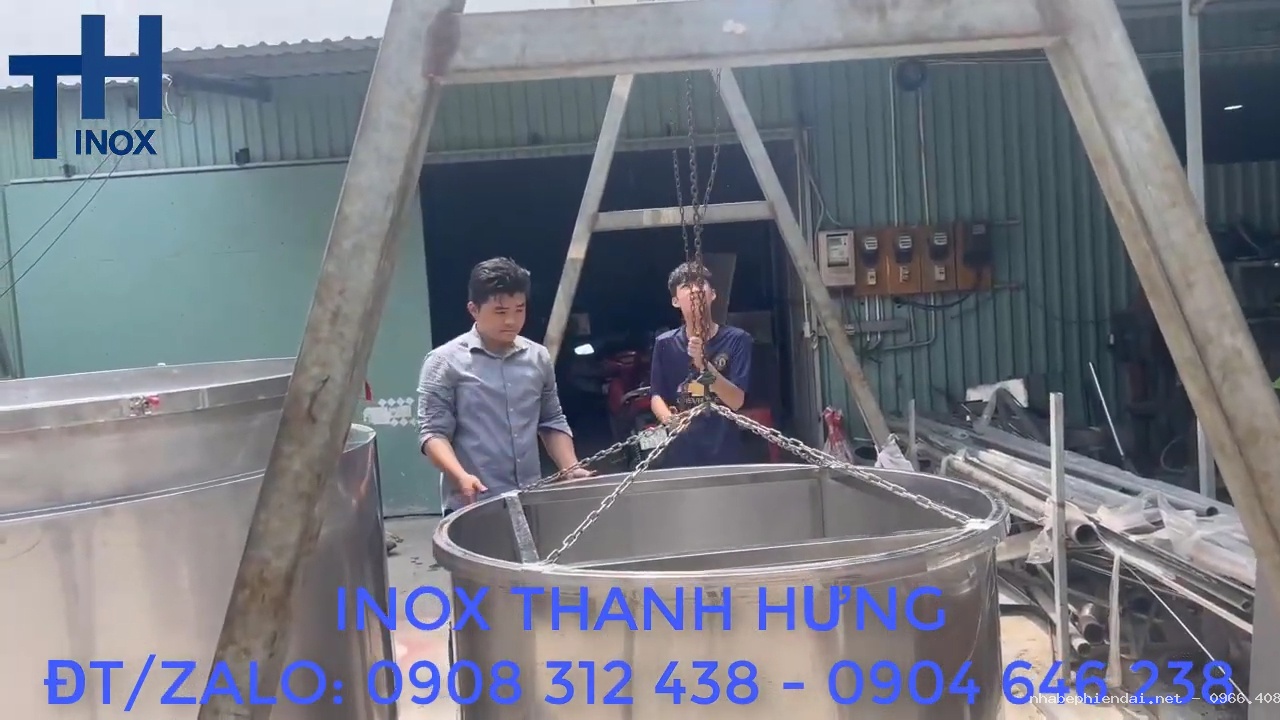

Điểm đặc biệt của thùng chứa nguyên liệu là phần đáy được thiết kế có thể mở ra. Khi hoàn thành quá trình chưng cất, thùng sẽ được tời lên, sau đó mở chốt cài ở đáy để xả phần nguyên liệu bên trong ra ngoài dễ dàng hơn.
Hoàn thiện nồi chưng cất tinh dầu công nghiệp 2000 lít

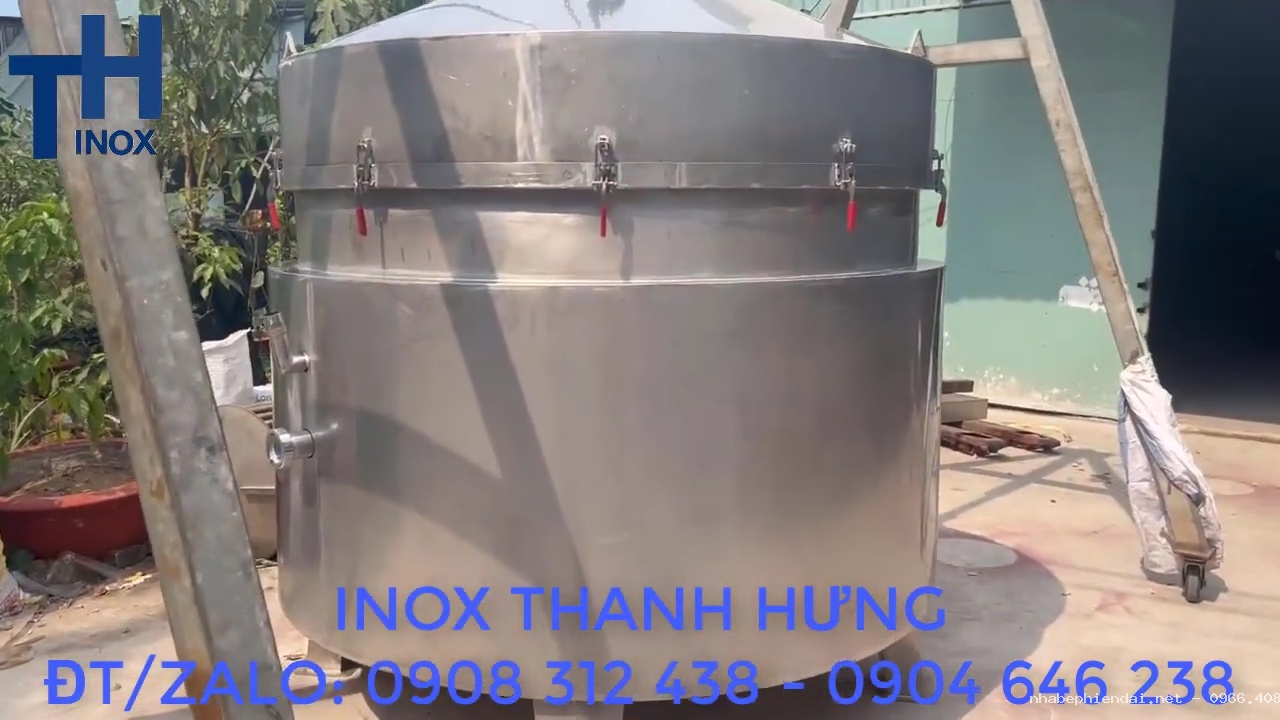

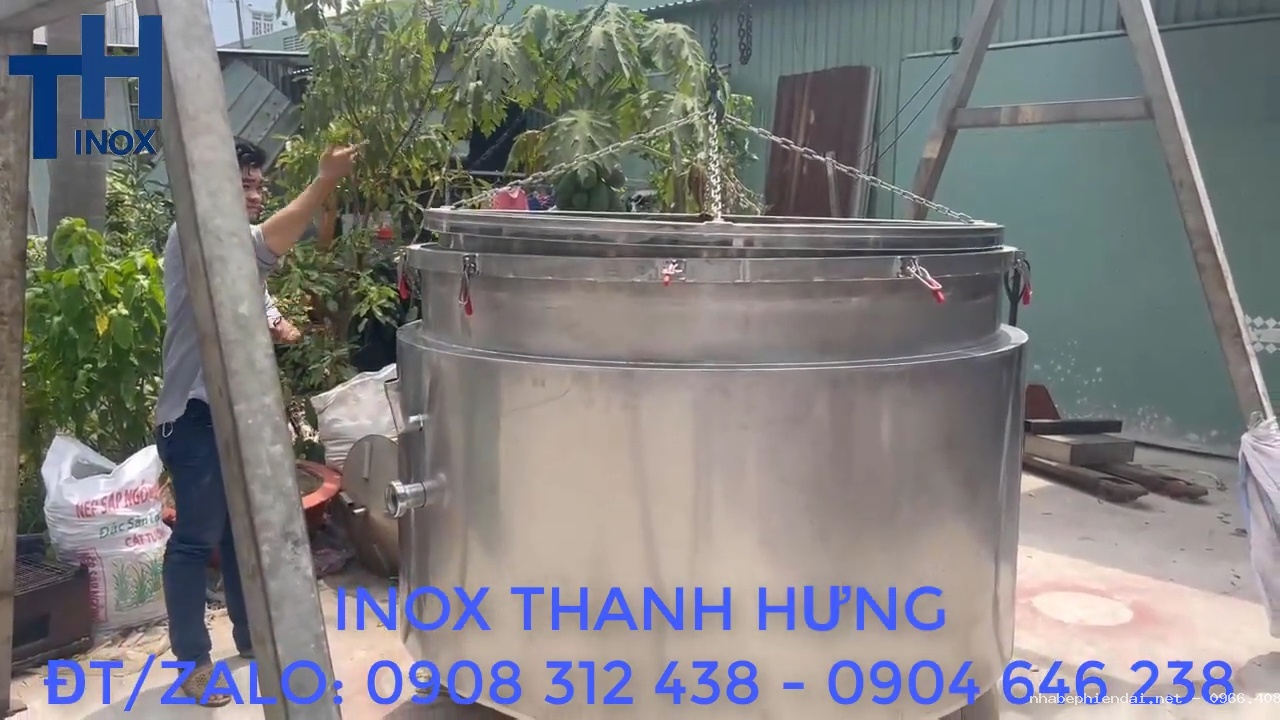

Đây là phần nắp của nồi chưng cất tinh dầu. Các bộ phận khóa chốt trên nồi được Inox Thanh Hưng gia công theo yêu cầu riêng của khách hàng, tạo độ chắc chắn khi đóng nắp.
Các khóa chốt được thiết kế dày dặn, giúp phần nắp liên kết chắc với thân nồi trong quá trình chưng cất.
Bộ nồi hiện đã được hoàn thiện với kiểu dáng công nghiệp, kết cấu chắc chắn và các chi tiết được gia công tỉ mỉ.
Ngoài phần nồi chưng cất, sản phẩm còn được bổ sung hệ thống tủ điện điều khiển. Tủ điện được lắp đặt thêm để kiểm soát các thông số trong quá trình sử dụng.
Tủ điện điều khiển của nồi chưng cất
Tủ điện của máy được thiết kế với các chức năng:
- Cài đặt nhiệt độ.
- Cài đặt thời gian.
- Điều khiển các chế độ gia nhiệt.
Sau khi hoàn thiện lắp đặt tủ điện, bộ nồi chưng cất tinh dầu 2000 lít sẽ được bàn giao hoàn chỉnh cho khách hàng.
Phễu rót dung môi truyền nhiệt và kính theo dõi
Trên thân nồi có bố trí phễu dùng để rót lớp dung môi truyền nhiệt vào bên trong khoang gia nhiệt.
Bên cạnh đó là bộ phận kính thăm giúp người dùng quan sát lượng dung môi truyền nhiệt bên trong nồi. Phần kính thăm được thiết kế chắc chắn, dày dặn cùng với chất liệu inox 304 đồng bộ với toàn bộ thân nồi.

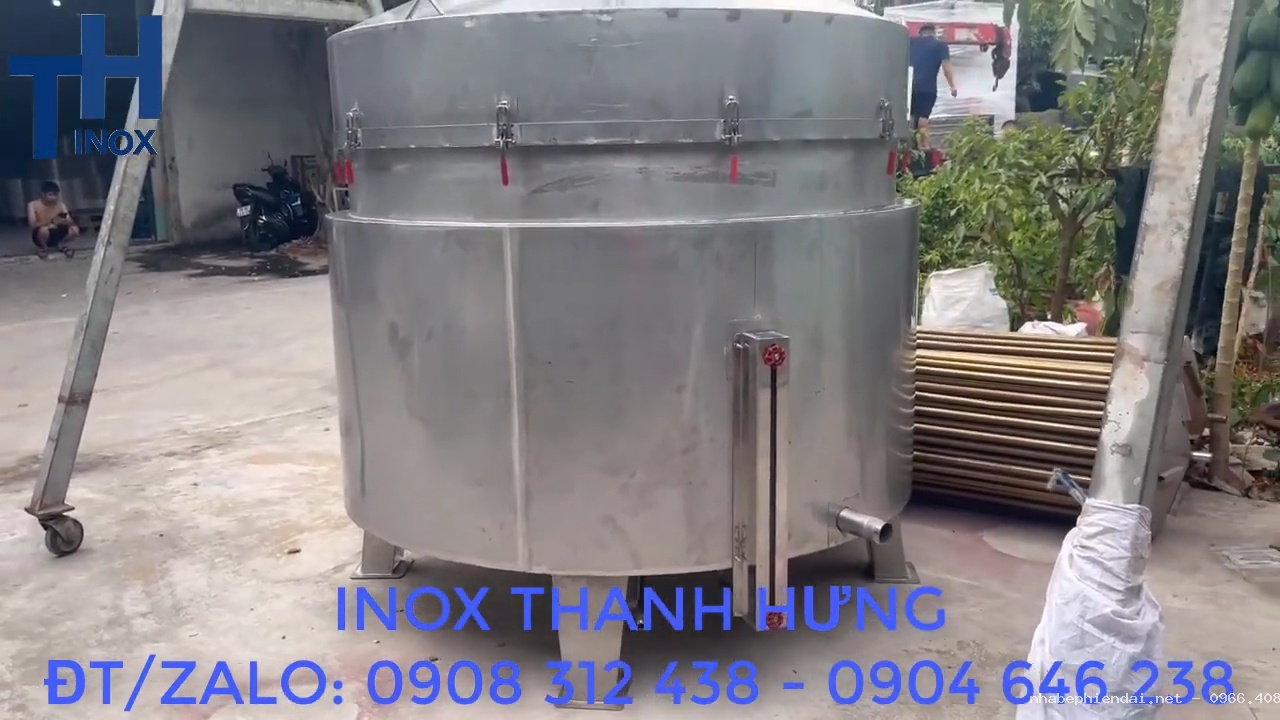

Hệ thống còn có ống thủy tinh để theo dõi mức dung môi truyền nhiệt, giúp người dùng kiểm tra lượng dầu bên trong khoang truyền nhiệt trong quá trình sử dụng.
Van xả đáy và các chi tiết gia công
Nồi được trang bị van xả đáy với kích thước phi 60. Van giúp việc xả phần còn lại sau quá trình chưng cất hoặc vệ sinh nồi trở nên dễ dàng hơn.
Các chi tiết trên nồi đều được gia công bằng inox 304, đảm bảo độ chắc chắn và phù hợp với môi trường làm việc công nghiệp.
