Công trình nằm trên mặt đường với diện tích hơn 40 m², mỗi tầng bố trí 2 phòng, khu vực thang máy gia đình 350 kg đặt giữa nhà và thang bộ bao quanh. Cách sắp xếp tạo lối di chuyển hợp lý, giữ diện tích cho các phòng và bảo đảm công năng sinh hoạt trong nhà ống.

Bố trí thang máy gia đình 350 kg trong nhà ống

Mặt bằng chia thành 3 khu vực rõ ràng gồm phòng phía trước, cụm thang máy gia đình khung thép vách kính cùng thang bộ đặt ở giữa và phòng phía sau. Mỗi tầng đều bố trí 2 phòng riêng biệt. Tầng 1 thường dành cho khu vực để xe và phòng ăn, các tầng phía trên sắp xếp phòng sinh hoạt và phòng ngủ theo nhu cầu của gia đình. Tầng trên cùng bố trí sân phơi, khu vực trồng cây, bàn trà và phòng thờ.

Khu vực dành cho thang máy gia đình tải trọng 350 kg có kích thước rộng 1,5 m, sâu 1,45 m. Thang bộ rộng 65 cm, tạo lối đi vừa đủ cho sinh hoạt hằng ngày. Kích thước cabin rộng 1 m, sâu 85 cm, cửa tầng và cửa cabin rộng 65 cm, tải trọng 350 kg, phục vụ khoảng 4 – 5 người. Không gian cabin cũng đủ để đưa mâm cơm rộng khoảng 55 – 58 cm hoặc máy giặt rộng khoảng 60 cm lên các tầng.

Kích thước thang máy khung thép vách kính 350 kg

Công trình có mặt tiền khoảng 3,4 m, hố thang sâu 1,45 m, phía sau bố trí thang bộ rộng 65 cm. Hai bên xây tường gạch nên phần sảnh phía trước còn khoảng 98 cm đến 1 m, tùy kích thước thực tế của lô đất. Với diện tích hơn 40 m², phương án bố trí vẫn giữ không gian sinh hoạt gọn gàng. Nếu mặt bằng rộng thêm 60 – 70 cm thì phòng ngủ, nhà vệ sinh hoặc hố thang đều mở rộng theo diện tích thực tế.

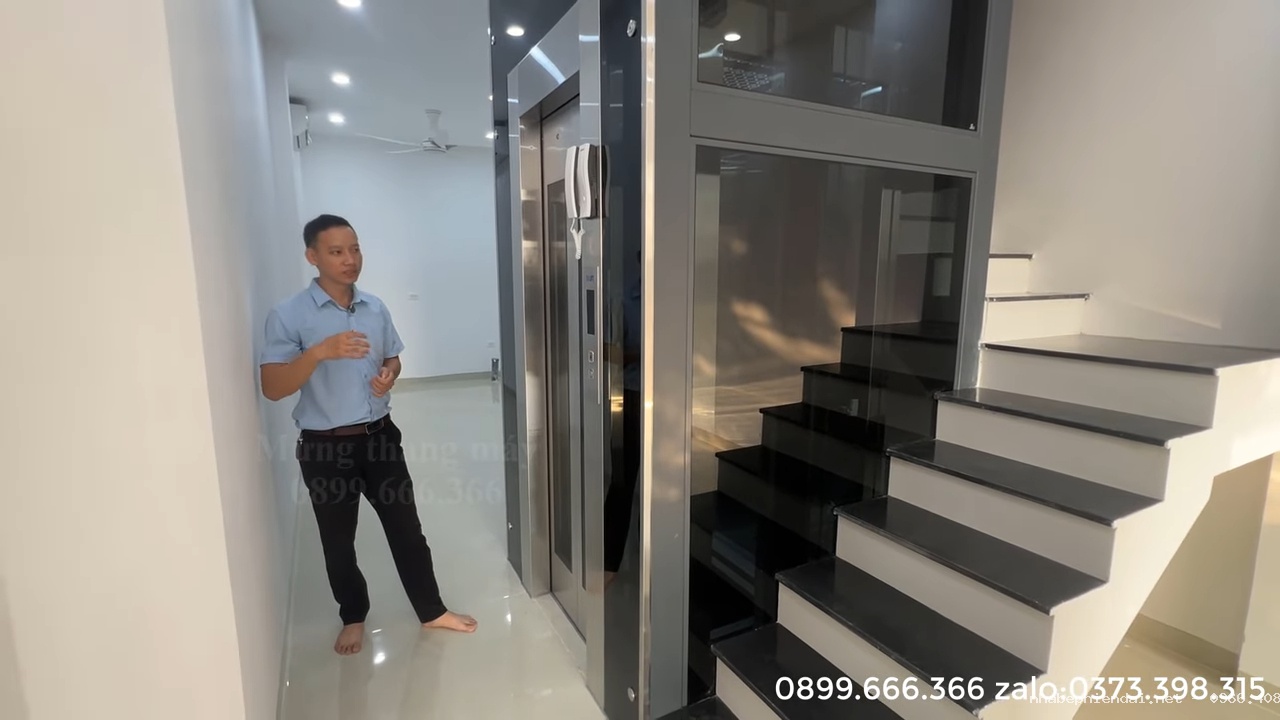

Ưu điểm của thang máy gia đình đặt giữa thang bộ

Đặt thang máy gia đình khung thép vách kính ở giữa và bố trí thang bộ bao quanh tạo số bậc nhiều hơn, giảm độ dốc cầu thang. Chiều cao mỗi bậc giữ khoảng 16 – 18 cm nên bước chân ổn định và dễ di chuyển. Khoảng trống giữa cầu thang tận dụng làm hố thang, nhờ đó tiết kiệm diện tích xây dựng và giữ bố cục ngôi nhà cân đối.

Công trình lắp kính cường lực màu xám khói cho vách thang máy gia đình. Gia chủ mong muốn hạn chế quan sát khu vực bên trong nên chọn màu kính tối hơn. Nếu thay bằng kính trắng, tầm nhìn từ trong ra ngoài và từ ngoài vào trong sẽ thông thoáng hơn, tạo cảm giác không gian rộng và sáng hơn.

So sánh kết cấu thang máy khung thép vách kính và hố bê tông tường gạch trong nhà diện tích nhỏ

Trong trường hợp thiết kế hố thang máy gia đình, nếu sử dụng kết cấu bê tông tường gạch thì phần khối xây thường lồi ra khoảng 15 đến 30 cm. Điều đó khiến hành lang di chuyển bị thu hẹp, thang bộ nhỏ hơn và gây bất tiện khi sinh hoạt. Khi không gian nhà ống từ 40 đến 70 m², việc giảm diện tích sử dụng cho khu vực thang sẽ ảnh hưởng trực tiếp đến bố cục tổng thể của căn nhà.

Phương án hố bê tông tường gạch cần bốn cột bê tông chịu lực và xây tường bao xung quanh, kế sau mặt ngoài thường ốp đá hoàn thiện. Nếu dùng đá tự nhiên loại cao cấp, chi phí hoàn thiện có thể tăng cao, thậm chí tương đương hoặc cao hơn so với thang máy khung thép vách kính. Ngoài chi phí, kết cấu dạng khối kín làm không gian bên trong trở nên bí, cảm giác diện tích nhà bị thu nhỏ khi nhìn từ bên ngoài vào.

Trong thực tế, khi quan sát hố bê tông hoàn thiện, cảm giác tổng thể công trình nhỏ hơn so với mặt bằng thực tế. Điều đó làm giảm tính thông thoáng và giảm hiệu quả thẩm mỹ trong nhà ống diện tích hạn chế.

Ưu điểm thang máy khung thép vách kính trong nhà 40 – 70 m²

Với thang máy khung thép vách kính, kết cấu chịu lực chính nằm ở 4 cột thép đặt tại 4 góc, kết hợp hệ giằng ngang thép phía trên và giữa. Các thanh giằng tại đầu cửa và sàn đóng vai trò tương tự kết cấu bê tông, giúp phân bổ lực đều về các điểm chịu tải. Toàn bộ phần máy đặt lên dầm bê tông của ngôi nhà, tạo độ ổn định trong quá trình sử dụng.

Phần khung thép và vách kính chủ yếu đảm nhận vai trò bao che và dẫn hướng ray, không chịu toàn bộ tải trọng chính. Cột thép sơn tĩnh điện màu ghi xanh, đồng bộ với nẹp kính, tạo sự thống nhất về tổng thể kiến trúc.

Hệ nẹp kính được bố trí quay vào trong thay vì quay ra ngoài. Cách đặt này giúp bề mặt bên ngoài phẳng hơn, giảm bám bụi và tăng tính liền mạch của mặt dựng. Khi lắp nẹp quay vào trong, quá trình lắp kính cần cẩn thận hơn, nhưng bù lại tổng thể thẩm mỹ gọn gàng và sạch hơn trong thời gian dài sử dụng.

Nếu sử dụng nẹp quay ra ngoài, việc lắp đặt đơn giản hơn, tuy nhiên dễ tích bụi và làm bề mặt không đồng nhất. Kính trong hệ thang máy khung thép vách kính đóng vai trò như một lớp vách tương tự tường bao, nhưng tạo cảm giác thoáng và mở không gian tốt hơn so với tường gạch truyền thống.

Kết cấu thang máy khung thép vách kính và vai trò thay thế tường gạch trong hố thang gia đình

Kính trong thang máy khung thép vách kính không khác nhiều so với tường gạch trong hố bê tông truyền thống. Nếu so sánh trực tiếp, phần kính đóng vai trò tương tự như lớp tường bao che của hố thang, vừa tạo ranh giới an toàn vừa định hình không gian sử dụng thang máy trong nhà.

Hệ vách kính giúp che chắn toàn bộ khu vực hố thang, tránh tình trạng thò tay, thò chân hoặc rơi vật dụng vào khu vực cabin, giảm nguy cơ mất an toàn trong quá trình sử dụng thang máy gia đình khung thép vách kính. Đây là lớp bảo vệ tương đương tường gạch trong hố bê tông truyền thống, đảm bảo khu vực thang luôn được bao kín.

Bên cạnh yếu tố an toàn, vách kính còn đóng vai trò trang trí. Kính có nhiều lựa chọn màu như xám khói, xanh lá, xanh nước biển, xám khói nhạt, trắng sữa… giúp công trình có nhiều phương án thẩm mỹ khác nhau, tùy theo phong cách kiến trúc từng ngôi nhà.

Phân loại kính và bố trí mặt dựng thang máy

Trong kết cấu thang máy vách kính, mặt trước tầng 1 được thiết kế theo dạng kính phủ khung để tạo điểm nhấn mạnh hơn so với các tầng phía trên. Toàn bộ mặt trước sử dụng kính xám khói cường lực, giúp che khung thép bên trong, tạo cảm giác liền mạch và nổi bật hơn.

Các tầng phía trên sử dụng kiểu kính nằm trong khung giống mặt bên hông. Cách bố trí này giữ sự đồng bộ nhưng vẫn tạo điểm nhấn riêng cho tầng 1. Hệ nẹp inox tại các góc giúp cố định kính, tăng độ ổn định và giảm rủi ro va đập, đồng thời tăng tính thẩm mỹ tổng thể.

Khung bao bản rộng trong thang máy gia đình

Khung bao bản rộng là bộ phận bao quanh cửa thang, nơi lắp đặt toàn bộ hệ thống cánh cửa và đầu cửa. Cấu trúc này giúp tăng độ cứng của khu vực cửa, đồng thời cho phép đầu cửa liên kết trực tiếp với dầm thép phía trên và cụm cửa bên dưới, tạo độ ổn định khi đóng mở.

So với khung bao bản hẹp (thường dày khoảng 3 – 4 cm), khung bao bản rộng mang lại độ chắc chắn cao hơn và che được toàn bộ dây dẫn phía sau. Điều đó giúp bề mặt hoàn thiện gọn hơn, giảm lộ chi tiết kỹ thuật và tăng tính thẩm mỹ cho thang máy khung thép vách kính.

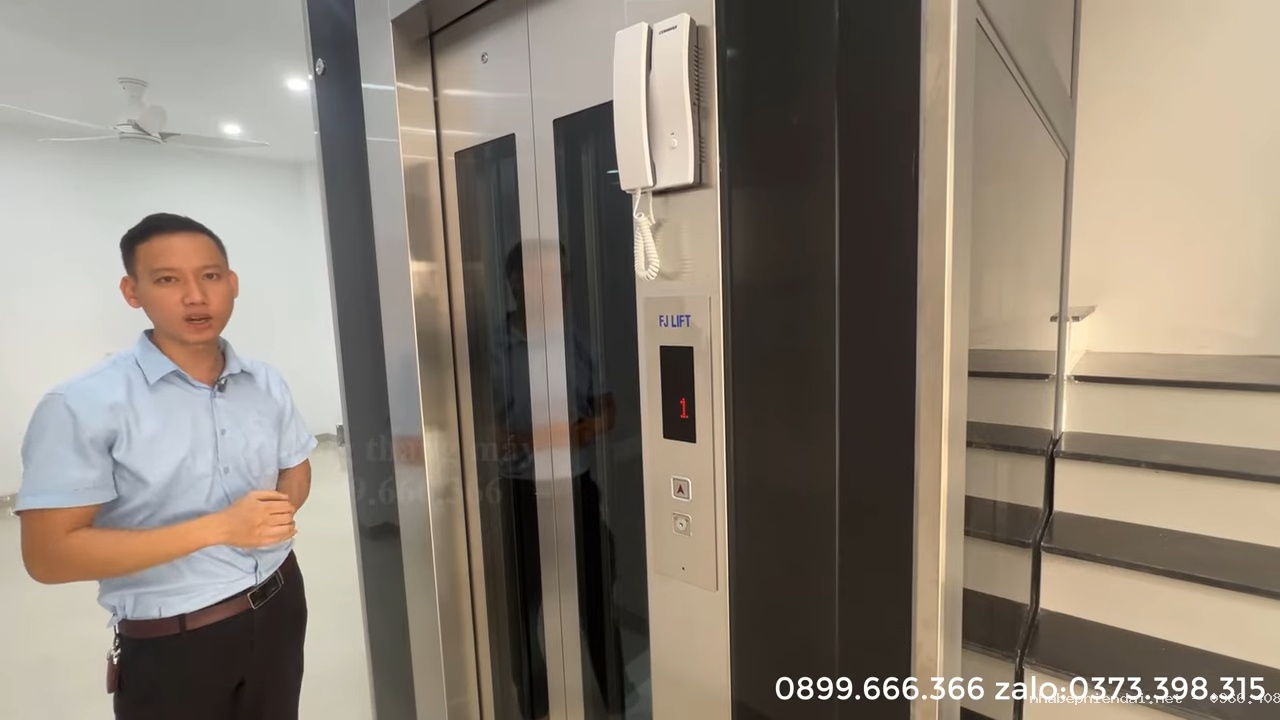

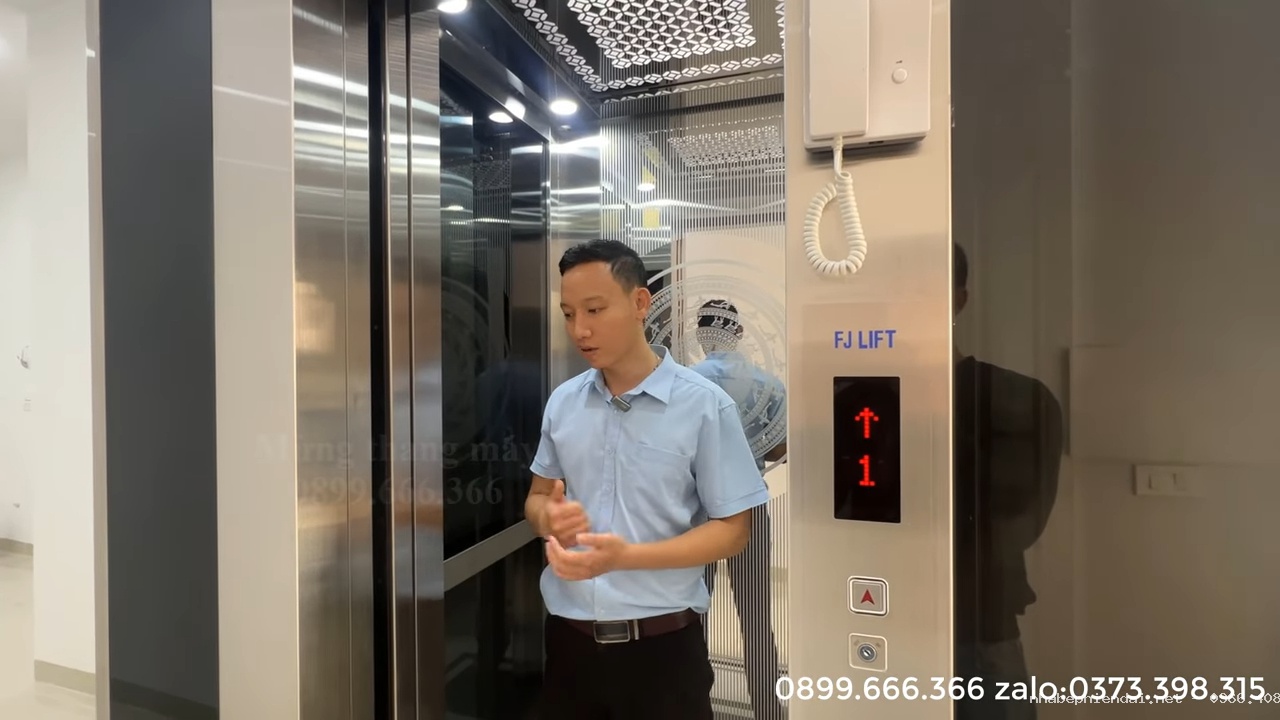

Bảng gọi tầng và chức năng điều khiển thang máy

Mặt gọi tầng được bố trí ngay trên khung bao cửa, hiển thị số tầng đang đứng, mũi tên lên xuống và nút nhấn điều khiển. Với công trình chỉ có tầng 1 và tầng trên cùng, hệ điều khiển thường chỉ gồm một nút gọi và một ổ khóa.

Ổ khóa dùng để khóa thang khi không cần sử dụng hoặc hạn chế người di chuyển. Khi cần kích hoạt lại, chỉ cần mở khóa để thang hoạt động bình thường. Cách bố trí đơn giản giúp kiểm soát thang máy trong gia đình dễ dàng hơn.

Chức năng khóa tầng, hệ thống liên lạc và cấu trúc cửa thang máy gia đình khung thép vách kính

Trong thang máy gia đình khung thép vách kính, khi thang dừng ở tầng 1 thì cửa sẽ tự mở, kế sau đóng lại và tắt toàn bộ đèn chiếu sáng cùng quạt thông gió. Trường hợp thang đang dừng ở các tầng 2, 3, 4 hoặc 5, hệ thống sẽ tự đưa cabin về tầng cài đặt, mở cửa và đóng lại, về sau ngắt toàn bộ thao tác điều khiển bên ngoài. Dù có nhấn nút hoặc tác động vào bảng gọi tầng, thang vẫn không phản hồi cho đến khi chuyển về chế độ hoạt động bình thường.

Chế độ khóa thang và vị trí lắp đặt điều khiển

Chế độ khóa thang được thiết kế nhằm hạn chế người sử dụng trong một số trường hợp cần kiểm soát di chuyển. Khi chuyển sang chế độ khóa, thang sẽ không chạy và không mở cửa. Khi chuyển lại chế độ bình thường, thang trở về trạng thái hoạt động như cũ. Bộ điều khiển này thường lắp tại tầng 1 vì đây là khu vực sử dụng thường xuyên nhất trong sinh hoạt gia đình, nơi tập trung các hoạt động ra vào chính.

Hệ thống liên lạc nội bộ trong thang máy gia đình

Hệ thống liên lạc bao gồm điện thoại kết nối với bộ đàm trong cabin thang máy gia đình khung thép vách kính. Khi nhấc máy, thiết bị sẽ kết nối trực tiếp với cabin để trao đổi thông tin. Tính năng này thường dùng trong nhà cao tầng, giúp liên lạc giữa người bên ngoài và người trong cabin trong trường hợp khẩn cấp.

Khi nhấn chuông từ cabin, âm báo sẽ phát ra bên ngoài để người xung quanh nhận biết tình huống cần hỗ trợ. Thiết bị liên lạc thường đặt tại tầng 1 hoặc khu vực quản lý để thuận tiện kiểm soát và xử lý tình huống khi cần thiết.

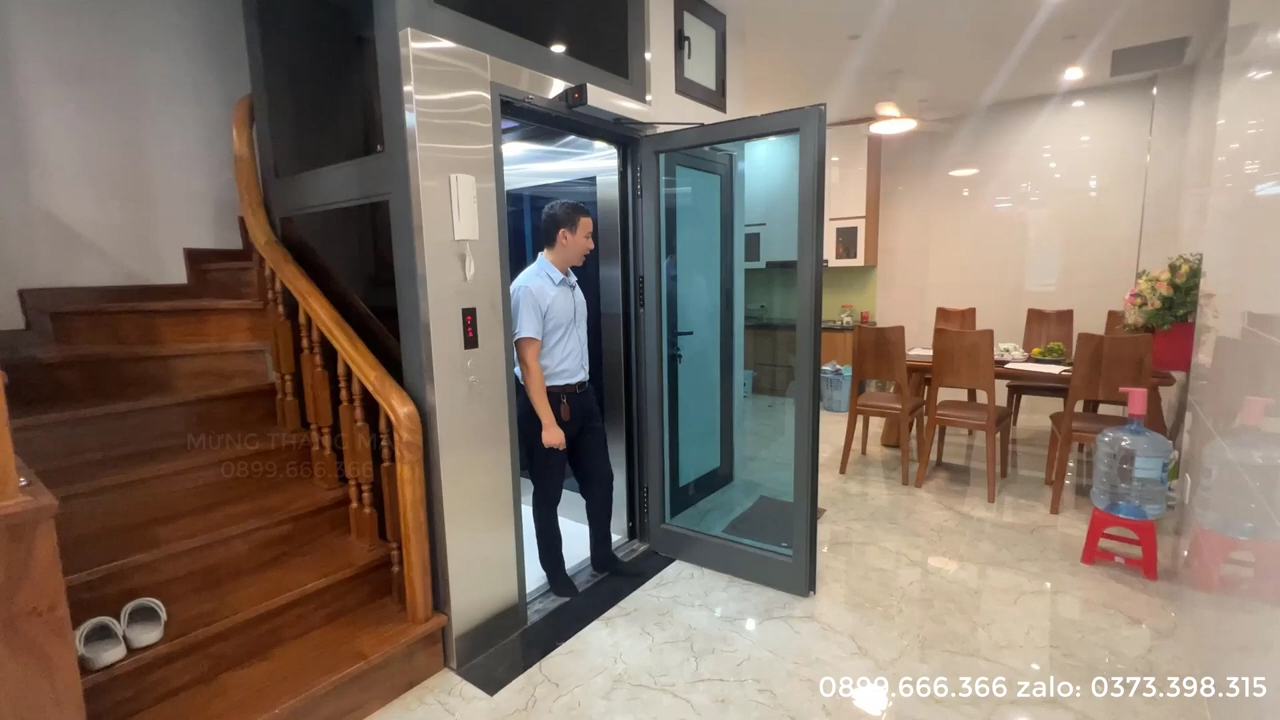

Cấu trúc cửa tầng và cảm biến an toàn cabin

Cửa tầng trong thang máy khung thép vách kính sử dụng kính màu xám khói nhạt kết hợp viền inox. Viền inox giữ vai trò chịu lực chính tại khu vực cửa, nơi chịu tác động khi đóng mở và treo cánh cửa lên hệ dầm phía trên. Kính đảm nhận vai trò quan sát và tăng tính thẩm mỹ cho tổng thể.

Hệ thống gồm 5 cửa tầng tương ứng 5 tầng và 1 cửa cabin di chuyển theo cabin. Cửa tầng cố định tại từng tầng, trong khi cửa cabin gắn trực tiếp lên cabin và di chuyển theo hành trình thang.

Cảm biến an toàn dạng photosel được lắp dọc theo cửa cabin, đặt từ vị trí thấp lên khoảng 2 m. Khi có vật cản như tay, chân hoặc đồ vật đưa vào vùng quét, cửa sẽ không đóng lại để tránh kẹp và giảm rủi ro hư hỏng. Khi vật cản được lấy ra, cửa sẽ tự đóng lại theo chu trình bình thường.

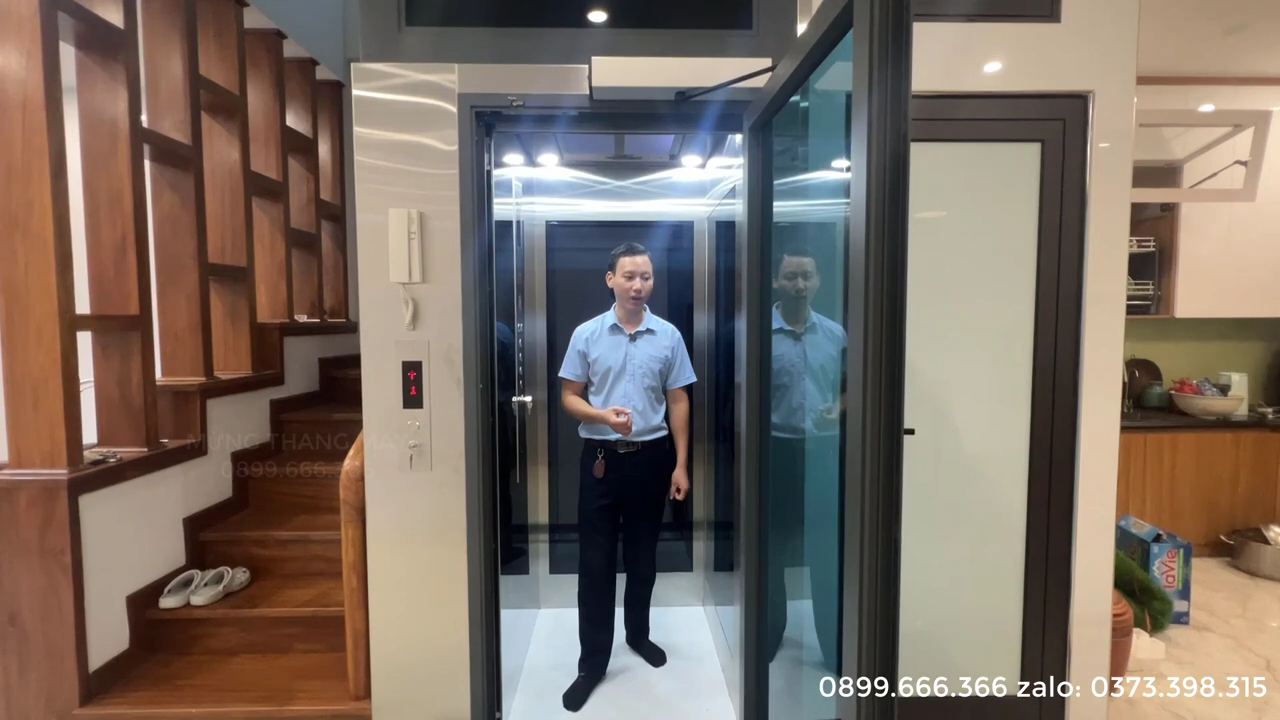

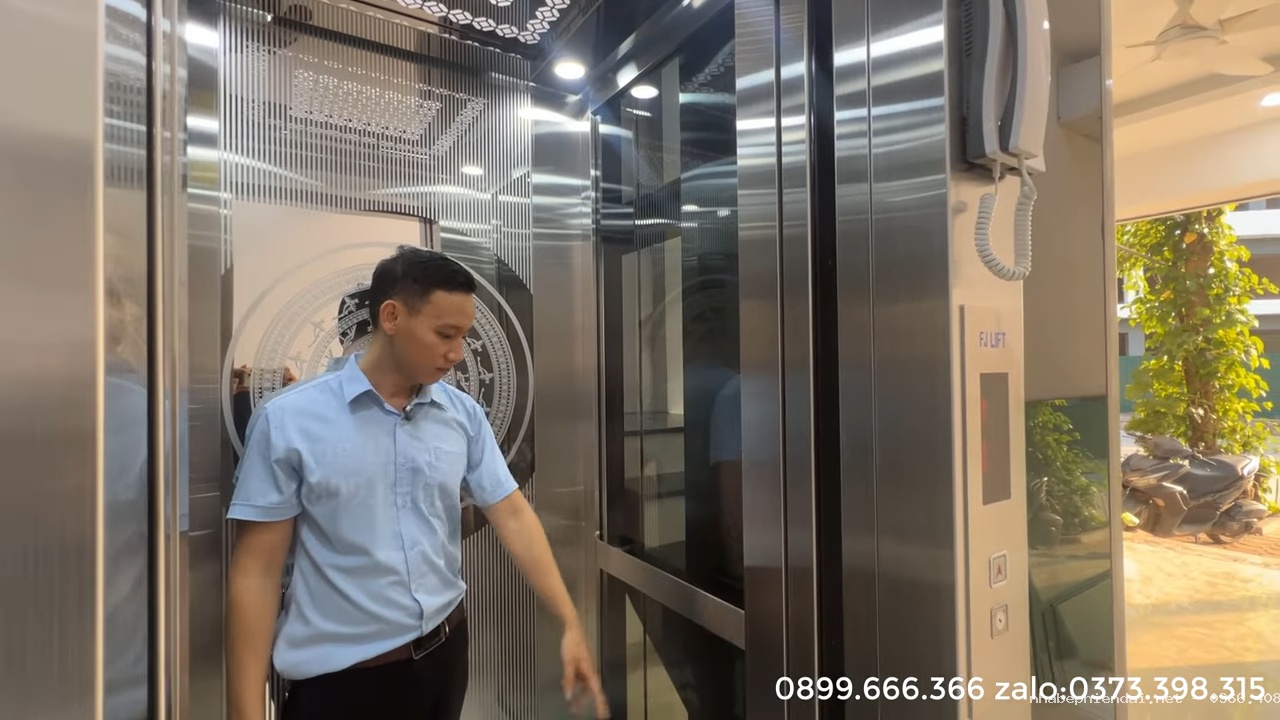

Sàn cabin và vách trong thang máy khung thép vách kính

Sàn cabin được gắn cố định theo cabin và di chuyển theo hành trình thang. Bề mặt sàn thường dùng đá để tăng độ cứng, giảm trơn trượt và hạn chế hư hại khi rơi vật dụng. Ngoài đá, có thể sử dụng gạch hoa văn hoặc kính hoa văn tùy theo yêu cầu thẩm mỹ của công trình.

Vách sau cabin sử dụng inox gương trắng kết hợp inox sọc nhuyễn hai bên. Khu vực này là vị trí quan sát chính khi bước vào cabin nên thường được trang trí họa tiết để tăng điểm nhấn, ví dụ họa tiết Đông Sơn hoặc các hoa văn ăn mòn theo yêu cầu.

Hai vách bên sử dụng kính xám khói nhạt kết hợp viền inox sọc, tạo tổng thể đồng bộ giữa khung thép, kính và inox trong thang máy gia đình khung thép vách kính.

Kết cấu inox, vách kính, hệ trần và bảng điều khiển trong thang máy gia đình khung thép vách kính

Trong thang máy gia đình khung thép vách kính, phần kính chỉ đóng vai trò vách bao che ở giữa, còn kết cấu chịu lực chính nằm ở cột thép và giằng thép bên ngoài. Khung thép giữ toàn bộ tải trọng, trong khi hệ inox và kính đảm nhiệm vai trò hoàn thiện bề mặt và tạo không gian quan sát bên trong cabin.

Cấu trúc khung thép và vách kính trong cabin thang máy

Toàn bộ hệ khung bên ngoài sử dụng cột thép và giằng thép để chịu lực chính. Trong cabin và khu vực cửa, inox được dùng để liên kết các bộ phận như sàn, trần và vách, giúp tăng độ chắc chắn và giữ ổn định tổng thể.

Hai bên cabin sử dụng kính kết hợp tay vịn inox để hỗ trợ người dùng khi di chuyển. Với cabin rộng 1 m và cửa rộng 65 cm, hai bên còn lại khoảng không gian khoảng 35 cm mỗi bên, tạo cảm giác thoáng khi đứng trong cabin. Một bên thường bố trí mặt gọi điều khiển, bên còn lại sử dụng đố inox sọc nhuyễn để tăng độ cứng và hoàn thiện thẩm mỹ.

Hệ trần cabin và đèn chiếu sáng thang máy

Trần cabin sử dụng hệ trần giả tích hợp đèn âm trần, giúp không gian bên trong sáng và rõ ràng hơn. Người dùng có thể chọn ánh sáng trắng hoặc ánh sáng vàng tùy theo nhu cầu. Ánh sáng trắng giúp cabin sáng rõ và tạo cảm giác rộng hơn, trong khi ánh sáng vàng tạo cảm giác ấm hơn.

Trên trần còn có các chi tiết cắt laser trang trí theo phong cách thẩm mỹ riêng. Ngoài ra, hệ thống đèn cứu hộ được lắp đặt để sử dụng khi mất điện. Khi mất nguồn điện chính, đèn này tự động bật để duy trì ánh sáng trong cabin, trong khi các đèn chính sẽ tắt để tiết kiệm nguồn điện dự phòng.

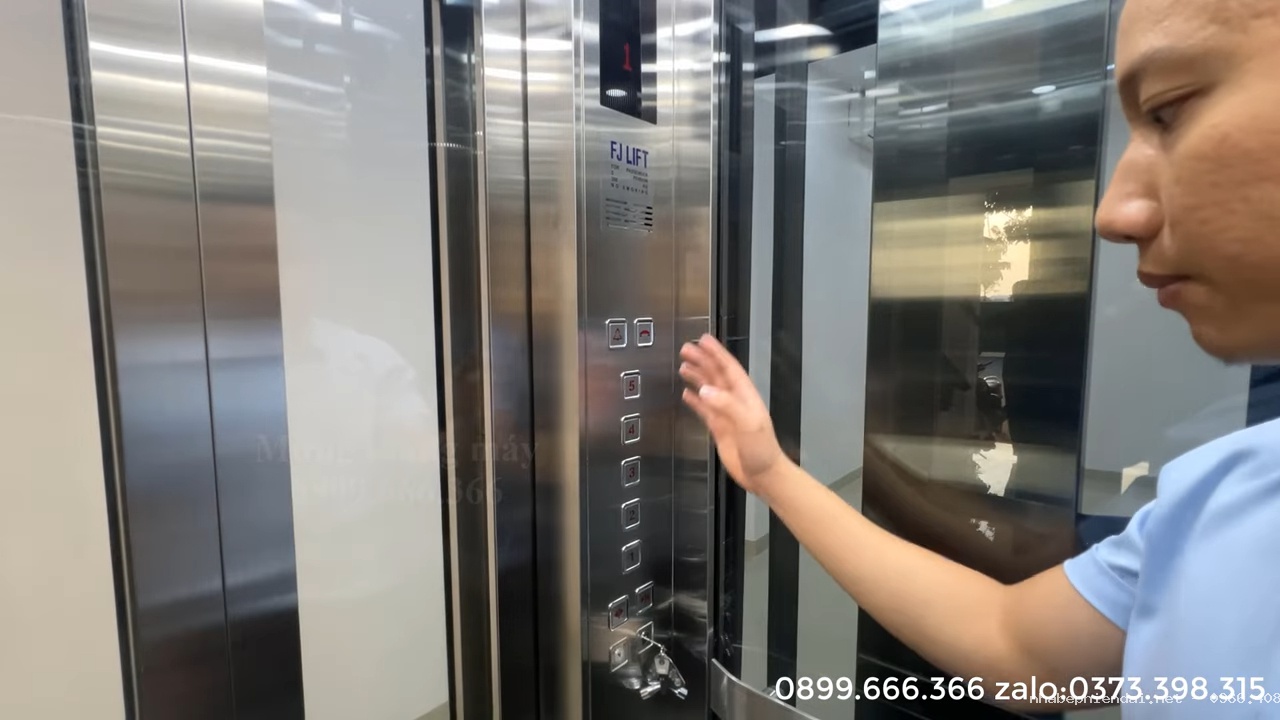

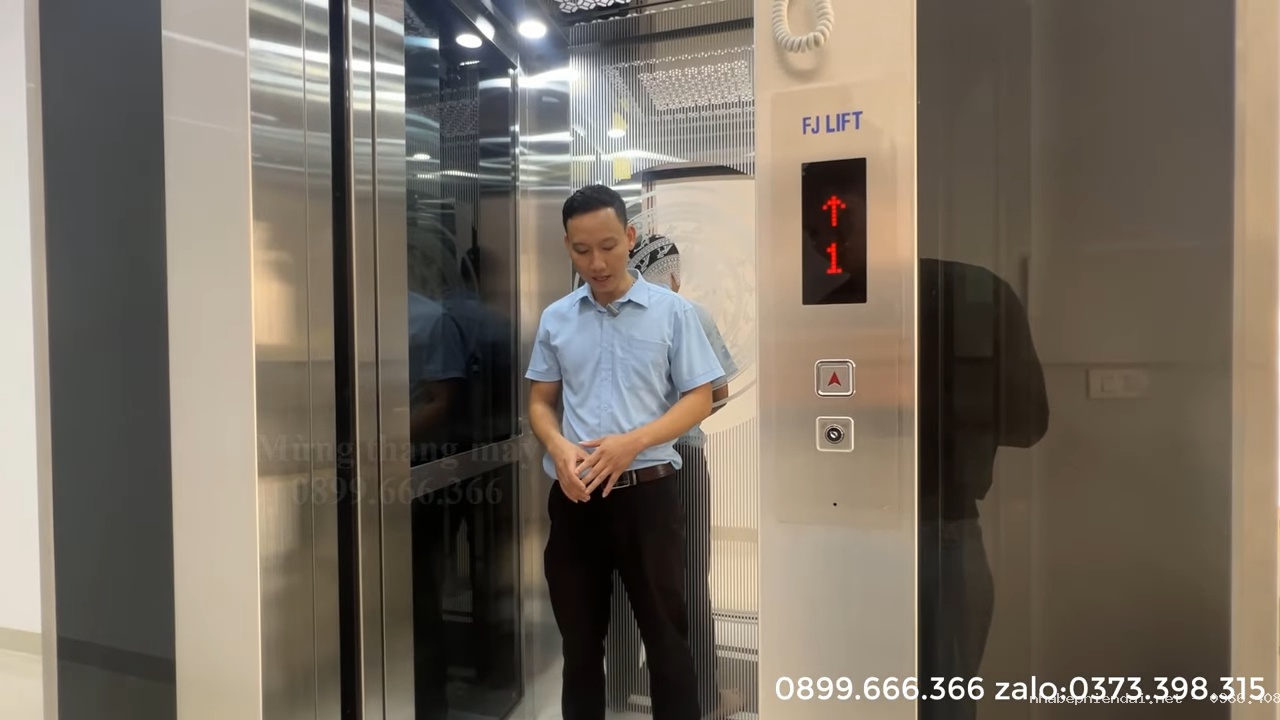

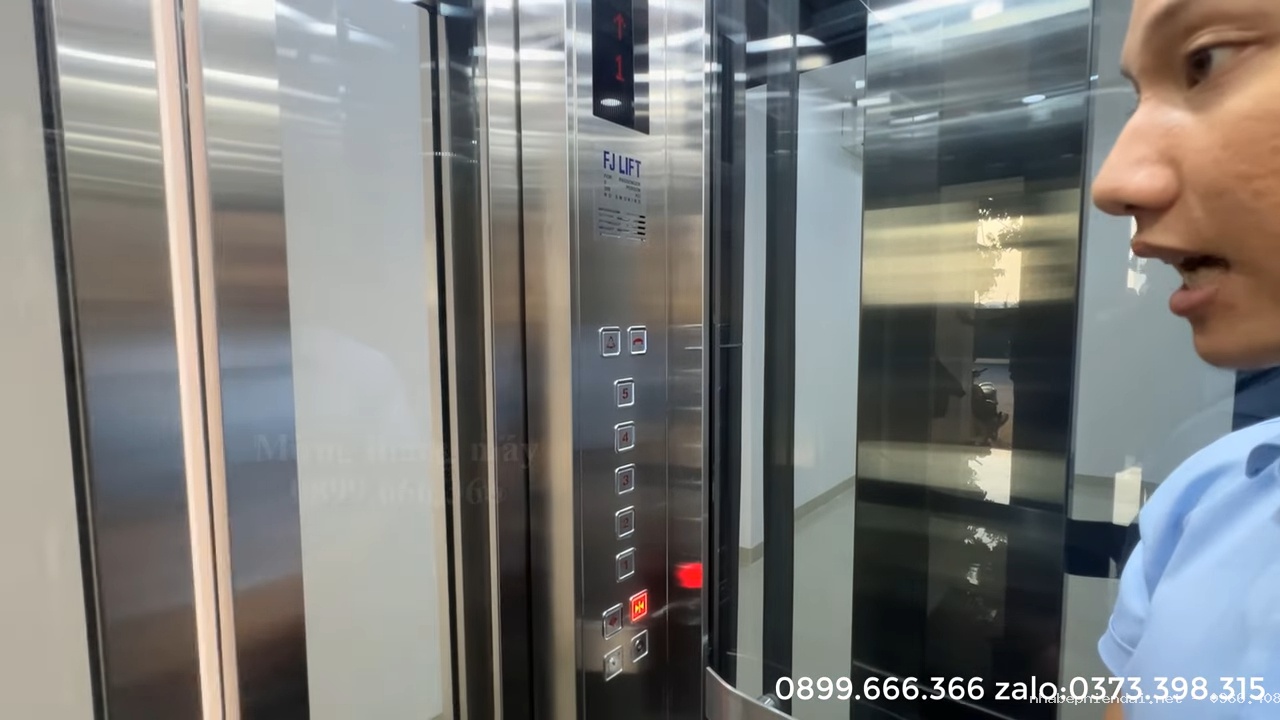

Bảng điều khiển cabin và chế độ khóa chức năng

Mặt gọi cabin thường đặt ở vách phải, hiển thị số tầng đang đứng, mũi tên lên xuống, các nút gọi tầng từ tầng 1 đến tầng cao nhất, cùng nút mở cửa và đóng cửa nhanh. Hệ thống có thêm ổ khóa phụ dùng để giữ cửa mở liên tục khi cần chuyển đồ hoặc tạm dừng đóng cửa, về sau vặn lại để trở về trạng thái bình thường.

Ổ khóa phụ còn có thể dùng trong một số chế độ cài đặt khác tùy nhu cầu sử dụng, tuy nhiên trong vận hành gia đình thông thường ít khi kích hoạt thêm.

Vận hành thang máy gia đình và nguyên lý gọi tầng

Thang máy gia đình khung thép vách kính có tốc độ khoảng 60 m/phút, tương đương gần 1 m/s, có thể tùy chỉnh xuống 0,7 – 0,8 m/s tùy nhu cầu. Khi di chuyển, tầng giữa (tầng 2, 3, 4) thường có 2 nút gọi lên và xuống để tối ưu lệnh di chuyển.

Khi người dùng nhấn đúng hướng di chuyển, thang sẽ xử lý theo lệnh đơn, tránh chèn nhiều yêu cầu cùng lúc. Với nhà gia đình, việc nhấn một nút là đủ vì lưu lượng sử dụng thấp. Trong khi đó, môi trường văn phòng hoặc nhà cao tầng cần tách rõ lệnh lên và xuống để giảm xung đột tín hiệu gọi thang.

Khi cabin di chuyển giữa các tầng, hệ thống vận hành theo chu trình đã lập trình sẵn. Một số người mới sử dụng có thể nhầm là lỗi, nhưng thực tế đây là cơ chế hoạt động bình thường của thang máy.

Nguyên lý xử lý lệnh gọi tầng, kích thước hố thang và bố trí thang bộ trong nhà ống thang máy khung thép vách kính

Trong thang máy gia đình khung thép vách kính, khi người dùng đi lại trong nhà chỉ nên nhấn một nút gọi tầng. Nếu nhấn đồng thời hai nút, hệ thống sẽ ghi nhận hai lệnh và xử lý theo chu trình ưu tiên, dẫn đến tình trạng cửa mở nhiều lần do thang phải xử lý lần lượt từng lệnh di chuyển.

Cơ chế xử lý lệnh gọi tầng trong thang máy gia đình

Khi cabin đang ở tầng 3 và người dùng nhấn cả nút lên và xuống tại tầng 2, hệ thống sẽ nhận đồng thời hai tín hiệu. Thang sẽ ưu tiên xử lý lệnh theo hướng di chuyển hiện tại, kế tiếp quay lại xử lý lệnh còn lại nếu chưa có người vào cabin. Nếu không có người sử dụng tại tầng gọi, thang tiếp tục chuyển sang lệnh tiếp theo, dẫn đến việc cửa mở hai lần.

Đây không phải lỗi kỹ thuật mà là cơ chế xử lý tuần tự các lệnh gọi tầng trong thang máy khung thép vách kính. Khi chỉ nhấn một nút duy nhất, cabin chỉ thực hiện một chu trình mở cửa, giúp giảm thời gian chờ và tránh lặp thao tác không cần thiết.

Kích thước hố thang và yêu cầu không gian kỹ thuật

Hố thang tiêu chuẩn có kích thước rộng 1,5 m và sâu 1,45 m. Chiều cao pit khuyến nghị khoảng 1,4 m. Phần phòng máy thường cao khoảng 3,6 m, cộng thêm khoảng không kỹ thuật 1,4 m, tổng chiều cao cần thiết khoảng 5 m để bố trí đầy đủ hệ thống truyền động và thiết bị điều khiển.

Tùy từng công trình và giới hạn chiều cao, kích thước có thể được điều chỉnh để phù hợp với mặt bằng thực tế, nhưng vẫn giữ nguyên nguyên tắc bố trí an toàn và hợp lý cho thang máy gia đình khung thép vách kính.

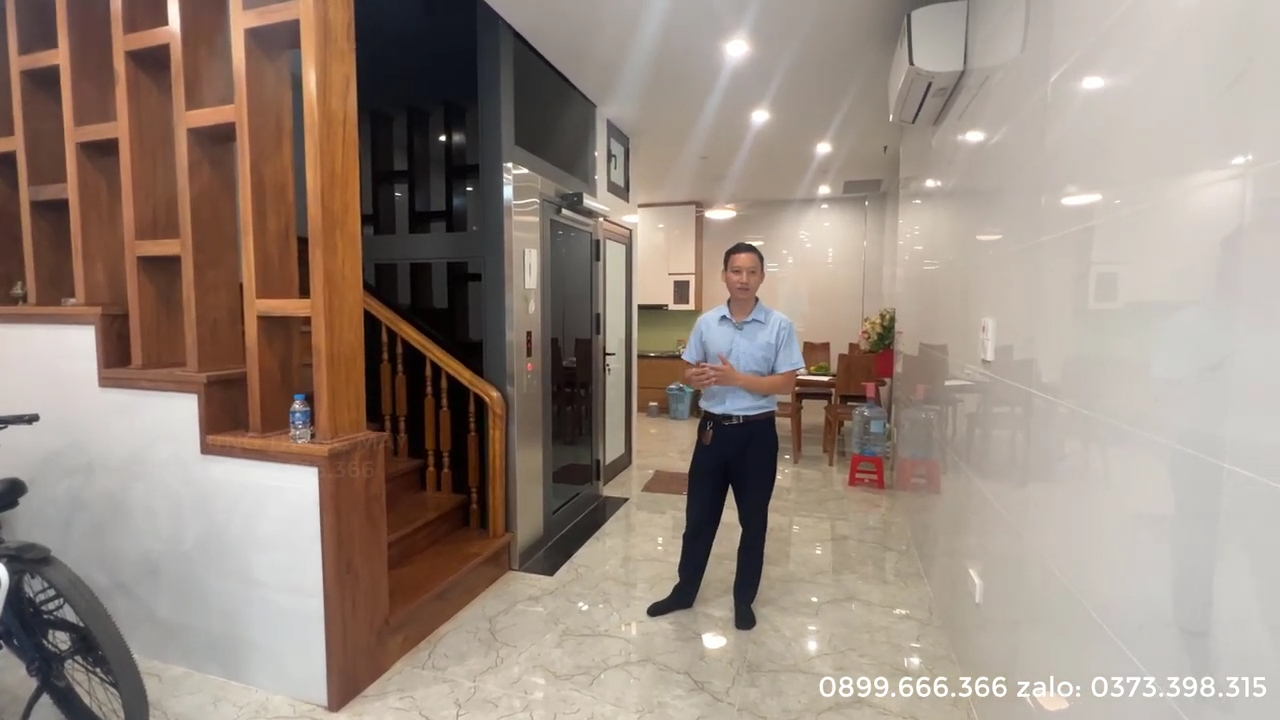

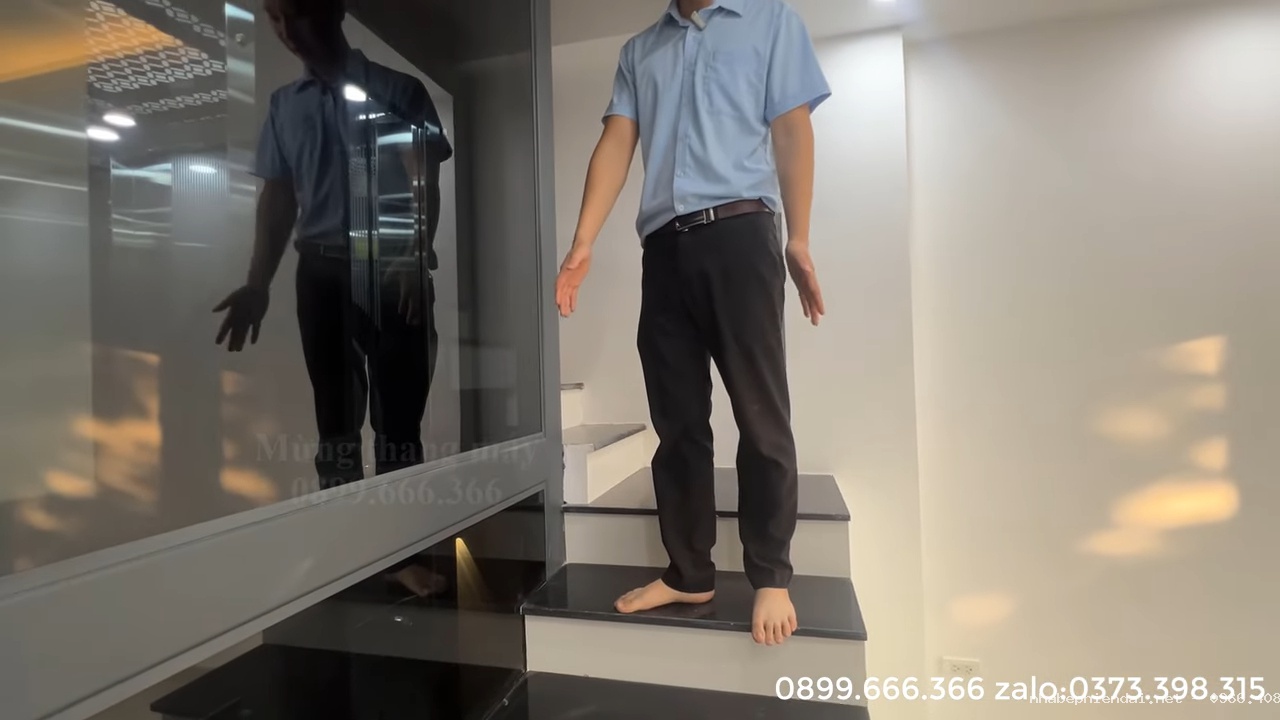

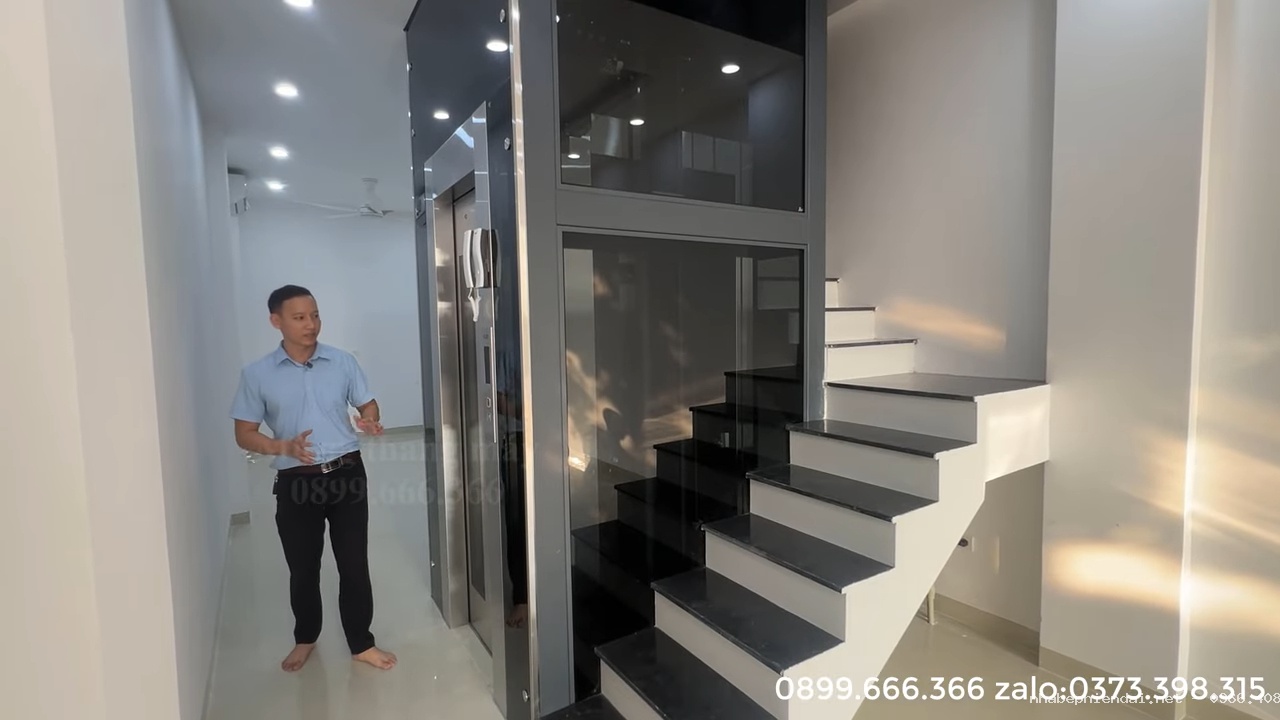

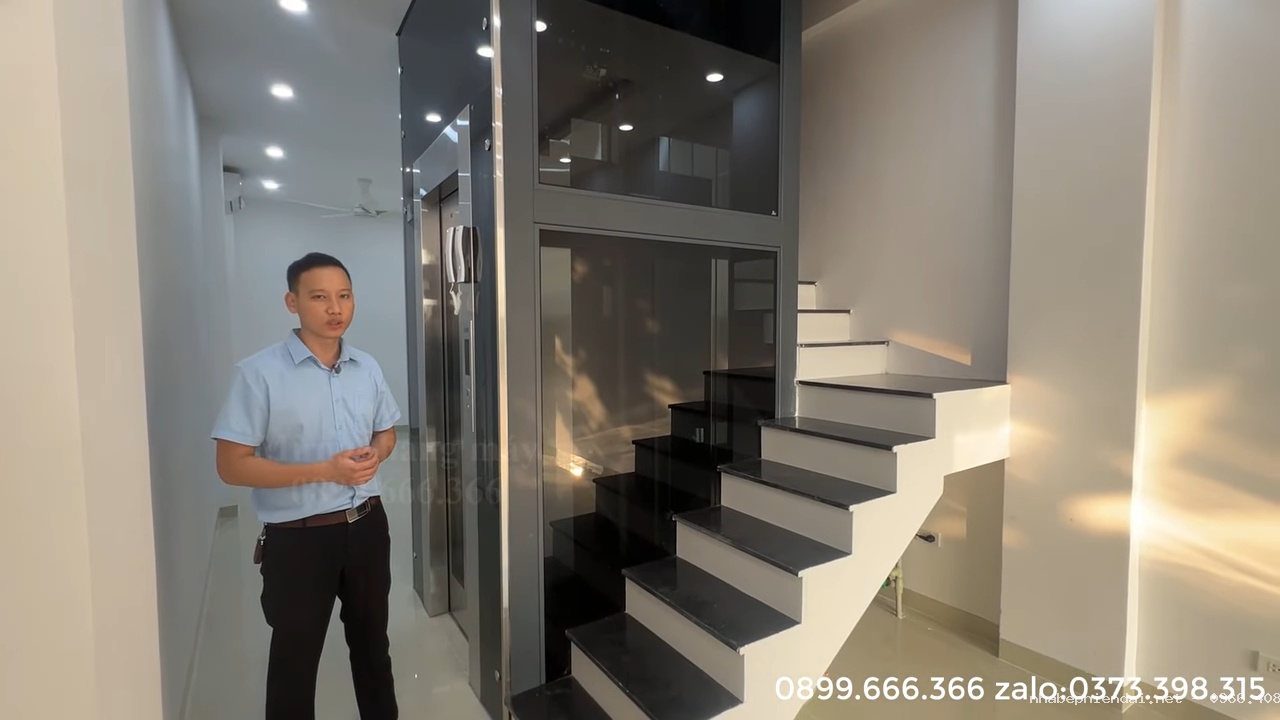

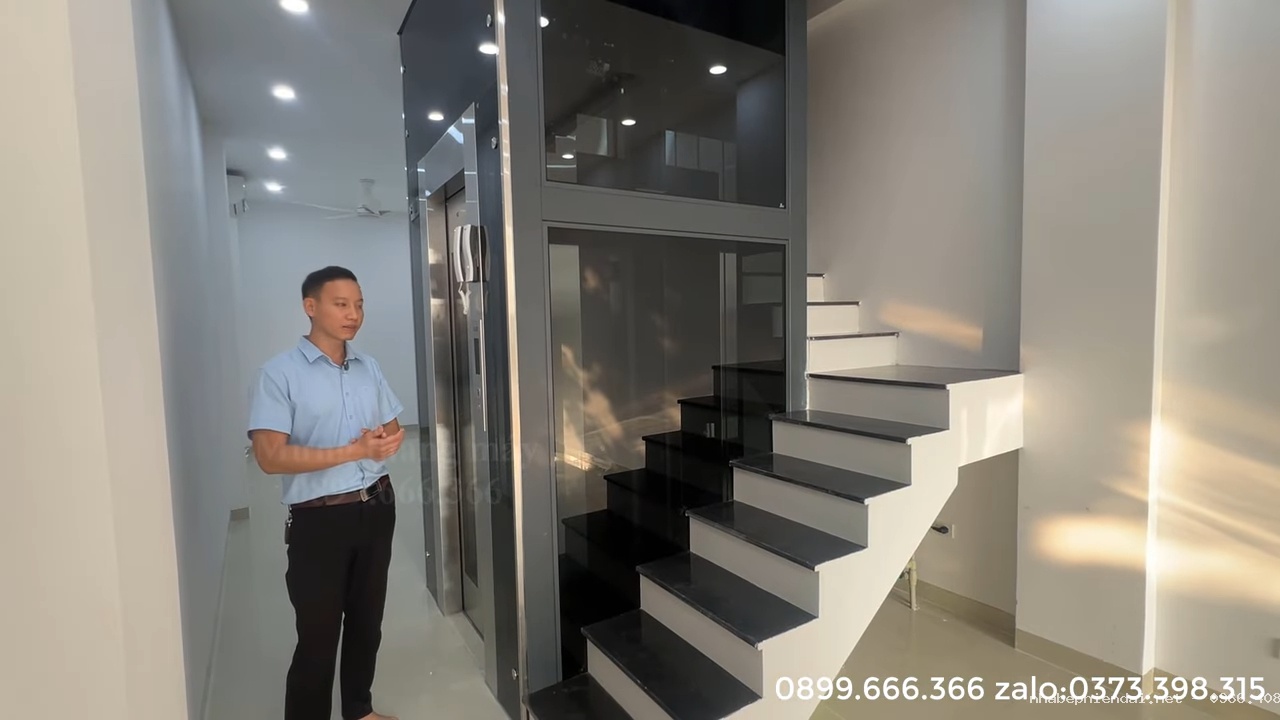

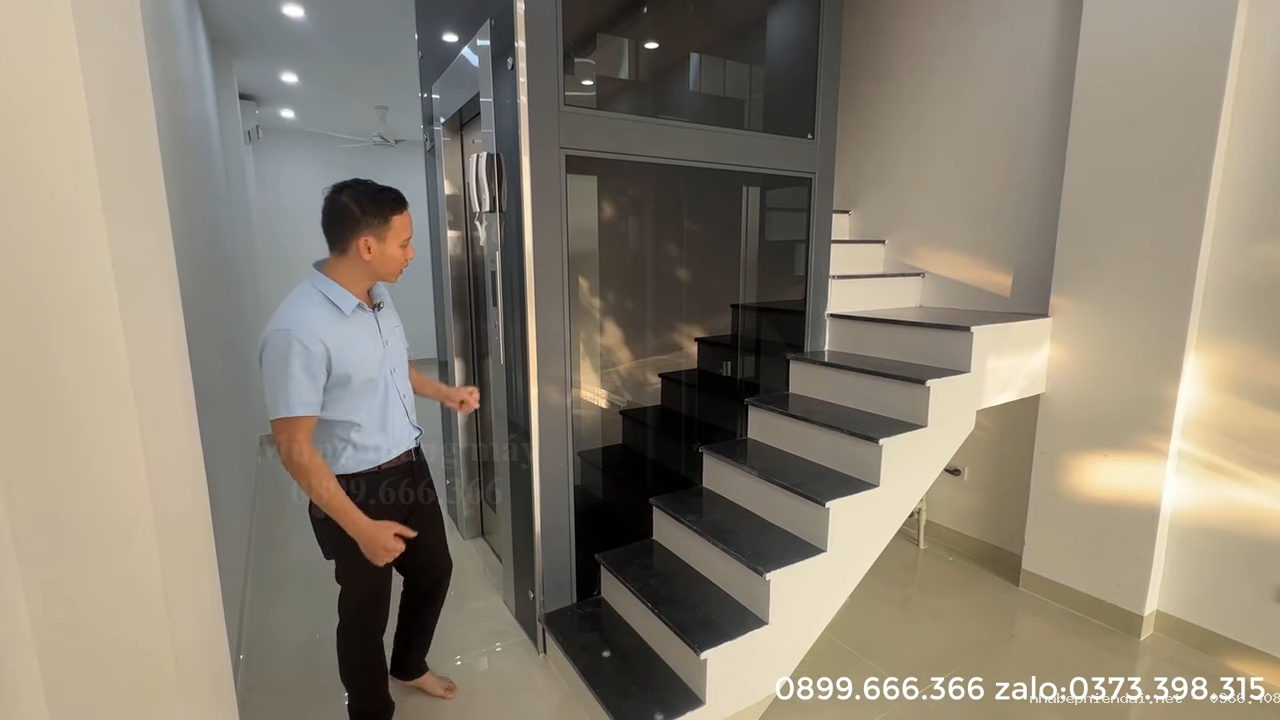

Bố trí thang bộ trong nhà ống có thang máy giữa nhà

Thang bộ trong công trình có chiều rộng khoảng 65 cm. Ở tầng 1 và tầng 2, do không vướng tường, có thể bổ sung thêm kết cấu dầm để mở rộng cảm giác không gian, giúp cầu thang thoáng hơn khi di chuyển.

Với chiều rộng khoảng 60 – 65 cm, thang bộ đủ cho sinh hoạt gia đình trong nhà diện tích hơn 40 m². Nếu diện tích lớn hơn, có thể mở rộng thang bộ để tăng sự thoải mái khi di chuyển giữa các tầng.

Công năng mặt bằng và cảm nhận không gian thang máy kính

Mỗi tầng trong công trình bố trí khoảng 2 phòng, kết hợp thang máy, thang bộ và khu vệ sinh. Cách sắp xếp giúp tối ưu diện tích trong nhà ống, đảm bảo đủ công năng sử dụng cơ bản cho gia đình.

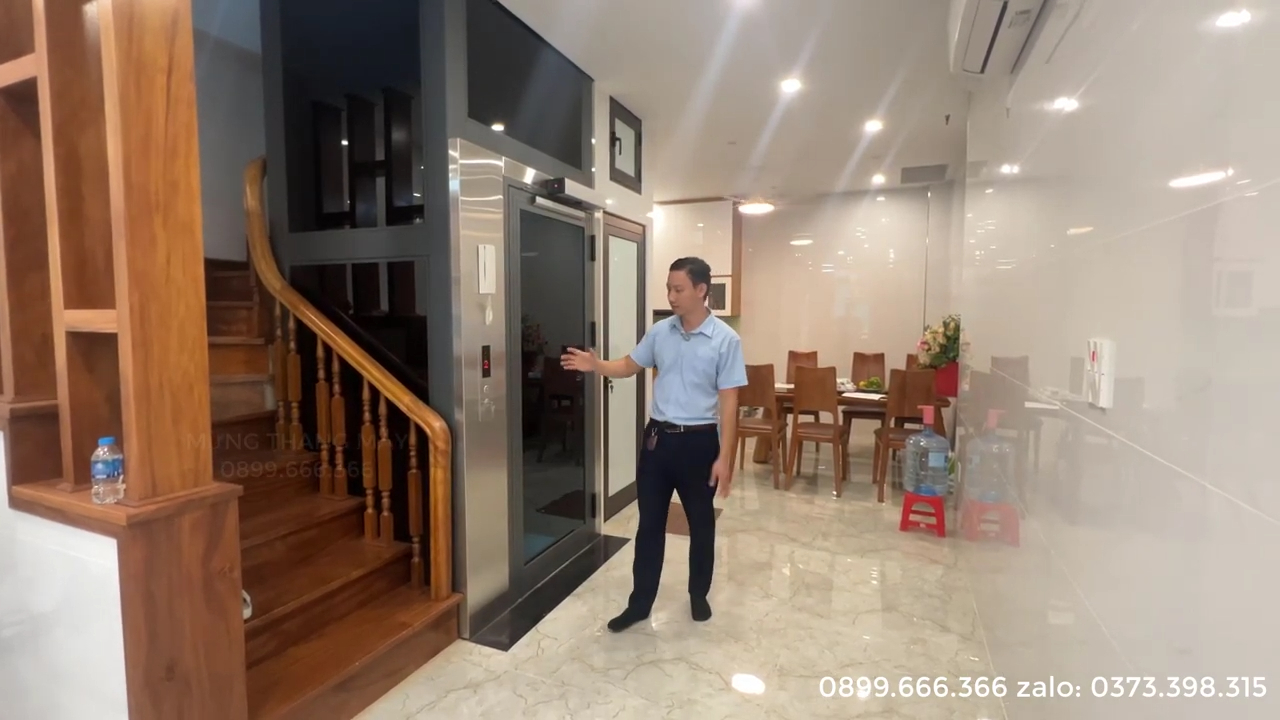

Thang máy khung thép vách kính cho phép nhìn xuyên qua khu vực hố thang, tạo cảm giác không gian thoáng hơn so với hố bê tông kín. Nếu sử dụng hố bê tông hoặc vách kín, không gian dễ bị thu hẹp và tạo cảm giác bí hơn trong tổng thể ngôi nhà.

Khi thang máy và thang bộ đặt giữa nhà và có kích thước đồng bộ, không gian di chuyển trở nên cân đối hơn, thang bộ thoải hơn, không cần bổ sung quá nhiều tay vịn, đồng thời tăng tính hiện đại cho kiến trúc tổng thể.

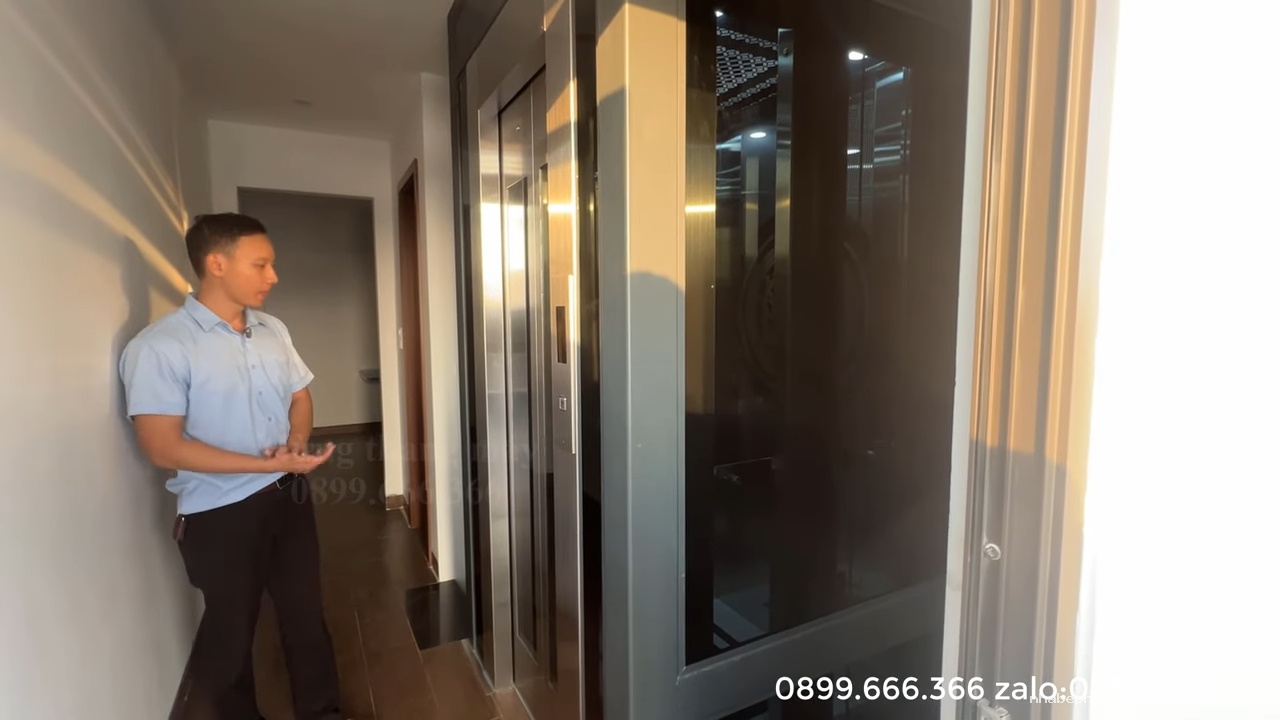

Phần tiếp theo sẽ đi lên tầng cao hơn để quan sát khu vực phòng máy và chi tiết trên nóc cabin của hệ thống thang máy.

Chức năng nút mở cửa nhanh, cơ chế an toàn cửa tầng và hệ thống tủ nóc cabin thang máy gia đình khung thép vách kính

Trong thang máy gia đình khung thép vách kính, khi cabin dừng tại tầng 3, người dùng có thể chọn tầng mong muốn bằng cách nhấn trực tiếp nút tầng tương ứng. Nếu cửa mở lâu, có thể nhấn nút đóng cửa nhanh để cửa đóng sớm hơn, rút ngắn thời gian chờ.

Nút mở cửa nhanh được sử dụng trong trường hợp cabin đã dừng tầng 5 nhưng người dùng chưa kịp ra ngoài hoặc đang trao đổi bên trong cabin. Sau một khoảng thời gian cài đặt (khoảng 30 giây đến vài phút tùy cấu hình), hệ thống sẽ tắt đèn và quạt để tiết kiệm điện. Lúc này chỉ cần nhấn nút mở cửa nhanh là cửa sẽ mở lại để thoát ra ngoài.

Cơ chế đóng mở cửa nhanh trong thang máy gia đình

Hệ thống cho phép can thiệp linh hoạt khi cửa đang đóng hoặc gần đóng. Người dùng có thể nhấn mở lại nếu cần thay đổi quyết định di chuyển. Ngược lại, khi muốn cửa đóng nhanh hơn, có thể sử dụng nút đóng cửa nhanh để rút ngắn chu trình đóng cửa.

Tại tầng 5, hệ thống thường chỉ bố trí một nút gọi xuống vì không còn nhu cầu di chuyển lên trên. Tầng này hoạt động theo hướng một chiều, chủ yếu phục vụ di chuyển xuống các tầng dưới.

Tính năng an toàn trong thang máy khung thép vách kính

Thang máy gia đình khung thép vách kính được trang bị nhiều lớp an toàn như giới hạn hành trình trên và dưới, nút dừng khẩn cấp, hệ thống an toàn biến tần và cơ chế kiểm soát cửa tầng.

Mỗi cửa tầng đều có tiếp điểm an toàn riêng. Khi cửa mở, thang không thể di chuyển. Khi cửa chưa đóng hoàn toàn hoặc mở đột ngột, hệ thống cũng sẽ ngắt lệnh vận hành để tránh rủi ro.

Tiếp điểm cửa bao gồm tiếp điểm cơ khí và tiếp điểm điện. Tiếp điểm cơ khí ngăn việc mở cửa không đúng điều kiện, trong khi tiếp điểm điện đảm bảo thang chỉ hoạt động khi toàn bộ cửa đã đóng kín. Hệ thống này thường được kiểm định kỹ trước khi đưa vào sử dụng.

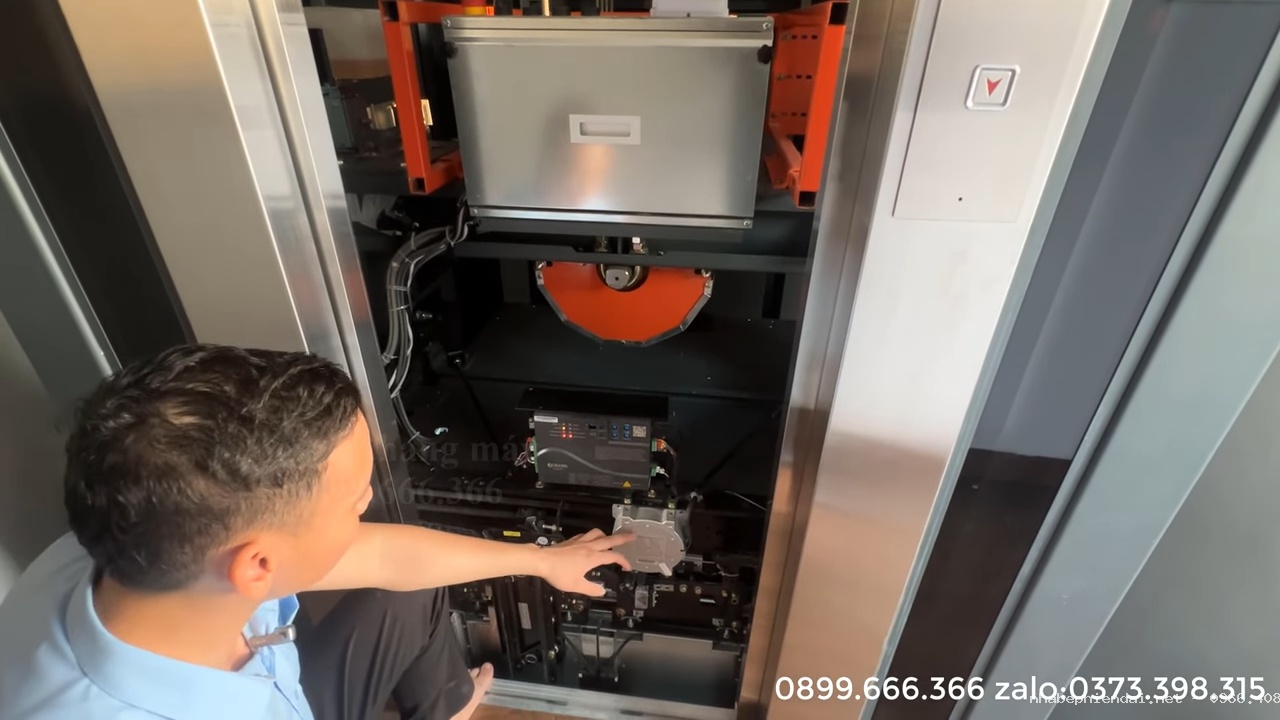

Hệ thống tủ nóc cabin và nguồn điện thang máy

Trên nóc cabin là tủ điều khiển phụ (tủ nóc), nhận tín hiệu từ tủ điều khiển chính. Hệ thống sử dụng nguồn điện 1 pha 220V và nguồn 24V cho các mạch điều khiển.

Nguồn 220V cấp cho biến tần, động cơ cửa cabin, hệ thống quạt và đèn chiếu sáng. Nguồn 24V cấp cho mạch điều khiển nút nhấn, hệ thống hiển thị tầng, cảm biến, công tắc hành trình và các tín hiệu điều khiển khác trong cabin.

Khi cabin di chuyển đến tầng, tín hiệu mở cửa cabin sẽ kích hoạt cửa tầng tương ứng mở theo. Cửa tầng không thể tự mở nếu không có tín hiệu từ cabin, đảm bảo an toàn tuyệt đối trong quá trình di chuyển.

Cáp dẹt và hệ thống truyền tín hiệu trong thang máy

Hệ thống sử dụng cáp dẹt (cáp bẹ) để truyền tín hiệu giữa cabin và tủ điều khiển. Loại cáp này được thiết kế dạng phẳng giúp giảm hiện tượng xoắn, gập hoặc đứt khi cabin di chuyển liên tục.

Bên trong cáp có lõi thép tăng cường chịu lực kết hợp lớp nhựa dẻo giúp tăng độ linh hoạt. Cáp đảm nhiệm truyền tín hiệu điều khiển, tín hiệu hiển thị và nguồn điện đến các bộ phận trong cabin.

Hệ thống cáp tải gồm 4 sợi cáp chịu lực chính, đảm nhiệm việc nâng hạ cabin trong thang máy gia đình khung thép vách kính, bảo đảm chuyển động ổn định trong toàn bộ hành trình.

Cáp tải, động cơ, phòng máy và hệ thống điều khiển thang máy gia đình khung thép vách kính

Trong thang máy gia đình khung thép vách kính, hệ thống cáp tải đi theo chuyển động của động cơ và phụ thuộc trực tiếp vào loại động cơ được sử dụng. Bộ cáp hiện tại sử dụng cáp tải nhập khẩu Hàn Quốc, cấu trúc 8×19 sợi, bên trong có lõi đay tẩm dầu giúp tự tiết dầu trong quá trình làm việc, hỗ trợ bảo vệ sợi cáp khi chịu tải lớn.

Tuổi thọ cáp thường dao động khoảng 5 – 10 năm tùy môi trường lắp đặt, tần suất sử dụng và điều kiện độ ẩm. Trong điều kiện ít sử dụng hoặc môi trường ẩm, thời gian thay thế có thể thay đổi theo thực tế kiểm tra.

Cấu trúc cáp tải và hệ thống dẫn hướng thang máy

Cáp tải kết hợp cùng hệ thống dẫn hướng, guốc trượt và ray dẫn hướng để giữ cabin di chuyển ổn định. Ray dẫn hướng sử dụng loại đúc nguyên khối, giúp giảm rung lắc và tăng độ êm khi cabin di chuyển trong hố thang.

Hệ thống guốc trượt, cơ cấu an toàn, chuyển tốc và phanh cơ khí được bố trí đồng bộ nhằm kiểm soát hành trình cabin. Một số chi tiết như phanh cơ khí và bộ giới hạn tốc độ nằm trong cụm kỹ thuật phía trên, không thể quan sát trực tiếp từ bên trong cabin.

Cấu trúc phòng máy thang máy gia đình

Phòng máy thang máy thường bố trí ô thoáng khoảng 60 – 70 cm trở lên để thuận tiện cho bảo trì, kiểm tra và sửa chữa. Người kỹ thuật có thể tiếp cận bằng thang chữ A hoặc thang di động để lên khu vực phòng máy.

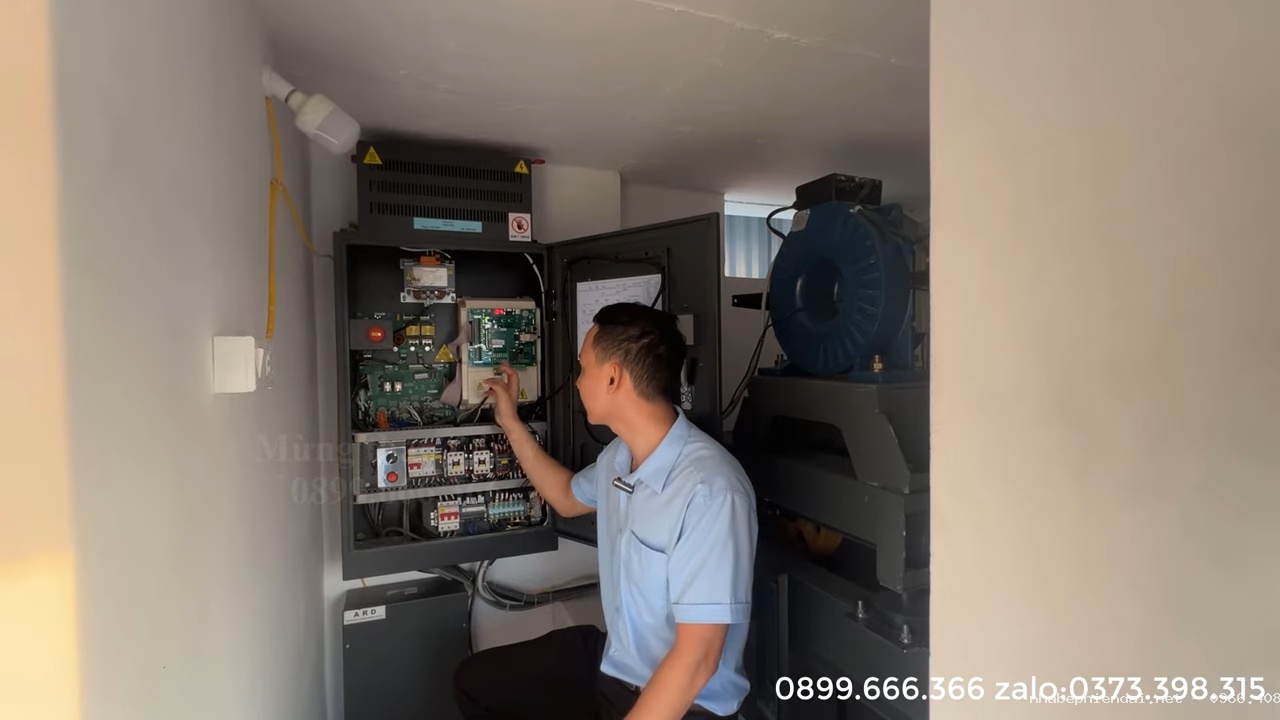

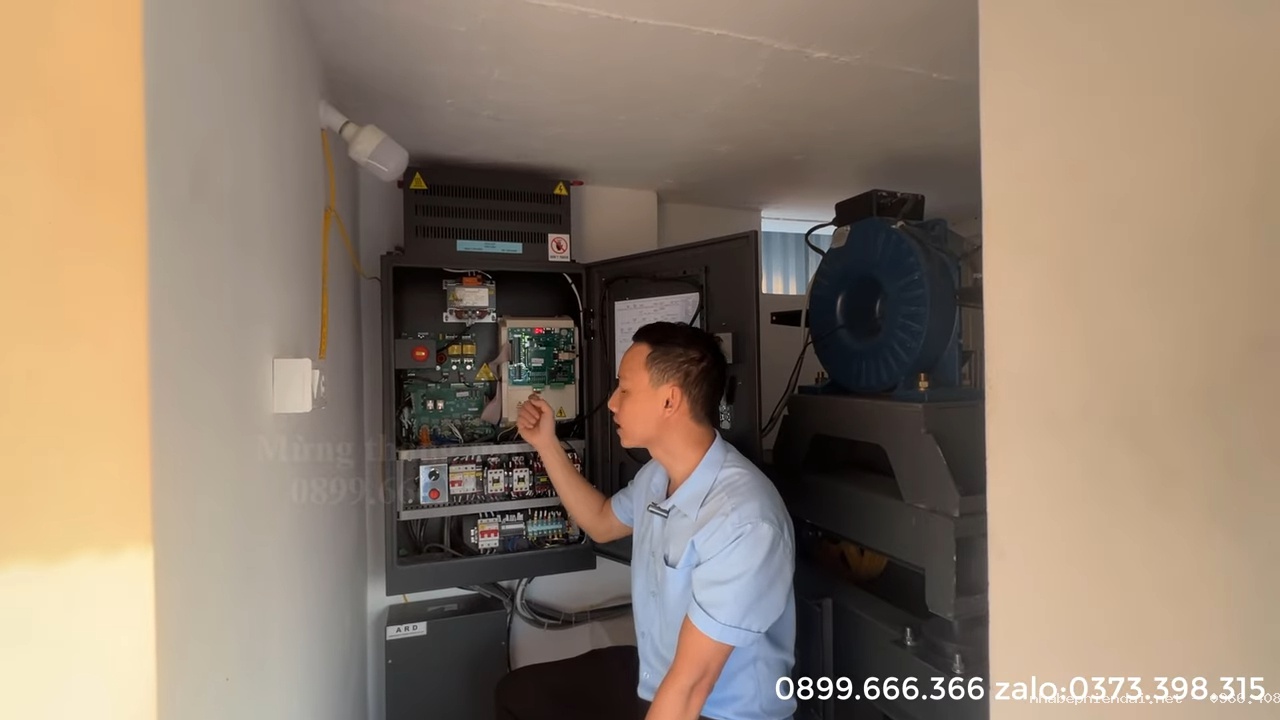

Bên trong phòng máy gồm bệ máy, động cơ, tủ điều khiển chính, tủ cứu hộ và hệ thống aptomat cấp điện cho toàn bộ thang máy. Ngoài ra còn bố trí đèn chiếu sáng và ổ cắm phục vụ công tác kỹ thuật.

Động cơ thang máy và cơ chế truyền lực

Hệ thống chịu lực chính trong thang máy gia đình khung thép vách kính là động cơ, cabin, bệ máy và đối trọng. Toàn bộ cụm động cơ đặt lên dầm bê tông của công trình để đảm bảo độ ổn định tải trọng.

Động cơ sử dụng dòng Montanari MGX75 công nghệ Ý, công suất 4,1 kW, phù hợp tải trọng 350 – 450 kg. Khi tải tăng cao hơn sẽ cần lựa chọn công suất lớn hơn theo thiết kế thực tế.

Bên trên phòng máy còn có móc treo phục vụ nâng hạ thiết bị trong quá trình lắp đặt và bảo trì. Tổng khối lượng hệ thống có thể lên tới vài trăm kg nên móc treo đóng vai trò quan trọng trong quá trình thi công.

Tủ điều khiển, biến tần và hệ thống an toàn vận hành

Tủ điều khiển sử dụng hệ thống LIPON công suất 7,5 kW tích hợp biến tần. Biến tần điều khiển tốc độ động cơ, giúp cabin di chuyển nhanh, chậm hoặc êm tùy theo lập trình.

Bo mạch điều khiển nhận tín hiệu từ các nút gọi tầng, nút dừng khẩn cấp, tín hiệu cửa và các cảm biến an toàn. Từ đó truyền lệnh ngược lại cho biến tần để điều khiển động cơ hoạt động.

Khi thang không hoạt động, hệ thống phanh điện từ luôn giữ trạng thái khóa. Khi có lệnh di chuyển, biến tần cấp tín hiệu mở phanh 110V DC, ngay sau khi xong động cơ bắt đầu quay để kéo cabin di chuyển.

Encoder và kiểm soát tốc độ thang máy

Động cơ trang bị encoder đo tốc độ thực tế của cabin. Hệ thống so sánh tốc độ cài đặt và tốc độ thực tế, ví dụ 0,6 m/s, để đảm bảo chuyển động đúng thông số kỹ thuật.

Nếu tốc độ sai lệch, hệ thống sẽ cảnh báo hoặc điều chỉnh để tránh rung lắc và đảm bảo an toàn. Đây là cơ chế kiểm soát quan trọng trong thang máy gia đình khung thép vách kính.

Toàn bộ tín hiệu điều khiển được truyền qua biến tần, bộ điều khiển trung tâm và các mạch phụ trợ để đảm bảo thang máy vận hành đồng bộ giữa cabin, động cơ và hệ thống an toàn.

Hệ thống điện, an toàn mất pha, phanh cơ khí và cứu hộ mất điện trong thang máy gia đình khung thép vách kính

Trong thang máy gia đình khung thép vách kính, hệ thống nguồn điện được quản lý qua bộ chuyển đổi sang 110V DC để cấp cho phanh động cơ. Động cơ thang máy thường sử dụng phanh điện từ 110V DC nhằm đảm bảo khả năng giữ cabin khi dừng tầng và khi ngắt nguồn.

Cầu đấu, automat và hệ thống bảo vệ mất pha

Toàn bộ tín hiệu từ hố thang như nút bấm, cảm biến và tín hiệu điều khiển được đưa về hệ thống cầu đấu trung tâm rồi phân phối đến các cụm điều khiển khác. Tại đây có hệ thống automat, cầu chì và bộ báo mất pha.

Khi xảy ra mất pha, lệch pha hoặc đảo pha, thang sẽ không cho phép khởi động. Đèn báo lỗi kích hoạt và hệ thống ngắt cấp nguồn đến biến tần để tránh hư hỏng động cơ và đảm bảo an toàn cho thang máy khung thép vách kính.

Bên cạnh đó, hệ thống khởi động từ chịu trách nhiệm cấp nguồn cho phanh, biến tần và động cơ theo từng trạng thái hoạt động. Các bộ cấp nguồn phụ như UPS hoặc ARD cũng được tích hợp để xử lý tình huống mất điện.

Chế độ bảo trì, stop khẩn cấp và chuyển mạch vận hành

Hệ thống thang máy trang bị nhiều nút dừng khẩn cấp (stop) bố trí tại nhiều vị trí trong hố thang và cabin. Khi kích hoạt, toàn bộ hoạt động của thang sẽ dừng ngay lập tức để phục vụ kiểm tra, bảo trì hoặc xử lý sự cố.

Ngoài ra còn có công tắc chuyển chế độ giữa tự động và bằng tay, phục vụ kỹ thuật trong quá trình kiểm tra, bảo dưỡng hoặc vận hành đặc biệt.

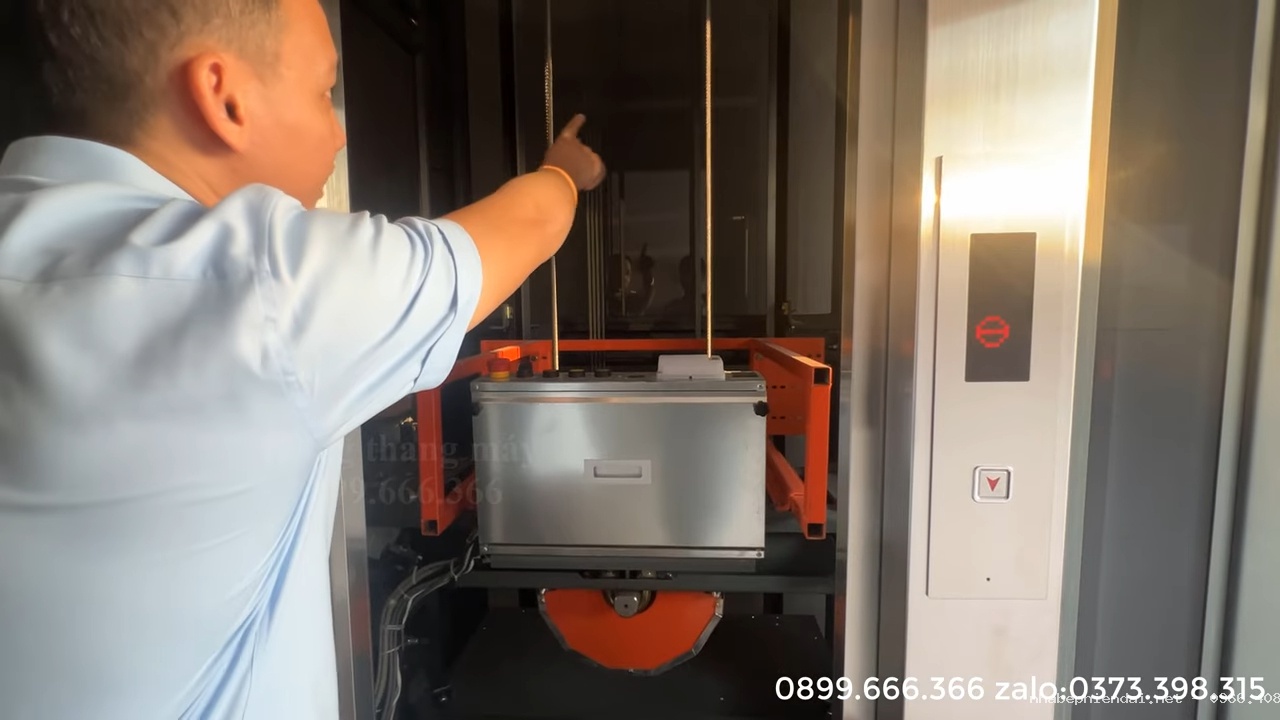

Hệ thống phanh governor và cơ chế giữ cáp an toàn

Hệ thống governor (phanh tốc độ) được lắp phía trên, hoạt động theo cơ chế văng ly tâm. Khi tốc độ vượt ngưỡng tiêu chuẩn khoảng 20 – 25% so với tốc độ định mức (1 m/s), bộ governor sẽ kích hoạt cơ cấu phanh.

Cơ cấu này kéo má phanh tác động vào ray dẫn hướng, tạo lực giữ cabin thông qua hệ thống nêm và má gang. Khi đó cabin sẽ bị giữ lại, hạn chế rơi tự do trong trường hợp vượt tốc.

Bên cạnh đó, hệ thống cáp an toàn và lò xo giữ cáp giúp ổn định chuyển động, giảm tác động khi dừng đột ngột, tăng độ an toàn tổng thể cho thang máy gia đình khung thép vách kính.

Cơ chế cứu hộ khi mất điện lưới (ARD)

Khi mất điện lưới, hệ thống cứu hộ tự động (ARD) sẽ kích hoạt sau khoảng 10 – 15 giây. Lúc này nguồn dự phòng cấp lại điện cho hệ thống điều khiển để đưa cabin về tầng gần nhất.

Cabin sẽ di chuyển theo nguyên tắc cân bằng tải, ưu tiên di chuyển theo hướng đối trọng để giảm tiêu thụ năng lượng. Khi bằng tầng, cửa cabin và cửa tầng sẽ tự động mở để người bên trong thoát ra an toàn.

Kế tiếp cửa đóng lại và hệ thống quay về trạng thái chờ. Khi điện lưới được khôi phục, thang sẽ tự động kích hoạt lại theo thời gian cài đặt, thường khoảng 5 phút để đảm bảo an toàn nguồn điện.

Tổng kết và tư vấn lắp đặt thang máy gia đình

Thang máy gia đình khung thép vách kính được thiết kế theo từng mặt bằng cụ thể, phụ thuộc diện tích, số tầng và cách bố trí phòng. Mỗi công trình có thể điều chỉnh vị trí thang, kích thước hố thang và phương án lắp đặt để phù hợp thực tế.

Khi cần thiết kế thang máy cho nhà ở, thông tin diện tích và nhu cầu sử dụng như số phòng mỗi tầng sẽ được sử dụng để đưa ra phương án bố trí tối ưu, đảm bảo công năng và không gian sinh hoạt.
