Kết nối và sử dụng máy hàn miệng túi C3 SMT 150W Newsun

Phụ kiện đi kèm máy hàn miệng túi C3 SMT 150W Newsun

Khi mở hộp, máy hàn miệng túi C3 SMT 150W Newsun đi kèm một số phụ kiện. Máy có bộ in date chìm, tức là in nổi bằng các ký tự số lắp trên bánh in. Bộ in date chìm hiện không còn phổ biến nên nếu không có nhu cầu, các bạn không cần quan tâm đến phần phụ kiện này.

Ngoài ra còn có tua vít, vải hàn và các phụ kiện dành cho bảo dưỡng. Vải hàn là chi tiết hao mòn, sau một thời gian sẽ cần thay mới. Nhà sản xuất tặng kèm 4 miếng vải hàn để thay thế khi cần.

Kết nối nguồn điện cho máy hàn miệng túi

Máy đi kèm dây nguồn 3 chấu. Cắm dây nguồn vào cổng bên hông máy, sau việc đó cắm trực tiếp vào ổ điện gia đình.

Bên hông máy có công tắc nguồn. Sau đó lúc cấp điện, bật công tắc nguồn. Tiếp theo xoay nút dừng khẩn cấp (Stop) theo chiều mở để khởi động máy. Mặc định nút Stop luôn ở trạng thái nhấn xuống nhằm bảo đảm an toàn, vì vậy cần xoay nút ra trước khi dùng.

Ý nghĩa các nút trên bảng điều khiển

Bảng điều khiển của máy hàn miệng túi C3 SMT 150W Newsun khá đơn giản.

Nút Reset dùng để đưa bộ đếm số lần hàn về 0. Máy có chức năng thống kê số lượt hàn, nếu muốn đếm lại từ đầu chỉ cần nhấn giữ nút Reset.

Nút hình quạt dùng để bật hoặc tắt quạt làm mát mối hàn. Khi bật quạt, đèn báo sẽ sáng.

Cài đặt nhiệt độ thanh hàn trên và thanh hàn dưới

Máy cho phép cài đặt riêng nhiệt độ của thanh hàn trên và thanh hàn dưới. Nhấn nút màu xanh để chọn từng thanh hàn, tiếp đó dùng phím tăng hoặc giảm để cài mức nhiệt mong muốn.

Đối với túi có độ dày trung bình, nhiệt độ khoảng 120°C là mức tham khảo. Nếu hàn túi mỏng hoặc túi dày thì tăng hoặc giảm nhiệt cho tương ứng.

Trong bài hướng dẫn, mình đặt nhiệt độ cao hơn để thanh hàn nóng nhanh, kế tiếp tiếp tục cài tương tự cho thanh hàn dưới.

Tốc độ băng tải càng nhanh thì nhiệt độ thanh hàn càng cần cao hơn để đường hàn kịp ép kín miệng túi. Nếu giảm tốc độ băng tải thì nhiệt độ cũng có thể giảm theo. Mức cài đặt phụ thuộc vào loại túi và tốc độ đưa túi qua máy.

Khi hoàn tất cài xong, màn hình sẽ hiển thị nhiệt độ thực tế của từng thanh hàn. Ví dụ thanh hàn trên đạt khoảng 60°C, thanh hàn dưới đạt khoảng 52°C thì máy vẫn đang tiếp tục gia nhiệt.

Để bật gia nhiệt cho 2 thanh hàn, nhấn nút màu đỏ. Máy sẽ bắt đầu làm nóng cho đến khi đạt mức đã cài.

Điều chỉnh tốc độ băng tải và lực ép con lăn

Núm xoay bên cạnh dùng để tăng hoặc giảm tốc độ băng tải. Xoay theo chiều kim đồng hồ để tăng tốc, xoay ngược chiều để giảm tốc.

Một núm chỉnh khác dùng để thay đổi lực ép của cặp con lăn sau thanh hàn. Sau lúc miệng túi đi qua thanh hàn, con lăn sẽ ép chặt đường hàn.

Thông thường nhà sản xuất đã cài sẵn lực ép ở mức hợp lý nên rất ít khi cần chỉnh. Nếu siết quá chặt, một số loại túi dễ bị rách miệng. Nếu nới quá lỏng thì đường hàn sẽ không đẹp.

Thử hàn các loại túi

Kế đó khi thanh hàn đạt nhiệt độ cần thiết, mình giảm tốc độ băng tải để thử máy.

Các loại túi dùng để kiểm tra gồm:

• Túi PE.
• Túi bạc.
• Túi nhôm.
• Túi giấy.
• Túi nhám.

Sau đó lúc hàn, tất cả các loại túi đều có đường hàn đẹp, chắc chắn và rất khó tách bằng tay.

Điều chỉnh vị trí băng tải và thanh dẫn túi

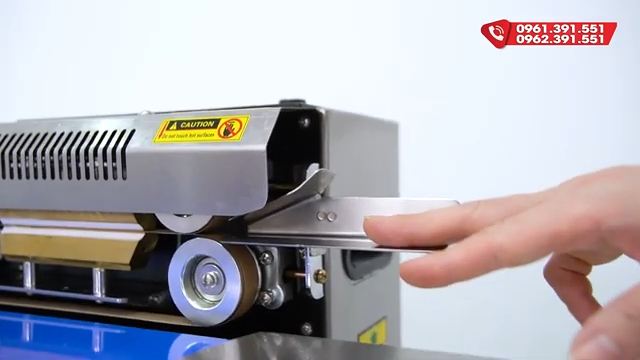

Thanh dẫn miệng túi phía trước có 2 con ốc để điều chỉnh. Chỉ cần nới ốc rồi dịch vào hoặc dịch ra để thay đổi độ sâu khi đưa miệng túi vào thanh hàn.

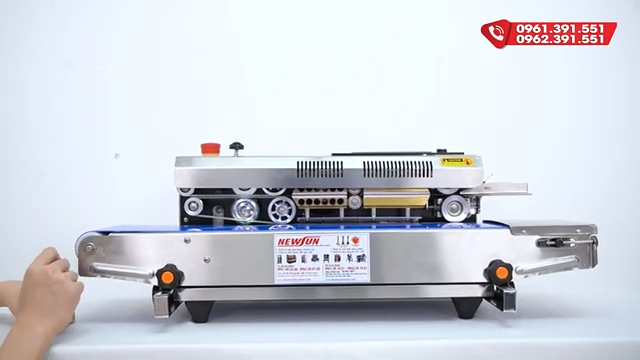

Băng tải cũng có các núm chỉnh riêng. Núm bên hông dùng để dịch chuyển băng tải sang trái hoặc sang phải. Núm phía trước dùng để nâng hoặc hạ chiều cao băng tải theo kích thước túi cần hàn.

Lắp bộ in date chìm

Nếu cần in date chìm, trước tiên tháo tấm bảo vệ bằng cách nới con ốc cố định.

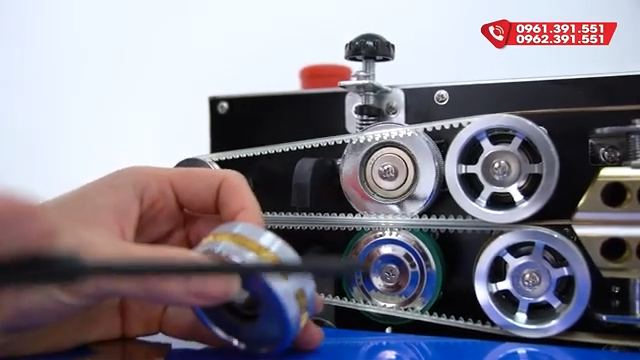

Bên trong là vị trí lắp bộ ký tự in. Chỉ cần tháo cụm ký tự cũ rồi thay bộ ký tự mong muốn.

Các số đi kèm máy cần lắp theo thứ tự từ phải sang trái và đặt ngược để khi in sẽ hiển thị đúng chiều. Có thể soi bằng gương hoặc điện thoại để dễ quan sát trong lúc lắp.

Ví dụ bộ ký tự đang lắp sẵn gồm chữ NSX và các ký hiệu liên quan. Khi thay ký tự cần lưu ý chiều quay của bánh in theo chiều kim đồng hồ.

Lưu ý khi dùng máy hàn miệng túi C3 SMT 150W Newsun

Sau mỗi buổi làm, không nên ngắt nguồn ngay khi thanh hàn còn nóng. Trước tiên tắt chức năng gia nhiệt nhưng vẫn để băng tải chạy khoảng 15 phút để thanh hàn nguội dần, kế đó mới tắt máy hoàn toàn. Cách làm này góp phần kéo dài tuổi thọ dây hàn.

Nếu dùng liên tục khoảng 1 giờ, nên cho máy nghỉ từ 10 đến 15 phút rồi mới tiếp tục làm.

Sau khoảng 1 tháng, nên tra một ít dầu hoặc mỡ bò vào vòng bi và con lăn của băng tải để các chi tiết chuyển động ổn định.

Khi kết thúc công việc, khi hoàn tất băng tải đã chạy thêm khoảng 15 phút, tắt toàn bộ nguồn điện, nhấn nút Stop, tắt công tắc nguồn và rút dây điện.

Tuyệt đối không xịt nước trực tiếp lên máy hoặc các bộ phận điện để tránh chập cháy.

Máy không bám bẩn quá nhiều. Nếu trên băng tải còn bụi hoặc mảnh vụn, chỉ cần dùng khăn lau sạch.
