Thang máy gia đình cửa tự động 2 cánh mở tim lắp đặt tại trung tâm Anh ngữ

Nội dung sẽ giới thiệu kích thước thực tế, cabin, tủ điều khiển AC3000, máy kéo không hộp số cùng các bộ phận nằm trên nóc cabin để anh chị hiểu rõ hơn cấu tạo của thang máy gia đình cửa tự động.

Kích thước giếng thang và cabin

Thang máy được lắp trong giếng thang có kích thước:

• Chiều ngang: 1,5m
• Chiều sâu: 1,37m

Với kích thước giếng thang như trên, cửa cabin đạt chiều rộng 650mm.

Cabin hoàn thiện đạt kích thước khoảng:

• Chiều rộng: 1m
• Chiều sâu: 900mm

Đây là cấu hình khá cân đối đối với thang máy gia đình cửa tự động 2 cánh mở tim.

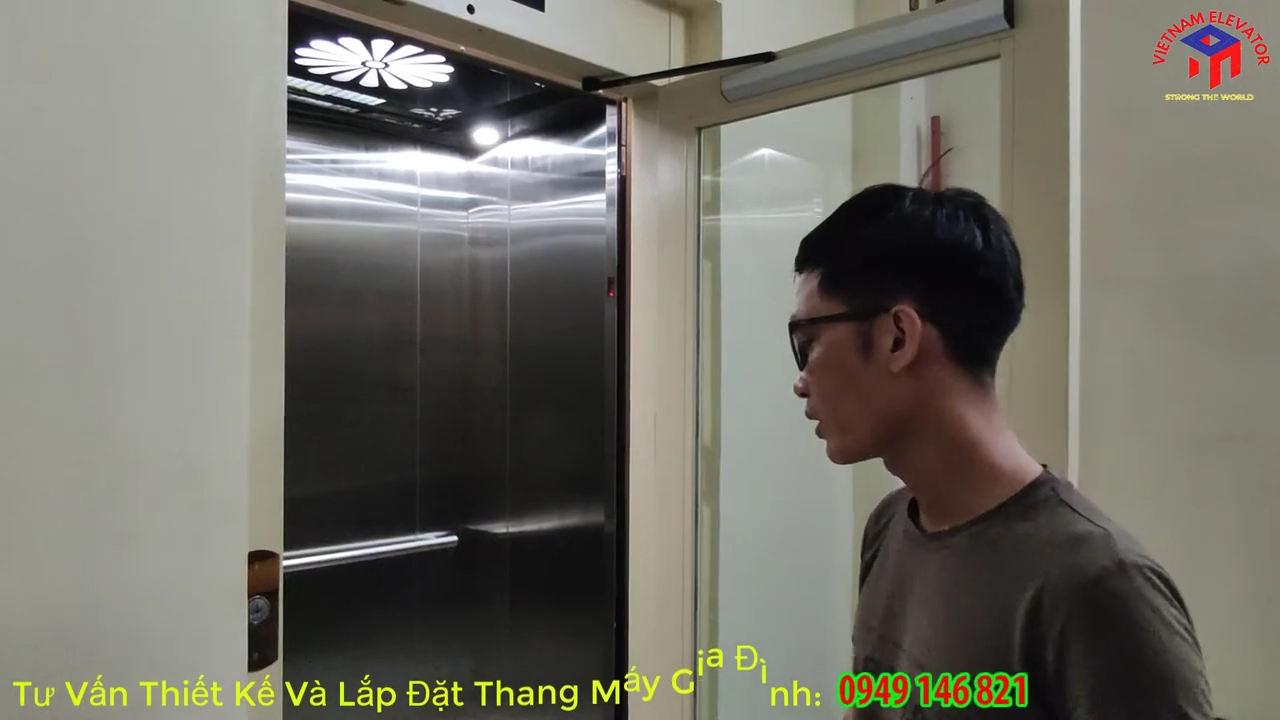

Cabin kính kết hợp inox sọc nhuyễn

Chủ đầu tư mong muốn tiết kiệm chi phí nhưng vẫn giữ tính thẩm mỹ cho trung tâm Anh ngữ nên cabin được lựa chọn theo phương án kết hợp giữa inox sọc nhuyễn và kính cường lực.

Các vách cabin được bố trí:

• Vách inox sọc nhuyễn.
• Kính cường lực.
• Trần inox trang trí.
• Đèn chiếu sáng âm trần.

Tại vách bên trái cabin, trung tâm Anh ngữ tận dụng khu vực trống để dán bảng thông báo cho học viên. Trong lúc di chuyển giữa các tầng, học viên vẫn có thể theo dõi các thông tin được cập nhật.

Đối trọng đặt phía hông giếng thang

Với mặt bằng rộng 1,5m, đối trọng được bố trí dọc theo chiều ngang giếng thang.

Cách bố trí này giúp cabin đạt kích thước cân đối mà vẫn giữ được khoảng không gian cần thiết cho ray dẫn hướng và cụm đối trọng.

Công trình có 5 tầng, tuy nhiên tầng tum không khai thác nên cabin chỉ phục vụ các tầng chính theo nhu cầu của chủ đầu tư.

Tủ điều khiển AC3000 nhập khẩu từ Ý

Thang máy sử dụng tủ điều khiển AC3000 nhập khẩu từ Ý.

Đây là bộ điều khiển giữ vai trò quản lý toàn bộ tín hiệu và chuyển động của thang máy.

Tủ điều khiển ảnh hưởng trực tiếp đến:

• Độ ổn định khi di chuyển.
• Độ chính xác khi dừng tầng.
• Mức tiêu thụ điện.
• Độ bền của toàn bộ thang máy.

Đối với thang máy gia đình, AC3000 là một trong những bộ điều khiển được lắp đặt khá phổ biến.

Hoàn thiện bên ngoài cabin

Phần cửa tầng và mặt ngoài cabin được hoàn thiện bằng inox sọc nhuyễn.

Đối với công trình nhà ở cho thuê hoặc trung tâm đào tạo, inox sọc nhuyễn tạo cảm giác trang nhã và dễ phối hợp với các vật liệu hoàn thiện xung quanh.

Nếu chủ nhà muốn thang máy nổi bật hơn, có thể lựa chọn inox gương vàng hoặc inox gương trắng cho khu vực cửa tầng.

Trong công trình này, phương án inox sọc nhuyễn được chọn để tạo sự hài hòa với tổng thể kiến trúc.

Thang máy bố trí giữa cầu thang bộ

Giếng thang được xây dựng tại vị trí trung tâm cầu thang bộ.

Cabin nằm gọn trong khoảng thông tầng và được cầu thang ôm xung quanh.

Cách bố trí này giúp tận dụng diện tích hiệu quả và tạo điểm nhấn cho khu vực giao thông đứng của công trình.

Cửa cabin rộng 650mm có đủ dùng không?

Nhiều người cho rằng cửa cabin rộng 650mm là nhỏ.

Tuy nhiên khi quan sát thực tế, khoảng mở cửa vẫn đủ rộng cho nhu cầu đi lại hằng ngày.

Đối với cửa tự động mở tim 2 cánh, hai cánh cửa cần khoảng trống để thu về hai bên nên chiều rộng cửa thường nhỏ hơn chiều rộng cabin.

Đó là đặc điểm phổ biến của thang máy gia đình cửa tự động.

Trang trí sàn và trần cabin

Sàn cabin được hoàn thiện bằng đá màu đen.

Tông màu đen kết hợp inox sọc nhuyễn tạo cảm giác chắc chắn và sạch sẽ.

Phía trên là trần inox trang trí kết hợp 4 đèn chiếu sáng.

Ngoài ra cabin còn được lắp 2 quạt thông gió dùng điện 220V để lưu thông không khí trong suốt thời gian cabin hoạt động.

Đèn cứu hộ khi mất điện

Cabin được trang bị đèn cứu hộ độc lập.

Khi nguồn điện lưới bị ngắt, hệ thống cứu hộ tự động kích hoạt.

Lúc đó:

• Đèn cứu hộ sáng.
• Cabin di chuyển về tầng gần nhất.
• Cửa mở để hành khách ra ngoài.

Đây là chức năng an toàn bắt buộc trên thang máy gia đình.

Tốc độ di chuyển của thang máy

Thang máy được cài đặt tốc độ khoảng 0,4m/s.

Mức tốc độ này khá phổ biến đối với công trình gia đình và trung tâm đào tạo vì tạo cảm giác ổn định khi di chuyển.

Hệ thống đàm thoại trong cabin

Cabin được trang bị bộ đàm thoại liên lạc.

Khi có cuộc gọi đến, người bên trong cabin chỉ cần nhấn phím nhận cuộc gọi để trao đổi với người bên ngoài.

Toàn bộ cuộc gọi được truyền qua bộ liên lạc nội bộ của thang máy.

Hố PIT công trình

Công trình có hố PIT tương đối tiêu chuẩn với chiều sâu trên 1m.

Nhờ chiều sâu hố PIT đạt yêu cầu nên các cụm giảm chấn và cụm an toàn phía dưới cabin được bố trí đầy đủ theo thiết kế.

Tầng hầm của công trình không khai thác cho thang máy nên cabin không phục vụ tầng hầm.

Khóa mở cửa cứu hộ

Khi bàn giao thang máy, đơn vị lắp đặt sẽ cung cấp chìa khóa mở cửa tầng.

Đầu chìa khóa có dạng tam giác để phù hợp với ổ khóa cứu hộ trên cửa tầng.

Chìa khóa chỉ dành cho kỹ thuật viên hoặc người được hướng dẫn đầy đủ.

Không nên tự ý mở cửa tầng nếu chưa hiểu rõ kỹ thuật an toàn thang máy.

Cấu tạo trên nóc cabin

Ngay khi xong mở cửa tầng bằng chìa khóa kỹ thuật, có thể quan sát các bộ phận trên nóc cabin.

Các bộ phận chính gồm:

• Ray dẫn hướng cabin.
• Puly dẫn hướng.
• Hộp dầu bôi trơn ray.
• Công tắc an toàn.
• Cụm điều khiển bảo trì.

Khu vực này chỉ dành cho kỹ thuật viên kiểm tra và bảo dưỡng.

Cảm biến nam châm dừng tầng

Trên ray dẫn hướng được bố trí các nam châm báo tầng.

Dọc theo cabin là các cảm biến nhận tín hiệu.

Khi cảm biến đi qua từng nam châm, tín hiệu sẽ được truyền về tủ điều khiển.

Từ đó bộ điều khiển xác định vị trí cabin và điều khiển cabin giảm tốc hoặc dừng đúng tầng.

Ngoài cảm biến vị trí còn có cảm biến giảm tốc trên, giảm tốc dưới và cảm biến giới hạn hành trình.

Dấu hiệu cần kiểm tra cảm biến tầng

Sau thời gian dài khai thác, cảm biến có thể bị suy giảm chất lượng.

Một số dấu hiệu thường gặp gồm:

• Cabin dừng lệch tầng.
• Cabin dừng không chính xác.
• Cabin rung khi vào tầng.
• Cabin phải cân chỉnh nhiều lần mới bằng tầng.

Trong trường hợp đó cần kiểm tra cảm biến và nam châm báo tầng.

Máy kéo không hộp số nhập khẩu từ Ý

Thang máy sử dụng máy kéo không hộp số nhập khẩu từ Ý.

Máy kéo thuộc nhóm công suất nhỏ dành cho thang máy gia đình.

Ưu điểm của máy kéo không hộp số gồm:

• Tiêu thụ điện thấp.
• Di chuyển êm.
• Độ ổn định cao.
• Ít tiếng ồn.

Khi kết hợp với tủ điều khiển AC3000, cabin đạt độ chính xác cao trong quá trình dừng tầng và di chuyển.

Bộ cứu hộ tự động UPS

Bên cạnh tủ điều khiển là bộ lưu điện UPS.

Khi nguồn điện lưới mất đột ngột, UPS cấp điện cho bộ cứu hộ để đưa cabin về tầng gần nhất.

Kể từ lúc cabin dừng đúng tầng, cửa sẽ mở để hành khách ra ngoài an toàn.

Bộ điều khiển cửa cabin

Đầu cửa cabin được trang bị:

• Motor cửa tự động.
• Biến tần điều khiển cửa.
• Cơ cấu truyền động cửa.

Biến tần điều khiển tốc độ đóng mở của cửa cabin nhằm tạo chuyển động êm và chính xác.

Chế độ bảo trì và chế độ tự động

Trên nóc cabin có công tắc chuyển đổi giữa chế độ bảo trì và chế độ tự động.

Khi kỹ thuật viên kiểm tra thang máy, cabin được chuyển sang chế độ bảo trì để thao tác an toàn.

Tiếp theo khi hoàn tất công tác kiểm tra, cabin được đưa trở lại chế độ tự động để phục vụ bình thường.

Kết luận

Mẫu thang máy gia đình cửa tự động 2 cánh mở tim tại trung tâm Anh ngữ sở hữu giếng thang rộng 1,5m, sâu 1,37m, cabin rộng 1m sâu 900mm, sử dụng máy kéo không hộp số nhập khẩu từ Ý và tủ điều khiển AC3000.

Cấu hình này phù hợp với công trình nhà ở, trung tâm đào tạo hoặc văn phòng cần thang máy cửa tự động có ngoại hình đẹp, cabin kính kết hợp inox sọc nhuyễn và chuyển động ổn định trong quá trình khai thác.
