Nồi nấu lẩu, nấu phở bằng điện: Cấu tạo, nguyên lý hoạt động và cách kiểm tra lỗi thường gặp
Tôi sẽ hướng dẫn chi tiết về nồi nấu lẩu, nấu phở bằng điện – dòng nồi đang được nhiều cửa hàng kinh doanh dịch vụ ẩm thực sử dụng để nấu cháo, hầm lẩu, hầm xương, nấu bún, nấu phở, nấu mì.
Trong quá trình sử dụng, nhiều người gặp tình trạng nồi bị hư hỏng hoặc chế độ điều chỉnh nhiệt chưa phù hợp với cách nấu. Vì vậy, tôi sẽ giới thiệu tổng quan về cấu tạo từng bộ phận, nguyên lý hoạt động của nồi nấu điện, giúp mọi người hiểu rõ hơn về sản phẩm.
Cấu tạo các bộ phận bên trong nồi nấu điện

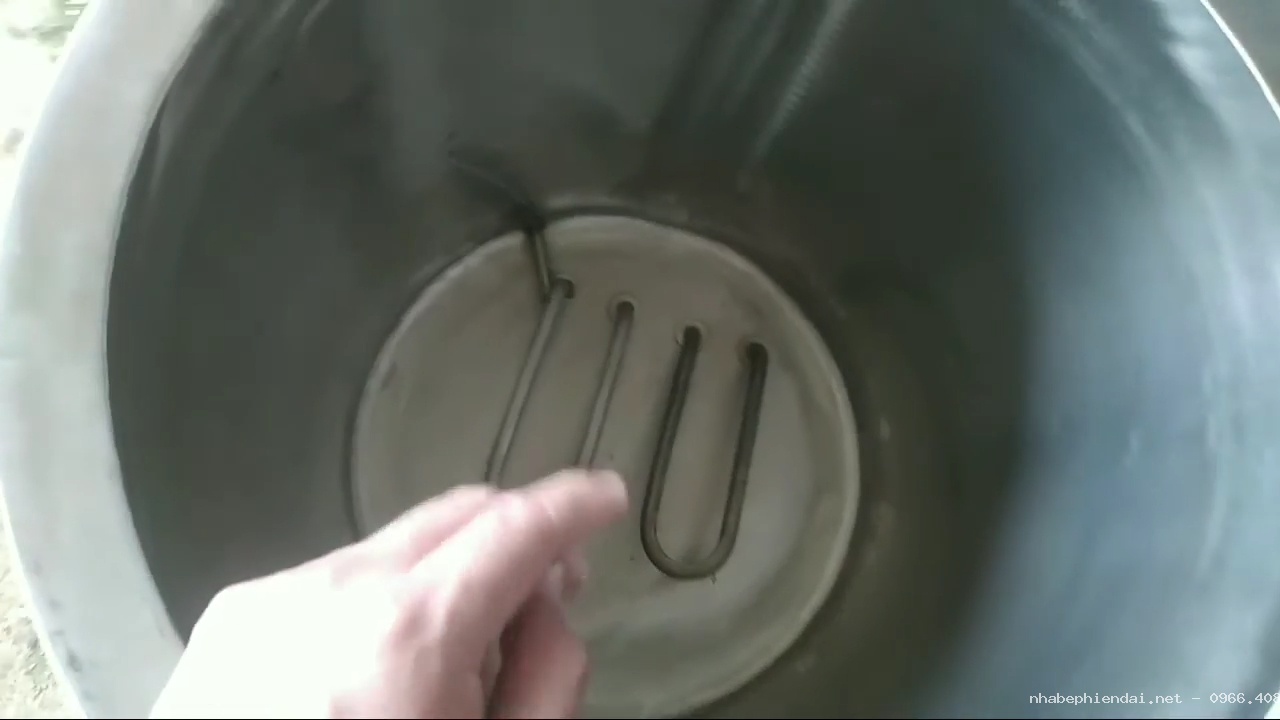

Đầu tiên, chúng ta có bộ phận điện trở nhiệt. Nồi được trang bị hai thanh điện trở, mỗi thanh có giá trị điện trở khoảng 30 ôm.
Bên cạnh thanh điện trở là bộ phận cảm biến nhiệt. Cảm biến nhiệt được gắn sát vị trí thanh nhiệt để theo dõi nhiệt độ bên trong nồi. Nhờ bộ phận này, người dùng có thể điều chỉnh nhiệt độ theo từng nhu cầu nấu khác nhau.
Ví dụ:
- Khi cần nấu nhanh, có thể điều chỉnh nhiệt độ cao.
- Khi cần giữ nóng hoặc nấu chậm, có thể giảm nhiệt độ xuống mức phù hợp.
- Người dùng có thể lựa chọn mức nhiệt mong muốn trong quá trình nấu.
Phía trước nồi có bộ phận điều chỉnh nhiệt độ. Trên núm điều chỉnh được chia theo từng mức nhiệt độ C.
Khi đưa núm về vị trí chữ O, đồng nghĩa với việc tắt nồi. Khi bật nồi lên, người dùng có thể điều chỉnh nhiệt độ theo các mức như:
- Mức 20 độ C.
- Mức 40 độ C.
- Mức 60 độ C.
- Các mức nhiệt cao hơn tùy theo nhu cầu nấu.
Đường nước và các bộ phận điều khiển trên nồi

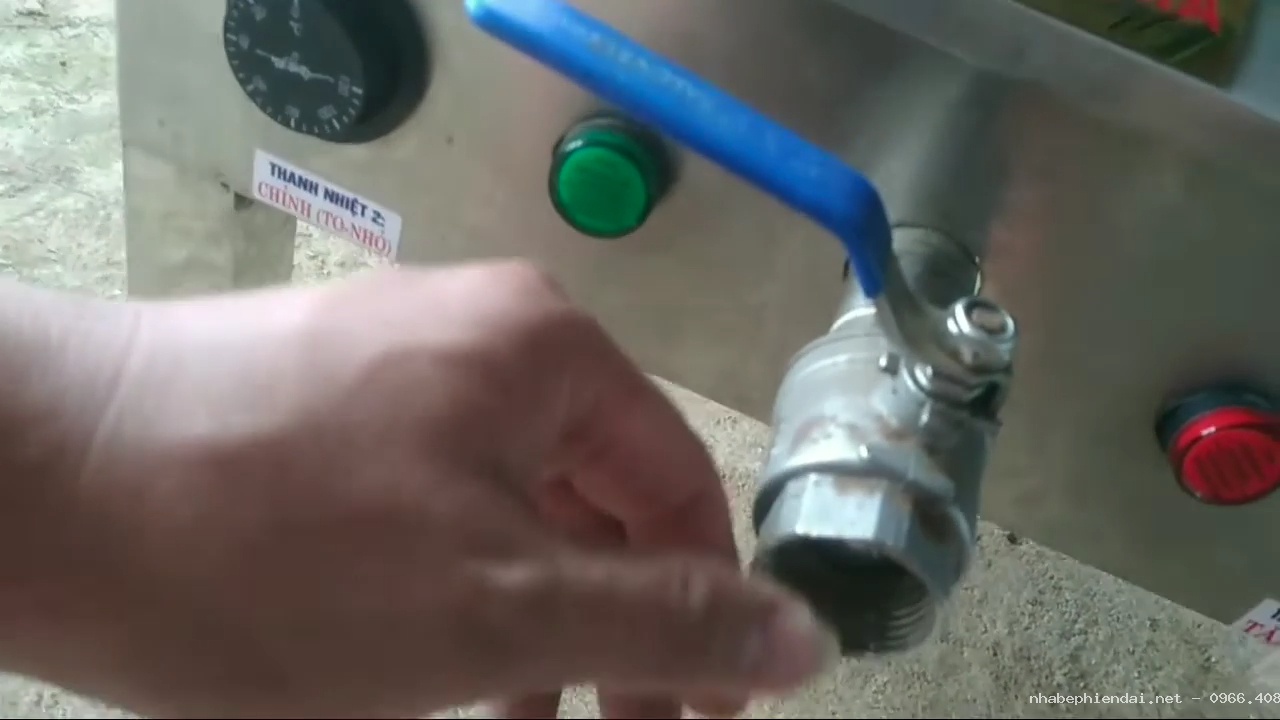

Trên thân nồi có đường nước được thiết kế để thuận tiện trong quá trình sử dụng.
Đường nước này có thể dùng để:
- Xả nước ra ngoài.
- Xả đáy trong quá trình nấu.
- Bổ sung nước vào nồi tùy theo nhu cầu.
Phía trên nồi được trang bị hai đèn báo:
- Đèn màu xanh: Báo trạng thái nồi đang chạy.
- Đèn màu đỏ: Báo trạng thái nồi dừng.
Ngoài ra, nồi còn có bộ phận MCCB sử dụng dòng 30A để đóng ngắt nguồn điện.
Nguyên lý cấp điện cho nồi nấu

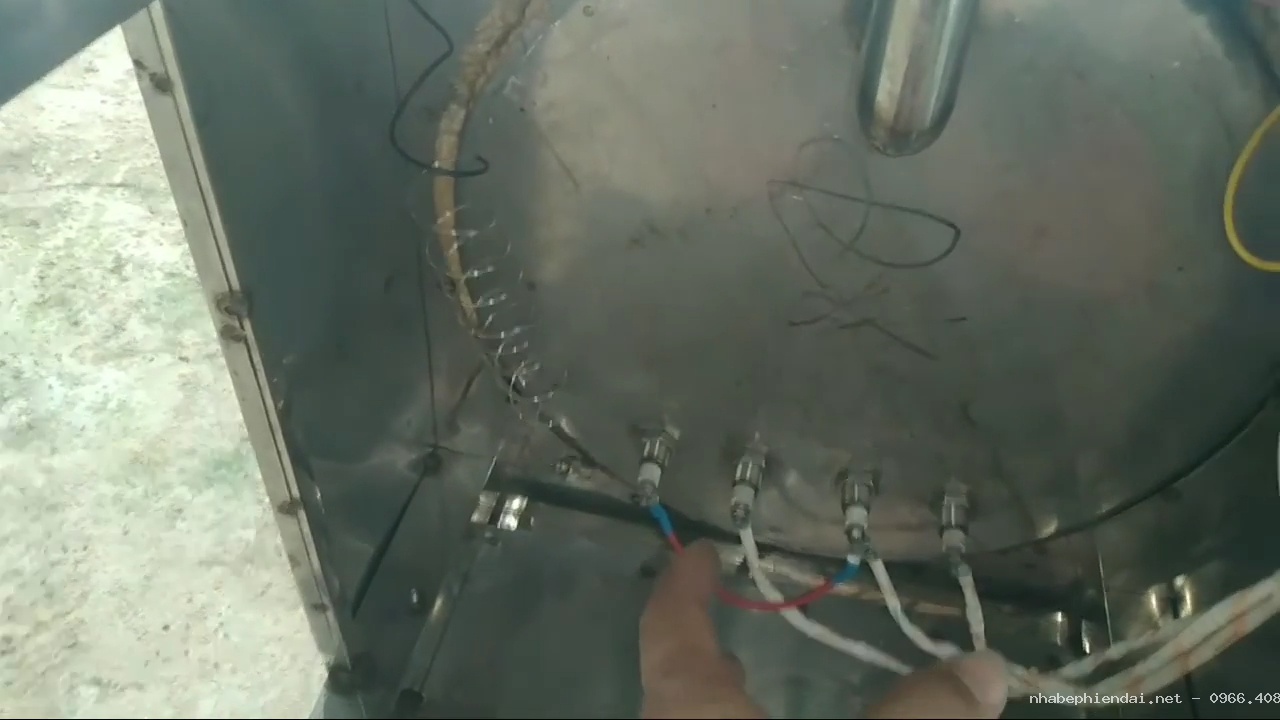

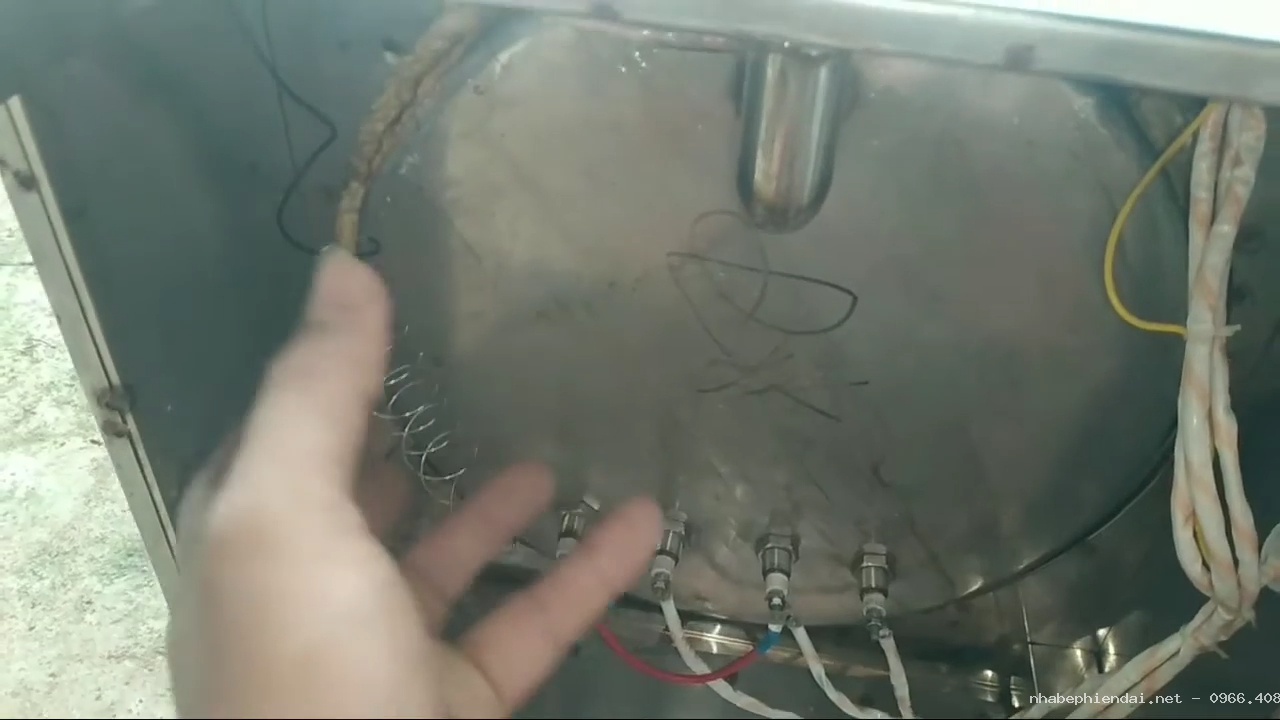

Bên dưới nồi là khu vực cấp nguồn điện. Nguồn điện sẽ đi vào MCCB, sau đó được phân chia đến các bộ phận bên trong.
Khi cấp điện, dòng điện sẽ gồm hai đường:
- Một đường đi vào thanh trở.
- Một đường trở về bộ phận điều chỉnh nhiệt.
Cụ thể, nguồn điện sẽ đi qua bộ phận điều chỉnh nhiệt để kiểm soát nhiệt độ hoạt động của nồi.
Bộ phận cảm biến nhiệt được cấu tạo từ chất giãn nhiệt nằm bên trong. Khi nhiệt độ tăng lên, chất giãn nhiệt tạo áp suất, tác động vào cơ cấu bên trong để đóng hoặc ngắt tiếp điểm.
Nhờ cơ chế này, nồi có thể tự điều chỉnh nhiệt độ trong quá trình nấu.
Cách hoạt động của hai thanh điện trở

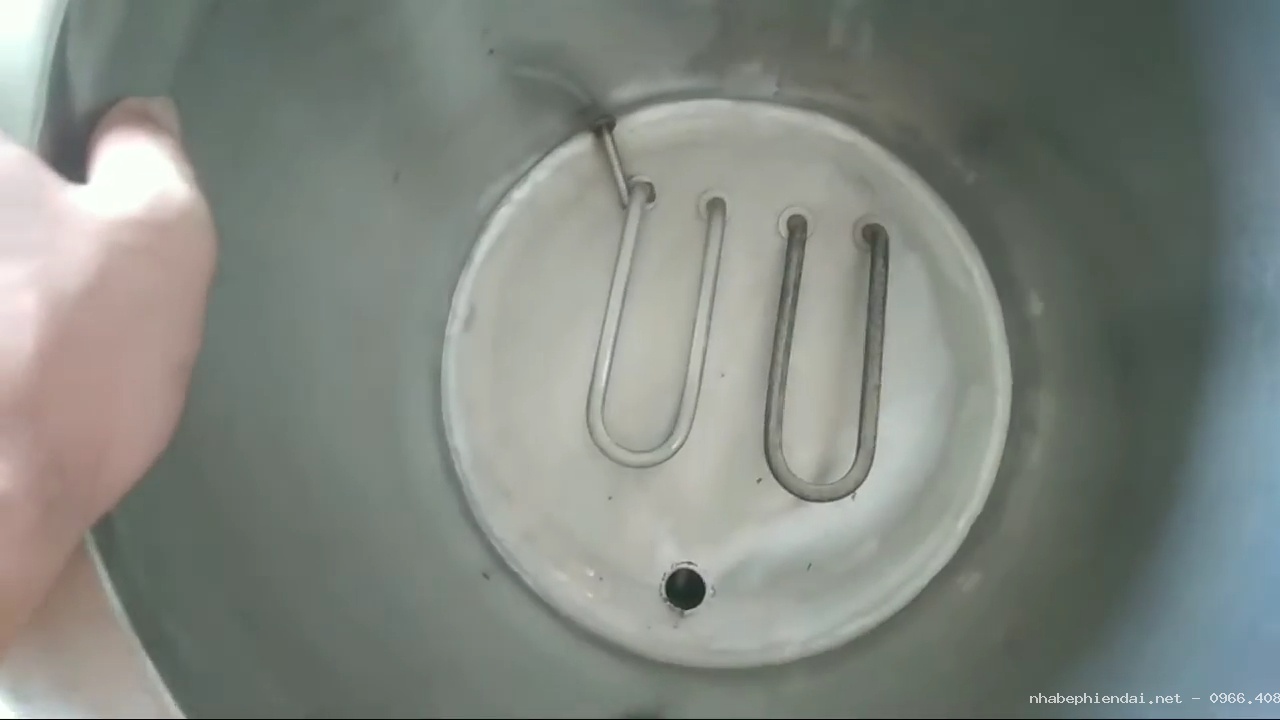

Nồi được thiết kế với hai thanh điện trở có nhiệm vụ khác nhau.
- Thanh điện trở thứ nhất có tác dụng nấu nhanh. Khi cần đun sôi nhanh, người dùng bật trực tiếp thanh nhiệt này để tăng công suất làm nóng.
- Thanh điện trở thứ hai có tác dụng giữ nhiệt. Khi nước trong nồi đã sôi, bộ phận điều chỉnh nhiệt sẽ kiểm soát nhiệt độ để duy trì mức nóng ổn định.
Quá trình hoạt động gồm:
- Khi bắt đầu nấu, bật cả hai thanh điện trở để tăng tốc độ làm nóng.
- Khi nồi đạt nhiệt độ sôi, giảm công suất bằng cách điều chỉnh nhiệt.
- Khi cần giữ nóng, chỉ cần duy trì một thanh điện trở hoạt động.
Nhờ cách kết hợp hai thanh nhiệt, nồi vừa giúp nấu nhanh khi cần thiết, vừa duy trì nhiệt độ ổn định trong thời gian dài.
Nguyên lý hoạt động của bộ phận điều khiển nhiệt

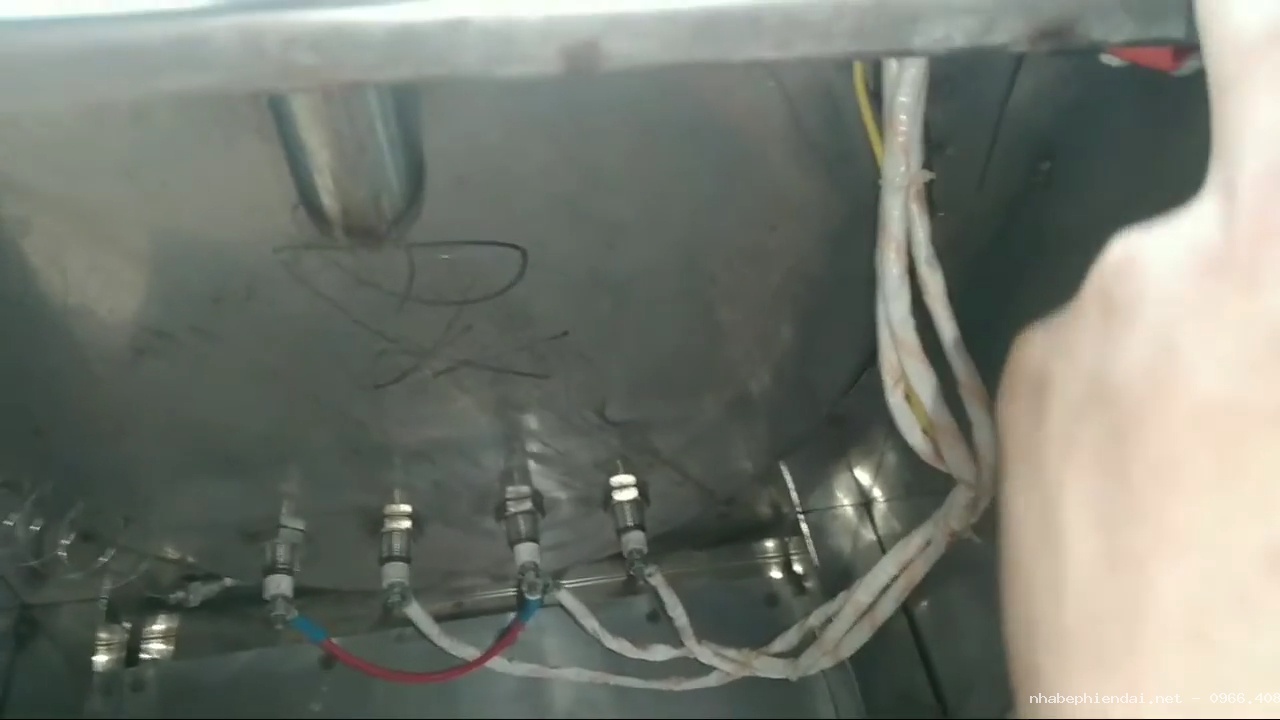

Trên nồi nấu điện còn có một sợi dây màu vàng dùng để đưa tín hiệu báo trạng thái hoạt động của nồi.
Khi nồi đang chạy, bộ phận này sẽ báo hiệu để người dùng nhận biết tình trạng hoạt động của thiết bị.
Như vậy, nguyên lý làm việc của nồi nấu điện gồm các bộ phận chính:
- Nguồn điện cấp vào MCCB.
- Dòng điện đi qua bộ phận điều khiển nhiệt.
- Thanh điện trở nhận điện và tạo nhiệt.
- Cảm biến nhiệt theo dõi nhiệt độ.
- Bộ điều chỉnh nhiệt tự đóng ngắt để duy trì mức nhiệt đã cài đặt.
Đây là nguyên lý hoạt động cơ bản của dòng nồi nấu lẩu, nấu phở bằng điện sử dụng thanh nhiệt.
Cách kiểm tra khi nồi nấu điện gặp lỗi
Sau một thời gian sử dụng, nồi nấu điện có thể gặp một số lỗi khiến nồi không làm việc. Khi gặp tình trạng này, chúng ta cần kiểm tra từng bộ phận để xác định nguyên nhân.
Các bộ phận thường cần kiểm tra gồm:
- Thanh điện trở.
- Bộ phận MCCB.
- Bộ tiếp điểm điều chỉnh nhiệt.

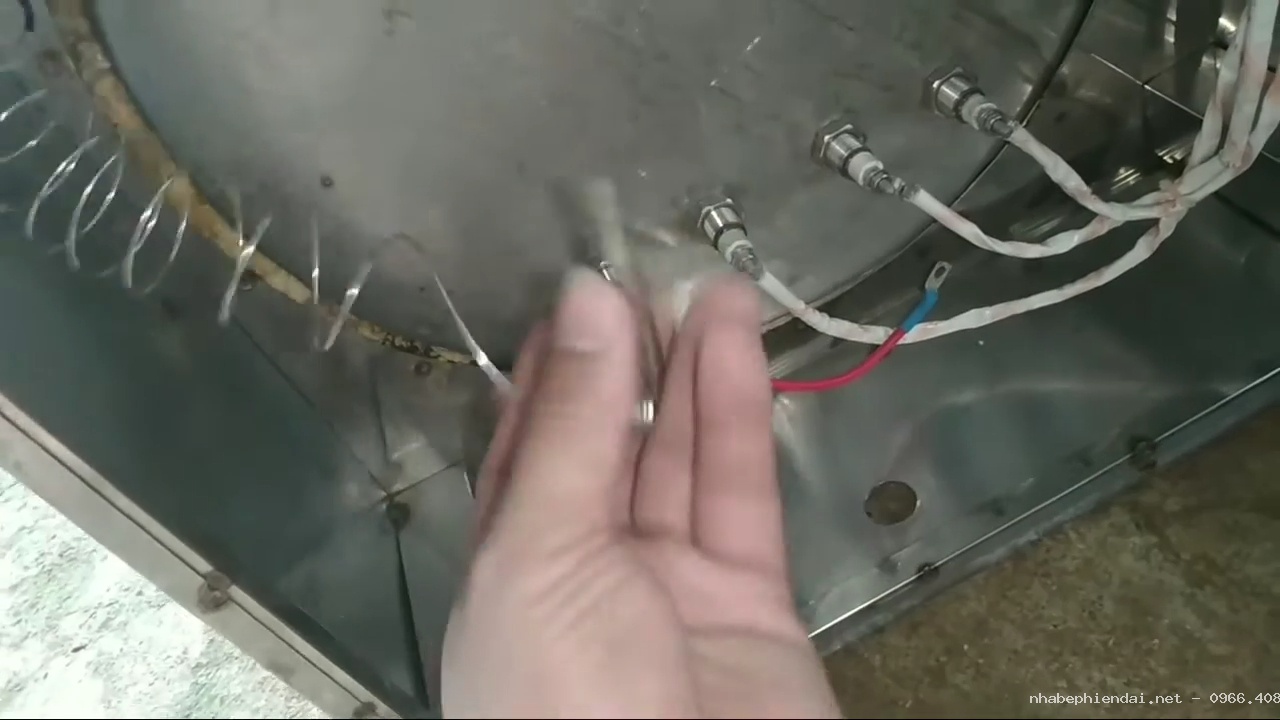

Kiểm tra thanh điện trở của nồi
Đầu tiên là kiểm tra thanh điện trở.
Nếu có đồng hồ đo điện, chúng ta chuyển sang thang đo ôm để kiểm tra điện trở còn hoạt động hay không.
Khi thanh điện trở còn tốt, chúng ta sẽ đo được giá trị điện trở một chiều.
Kết quả đo thực tế:
- Thanh điện trở thứ nhất đo được khoảng 25 ôm.
- Thanh điện trở thứ hai cũng đo được khoảng 25 ôm.
Như vậy, hai thanh điện trở vẫn còn hoạt động bình thường.
Tiếp theo là kiểm tra tình trạng chạm vỏ của thanh điện trở.
Cách kiểm tra:
- Đặt một que đo vào phần thanh điện trở.
- Que đo còn lại đặt vào phần vỏ nồi.
- Quan sát giá trị hiển thị trên đồng hồ.
Kết quả đo được khoảng 1,5M ôm, cho thấy điện trở cách điện rất lớn, không xảy ra tình trạng chạm vỏ.
Tiếp tục kiểm tra thanh điện trở thứ hai, kết quả đo khoảng 1,6M ôm, như vậy hai thanh điện trở đều đảm bảo.
Kiểm tra bộ phận MCCB của nồi
Một lỗi khác có thể gặp là MCCB bị hỏng.
Sau thời gian dài sử dụng, tiếp điểm bên trong MCCB có thể bị cháy hoặc không còn tiếp xúc tốt.
Để kiểm tra MCCB, thực hiện như sau:
- Bật MCCB lên.
- Dùng đồng hồ đo kiểm tra hai đầu tiếp điểm.
- Kiểm tra khả năng thông mạch.
Trong quá trình kiểm tra, nếu MCCB còn tốt thì đồng hồ sẽ hiển thị giá trị thông mạch.
Kết quả đo thực tế:
- Giá trị đo được khoảng 0,8 ôm.
Điều này cho thấy MCCB vẫn còn hoạt động bình thường.
Nếu trường hợp MCCB không thông mạch thì cần kiểm tra hoặc thay thế bộ phận này.
Kiểm tra bộ tiếp điểm điều chỉnh nhiệt
Bộ phận tiếp theo cần kiểm tra là bộ tiếp điểm điều chỉnh nhiệt.
Thông thường, khi núm điều chỉnh nhiệt ở trạng thái tắt, bộ tiếp điểm sẽ không cho dòng điện đi qua.
Khi bật sang chế độ hoạt động, bộ tiếp điểm sẽ đóng lại và cấp điện cho thanh nhiệt.
Cách kiểm tra:
- Đưa bộ điều chỉnh nhiệt về trạng thái bật.
- Dùng đồng hồ đo kiểm tra hai đầu tiếp điểm.
- Quan sát khả năng thông mạch.
Khi tiếp điểm đóng, đồng hồ sẽ hiển thị giá trị điện trở thấp, khoảng 0,8 ôm, chứng tỏ tiếp điểm vẫn hoạt động.
Nếu khi bật mà không có tín hiệu thông mạch, có thể bộ tiếp điểm đã bị lỗi.
Những lỗi thường gặp trên nồi nấu điện
Trong quá trình sử dụng, một số lỗi thường gặp gồm:
- Thanh điện trở bị hỏng
- Nồi không tạo nhiệt.
- Cần kiểm tra giá trị điện trở bằng đồng hồ đo.
- MCCB bị lỗi
- Tiếp điểm bên trong bị cháy.
- Không cấp được điện cho hệ thống nhiệt.
- Bộ điều chỉnh nhiệt gặp vấn đề
- Không đóng ngắt đúng nhiệt độ.
- Nồi không giữ được mức nhiệt ổn định.
Thiết kế cải tiến tủ điều khiển cho nồi nấu lẩu, nấu phở
- Sau khi kiểm tra, tôi sẽ tháo bỏ phần điều khiển cũ và thiết kế lại một bộ tủ điều khiển riêng cho nồi nấu lẩu, nấu phở.
- Bộ điều khiển mới sẽ sử dụng bộ XSR, toàn bộ quá trình điều chỉnh nhiệt sẽ được đưa lên tủ.
- Các bộ phận cũ sẽ được tháo bỏ và cô lập lại để thiết kế hệ thống điều khiển mới.
Qua đó, chúng ta sẽ kiểm tra thêm các lỗi thường gặp khi nồi không hoạt động và cách xử lý từng bộ phận.
