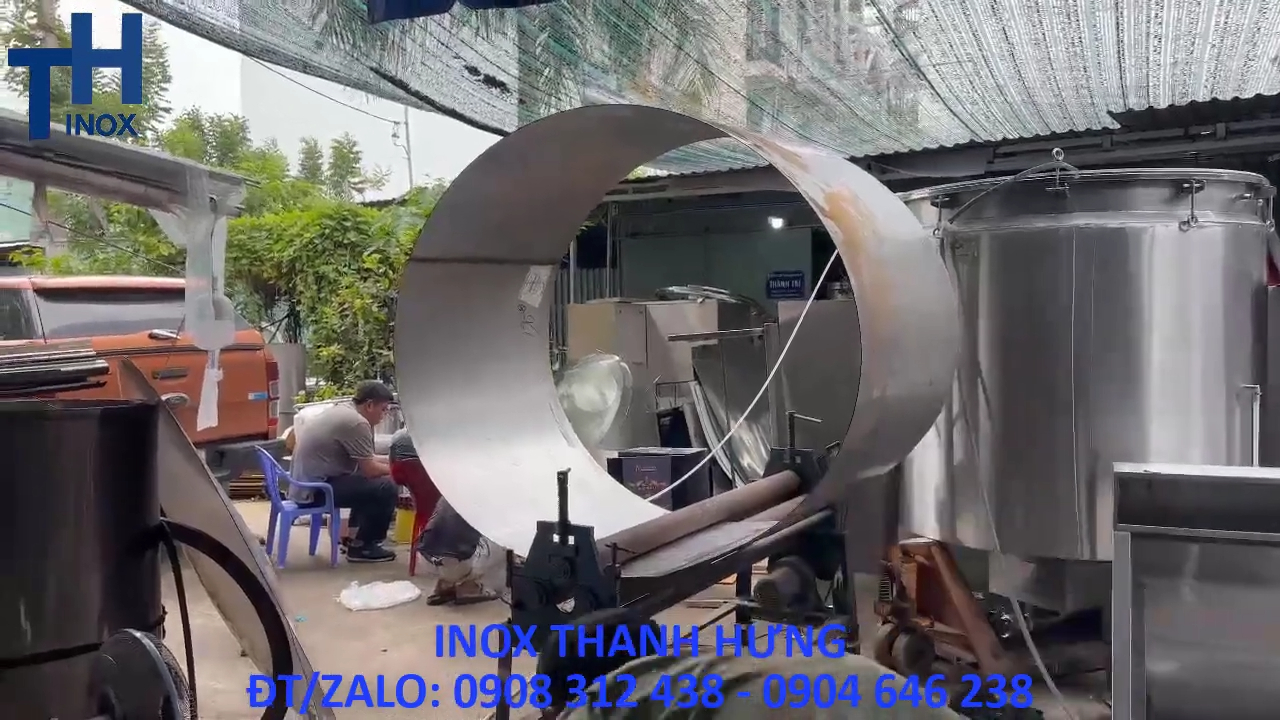

Quy trình sản xuất nồi nấu gia nhiệt 3 lớp 1500L

Giới thiệu quy trình sản xuất nồi nấu gia nhiệt 3 lớp dung tích 1500L, thuộc nhóm thiết bị công nghiệp cỡ lớn. Thực tế dung tích hoàn thiện đạt khoảng 1400L, phù hợp các dây chuyền cần xử lý khối lượng dung dịch lớn. Kích thước lọt lòng gia nhiệt 3 lớp dung tích 1500L: 1500 x 800. Kích thước phủ bì 1620 x 1600. Chân nồi cao 700 mm, thiết kế theo yêu cầu để thuận tiện bố trí thùng xả phía dưới khi lấy thành phẩm.

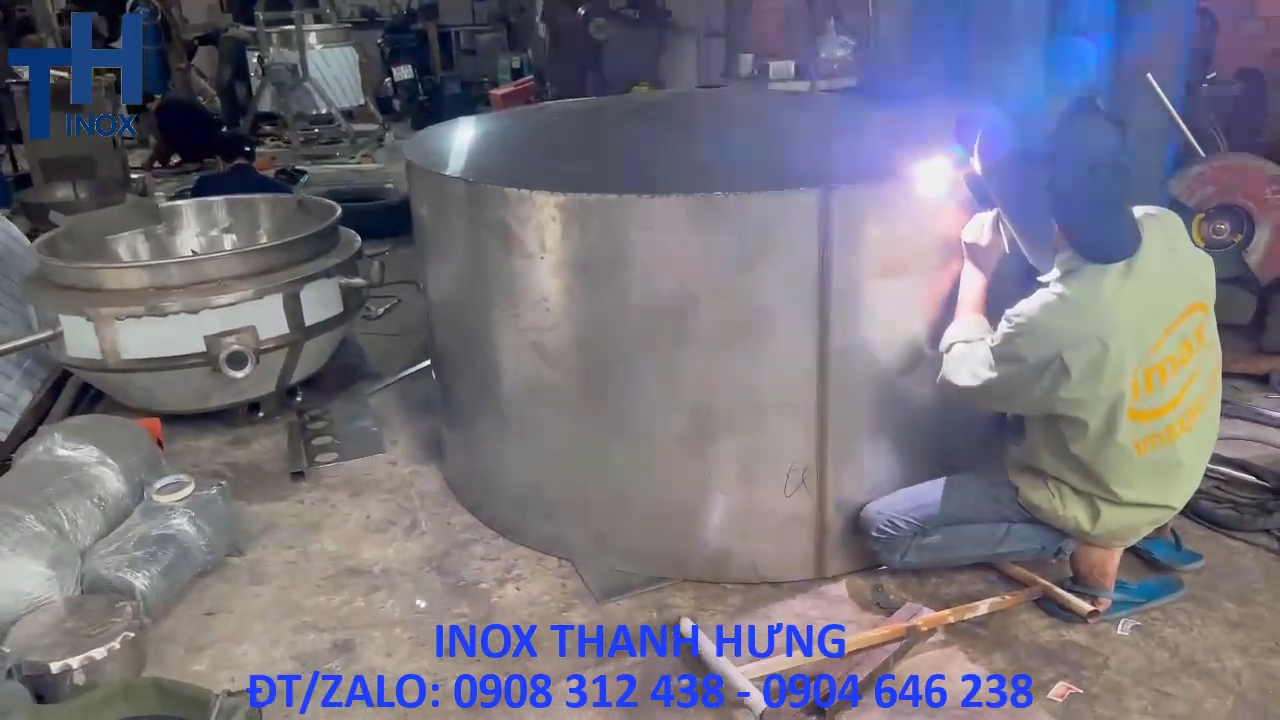

Cấu tạo 5 lớp thân nồi gia nhiệt

Thân gia nhiệt 3 lớp dung tích 1500L thực tế gồm 5 lớp cấu trúc:

• – Lớp inox 304 dày 2 mm tiếp xúc trực tiếp dung dịch nấu
• – Lớp khoang dung môi truyền nhiệt (nước hoặc dầu)
• – Lớp inox 304 dày 2 mm
• – Lớp bông thủy tinh cách nhiệt
• – Lớp inox 304 bảo ôn ngoài cùng dày 1 mm

Nồi gia nhiệt 3 lớp dung tích 1500L sử dụng phương pháp gia nhiệt gián tiếp. Khoang giữa chứa nước hoặc dầu truyền nhiệt. Khi thanh điện trở hoạt động, dung môi nóng lên và truyền nhiệt qua lớp inox trong cùng để gia nhiệt cho toàn bộ khối dung dịch bên trong nồi.

Hệ thống điện trở công suất lớn 36kW

Nồi gia nhiệt 3 lớp dung tích 1500L sử dụng điện 3 pha với tổng công suất 36kW, gồm 4 thanh điện trở, mỗi thanh công suất 9kW. Cấu hình này giúp tạo mức gia nhiệt ổn định cho dung tích lớn. Khoang gia nhiệt sử dụng nước, dầu truyền nhiệt hoặc dầu truyền nhiệt cao cấp. Tùy yêu cầu nhiệt độ làm việc, dầu truyền nhiệt cho khả năng đạt mức nhiệt cao và ổn định hơn trong thời gian dài.

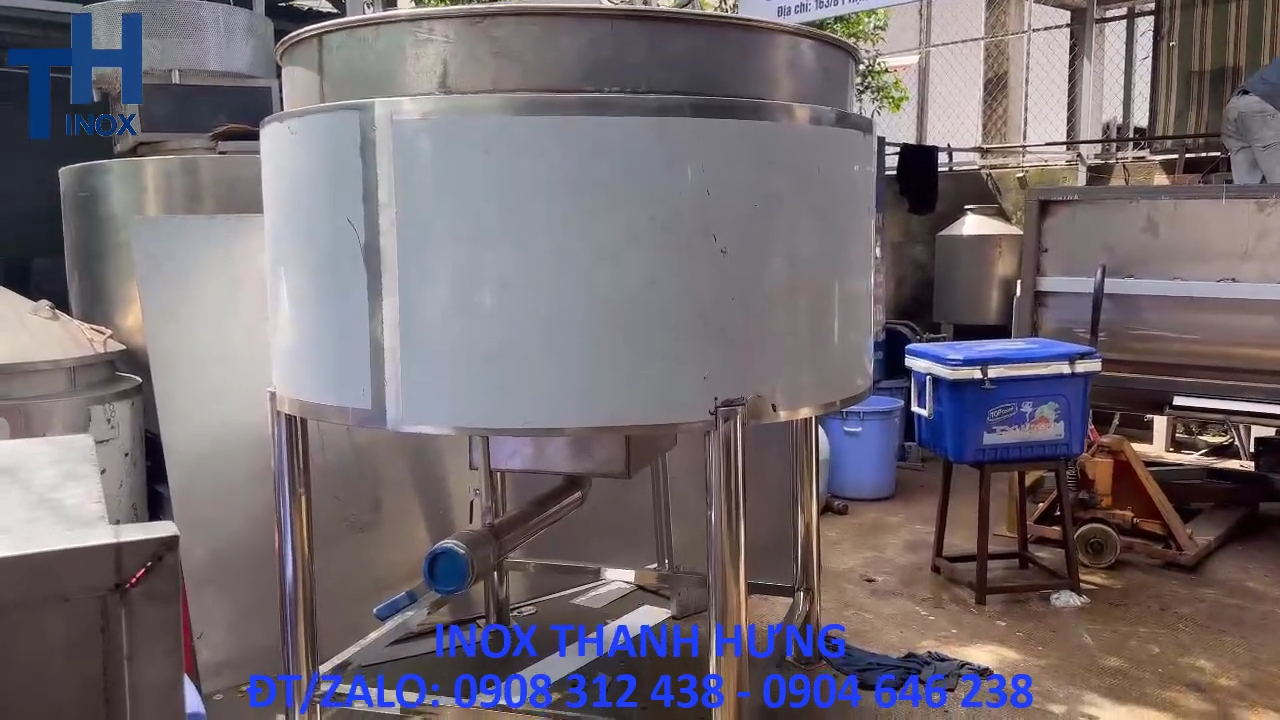

Van xả đáy kích thước lớn

Phần đáy nồi gia nhiệt 3 lớp dung tích 1500L trang bị van xả phi 90, hỗ trợ xả khối dung dịch sau lúc hoàn tất mẻ nấu. Kích thước lớn giúp rút nguyên liệu nhanh hơn khi làm việc với dung tích công nghiệp. Hệ thống tủ điện cho phép cài đặt nhiệt độ và thời gian làm việc theo từng mẻ nấu. Người vận hành theo dõi và điều chỉnh thông số để kiểm soát quá trình gia nhiệt ổn định hơn.

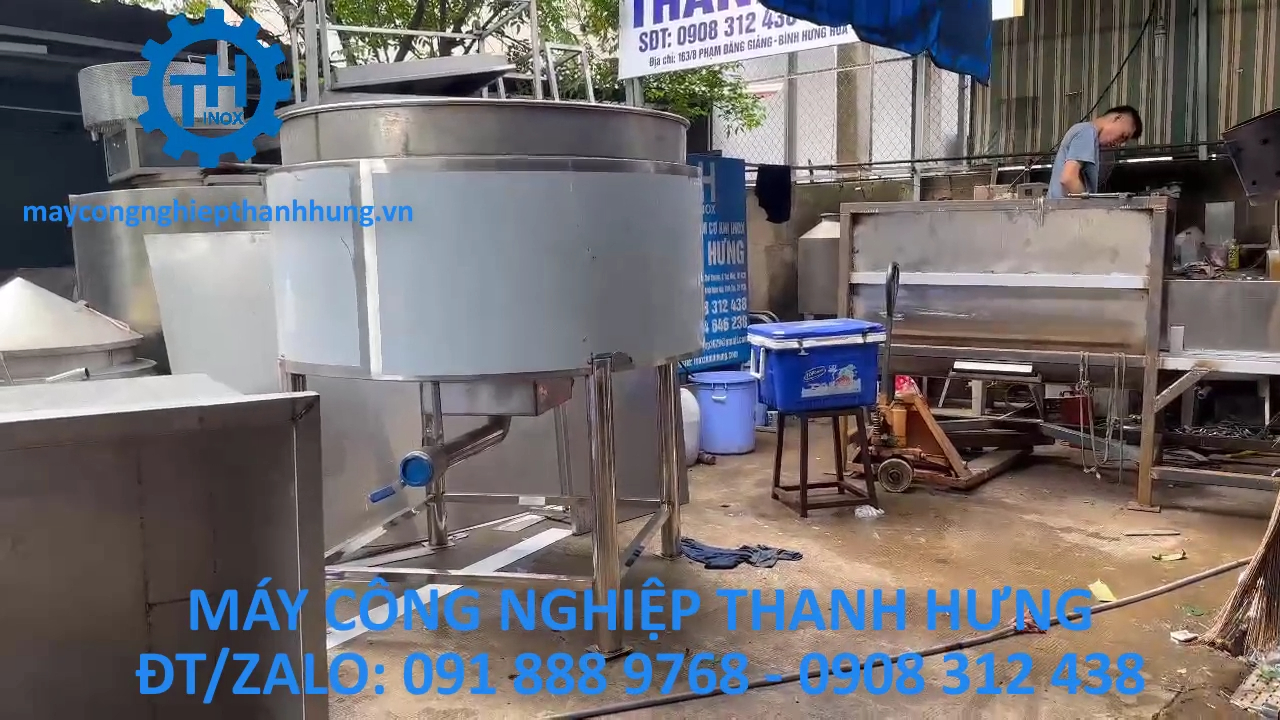

Chân nồi và kết cấu chịu lực

Chân nồi gia nhiệt 3 lớp dung tích 1500L thiết kế cao, chịu lực tốt, đảm bảo khoảng trống phía dưới phù hợp với thùng chứa khi xả nguyên liệu. Kết cấu gia cố giúp giữ ổn định toàn bộ thân nồi trong quá trình gia nhiệt dung tích lớn. Ngay vừa xong khi hoàn thiện lắp ráp, nồi được xử lý bề mặt inox sáng bóng và kiểm tra tổng thể trước khi bàn giao. Quy trình đảm bảo các chi tiết từ thân nồi, điện trở, tủ điện đến van xả đều đạt yêu cầu kỹ thuật.
