Review máy ép miệng túi tự chế dùng nguồn 12 V và dây mayso 20 cm

Nguyên lý của máy ép miệng túi tự chế

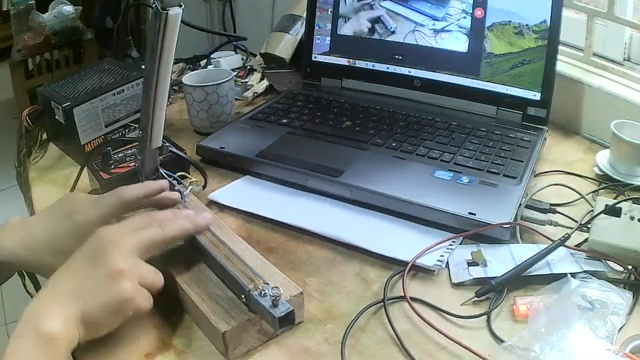

Máy ép miệng túi tự chế có cấu tạo khá đơn giản. Bộ phận quan trọng nhất là sợi đốt đặt ở phần dưới. Khi cấp nguồn 12 V, sợi đốt sinh nhiệt để hàn kín miệng túi nilon.

Khi chế tạo, nên chọn dây mayso đường kính 2 mm, là loại nhỏ nhất phổ biến trên thị trường. Chiều dài dây mayso phù hợp nhất khoảng 20 cm nếu dùng với nguồn máy tính ATX hoặc nguồn đèn LED 12 V.

Không nên làm dây dài hơn vì nhiệt sẽ yếu, đường hàn lâu đạt yêu cầu. Nếu làm ngắn hơn, đặc biệt khoảng 15 cm, nhiều bộ nguồn phổ thông giá rẻ sẽ báo quá tải ngay khi hàn. Vì vậy chiều dài khoảng 20 cm, sai lệch khoảng 1 – 2 cm vẫn chấp nhận được.

Vai trò của miếng silicon và bộ hẹn giờ

Phía trên là miếng silicon. Khi ép xuống, silicon sẽ biến dạng giống cao su, tăng lực ép lên vải chịu nhiệt và đường hàn.

Máy còn có bộ timer, tức bộ hẹn giờ cấp nguồn 12 V cho dây mayso trong khoảng thời gian đã cài đặt.

Với máy ép miệng túi dùng dây mayso dài 20 cm, hàn túi nilon mỏng mất khoảng 2 giây. Tốc độ hàn chậm hơn các máy hàn miệng túi chuyên dụng, tuy nhiên vẫn rất thích hợp cho nhu cầu trong gia đình.

Thử hàn túi nilon

Khi hàn túi nilon dày, chỉ cần tăng thời gian hàn lên khoảng 3 giây.

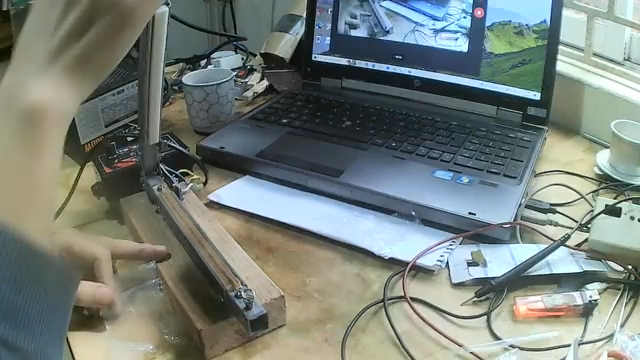

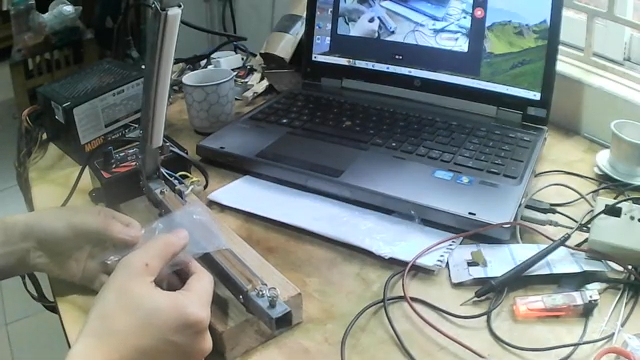

Đặt miệng túi lên vị trí hàn, nhấn tay ép xuống. Khi đèn báo tắt thì nhấc tay ép lên, chờ khoảng 1 giây để đường hàn nguội rồi mới kéo túi ra.

Nếu kéo ngay khi vừa hàn xong thì đường hàn sẽ không đẹp. Ngay khi hoàn tất để nguội, đường hàn kín và rất chắc. Khi thử kéo mạnh hoặc xé bằng tay, miệng túi vẫn bám chặt.

Lựa chọn chiều dài dây mayso phù hợp

Mình vẫn khuyến nghị chọn dây mayso dài khoảng 20 cm để tương thích với các bộ nguồn 12 V phổ biến. Đây là kết quả sau nhiều lần thử nghiệm thực tế.

Bên cạnh mẫu 20 cm còn có mẫu máy ép miệng túi dài 10 cm. Mẫu 10 cm dùng biến trở để điều khiển, còn mẫu còn lại dùng công tắc hành trình thông dụng. Điểm khác biệt chủ yếu nằm ở cơ cấu đóng ngắt.

Máy ép miệng túi dài 10 cm tiêu thụ dòng điện lớn hơn nên cần nguồn chuyên dụng. Trong khi đó, nguồn ATX của máy tính thích hợp hơn với dây mayso dài khoảng 20 cm. Nếu tăng chiều dài dây quá nhiều thì thời gian làm nóng cũng lâu hơn.

Sơ đồ mạch điện và hướng dẫn chế tạo đã được mình chia sẻ trên kênh.

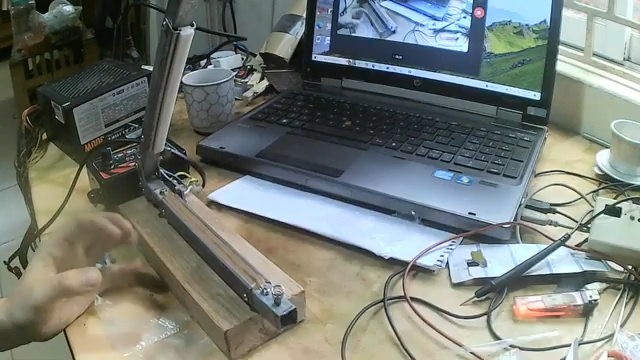

Lắp lò xo hồi cho máy ép miệng túi

Một chi tiết rất quan trọng là lò xo hồi. Khi nhấn tay ép xuống, nếu công tắc hành trình bị kẹt hoặc chưa bật trở lại, trọng lượng tay ép sẽ tiếp tục đè lên công tắc, làm dây mayso cấp điện liên tục.

Lắp lò xo hồi sẽ kéo tay ép trở về vị trí ban đầu ngay khi thả tay, tránh tình trạng công tắc bị giữ ở trạng thái đóng điện, giảm nguy cơ chập điện hoặc làm đứt dây mayso.

Linh kiện dùng để chế tạo máy ép miệng túi

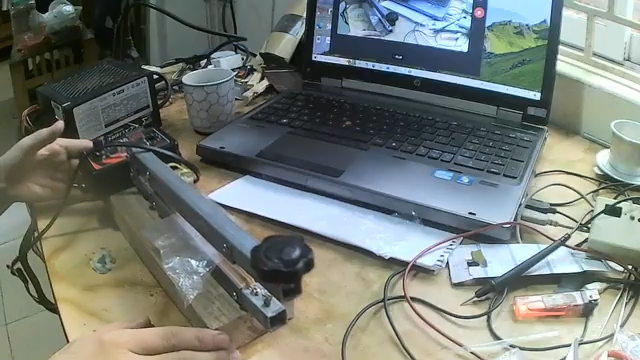

Ưu điểm của mẫu máy ép miệng túi tự chế là linh kiện rất dễ tìm. Có thể tận dụng nguồn ATX máy tính, nguồn đèn LED 12 V 10 A, sắt hộp và bộ timer đã chia sẻ trước đó.

Phần núm vặn có thể tận dụng từ chân micro hội trường hoặc các chi tiết tháo từ thiết bị cũ. Khi tự chế, nên tận dụng những linh kiện sẵn có trong gia đình thay vì mua mới toàn bộ.

Ngay cả phần đế gỗ cũng có thể ghép từ 2 khúc gỗ nhỏ nếu không có tấm gỗ nguyên khối. Mục tiêu của tự chế là tận dụng vật tư còn dùng được để tạo thành máy ép miệng túi hoàn chỉnh.
