Cấu tạo và nguyên lý hoạt động của nồi nấu phở dùng thanh điện trở

Sau một thời gian đun nấu, Nồi nấu phở điện dùng thanh điện trở phát sinh sự cố nếu thao tác chưa đúng hoặc chế độ gia nhiệt chưa phù hợp. Hiểu rõ cấu tạo và nguyên lý làm việc sẽ giúp người dùng sử dụng đúng cách, giảm nguy cơ hư hỏng và kéo dài tuổi thọ của nồi.

Cấu tạo hệ thống gia nhiệt của Nồi nấu phở điện

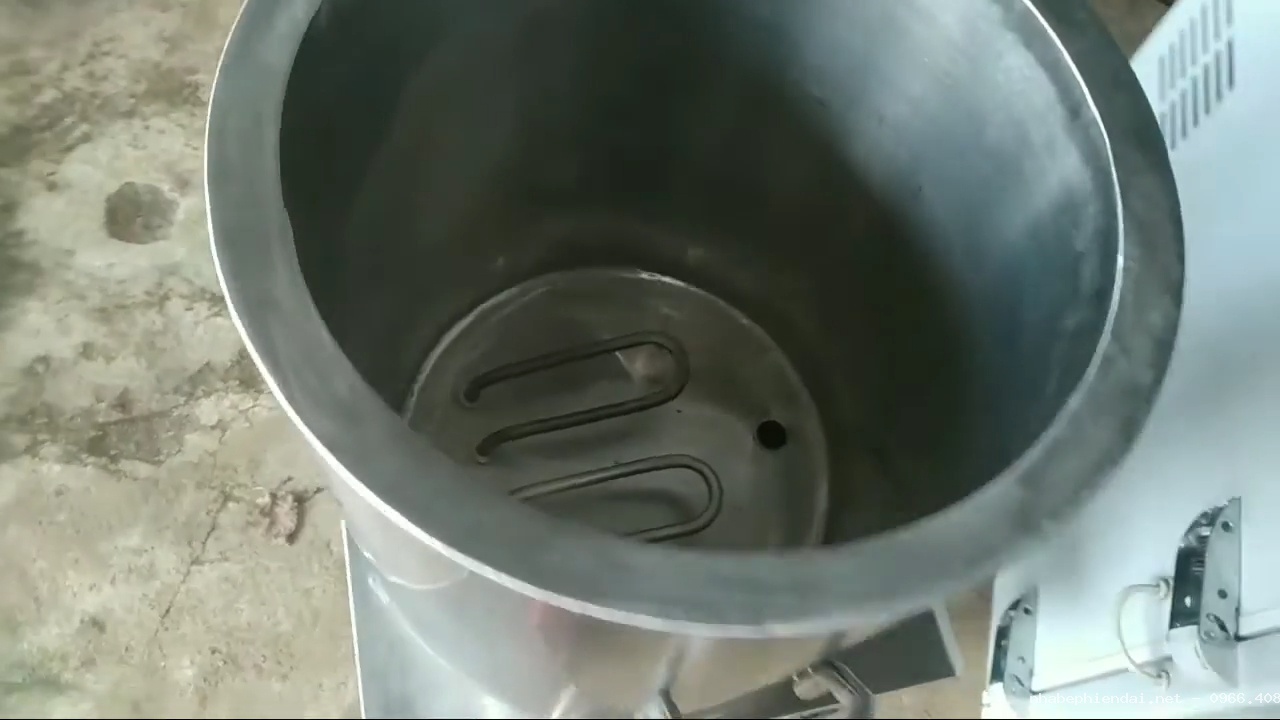

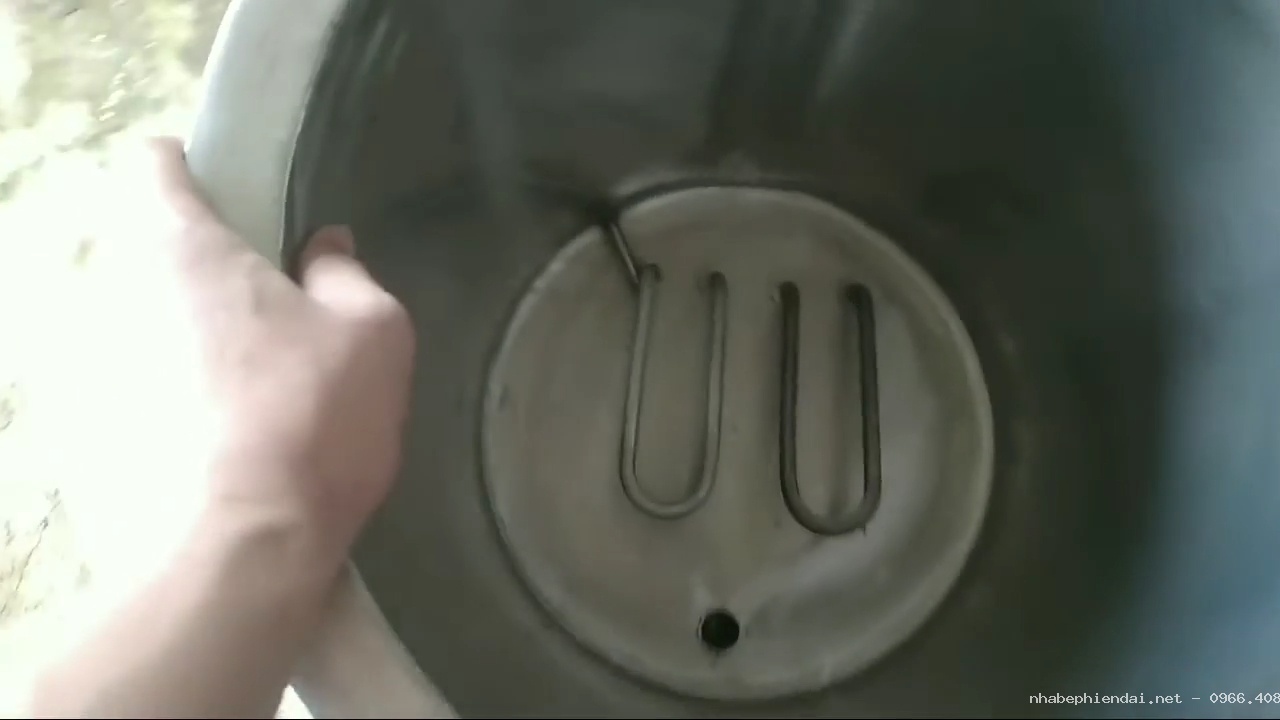

Bên trong Nồi nấu phở điện dùng thanh điện trở được lắp hai thanh điện trở gia nhiệt. Mỗi thanh có điện trở khoảng 30 ohm và đảm nhiệm chức năng tạo nhiệt cho toàn bộ khoang nấu. Bên cạnh thanh nhiệt là cảm biến nhiệt độ (sensor nhiệt) được đặt sát khu vực gia nhiệt để theo dõi nhiệt độ thực tế trong nồi và gửi tín hiệu về bộ điều khiển.

Nhờ cảm biến nhiệt, nồi chuyển đổi linh hoạt giữa các chế độ đun nhanh, giữ sôi hoặc duy trì nhiệt theo mức cài đặt.

Bộ điều chỉnh nhiệt độ và dải nhiệt làm việc

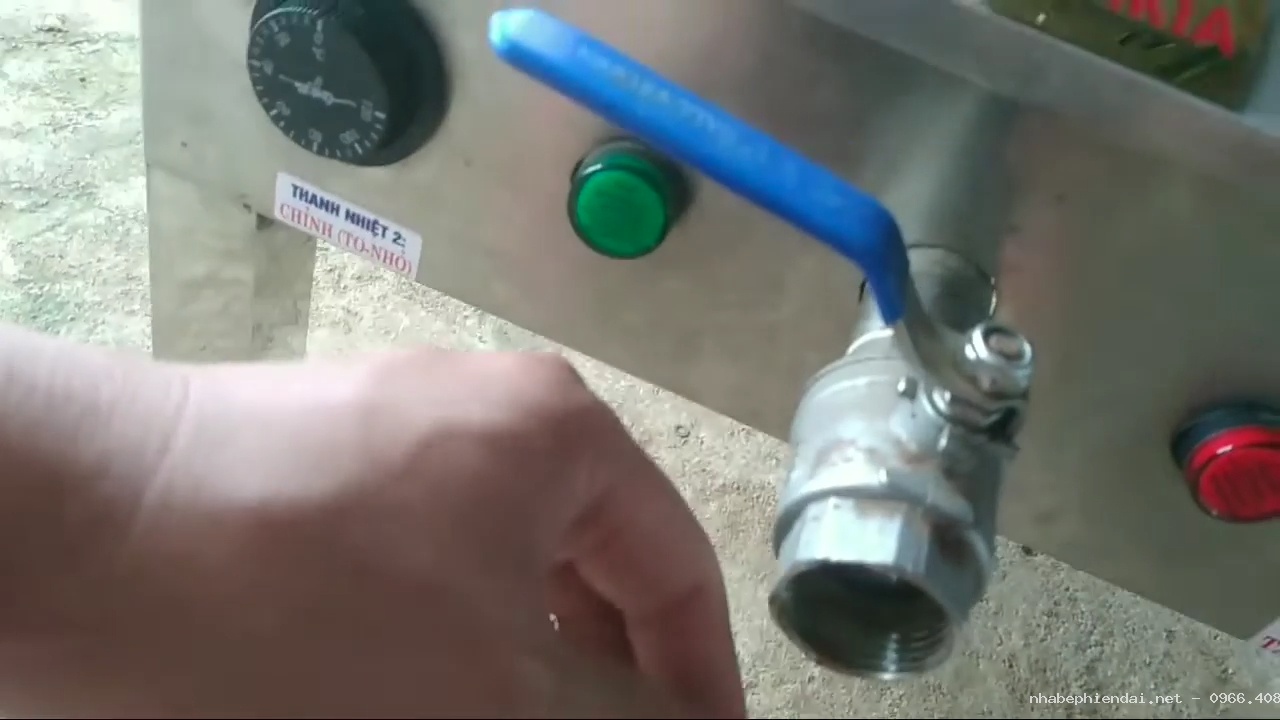

Mặt trước Nồi nấu phở điện dùng thanh điện trở được trang bị bộ điều chỉnh nhiệt theo đơn vị °C. Người dùng lựa chọn nhiều mức nhiệt như 20°C, 40°C, 60°C, 80°C hoặc tối đa khoảng 110°C.

Chế độ OFF

Khi đưa núm điều chỉnh về vị trí OFF (ký hiệu O), toàn bộ hệ thống gia nhiệt sẽ ngắt nguồn điện và dừng cấp nhiệt.

Chế độ ON

Khi chuyển sang ON, bộ điều khiển bắt đầu cấp điện cho thanh nhiệt theo mức nhiệt đã cài đặt. Khi đạt nhiệt độ mong muốn, bộ điều khiển sẽ tự ngắt hoặc duy trì nhiệt ổn định để giữ nước dùng luôn ở trạng thái thích hợp.

Trong thực tế, mức nhiệt khoảng 70–80°C thường được lựa chọn để giữ nước dùng sôi nhẹ và duy trì chất lượng nước dùng trong thời gian dài.

Hệ thống cấp điện và CB bảo vệ

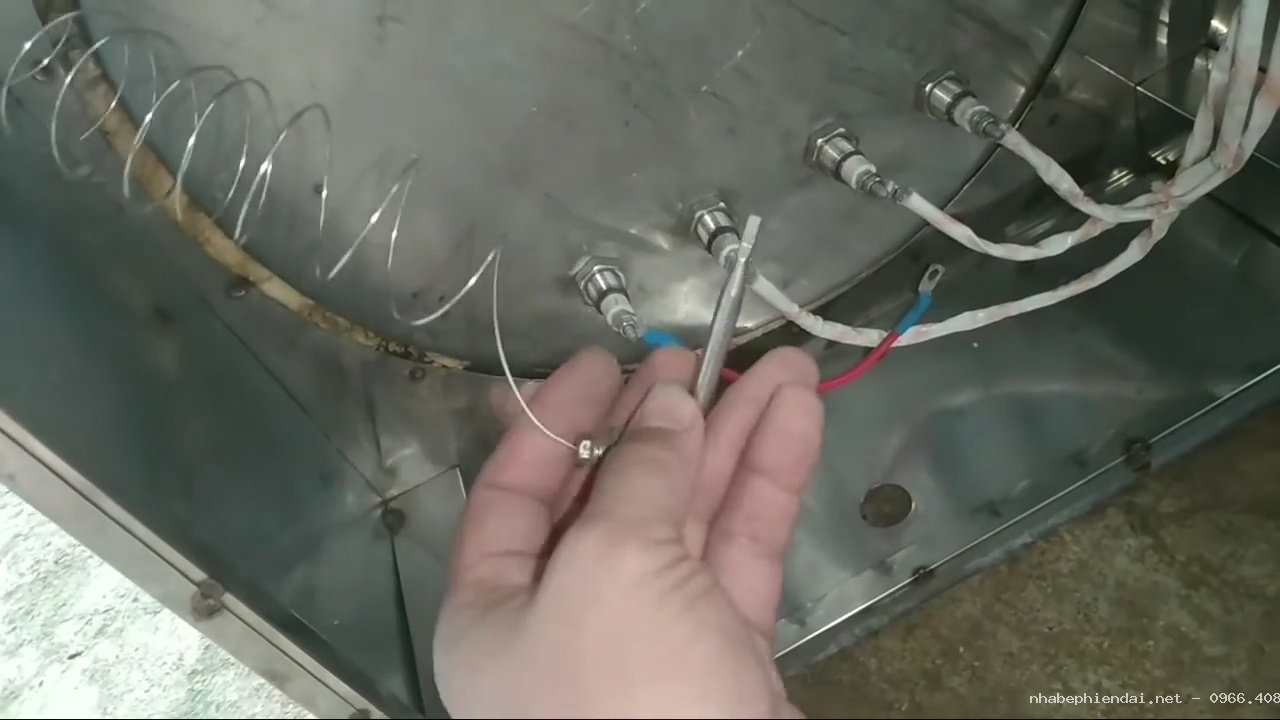

Nguồn điện của Nồi nấu phở điện được cấp qua CB 30A trước khi phân phối đến các thanh điện trở. Dây điện nguồn gồm hai đường chính:

• – Một đường cấp điện trực tiếp đến thanh điện trở.
• – Một đường hồi về bộ điều chỉnh nhiệt để điều khiển đóng hoặc ngắt nguồn.

Ngoài ra, nồi còn được trang bị dây tiếp địa nhằm tăng mức độ an toàn khi phát sinh hiện tượng rò điện.

Nguyên lý gia nhiệt của Nồi nấu phở điện

Chế độ đun nhanh

Khi bật CB và khởi động Nồi nấu phở điện dùng thanh điện trở, cả hai thanh điện trở cùng hoạt động để tạo công suất lớn, giúp nước đạt nhiệt độ sôi trong thời gian ngắn.

Chế độ giữ nhiệt

Kế đó khi nước đã sôi, chỉ cần duy trì một thanh điện trở hoạt động để giữ nhiệt ổn định. Bộ điều khiển sẽ tự động đóng hoặc ngắt nguồn điện theo tín hiệu từ cảm biến nhiệt nhằm duy trì mức nhiệt đã cài đặt và giảm điện tiêu thụ.

Nguyên lý làm việc của cảm biến nhiệt

Sensor nhiệt trong Nồi nấu phở điện hoạt động theo nguyên lý giãn nở nhiệt. Khi nhiệt độ tăng, cơ cấu bên trong cảm biến giãn ra và tác động lên bộ tiếp điểm điều khiển để ngắt điện. Khi nhiệt giảm xuống dưới mức cài đặt, cảm biến trở về trạng thái ban đầu và cấp điện trở lại cho thanh nhiệt.

Cơ chế này giúp nhiệt độ trong nồi luôn ổn định mà không cần người dùng điều chỉnh liên tục.

Kiểm tra linh kiện khi Nồi nấu phở điện gặp sự cố

Kiểm tra thanh điện trở

Dùng đồng hồ đo ở thang đo ohm để kiểm tra điện trở của từng thanh. Giá trị thông thường khoảng 25 ohm mỗi thanh. Đồng thời đo giữa thanh điện trở và thân nồi để kiểm tra hiện tượng rò điện. Nếu giá trị điện trở với vỏ rất lớn thì thanh nhiệt vẫn hoạt động bình thường.

Kiểm tra CB

Bật CB và đo thông mạch. Nếu không có tín hiệu thông mạch thì CB đã hỏng. Nếu thông mạch bình thường thì CB vẫn hoạt động đúng chức năng.

Kiểm tra bộ điều khiển nhiệt

Khi ở vị trí OFF, bộ điều khiển không thông mạch. Khi chuyển sang ON, tiếp điểm phải đóng và cấp điện đến thanh nhiệt. Nếu tiếp điểm không thay đổi trạng thái thì bộ điều khiển cần được kiểm tra hoặc thay thế.

Nguyên lý cấp nhiệt tổng thể của Nồi nấu phở điện

Toàn bộ Nồi nấu phở điện dùng thanh điện trở làm việc theo trình tự:

CB cấp nguồn điện đến bộ điều khiển nhiệt. Bộ điều khiển nhận tín hiệu từ cảm biến nhiệt rồi cấp điện cho thanh điện trở để tạo nhiệt. Cảm biến tiếp tục theo dõi nhiệt độ trong nồi và gửi tín hiệu đóng hoặc ngắt nguồn liên tục. Khi nhiệt đạt mức cài đặt, hệ thống tự ngắt. Khi nhiệt giảm xuống, hệ thống tự cấp điện trở lại để duy trì nhiệt độ ổn định.

Hiểu đúng nguyên lý để sử dụng bền hơn

Nồi nấu phở điện dùng thanh điện trở hoạt động dựa trên sự kết hợp giữa thanh điện trở, cảm biến nhiệt và bộ điều khiển tự động. Hiểu rõ cấu tạo cũng như nguyên lý hoạt động giúp người dùng thao tác đúng cách, hạn chế sự cố, nâng cao độ bền của linh kiện và duy trì hiệu quả đun nấu ổn định cho quán phở, quán bún, quán lẩu và các bếp ăn kinh doanh.
